Анализ устройства Фонарик Акулы 1 Ватт

kodiak пишет:

GTA пишет: Две TL494 адна для високих частот а вторая для низких.

понять бы что происходит, и как высокая частота влияет на низкую

Кодиак! Займись лучше вот этим проверь а вось и повезет .

realstrannik.com/forum/offtop/243-balabolka?start=2380#136783

v7a7s7 пишет: Кодиак! Займись лучше вот этим проверь а вось и повезет .

realstrannik.com/forum/offtop/243-balabolka?start=2380#136783

а где схема? с фото вообще ничего не понятно

Ahrimed пишет: realstrannik.com/forum/offtop/243-balabolka?start=4270#158465

Смотрю он вроде как и не большой, возможно я его соберу если он рабочий
Интересно его нужно подключать к заземлению?

kodiak пишет:

v7a7s7 пишет: Кодиак! Займись лучше вот этим проверь а вось и повезет .

realstrannik.com/forum/offtop/243-balabolka?start=2380#136783

а где схема? с фото вообще ничего не понятно

смотри на этой странице. на тетрадном листе. А вообще перемотай еще выше читай вопросы заданные ему и его ответы.

kodiak пишет:

GTA пишет: Две TL494 адна для високих частот а вторая для низких.

понять бы что происходит, и как высокая частота влияет на низкую

Всем привет !!!


Целая команда кинулас вето дело, долго ждали объяснения принципа работы фонариков от Акулы.
Уже непомню ето было давно если не ашибаюс 2014 году.
Не пойму почему так упорно не хочел рассказывать, наверна была какая та уважительная причина.
Всо таки это нада придумать и сделать и скажу чесна ни так проста , также Рома адавать на форумах нехотел иза таких
каторий ево грязу абливали.

Ну так и недаждалис , я предполагаю что там било спецально подобраны и подгатовлены фериты на всех неработало.
Но это толька знает автор этава изделия.......

Я тоже вазилса етими фанарикамы но скажу чесна до ума недавол иза таво что нехватила времени тагже небыла нормальной измерительной апаратуры.
Из форума наш колега ***dorohov.alex***
Более падробна разбиралса и провол лабраторную работу.
За это ему адельное блогадарность.
Вот силка на ету тему.
96kw.blogspot.com/2015/08/blog-post.html

Но это был втарой вариант без блока питания по абратки.

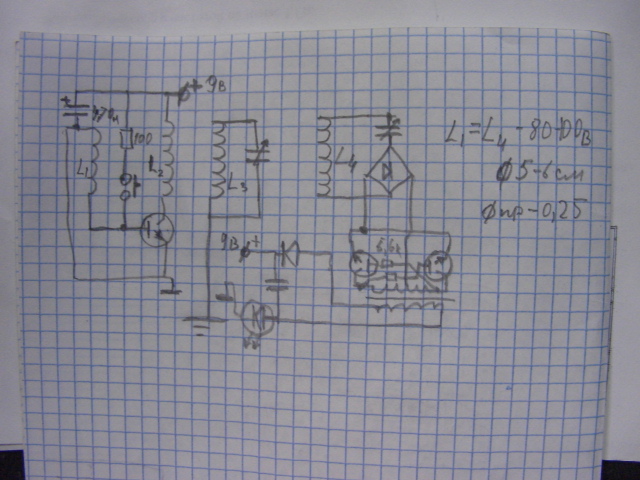

Вот схема....



Я современем понял адно что павторять изделия незная принципа это безсмисленна.

Всем удачи и хорошава дня !!!

GTA пишет:
Я современем понял адно что павторять изделия незная принципа это безсмисленна.

Всем удачи и хорошава дня !!!

Я что то не понял, один генератор настроен только на ферорезонанс и он работает просто как трансформатор а второй должен подавать сигнал с определенной амплитудой что бы в структурах феррита были области с нулевым насыщением и перенасыщением, я правильно все понял?

делайте, ещё никому не удалось повторить все из выше перечисленных схем

Юрий М пишет: делайте, ещё никому не удалось повторить все из выше перечисленных схем

Повторили только 3 человека, Руслан Кулабухов, Вадим Ярлыков и пользователь turisto74.
Остальным 99% людей также как и мне это повторить не удалось.

kodiak пишет:

GTA пишет:
Я современем понял адно что павторять изделия незная принципа это безсмисленна.

Всем удачи и хорошава дня !!!

Я что то не понял, один генератор настроен только на ферорезонанс и он работает просто как трансформатор а второй должен подавать сигнал с определенной амплитудой что бы в структурах феррита были области с нулевым насыщением и перенасыщением, я правильно все понял?

В ферритовом сердечнике трансформатора при подаче тока на первичную обмотку происходит магнитная волна. Магнитная волна обусловлена инерцией переворота доменов феррита и направленна в две стороны от полюсов катушки. Скорость распространения магнитной волны зависит от проницаемости феррита, то есть от времени переворачивания доменов феррита. При гармонических колебаниях в объеме сердечника появляются рефракционные зоны.
При использовании двух частот происходит накладка магнитных волн, причем в случайном порядке (зависит от частот и периметра сердечника), при этом образуются области с «нулевым» насыщением и области с перенасыщением сердечника. Именно эти области создают новую магнитную волну (разносную). Энергия разносной волны будет зависеть от объема сердечника, то есть от объема перевернутых доменов феррита. Чем больше сердечник, тем больше энергии он даст.

Я думаю что адним настраиваем феререзонанс но он ненесот работу а другим создаем калебания и поевляетса насишоний область и нулевий , ну палучаем генерацию переменное магнитное поле. ........ (Именно эти области создают новую магнитную волну )

GTA пишет: Я думаю что адним настраиваем феререзонанс но он ненесот работу а другим создаем калебания и поевляетса насишоний область и нулевий , ну палучаем генерацию переменное магнитное поле. ........ (Именно эти области создают новую магнитную волну )

Получается в этой магнитной волне уже больше энергии чем было вложено в работу 2-х генераторов?
И феррит от таких манипуляций начинает разрушатся?
