Фонарик Акулы 30 Ватт
9 года 8 мес. назад
...я не автор, поэтому сам догадываюсь, уж извините, что делюсь
Тема заблокирована.
9 года 8 мес. назад
Народ с точки 3 обмотки L2 идет "переменка" на стабилизатор 7812, почему не ставят диод выпрямительный ?
Тема заблокирована.
9 года 8 мес. назад
...Вы правы. 1ом который R3 - выгорает моментально. ставил 1К - он греется что сумашедший, добавлял диод - результата пока фиг. В точке три у меня импульсы до 150в.
Тема заблокирована.
9 года 8 мес. назад

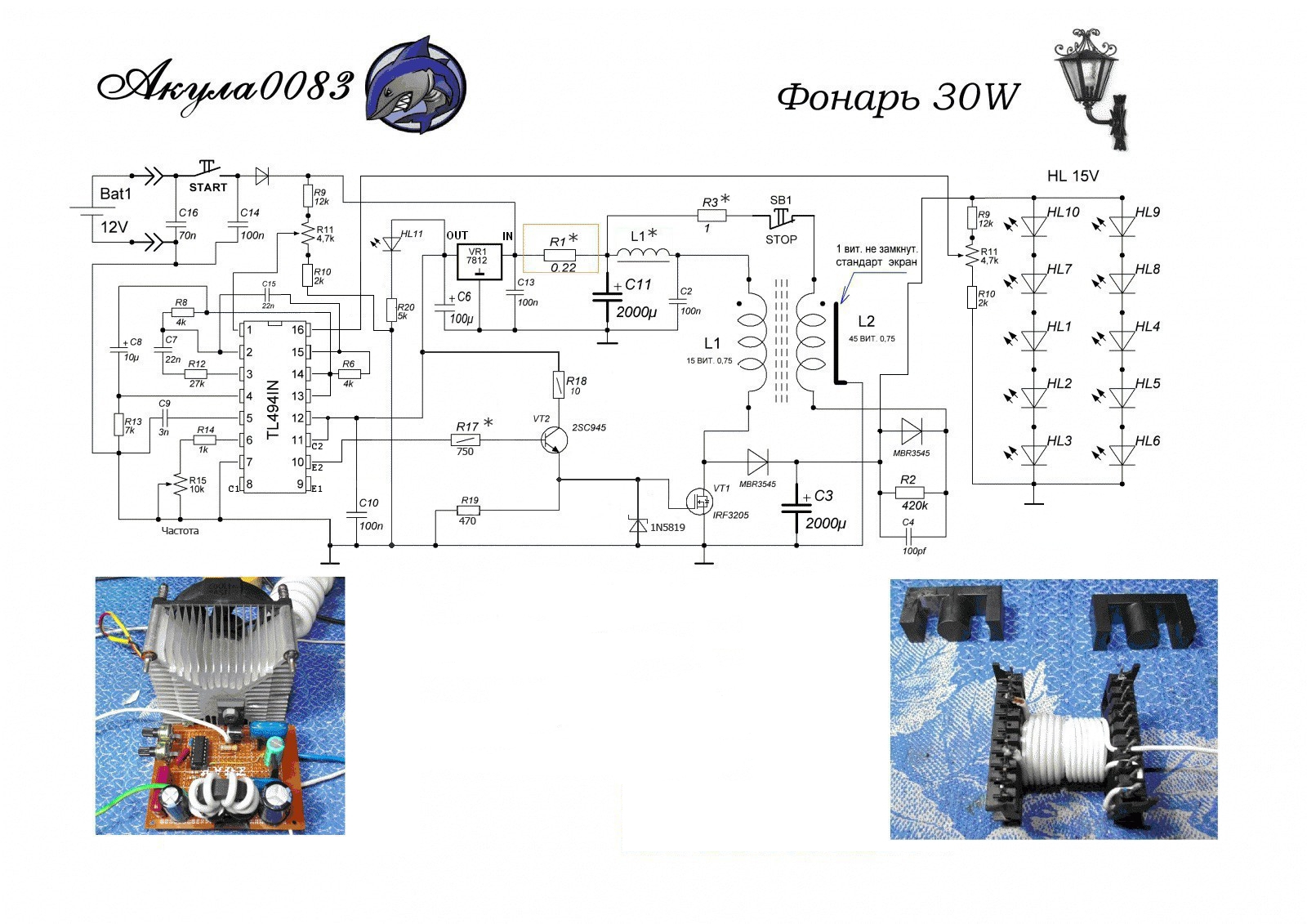

Привет всем ! Схема этого фонарика геморройная очень , я так ее решил закинуть , вот тут может кому пригодится моя небольшая переделка схемы ( пачки импульсов получаются , но от этого лучше не становится
) :
" ... Во многой мудрости много печали и кто умножает познания умножает скорбь . "
Царь Соломон Екклесиаст
Спасибо сказали VitaminL
Тема заблокирована.
9 года 8 мес. назад
9 года 8 мес. назад от Не квадрат.
...проверю. Схемку сами правили?
...............А светодиод это для Святолуга так нарисован?
Тема заблокирована.
9 года 8 мес. назад
...один фиг R3 1ом - выгорает....
Тема заблокирована.
9 года 8 мес. назад
9 года 8 мес. назад от Святолуг.
Автор темы
Не квадрат пишет: ...один фиг R3 1ом - выгорает....
Убери нафиг этот R3, он в этой схеме нужен как тебе третья нога. Или покрайней мере ставь его 5 ватт. Но у Туристо не указанно, что он там должен быть по крайней мере 1 ватт мощьности, а не лижбы какой.
Оптимист и на кладбище видит одни плюсы (не кресты).
Тема заблокирована.
9 года 8 мес. назад
Автор темы
turisto74 пишет: Привет всем ! Схема этого фонарика геморройная очень , я так ее решил закинуть , вот тут может кому пригодится моя небольшая переделка схемы ( пачки импульсов получаются , но от этого лучше не становится ) :
Эта схема не правильная.
Оптимист и на кладбище видит одни плюсы (не кресты).
Тема заблокирована.
9 года 8 мес. назад
...можно увидеть Вашу схему? спасибо.
Тема заблокирована.
9 года 8 мес. назад
RLC пишет: Зачем 16 нога ТЛки управляется в увеличение скважности по напряжению, когда изначально было задумано уменьшение скважности по току светодиодов по 15 ноге?
Вы же так увеличиваете скважность импульса. Результат - жрет много, толку мало.
Чудеса начинаются, когда скважность доходит до минимума предела ТЛки - 200 наносекунд. При отключении питания диоды начинают гаснуть и внезапно на последнем вздохе конденсатора С11 начинают гореть ярко и гаснут окончательно.
Я так и не понял какой переходный процесс в этом виноват.
Посмотрите различия.
Я делал привязку к выходному напряжению , что-бы цикличность работы схемы более-менее задавалась и в добавок получилась стабилизация выходного напряжения + нет привязки к одной нагрузке , попробую еще раз 15 и 16 лапки вернуть в исходную позицию и скважность до минимума довести , спасибо за коррекцию .
" ... Во многой мудрости много печали и кто умножает познания умножает скорбь . "
Царь Соломон Екклесиаст
