Фонарик Акулы 30 Ватт

MagistrTNT пишет: ...
Стоит однаватный и катко не жалуется...

На прямом ходу явное КЗ вторички через диод и два литика.
Может полевик не сильно раскачивается.

Я пробовал - дымил.

luboput пишет:

MagistrTNT пишет: ...
Стоит однаватный и катко не жалуется...

На прямом ходу явное КЗ вторички через диод и два литика.
Может полевик не сильно раскачивается.

Не забывай фактор времени и реактивное сопротивление.

MagistrTNT пишет: Не забывай фактор времени и реактивное сопротивление.

Так при КЗ там реактивного практически нет .
Если на стоке импульсы от от 0 до питания ,то странно.
На каких страницах есть твои осциллограммы?

***
Кстати насчёт Руслана - зачем ему полная хата установок для фейков, чтобы над нами потешиться?

luboput пишет:

MagistrTNT пишет: Не забывай фактор времени и реактивное сопротивление.

Так при КЗ там реактивного практически нет .
Если на стоке импульсы от от 0 до питания ,то странно.
На каких страницах есть твои осциллограммы?

***
Кстати насчёт Руслана - зачем ему полная хата установок для фейков, чтобы над нами потешиться?

Процесс надо воспринимать как некую совокупность фаз разнесенных по времени. В фонарике нет нечего постоянного и запускаем в нем мы импульсы, а они вызывают процессы ОЭДС разнесенные по времени. При правильной настройке трансформатора КЗ не должно быть. Осциллограммы можно увидеть в моих видео.

По поводу Руслана там игра на некого немца миллионера спонсора который также работает с Акулой. В ряде конференций Руслан в скользь упоминал об этом. Вообщем похоже на перетягивание спонсорского "одеяла" на себя.

ua4yhz пишет: Ребята,почему никто не хочет замечать огромного радиатора? Если транзистор так греется,то КПД у всего устройства 20%.Никакого СЕ не хватит чтобы восполнить потери которые на нём рассеиваются.Второе, это как я уже говорил-КРЕН-ка,которая так же переводит остальные остатки СЕ в тепло.

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

MagistrTNT пишет:

По такой схеме ключевой транзистор не в состоянии быстро закрыться,вернее вообще не закроется.
10 вывод микросхемы в воздухе? 11 вывод к + не подтянут? Кто разряжает С7?

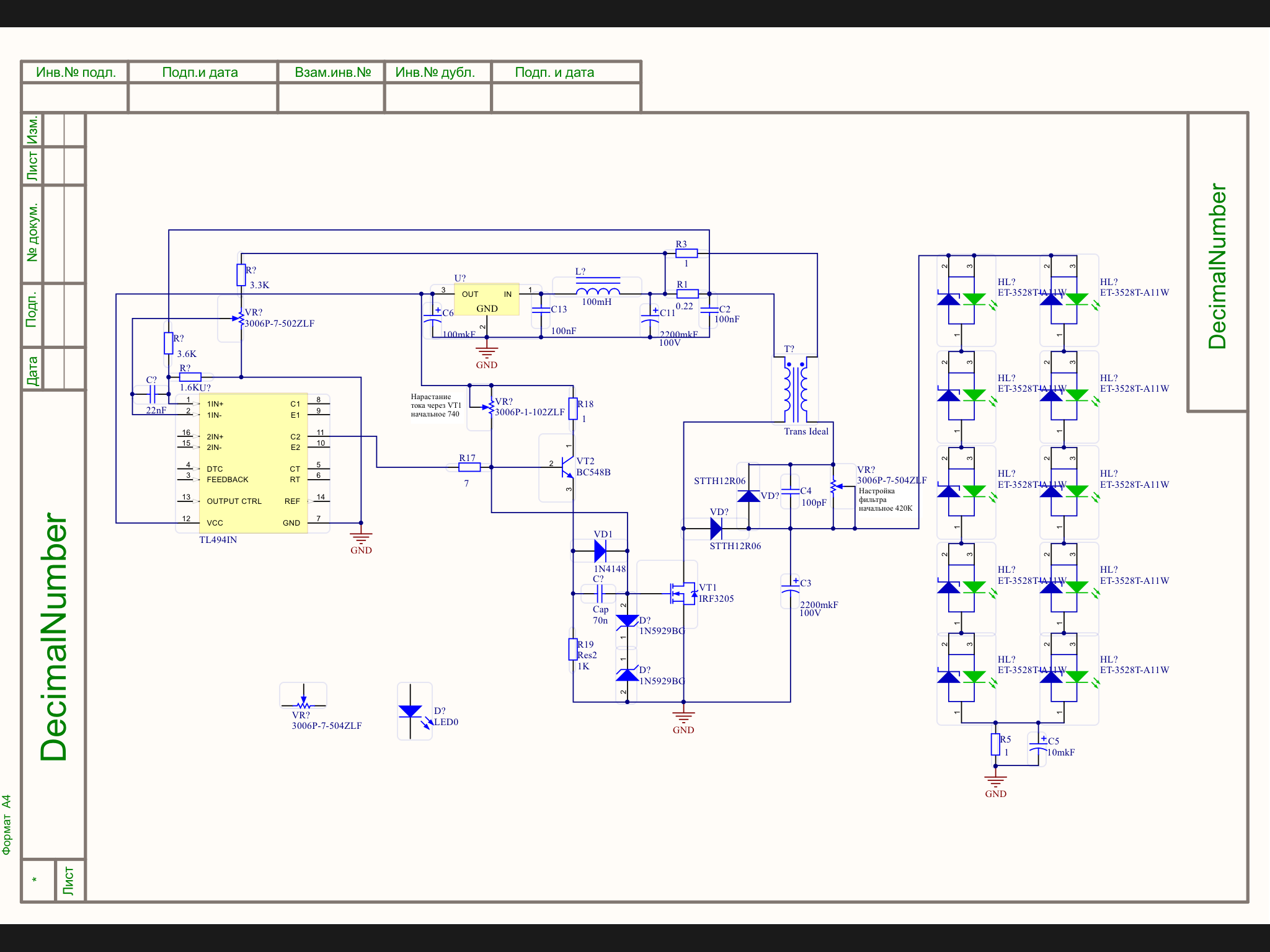

Я же говорил что это набросок изменений на первоначальную схему. Развязку смотрите в схеме Акулы первой версии.
Радиатор нужен в режиме настройки, при попадании в процесс потери на нагрев резко снижаются.

Снял ещё ролик , кто что скажет ?

Конденсатор на 100nF между дросселем и первичкой отключен , от дросселя ещё и фаза прохождения импульсов зависит , в цепи катушки ОС параллельно кондёр на 100 пиков и резистор заведуют раскачкой амплитуды звона , у меня они пока отключены и транзистор CEP02N6 вернул на место , он лучше коммутирует , потерь на нём намного меньше , с IRF3205 при отключении защиты по току амперметр показывает амперы , а с CEP02N6 миллиамперы .

turisto74 пишет: Снял ещё ролик , кто что скажет ?

Попробуй пластину вынести вообще из ферритового зазора и сравни - может это наводка

luboput пишет:

turisto74 пишет: Снял ещё ролик , кто что скажет ?

Попробуй пластину вынести вообще из ферритового зазора и сравни - может это наводка

С работы прийду посмотрю . А ты какой механизм передачи наводок на короткозамкнутую пластину имеешь в виду ? По книжкам есть сила Лоренца и правило Ленца и взаимодействия через них , но как 27 - 116 кГц проецируется на кз пластине , длина волны то нехилая ? Да и длина волны 1,2 МГц тоже поболее размеров пластины , и почему изменения частоты схемы видны на пластине ? СМП и торсионка с ЭПР ? Или попробуешь классикой разрулить ?

turisto74 пишет: С работы прийду посмотрю . А ты какой механизм передачи наводок на короткозамкнутую пластину имеешь в виду ? По книжкам есть сила Лоренца и правило Ленца и взаимодействия через них , но как 27 - 116 кГц проецируется на кз пластине , длина волны то нехилая ? Да и длина волны 1,2 МГц тоже поболее размеров пластины , и почему изменения частоты схемы видны на пластине ? СМП и торсионка с ЭПР ? Или попробуешь классикой разрулить ?

Да обычная передача с участием окружающих предметов (у тебя предел милливольты)

luboput пишет: Да обычная передача с участием окружающих предметов (у тебя предел милливольты)

И делитель щупа на 10 , к тому-же окружающих предметов кроме схемы фонарика , способных такие колебания излучать рядом не было , может за стенкой соседи уходя из дома телевизор забыли выключить или смартфон тайной жизнью живет Днем проверю А лучше всего сам такой экс проведи .
