Фонарик Акулы 30 Ватт

У каго какие идеи есть по конструкции трансформатора?

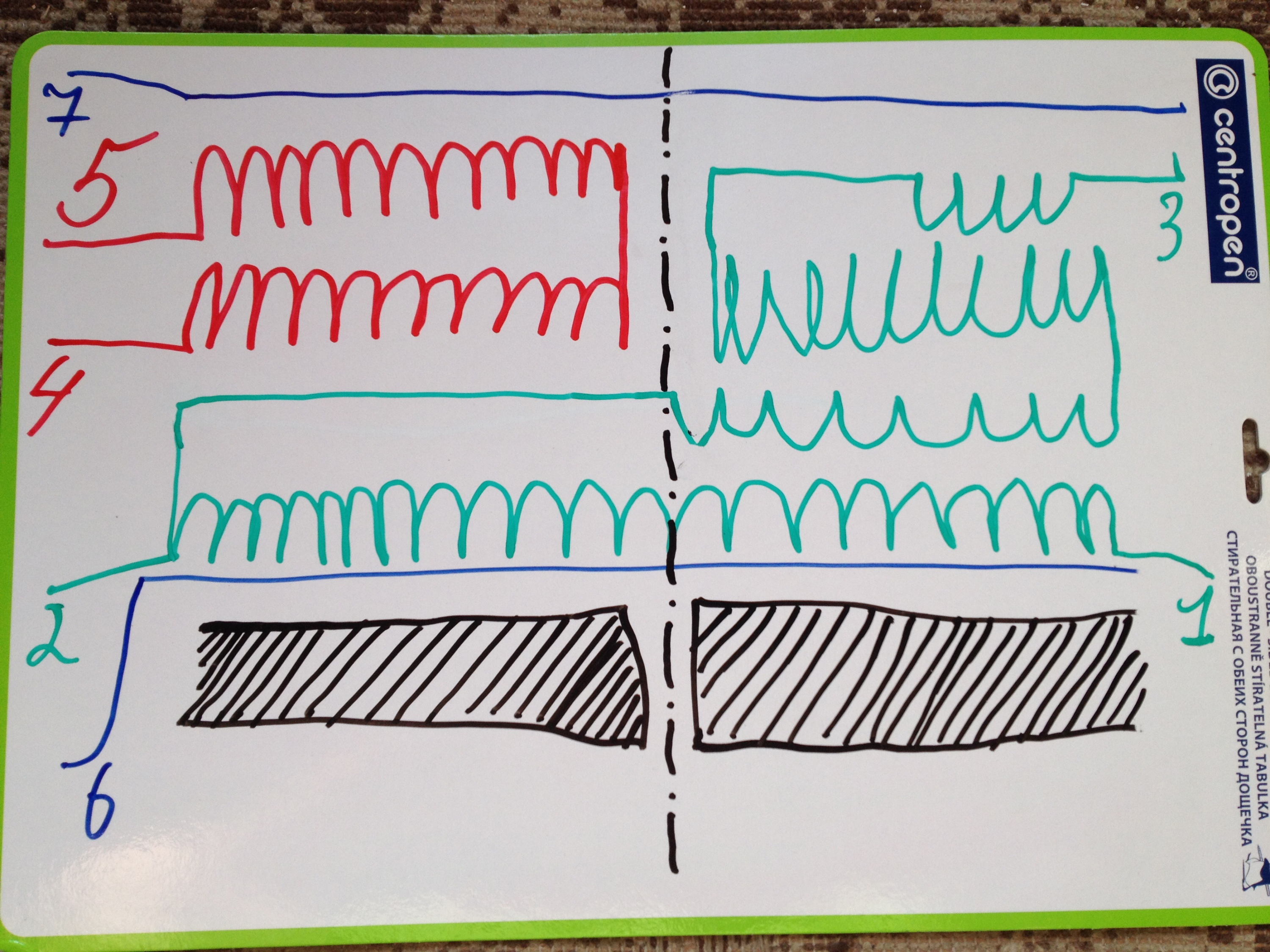

Привожу свое виденье


.

6 и 7 с зазором?

vladislav пишет: 6 и 7 с зазором?

6 не замкнутый из толстой алюминиевой фольги виток на основании шпульки. Все обмотки на нем.
7 аналогично сверху всех обмоток.

Тут со мной поделились ссылкой на вариант намотки трансформатора. overunity.com/14378/akula0083-30-watt-se...msg391561/#msg391561

MagistrTNT пишет: Тут со мной поделились ссылкой на вариант намотки трансформатора. overunity.com/14378/akula0083-30-watt-se...msg391561/#msg391561

Вариант по этой ссылке я наматывал. Только ещё экран под обмотками из медной фольги ставил. Все последние осциллограммы сняты при таком варианте намотки.

Все посты о фонариках других конструкций, включая предложения мошенников, перемещены в СПЕЦИАЛЬНУЮ ТЕМУ

Хочу сказать несколько слов не о фонарике, а об другом устройстве. Встречайте, ИМПУЛЬСНЫЙ МЕТАЛОИСКАТЕЛЬ .
Если посмотрите на принцип его работы, то заметите ряд общих моментов с фонариком. Катушка детектирование создает "медленно" нарастающие магнитное поле, управление идет по току. После достижения двух ампер происходит резкое закрытие полевика с Выбросом ОЭДС в 700 вольт. И тут начинается магия, маленькая монета в минирализованном грунте на глубине 20 сантиметров начинает излучать, да так что мы можем принять и зарегистрировать её сигнал. Бочку вообще можно увидеть на глубине в ТРИ метра.
Ну вообщем к чему я это, мы здесь имеем пример создания среды и резкое закрытие для создания эффекта. Посмотрите осциллограммы в статье, в них можно увидеть общие с осциллограммами фонарика. Также катушка металлоискателя должна иметь как можно более низкую индуктивность, это я про бифилярный катушки. И кстати корзинчитая катушка импульсного металлоискателя имеет много общего с катушками Хендершота.

Решил изучить вопрос с ферорезонансом. Результаты в двух видеороликах. Будет следующий с дополнительной катушкой постоянного подмагничивания.

Ну, это резонанс по напряжению, интересно какие результаты были бы при исследовании резонанса по току?

Специально для тех кто ограничен возможностями оборудования, в частности для Святолуга.
Способ поиска ферорезонанса с помощью одного осциллографа с одним лучем.
