Фонарик Акулы 30 Ватт

Проблемка, этот девайс он на видео с самозапитом не снимал. Видимо не рабочий.

Bronepoezd пишет:

dozor пишет:

Bronepoezd пишет: Какой фонарь будем реплицировать, без БП или с БП?

Желатльно без БП от кроны 9В. Очень интересно! Соответственно с самозапитом.

Ок. Схему пожалуйста выложите

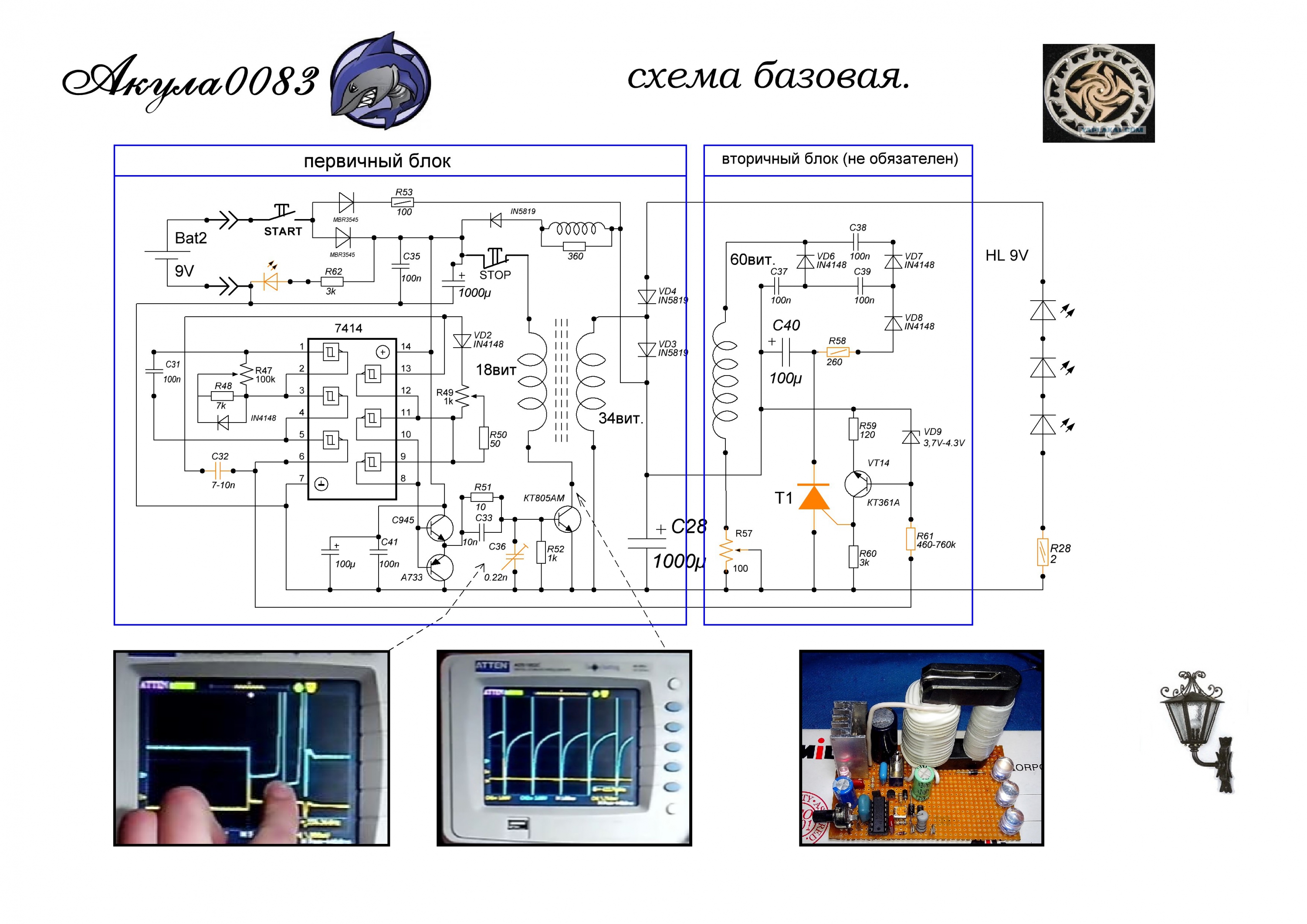

Схема фонарика Ваша... (та самая которая выложена на ютубе) Хотелось бы увидеть Ваши осцилограммы для дальнейшей репликации устройства. Принцип мне понятен работает на ОЭДС и феррорезонансе сердечника. Первичная обмотка трансформатора вместе с конденсатором образуют параллейный колебательный контур, резонанс которого совпадает с резонансом феритового сердечника. Вторичная обмотка съёма в которой образуются гармонические колебания с заданным выходным напряжением (аплитудой). Работает вторичка в двух режимах при положительной полуволне ток идет через светодиоды и они загораются + диод шотки заряжает конденсатор электролит по питанию. При отрицательной полуволне + ОЭДС светодиоды откл. и ток идёт через дополнительный диод шотки (на схеме у Вас он почему то не указан)на заряд эл. конденсатора по питанию. Вопрос - почему досихпор Вашу схему так никто и не повторил... (секрет в дополнительном диоде шотке на подпитку эл. конденсатора по питанию при отрицательной полуволне на вторичной обмотке)???

А давайте начнём всё с самого простого базового изделия, например последнего фонарика, который был продемонстрирован знающим товарищем Бронепоездом. (Обьект 013Б).
Плюсы такого шага:
1)Бронепоезд точно знает как и что надо собрать и главное как настроить;
2)Компонентов в схеме минимум. Использовать какой-то общедоступный ферритовый сердечник;
3)Такое изделие не представляет стратегической опасности, но оно даст возможность каждому желающему потрогать БТГ и раз навсегда переступить через порог сомнения;
4)Базовое устройство даст пищу для мозгов в дальнейшем понимании построения и работы более мощных устройств.

Уже давно пора было перейти в новую эру!!! Бронепоезд, слово за тобой.

pavel_asb пишет:

Не знаю кто ету схему ресовал, но на картинке не фонарик а блок управления первой системи двух башен ТТ. К стати рабочей.

Эта схема не рабочая - VT1 всегда открыт и второй усилитель ошибки не рабочий и фонарь не на 30 W, а на 3,5 Вт на светодиоды - "плавали - знаем"
Акула указал мощность относительно мощности свечения лампы накаливания.

trantor888 пишет: А давайте начнём всё с самого простого базового изделия, например последнего фонарика, который был продемонстрирован знающим товарищем Бронепоездом. ...

Бронепоезд написал, что это была шутка.

pavel_asb пишет: Эта схема не рабочая - VT1 всегда открыт и второй усилитель ошибки не рабочий и фонарь не на 30 W, а на 3,5 Вт на светодиоды - "плавали - знаем"
Акула указал мощность относительно мощности свечения лампы накаливания.

У Руслана К. вроде как горел 10 ватт светодиодный фонарь.
