Инвертор 12-220В синус 50Гц без МК
- входное напряжение 12 вольт постоянного тока (аккумулятор);
- выходное напряжение 220 вольт;
- выходная частота 50Гц;
- форма выходного напряжения чистый, не модифицированный, синус;
- выходная мощность 50-100Вт;
- сложность схемы средняя, без применения МК;
- доступность элементной базы.

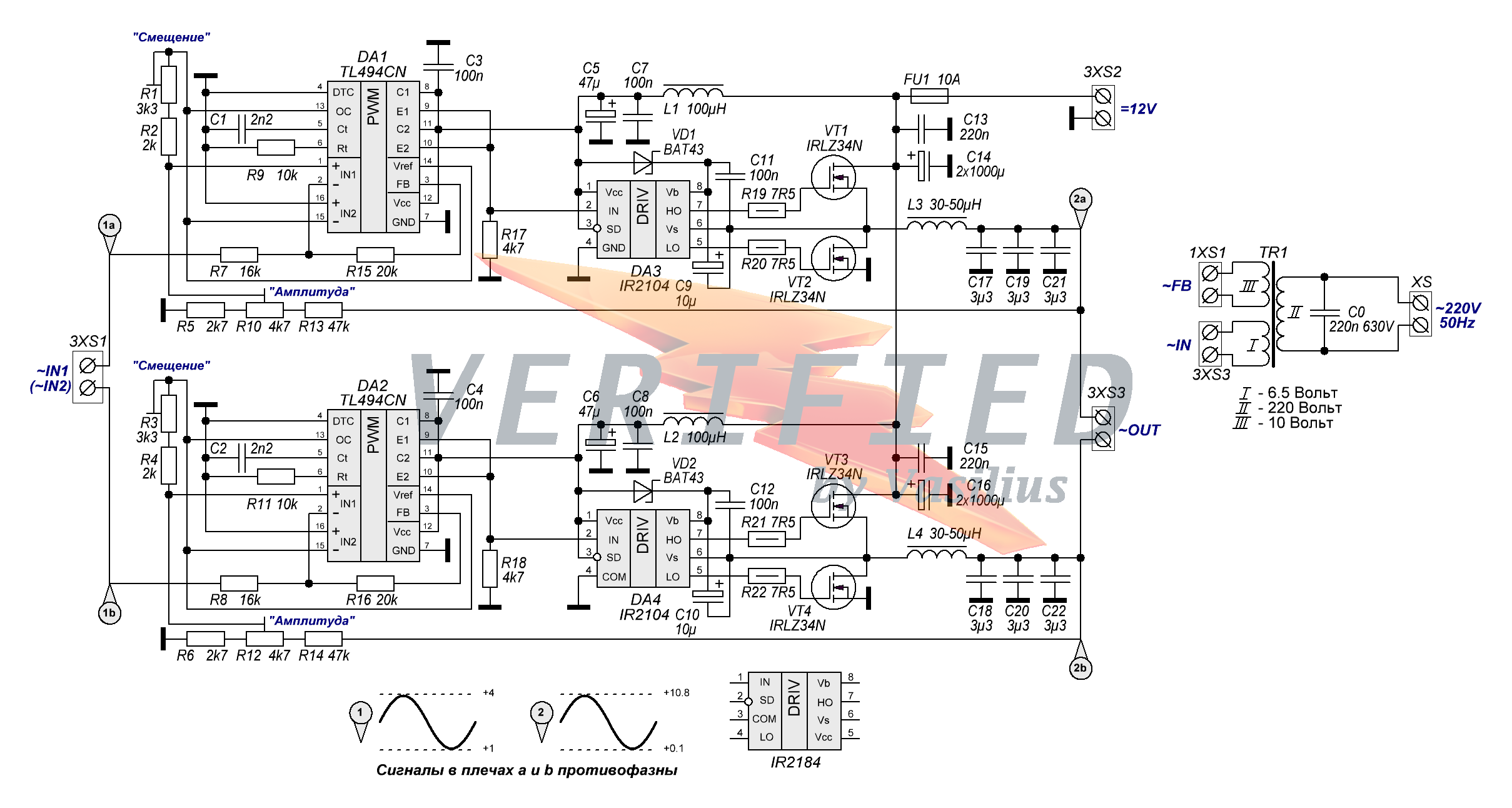

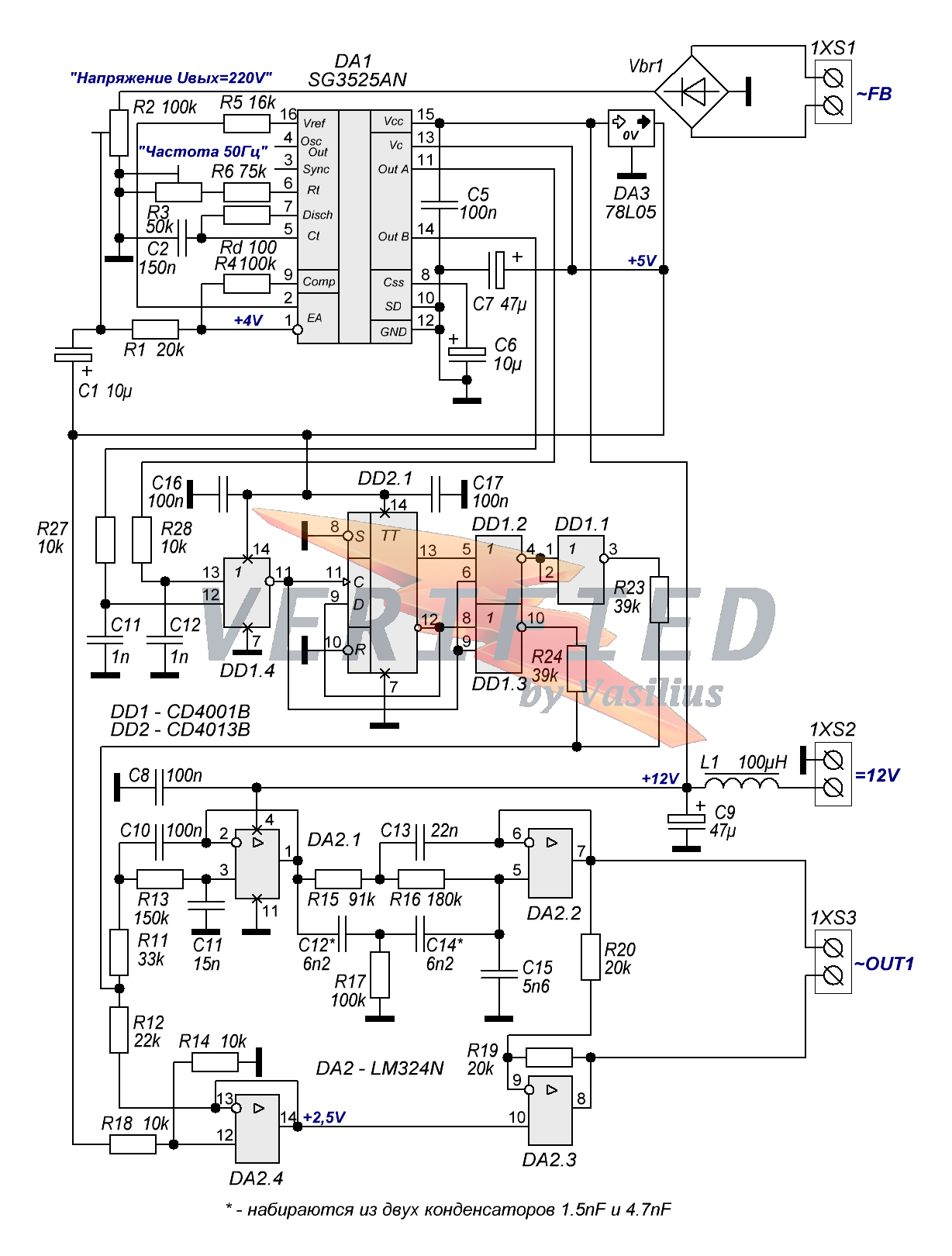

После мониторинга И-нета нашел приемлимы для себя вариант: radiokot.ru/circuit/power/converter/19/. Схема немного модернизирована по элементной базе:
Собственно сама собранная плата преобразователя. Собиралась на макетной плате.

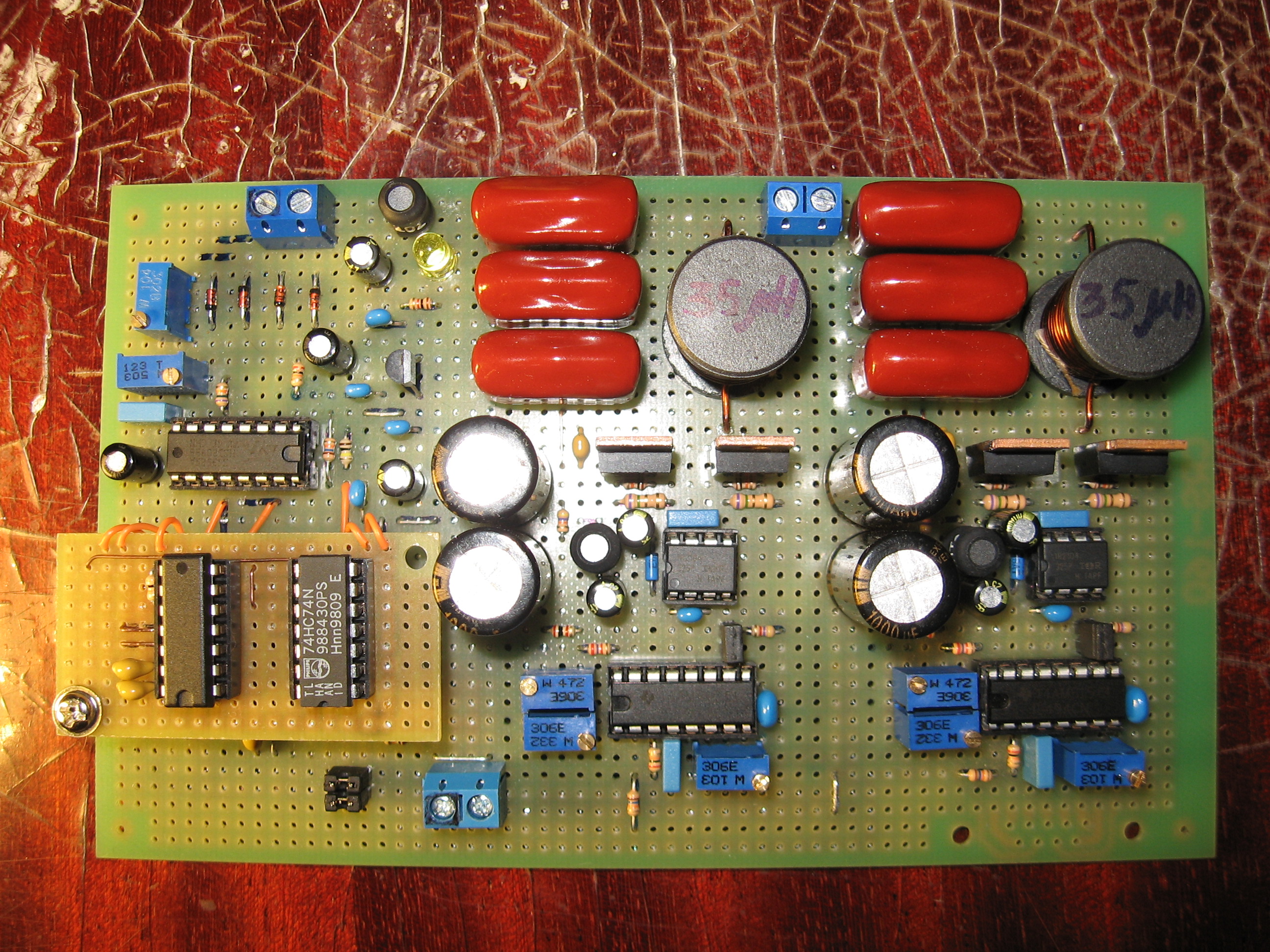

Вид сверху:

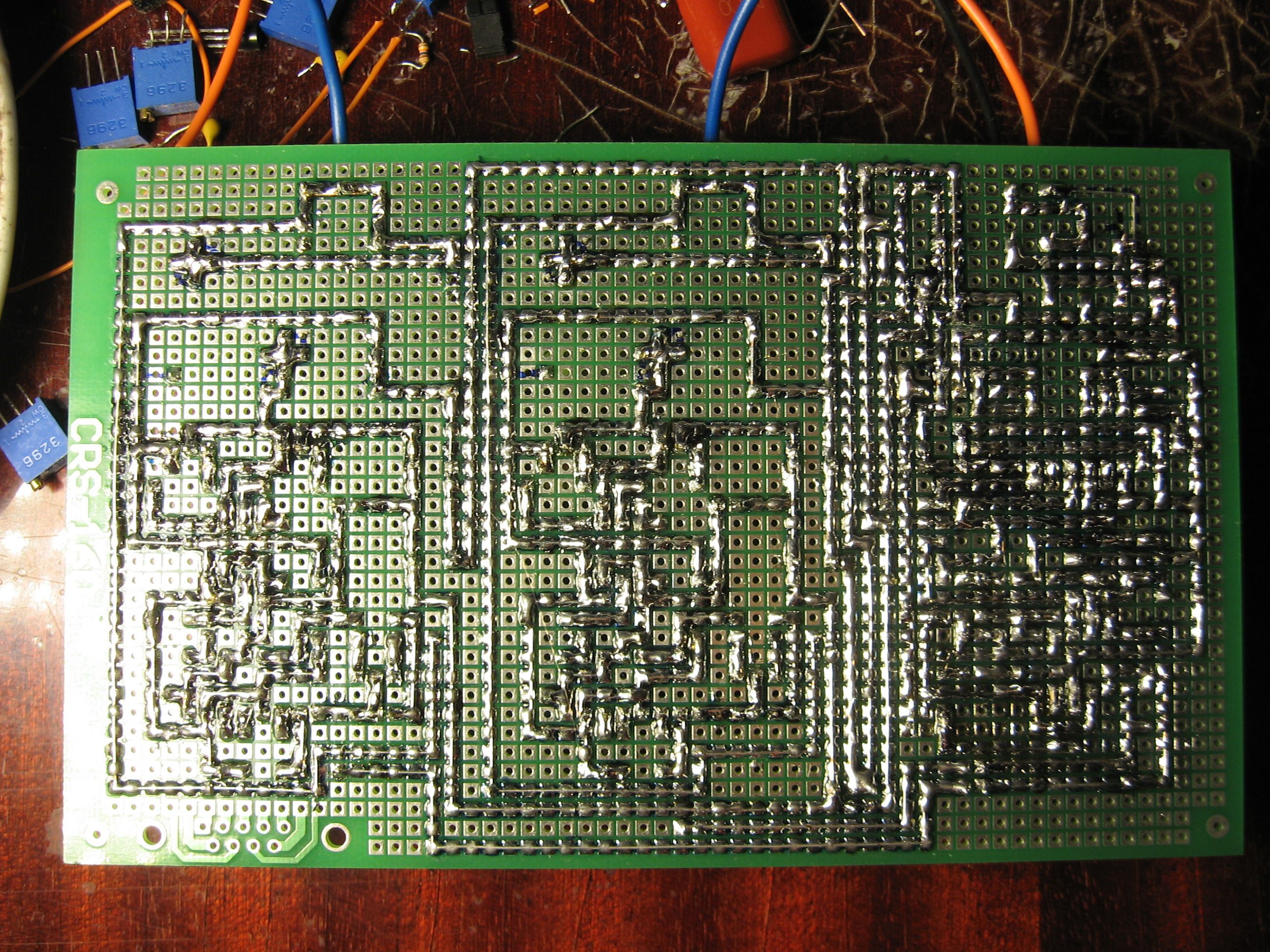

Вид снизу:
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

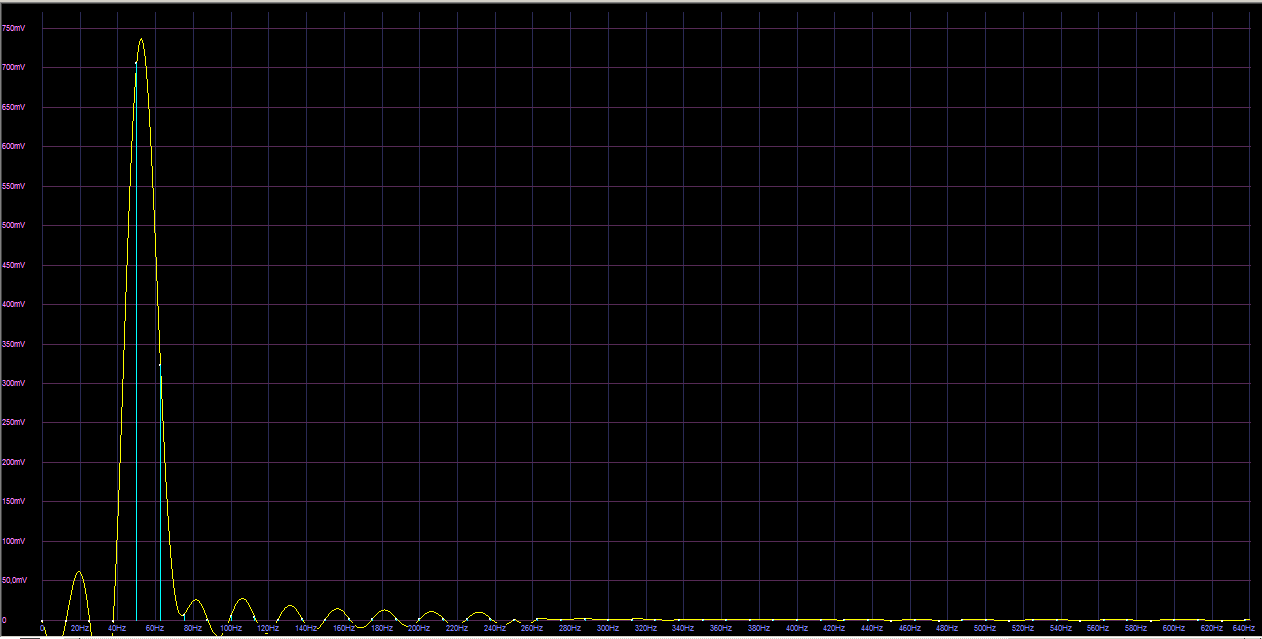

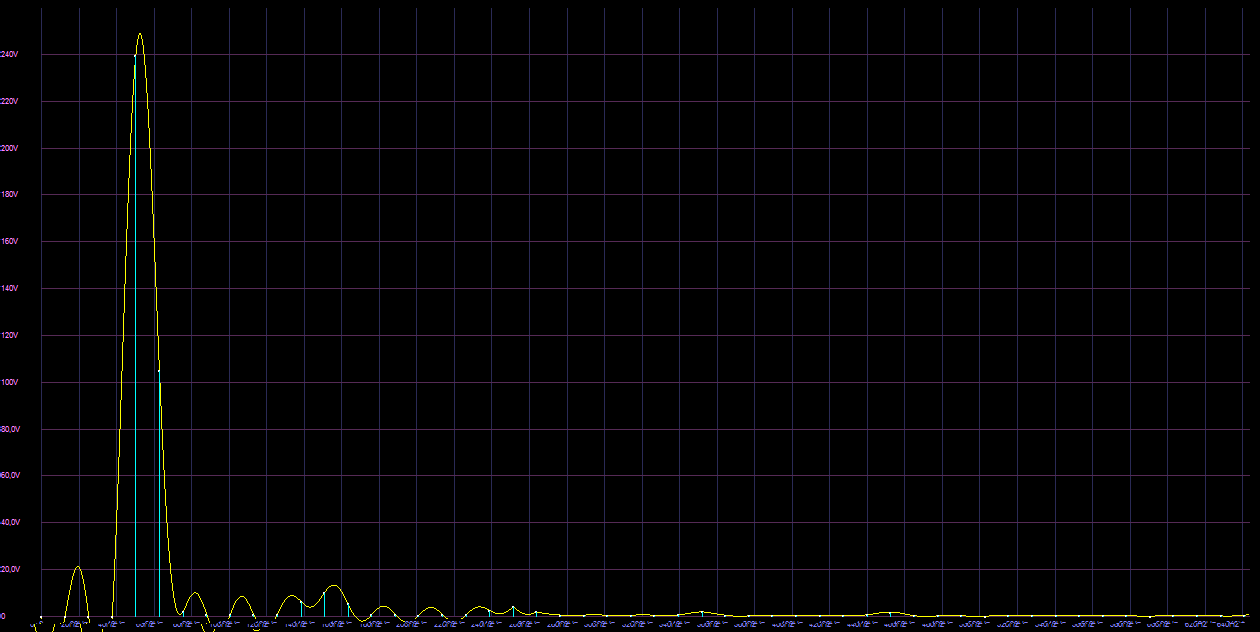

И для сравнения спектрограмма в моей бытовой сети:

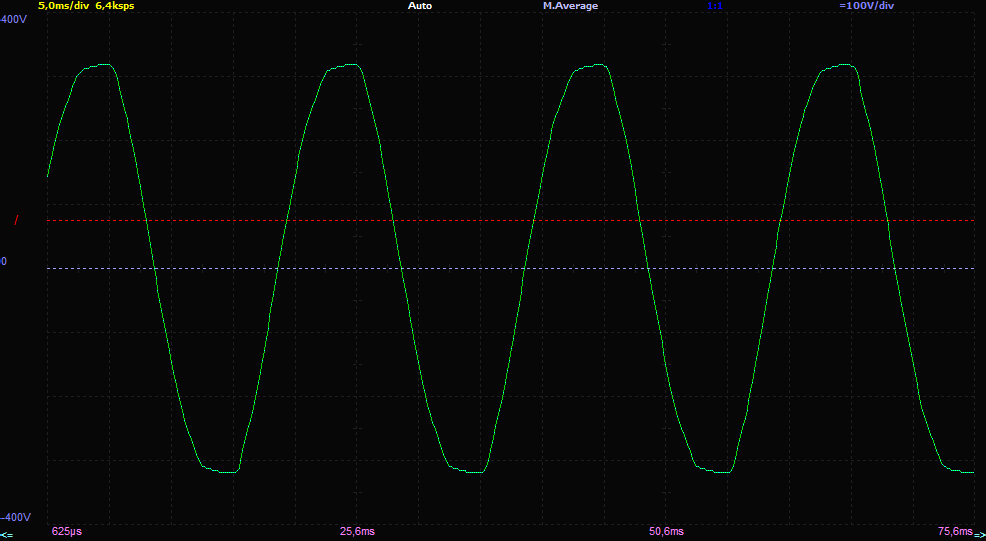

Форма синусоиды в бытовой сети:
Измеренный КНИ преобразователя не более 4% в сети до 6%
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

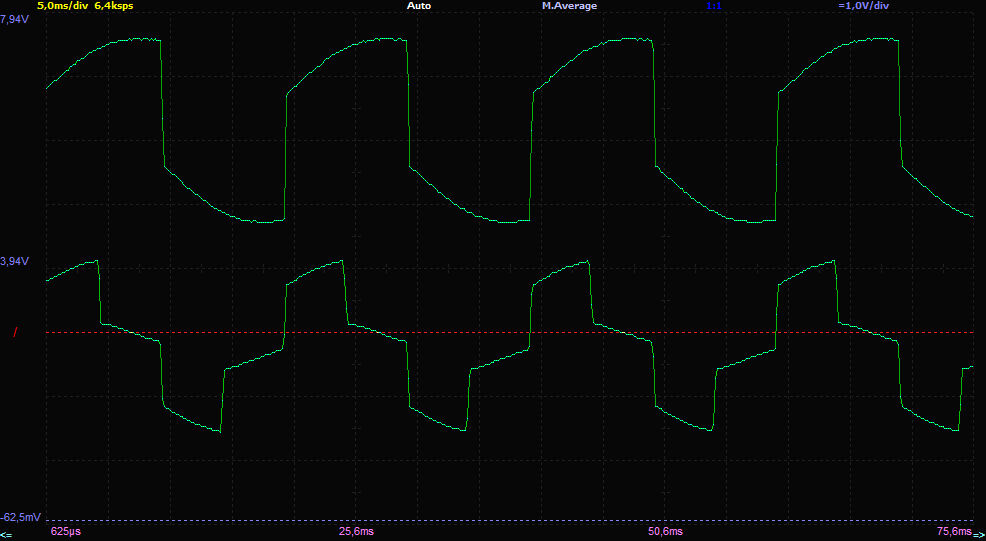

Осциллограмма работы трехуровневого ШИМа:
Первая осциллограмма при скважности 99% вторая при 50% на входе трехуровневого ШИМа.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Ты хоть даташит на выложенный тобой ШИМ читал, под что он заточен. Там же описан расчет всей обвязки. Для данной конструкции он не подходит. Да и стоимость одного такого ШИМа смотрел, плюс еще ключики хорошо работающие на частоте 600кГц, именно такая рабочая частота этого ШИМа.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

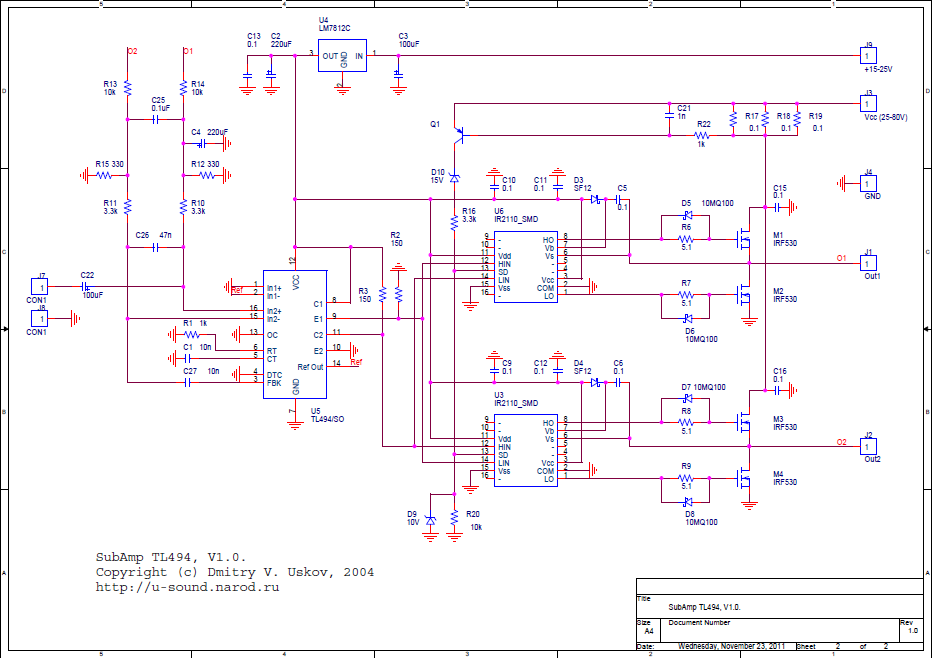

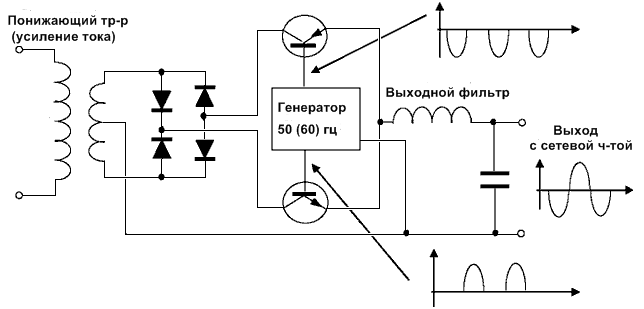

Но тут надо пересчитывать под питание 12 вольт.
Меня вполне устраивает собранная схема и ради экономии одного корпуса TL494 проектировать заново выходной каскад нет желания. Мне надо было в короткий срок найти простую рабочую схему инвертора с синусом на выходе - нашел и собрал. Стояла бы задача спроектировать с нуля тогда другой вопрос.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
На ШИМ DA1 собран генератор прямоугольных импульсов с частотой 50Гц. Ширина импульсов изменяется входным сигналом с обратной связи ~FB. От ширины импульса зависит амплитуда синусоиды и соответственно напряжение на выходе преобразователя.
Далее прямоугольный сигнал подается на трехуровненвый ШИМ собранный на логике DD1 и DD2, работа этого ШИМ видна на осциллограмме в посту #15764 . Этот ШИМ формирует симметричные прямоугольные импульсы относительного уровня 2.5В. На осциллограмме прямоугольные импульсы искажены следующим блоком, без него красивые прямоугольные импульсы.
Далее сигнал подается на ФНЧ который состоит из двух фильтров - первый фильтр с гладкой характеристикой АЧХ (ФНЧ второго порядка) на DA2.1 и второй режекторный фильтр (фильтр пробка) с частотой подавления 150Гц (подавляет третью гармонику) на DA2.2. За счет того, что уровень первой гармоники практически линейно зависит от скважности, то получаем хорошо управляемый синус с точной постоянной составляющей, равной +2,5В.
На элементах DA2.3 собран инвертор для второго канала усилителя, а на элементе DA2.4 собран стабилизатор опорного напряжения 2.5В.
В итоге получаем генератор синуса с частотой 50Гц и с регулируемой амплитудой с помощью постоянного напряжения цепи обратной связи.
Данная схема при исправных деталях не нуждается в настройке, за исключением установки частоты 50Гц и требуемого напряжения на выходе преобразователя.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
только спектрограмма и осцылограмма сети, интересно посмотреть.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Обычная синусоида, ничем не отличается от других синусоид, поэтому и не выкладывал. По спектрограмме можно больше сказать о "чистоте" синусоиды чем по самой синусоиде.MegaVolt пишет: Просматрел все темы в которых вы расказываете про инвертор и не в одной нет осцилограммы,
только спектрограмма и осцылограмма сети, интересно посмотреть.
