Анализ Установки с качером - 2

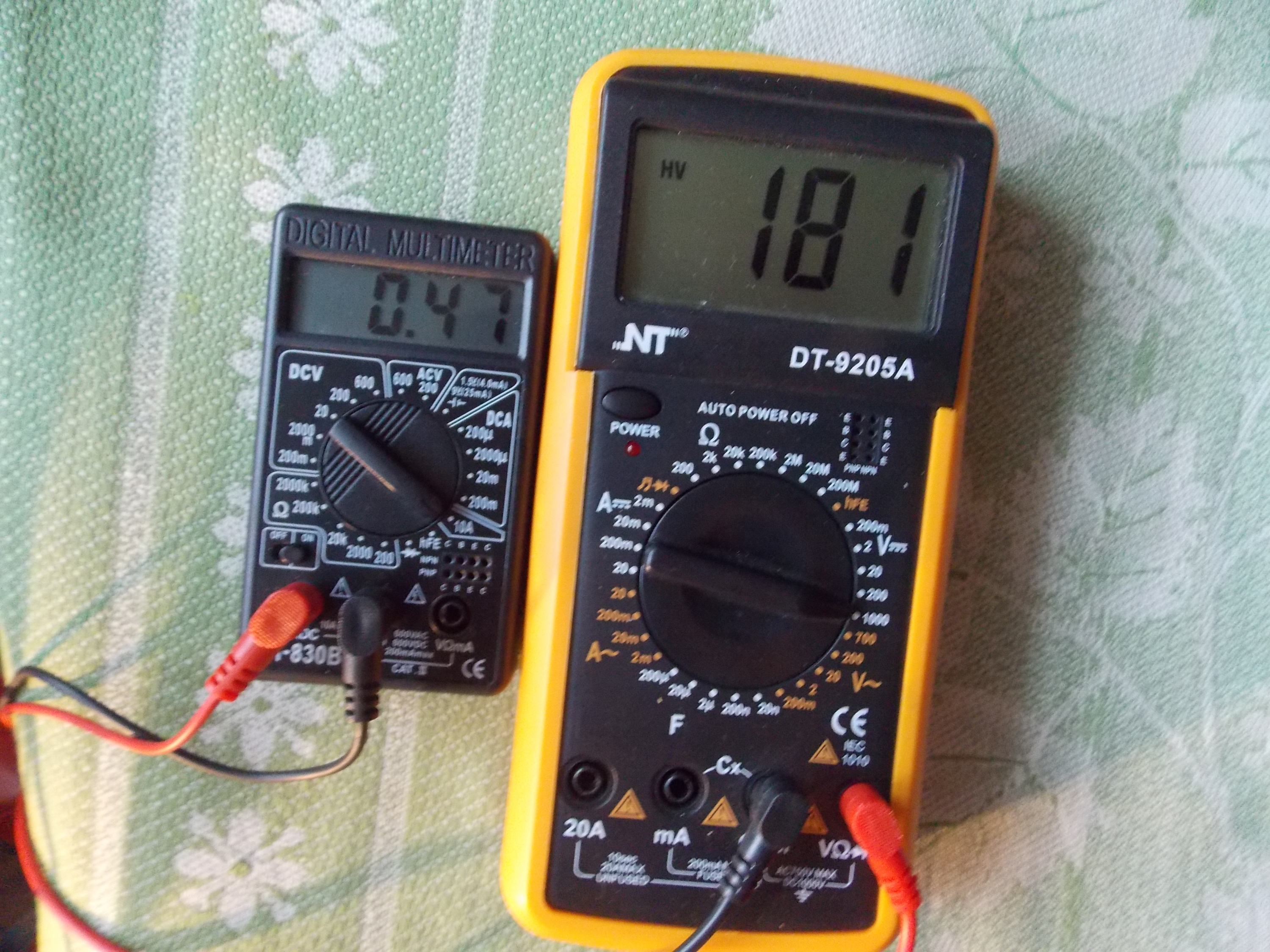

убрал из схемы кондёр 0.68 (все на прямую). Пуш(феррит) стал классическим (без зазора ) 12*12/31 нагрузка 95Вт пуш почти холодный. Перемерил вход. переменка (сеть) 240*0.85=..... Выход 0 .32А (Токовые клещи ( то же не факт)) * 181V. .( Китай показал цифровой) чем то померить ток на выходе надо. Глючить Китай

ваджра пишет: убрал из схемы кондёр 0.68 (все на прямую). Пуш стал классическим (без зазора ) 12*12/31 нагрузка 95Вт пуш почти холодный. Перемерил вход. переменка (сеть) 240*0.85=..... Выход 0 .32А (Токовые клещи ( то же не факт)) * 181V. китай показал.(цифровой) чем то померить ток на выходе надо. глючить Китай

Мне все-таки не ясно, кондер 0,68 был резонансным, потому я и
привел твой предыдущий рисунок схемы включения, 20 дневной
давности, вот этот?

yadi.sk/i/6v_KAFnFqsFN8
проблема на ТТ слабый импульс и борода.
выход на ТТ

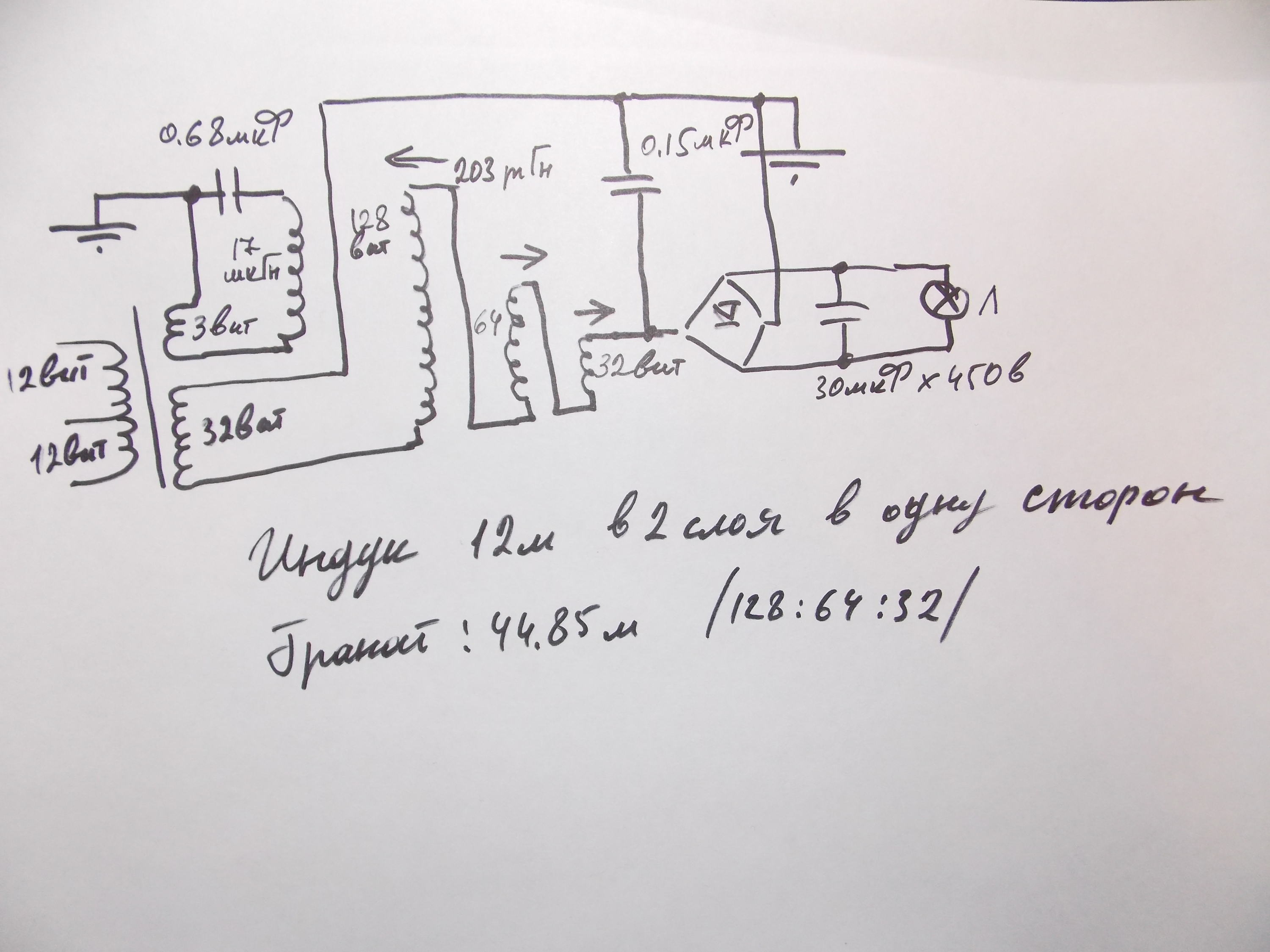

ziminv пишет: И схема включения гранаты осталась эта,с этими же кондерами?

Схема верная, одно только уточнение: обмотка (32В) с пуш-пул на гранату не всегда нужна. Эта обмотка определяет напряжение холостого хода на выходе установки без нагрузки. Если граната(бифиляр) несиметрична то напряжения на выходе от индуктора может быть достаточно и без дополнительной обмотки. Если граната не бифиляр, то эта обмотка вообще ненужна.

интересно сколько лет еще будут этот девайс лобызать)
да и по моему почему все стараются на лампочках проверить а вы возьмите холодильник микроволновку телек или там дрель запитайте!

flyenergi пишет: интересно сколько лет еще будут этот девайс лобызать)
да и по моему почему все стараются на лампочках проверить а вы возьмите холодильник микроволновку телек или там дрель запитайте!

еще один "вумный"
ну ка запитай свой холодильник от постоянки... и микроволновку тоже...
можешь еще стиралку угробить, на сливной насос попадешь ))

схема уточнение

effort пишет:

ziminv пишет: И схема включения гранаты осталась эта,с этими же кондерами?

Схема верная, одно только уточнение: обмотка (32В) с пуш-пул на гранату не всегда нужна. Эта обмотка определяет напряжение холостого хода на выходе установки без нагрузки. Если граната(бифиляр) несиметрична то напряжения на выходе от индуктора может быть достаточно и без дополнительной обмотки. Если граната не бифиляр, то эта обмотка вообще ненужна.

Подскажите, я правильно понимаю, что индуктор и граната находятся в поле антенны качера, просто они тут условно не показаны?

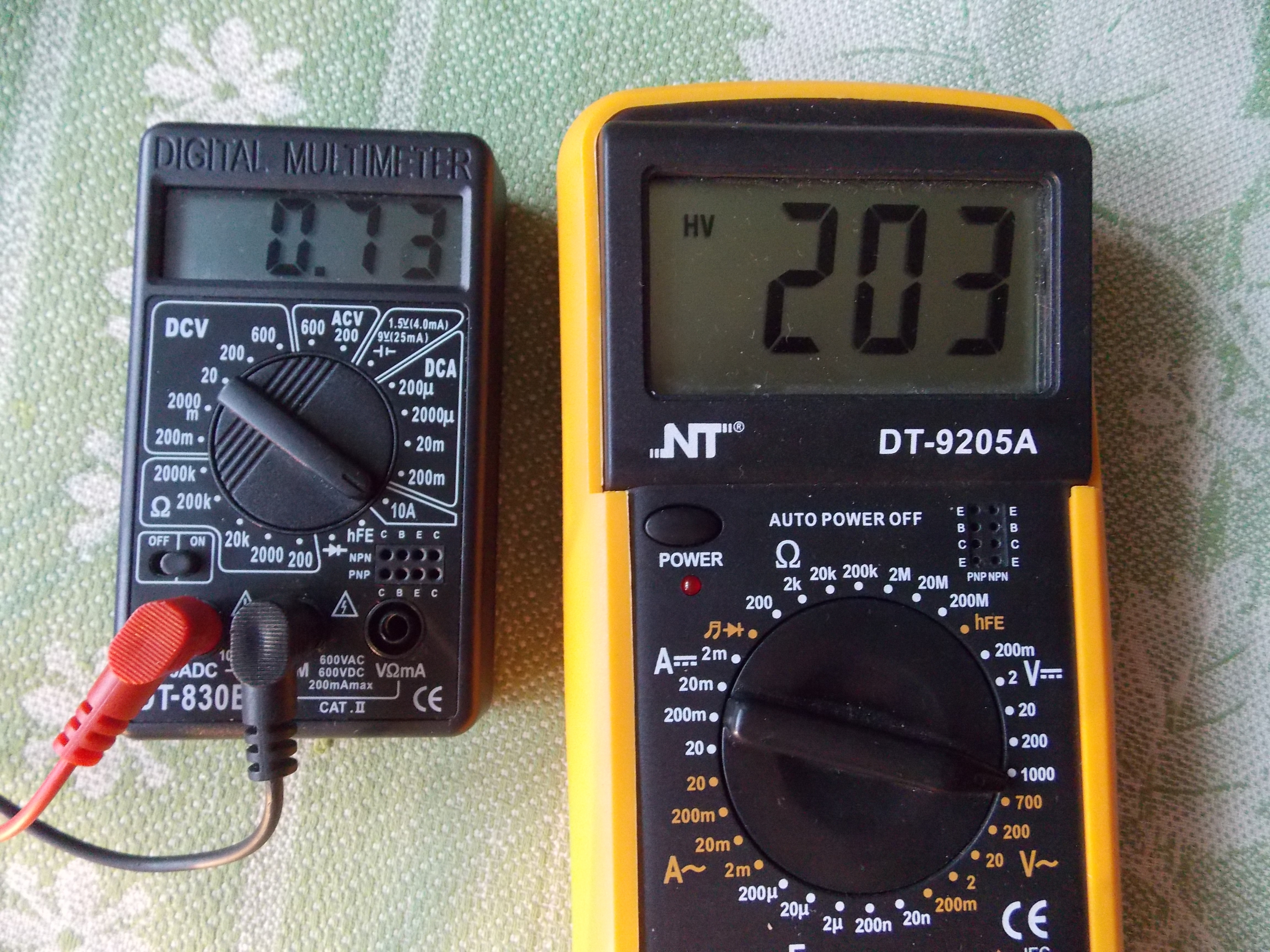

лампочка нагрузка 95Вт вход в систему 230 В* 0.63А. На фото выход из системы показания гуляют от прогрева системы .т е не стабильны. ТТ транзистор греется. Вход в систему замер призведён токовыми клещи (китай)



Фото прячем в спойлер!!!

Ваджра , судя по сделанным Вами замерам под нагрузкой (лампа в95 Вт) по расчету получена прибавка . Не совсем понятна фраза (вход в систему) поясните пожалуйста, в какой точке схемы сделан замер (входа в систему). Вход в ИБП, который на самозапит ? На вход (пуш-пул, качер) подается 12-24 вольта от блока питания или с аккумулятора, ток потребления 3-6 А. Если взять максимум 24 Вольта х 6 А получим мощность в 144 ватта. Если замер сделан на входе в ИБП в первом случае мощность 85 ватт после нагрузки. Во втором 148,19-144,9 (вход в систему ИБП?)=3,29 Ватт в плюсе. Если учесть, что ИБП тратит часть энергии на преобразование и замер необходимо делать именно на входе (пуш-пул, качер) тогда прибавка составит 0,9 Ватт и это рассчитано без потерь на преобразование в ИБП . Если есть возможность покажите осциллограмму процесса (частоту качера , пуш-пула , выход с гранаты). Когда нагрузку цепляешь частота улетает непонятно куда , качер отстроишь на 1.2 мГц к примеру нагрузку подключил у меня на 1.6 мГц сместилось. Пробуйте менять длину антенны или (шнягой) . Спасибо.
