Анализ Установки с качером - 2

vasili1952

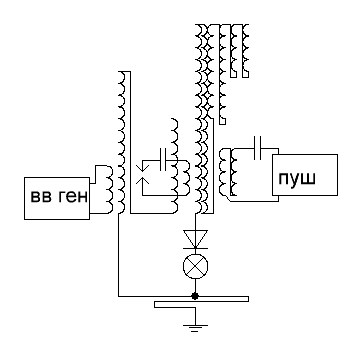

Моей системе резонатор намотан ровна 40м (плюс, минус 10-20см) каркас ПВХ 50мм намотка резонатора без "перехлестов" между слоями трансформаторной картон толщина около 0,35мм, намотка идеально ровна слой ложиться на слой, ВВ обмотка намотана на этом же каркасе расстояние между обмотками 10 см.
Резонанс искал по другой методика - разрежая конденсатор на индуктор (условно индуктор 3-4 витка провода на резонаторе) и получилось около 1,375 мГц. Вот и кручу ВВ на эту частоту а индукционку на 13,75кГц.

Есть хороший видео про эту методику настроики похоже в этом канале
www.youtube.com/channel/UCcOMXY8fm1Gn4H8ktdQtmvg/feed

Теслу сам гнал и до 4 мГц но толка по схеме двухтактного генератора Армстронга на полевиках такая может теоретически и до 7 мГц работать но жаль она авто генераторная ну тип "качер" как тут все называет.

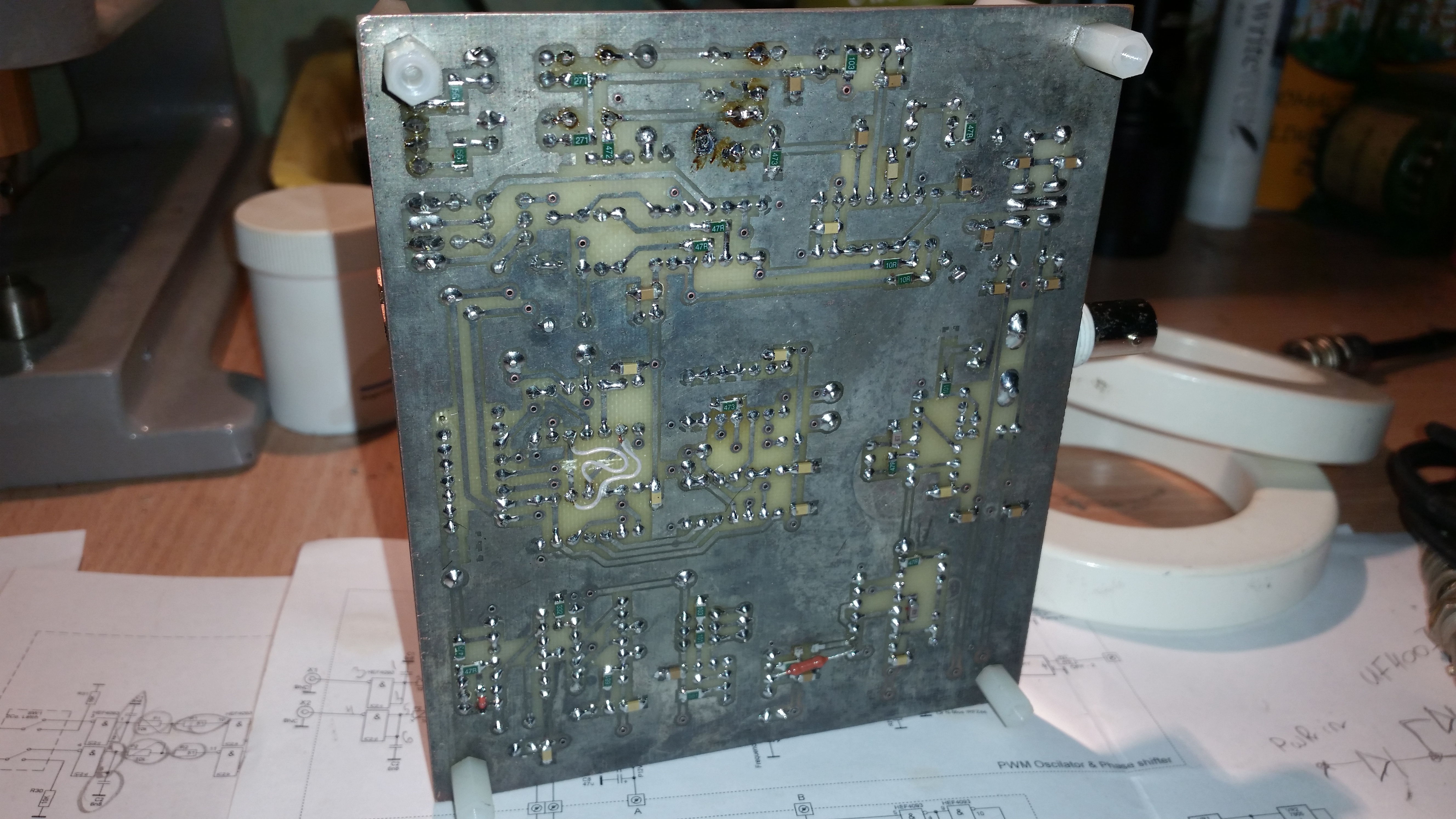

Пока пользуюсь Твердотельной Теслой с генератором до 3 мГц.

тут линк на ВЧ теслу
users.skynet.be/BillsPage/TeslaPage.html

...ну очень красиво, большой респект - видно руки на месте.
....жаль только то, что эти бы усилия да в нужное русло

CD4013 пишет:
Пока пользуюсь Твердотельной Теслой с генератором до 3 мГц.

Кинь ссылку на генератор, о котором ты говоришь. Или схему, можно в личку.
Спасибо!

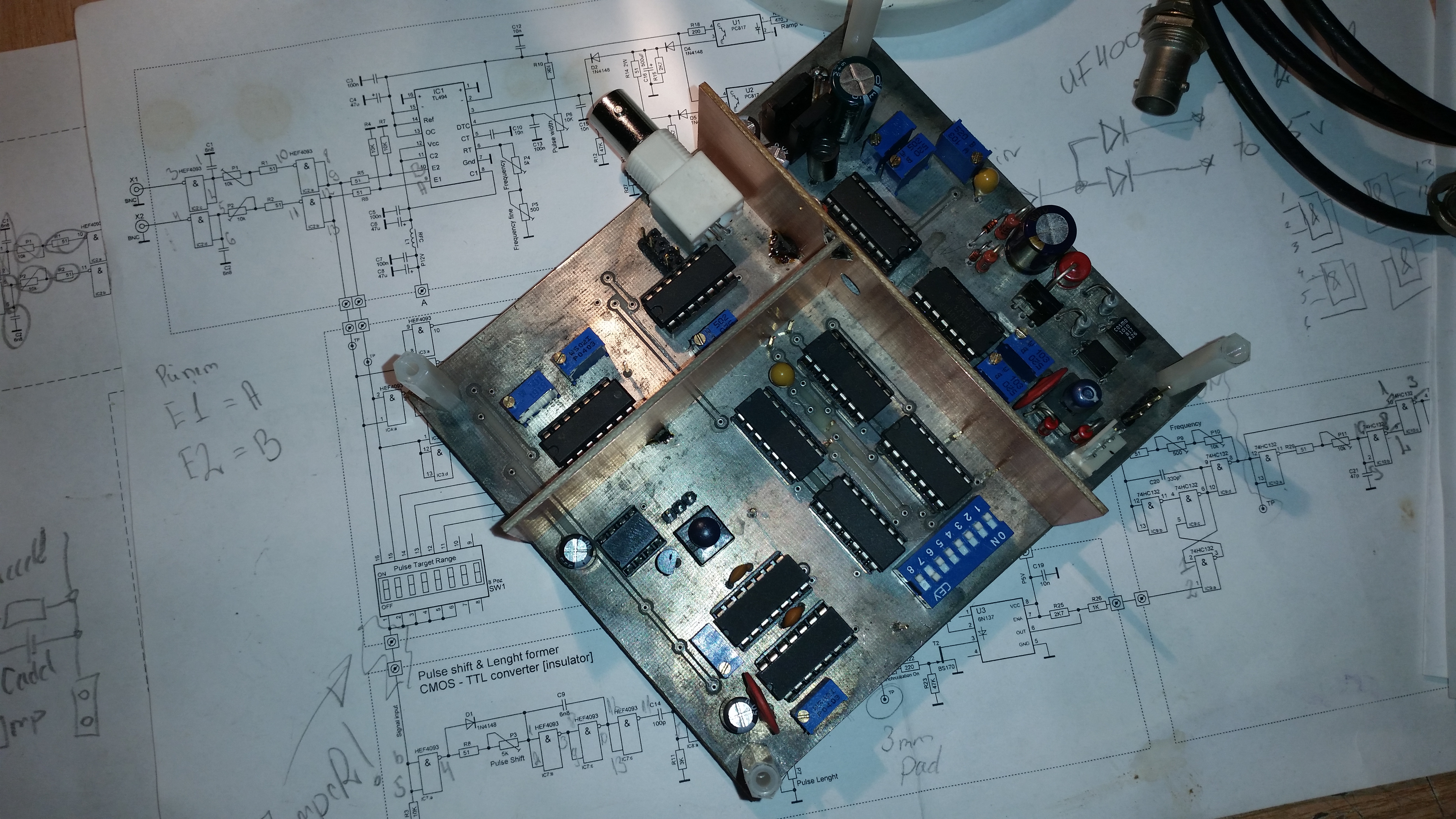

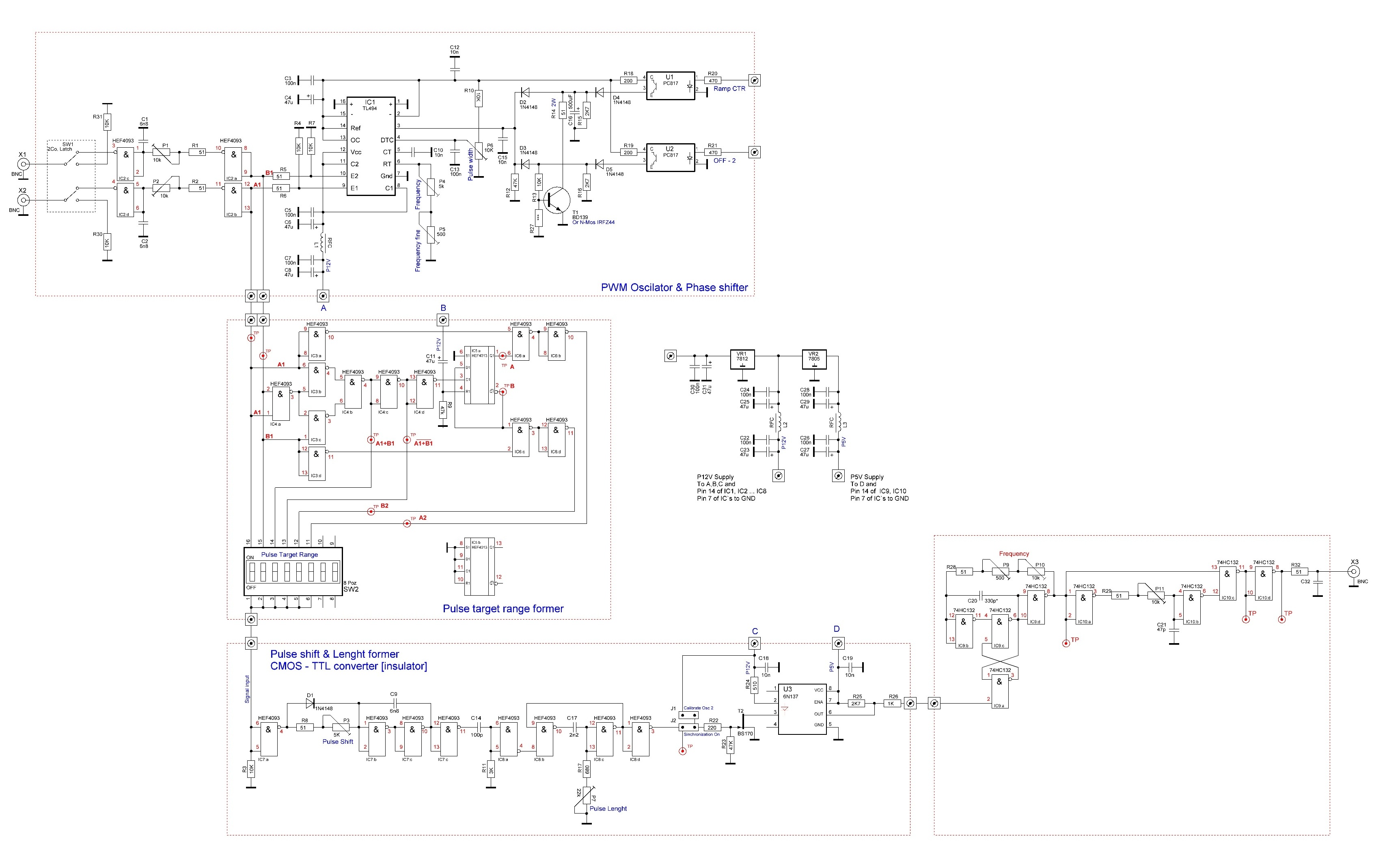

Схема

IC1 - Генератор для Пуш-Пул
IC2 - Сдвиг по фазе для Пуш-Пул по методике Сталкера
IC3,4,5,6 - Формирователь удара пачки (универсальный даже в дед таим можно ударить, и можно удар произвести синхронизируясь по оба канала Пуш-Пула )
IC7,8 - Формирователь длительности пачки а так же сдвига пачки относительно синхро сигнала
IC9 - Управляемой генератор - пачкоген до 3 мГц
IC10 - Скважность выходного сигнала

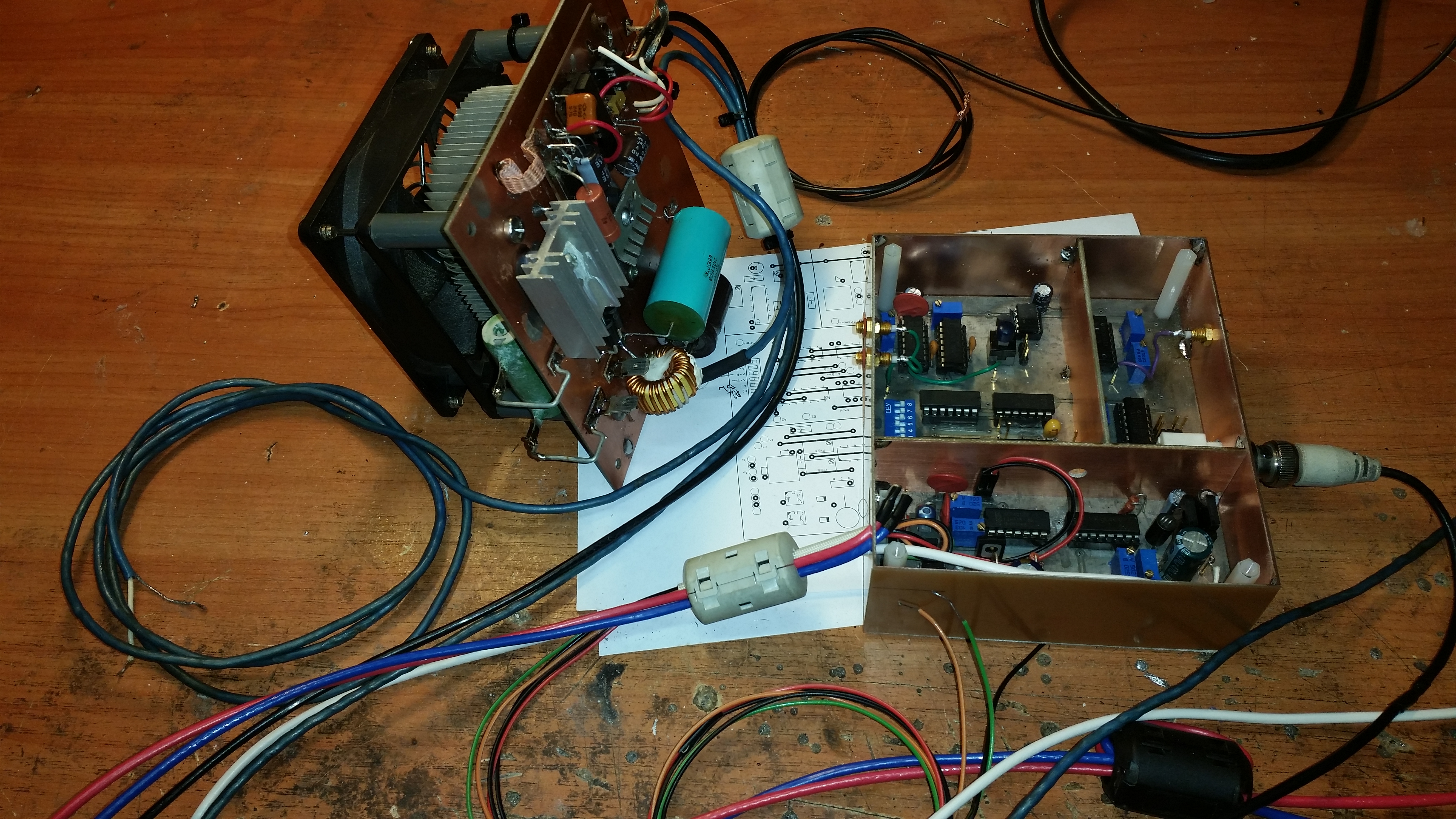

Данная разработка версия 2 не включает в себя оптоволоконную развязку с силовым клюем тесла трансформатора.

Не в то русло применяете способности CD4013.
Все ваши качеры, красиво намотанные катушечки и гранаты, куча древней логики в DIP на огромных платах, ИМЕЮТ СМЫСЛ ТОЛЬКО ЕСЛИ УСТРОЙСТВО РАБОТАЕТ! Все остальное мазахизм и растрата времени и денег в пустую.

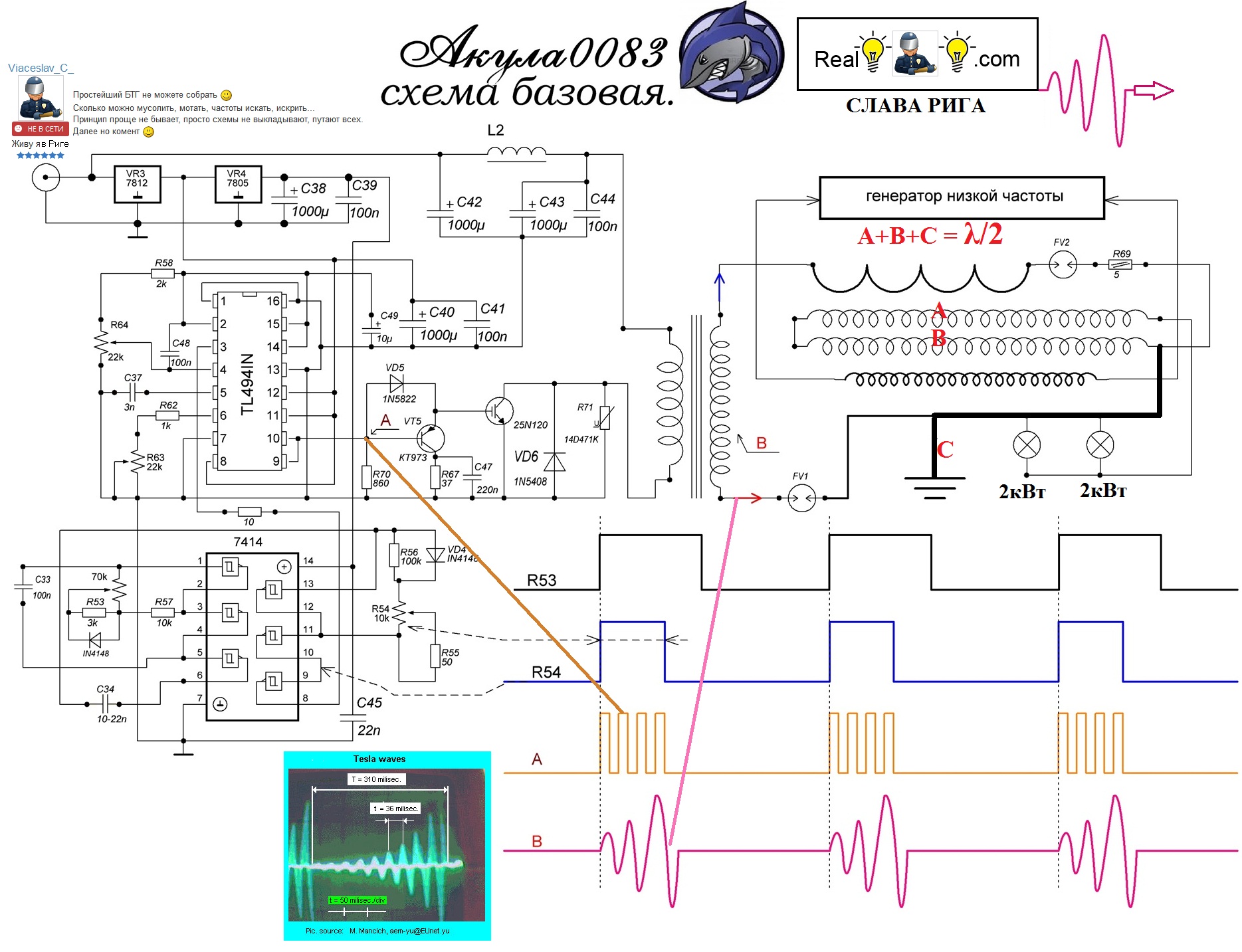

Простейший БТГ не можете собрать
Сколько можно мусолить, мотать, частоты искать, искрить...
Принцип проще не бывает, просто схемы не выкладывают, путают всех.
Далее но комент

Viaceslav_C_ пишет: Простейший БТГ не можете собрать
Сколько можно мусолить, мотать, частоты искать, искрить...
Принцип проще не бывает, просто схемы не выкладывают, путают всех.
Далее но комент

Без коммента это весёлые картинки

Alfic пишет:

Viaceslav_C_ пишет: Простейший БТГ не можете собрать
Сколько можно мусолить, мотать, частоты искать, искрить...
Принцип проще не бывает, просто схемы не выкладывают, путают всех.
Далее но комент

Без коммента это весёлые картинки

А меня поражает как ГРАНАТУ им в голову вбил кал бухой....просто пи......

Дополнение.

Беги странник в вертушке, не сдавайся, ты обязательно добежишь...

Конфигурация гранаты обусловлена всего лишь борьбой с размерами никакого волшебства в слоях, всего лишь фантазия.
Намотайте в один слой провод на трубе и получите довольно точный результат, правда это будет где то под метр.. не помню...
