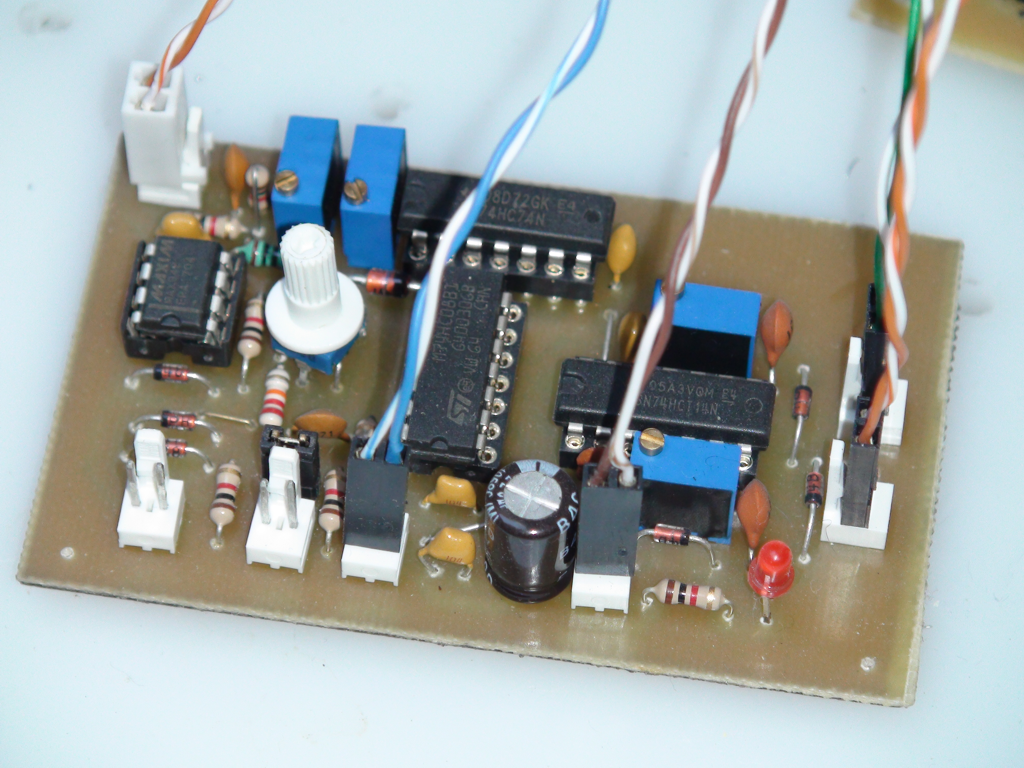

Вот что удалось найти у господина Livemaker. Кому интересно "Система управления" схема.

нафига такой огород, выше схема на одной микрухе ла7 фазосдвиг 360, ширина имп до 50 нан

Ну да, хороша.

igorek30 пишет:

igorek30 подскажи, зачем использовал в схеме 4046, да ещё на 5 ножку (запрет) вх. сигнал? Вроде синхронизация есть, импульс на ТТ сделал...

Наверное ошибка,так как вход 3 вывод микрухи 4046,далее вывода 11 и 12 через потенциометры 100К на общий.9 вывод через резистор либо на 2 вывод ,либо на 13. 5-8 общий провод,1 через 1К и светодиод на общий как захват частоты.

Всем, привет!

Эта ветка создана для размещения схем, печатных плат, фотографий некоторых узлов , которые использует Руслан Кулабухов в своих эксперементах. Цель- помочь тем , кто хочет что-то делать своими руками. Надеюсь эти материалы ускорять ваши работы.

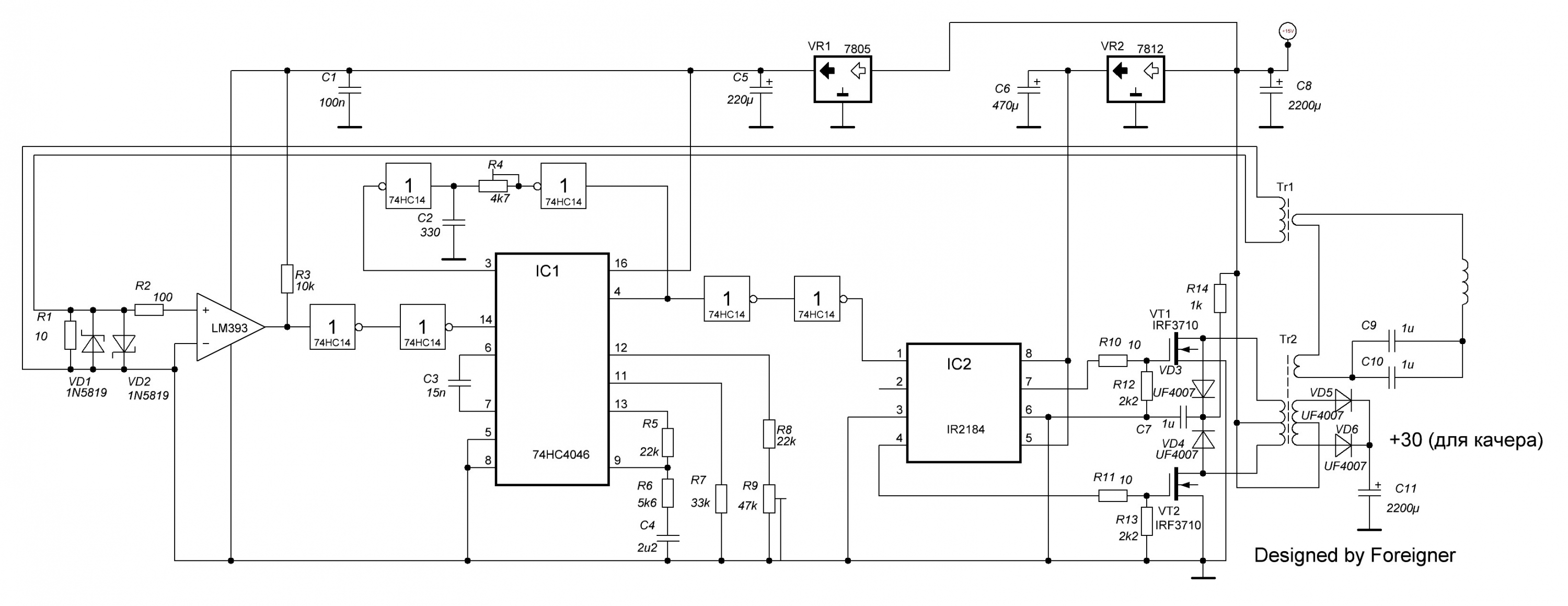

Первое что здесь хочу разместить- это схему пуш-пула с ФАПЧ. В основу легли работы Кухтецкого и материалы даташитов.

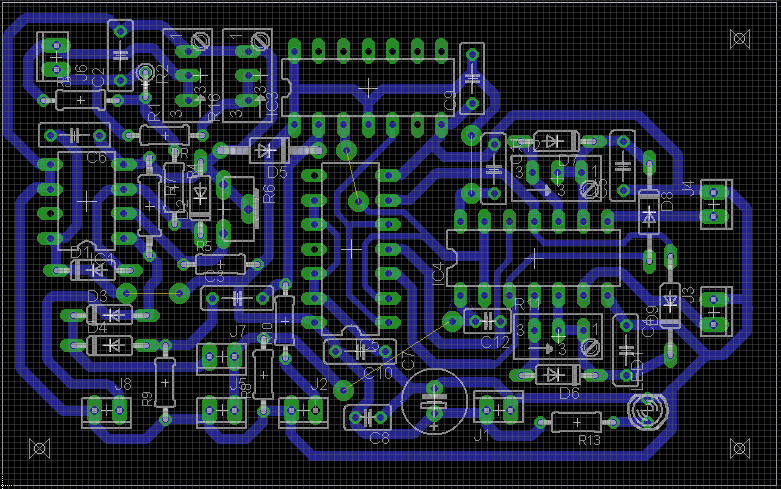

А вот и топология печатной платы.

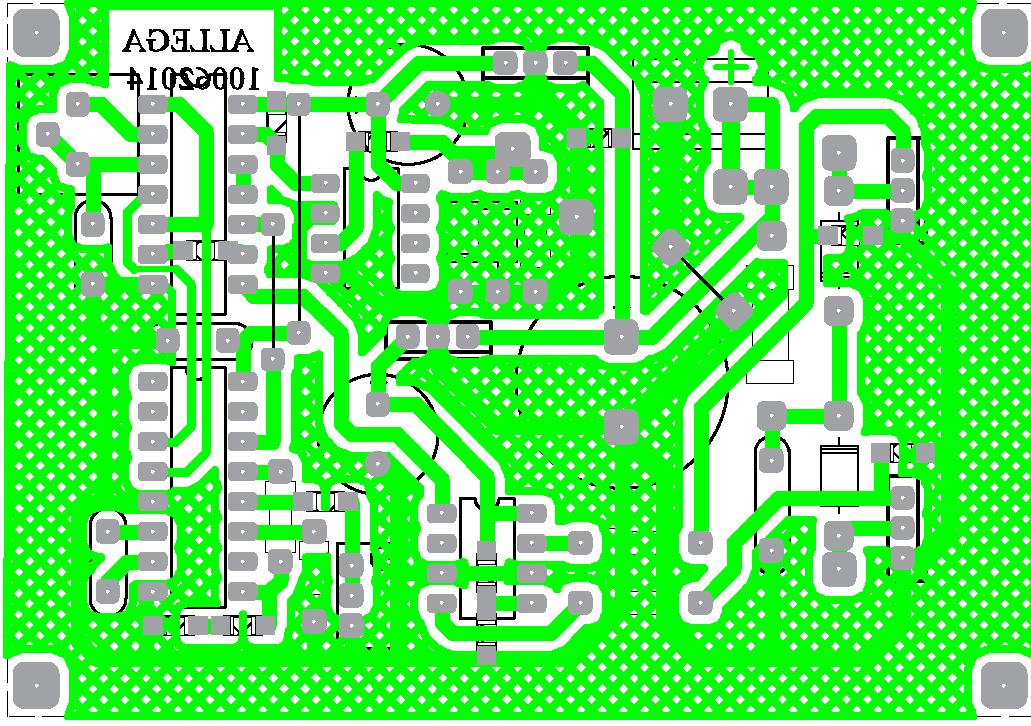

а также сам шаблон:




P.S. Обратите внимание в основную схему введены некоторые дополнения.

Схемы и печатные платы разрабатывались для личного использования, поэтому предполагаю , что могут возникнуть вопросы...

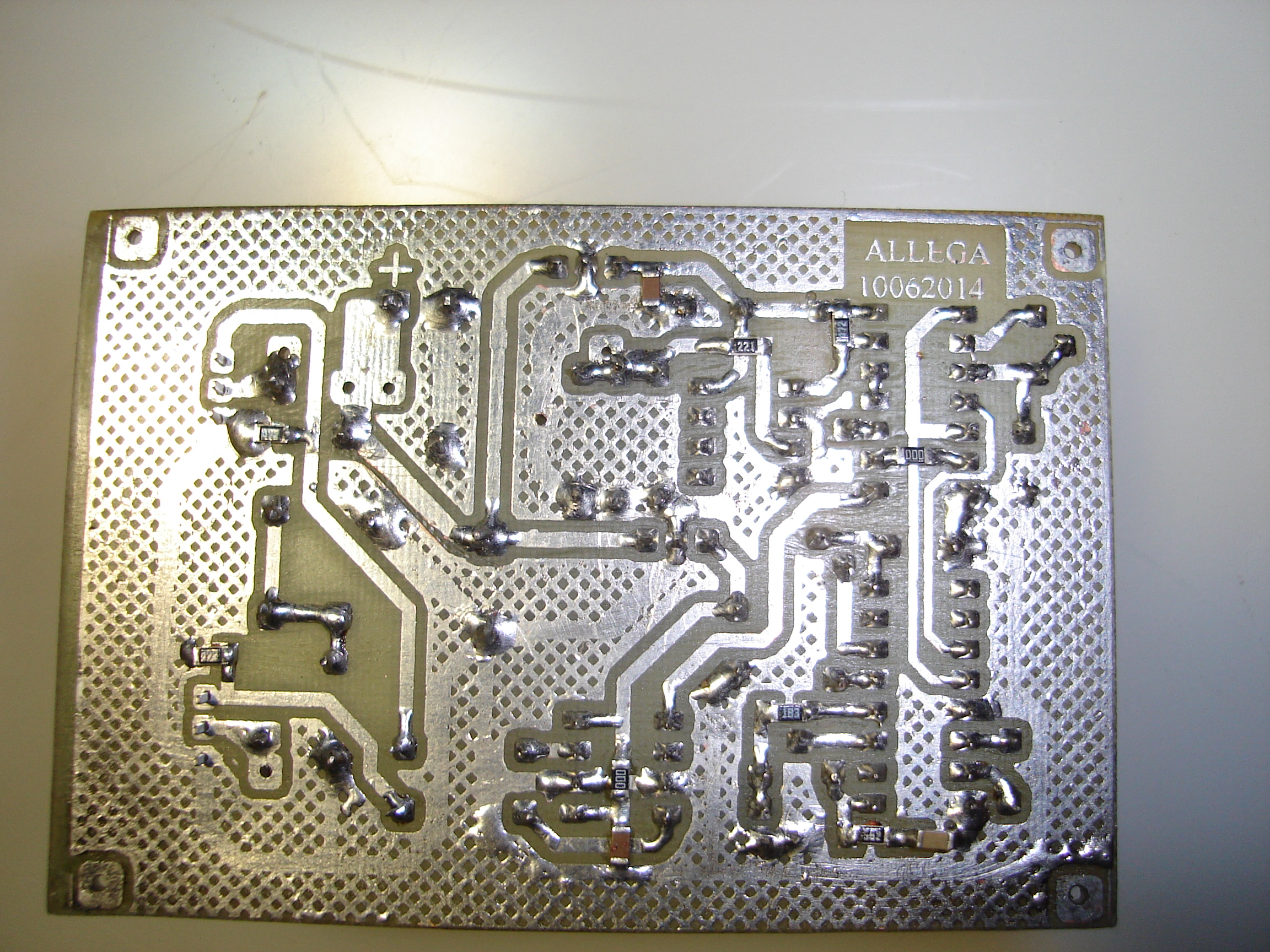

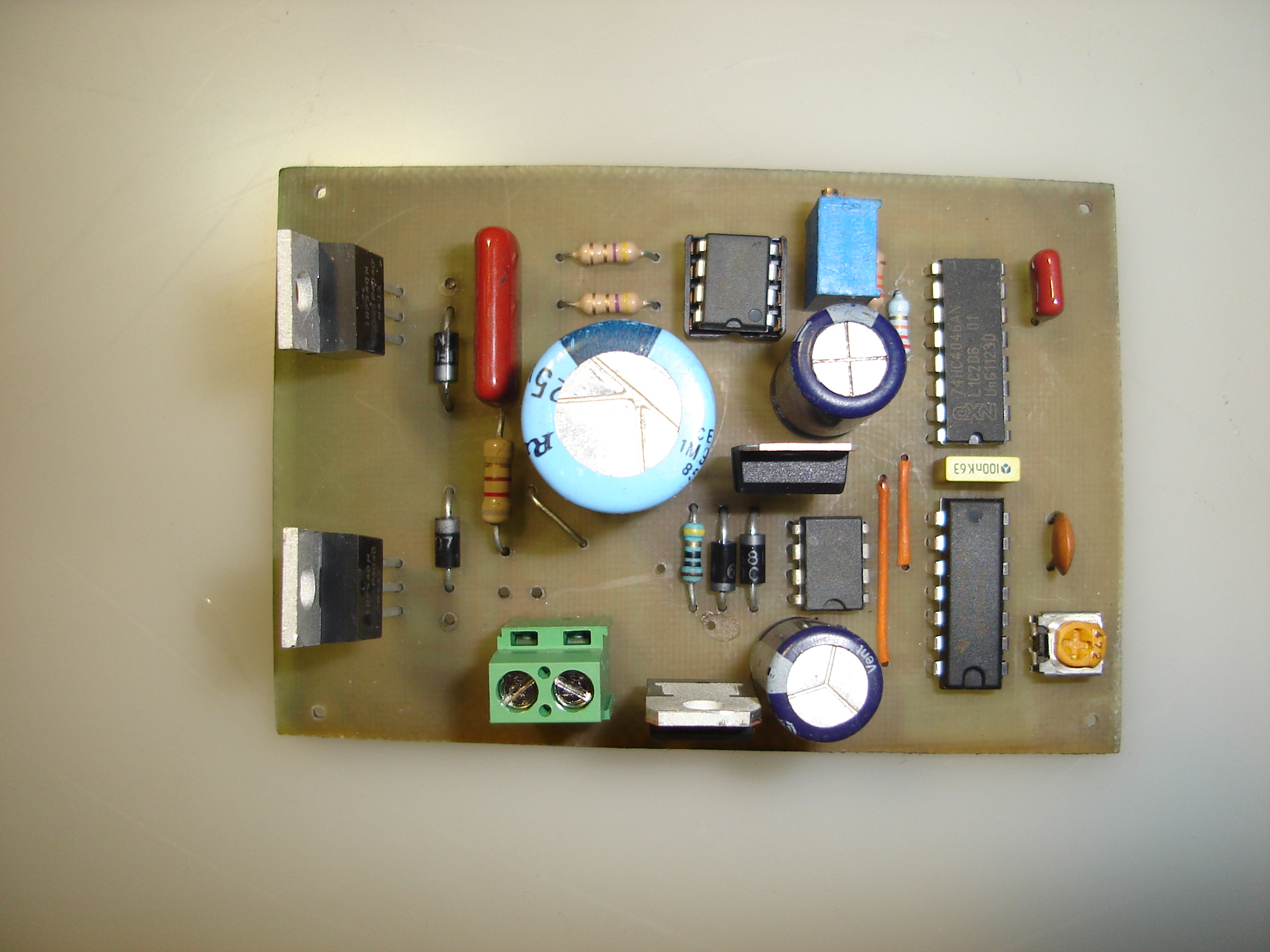

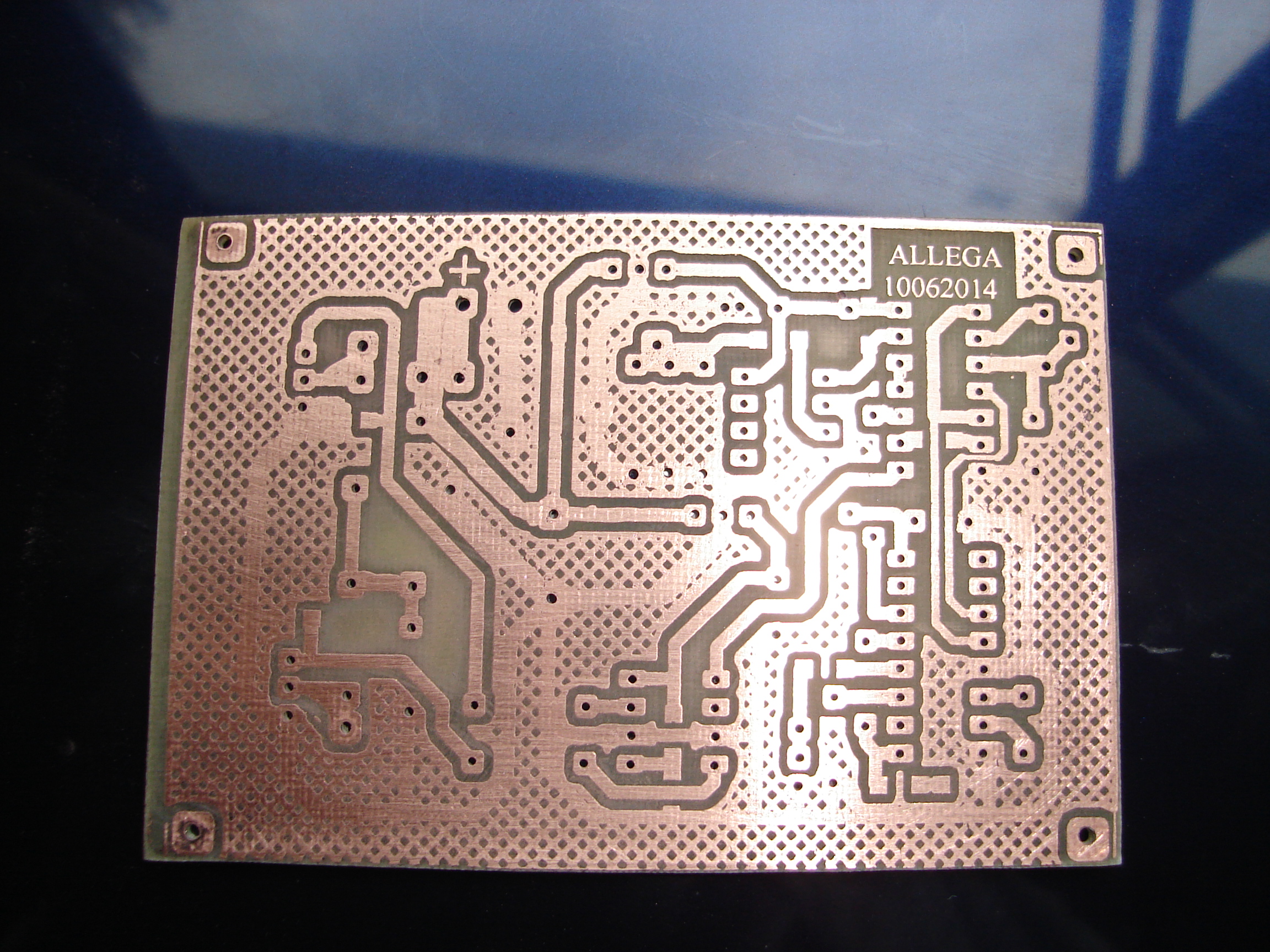

Несколько фотографий процесса сборки:

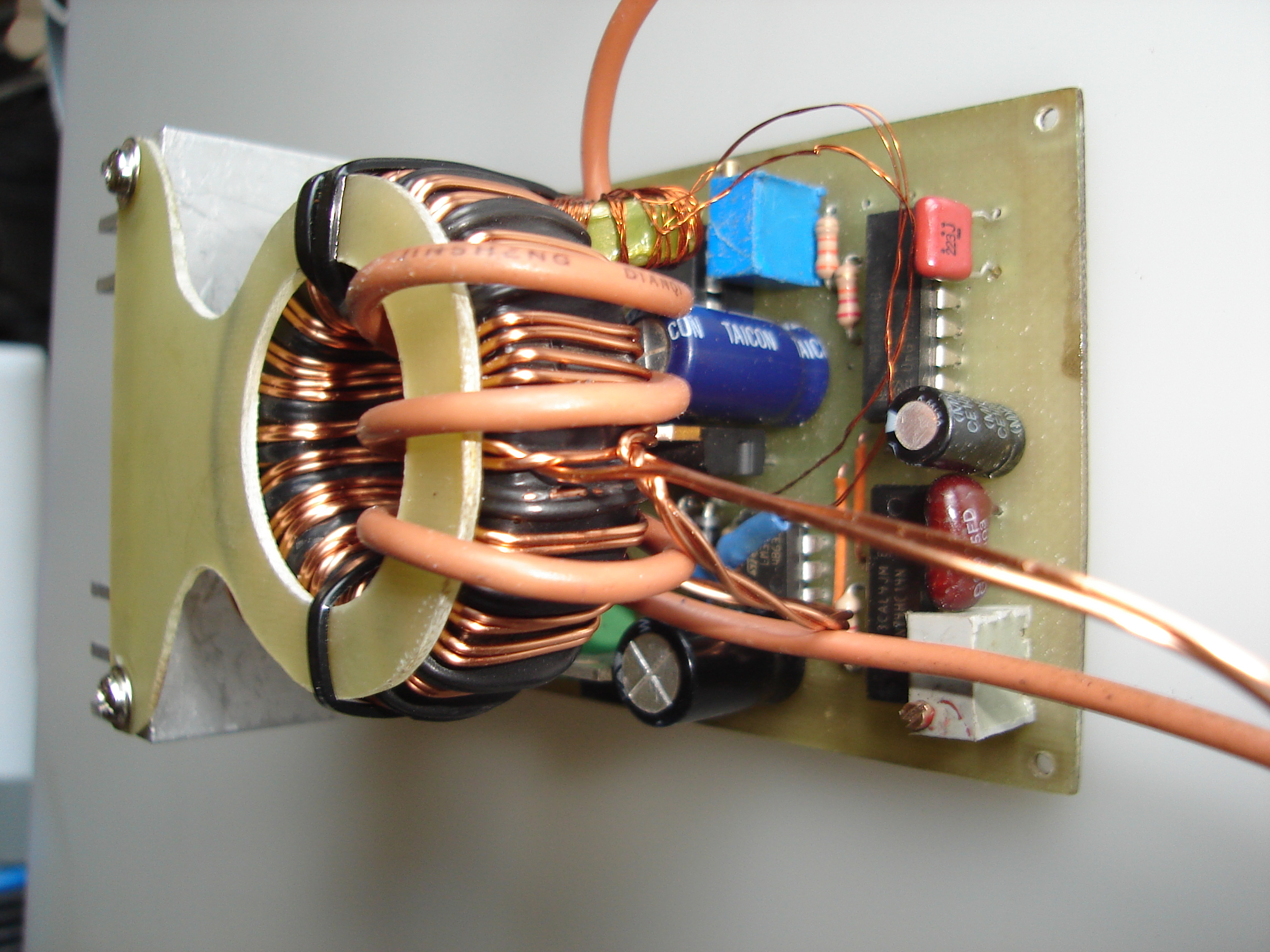

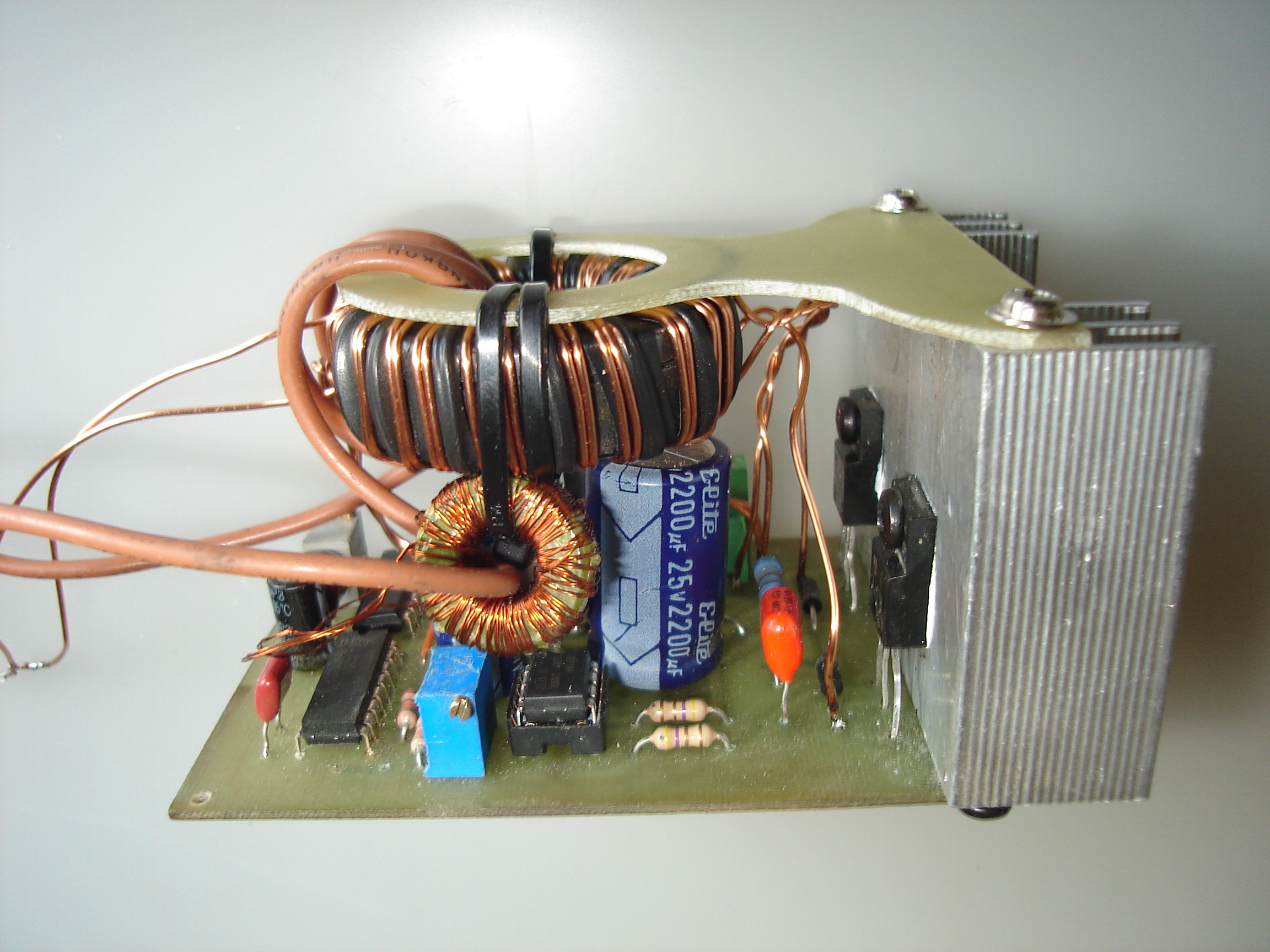

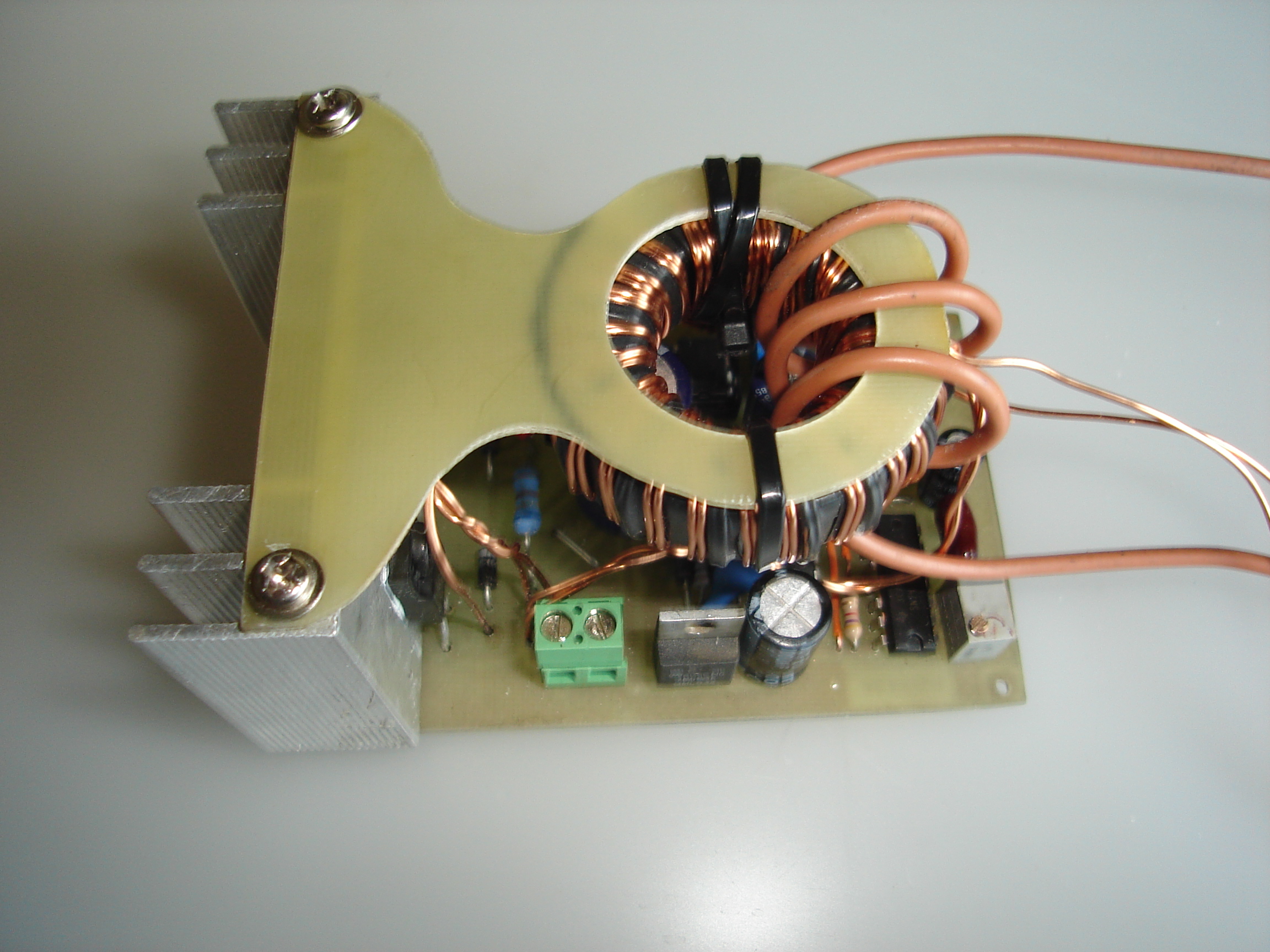

В сборе:







Также модули были успешно собраны нашими форумчанами: dainisn и mikmur.

Подтверждаю, все схемы рабочие и были изготовлены для Кулабухова.

Собственно мною собрано и проверена в работе.

Все что имеет Кулабухов это благодаря Олегу. Вот только за слова свои Кулабухов не отвечает. Много чего было обещано им и сказано, но не выполнено. Самое основное обещанная установка Олегу на весь YouTube или устроить публичную демонстрацию. Кто хочет дальше слушайте его, только толку мало будет. Идеи ищет человек....как стабилизировать и получить больше, еще больше киловатт.
