Анализ устройства Граната + Индуктор

zlatko2013 пишет: нарисуй стрелкой куда бить? а то так не понятно....

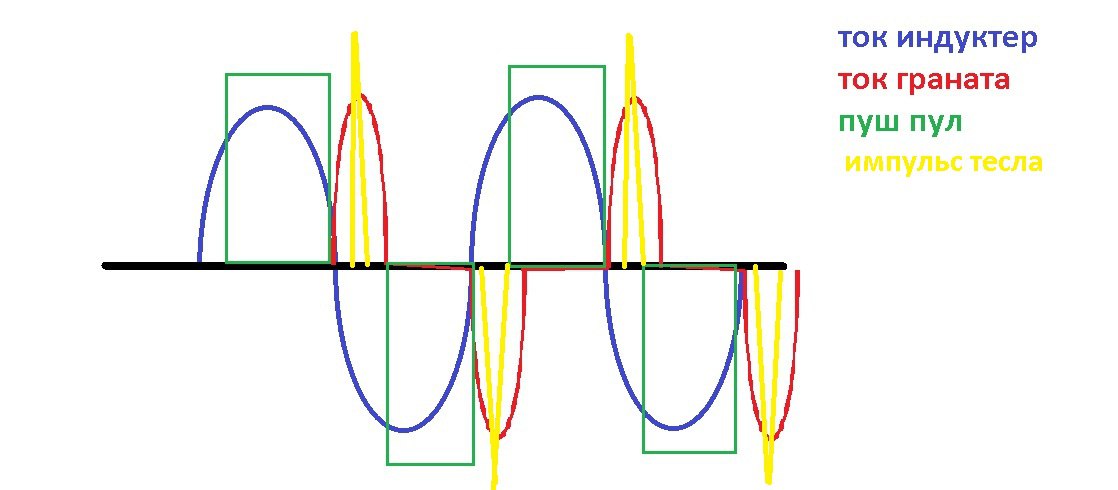

Если настроил гранату с индуктором по стоячей волне и получилось сдвинуть фазу тока ~ 180 градусов, то бей как выше, по рисунку! (бей в дет-тайм, в ток "съемной катушки")

Примерно так:

Здрасте коллеги,
На осциллограмме это выглядит так:

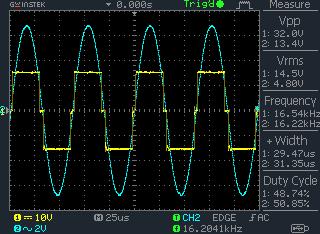

Фотка 1 синий луч съемная катушка выход ново трансформатора а-ля Граната Желтой луч сигнал с ключей пула.
Удар в область пики тока выход ново трансформатора, но надо помнить что ток на Гранате надо создать нагрузкой (100Вт мне хватает), допустим лампой, блоком питания. И эта нагрузка должна бить подключена к выходу деваиса она является минимум нагрузкой.

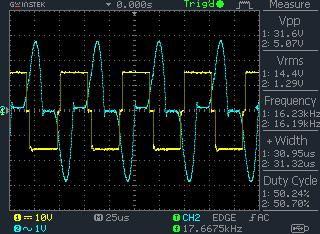

Фотка 2, синий луч ток на индуктор. Желтой луч сигнал с ключей пула

CD4013 пишет: Здрасте коллеги,
На осциллограмме это выглядит так:

Всё правильно!

CD4013 пишет: Здрасте коллеги,
ток на Гранате надо создать нагрузкой (100Вт мне хватает), допустим лампой, блоком питания. И эта нагрузка должна бить подключена к выходу деваиса она является минимум нагрузкой.

Подключать нагрузку через диодный мост?

Да нагрузка после моста, на накопительную емкость

CD4013 пишет: Да нагрузка после моста, на накопительную емкость

И самозапит есть?

Пока в процессе и нестабильно чуток мимо SSTC лупит ...
Надо новой синхронизатор в паять мои синтезатор частот!!!
Сежу пока на симуляторе ... комп слабоват натянет нормально время задающие цепы
Мне раньше бил синхронизатор улучшенная версия кривой схемки каково та там Олега тип кореша Руслана но это не главное тут в основе у моего П-П инвертора полноценный Синтезатор частот которой по дефаулту имел толка минимум деад тиме но скважность не мог я уменьшить ша придумал как сделать это нормально

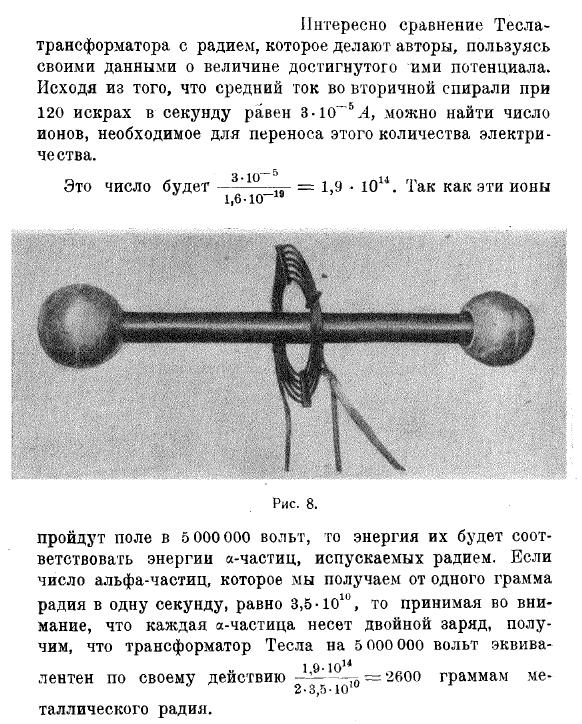

Для усложнения системы настройки (но без земли - без подбора длинны заземляющего кабеля) Можно сделать двойную установку! Вот видео про Теслу:









Но это позже!

Доброй вечер,

Ну вот и чета получается
Тут это видос кому интересно ...
До встреч, пока !!!

yadi.sk/i/RZoVuzebtmebV

CD4013 пишет: Доброй вечер,

Ну вот и чета получается
Тут это видос кому интересно ...
До встреч, пока !!!

yadi.sk/i/RZoVuzebtmebV

ПРИЯТНО СМОТРЕТЬ НА КАЧЕСТВО СБОРКИ, ТУТ МАЛО ТАКИХ...
