Анализ устройства Граната + Индуктор

Soufianemb

Объясни пожалуйста для чего нужна фольга на гранате?, она наверняка снизит частоту. Да она отрежет длину 3х витков горшка и они не будут влиять на длину обмотки индуктора, но с этим может справиться и конденсатор. Разорвём резонансные конденсаторы попалам и поставим с двух сторон, перемена слогаемых не влияет на сумму. Чего же добьёмся, оборачивая ненадёжной фольгой гранату?

Ещё моё видео понравилась установка Сергея перепахал свою.

Я так понимаю это мне ? что он даст и как вы себе это представили изобразите на схеме.

sas-78 пишет: Попробуй поставь диод между индуктором и гранатой

С диодом надо поиграться в разных вариантах

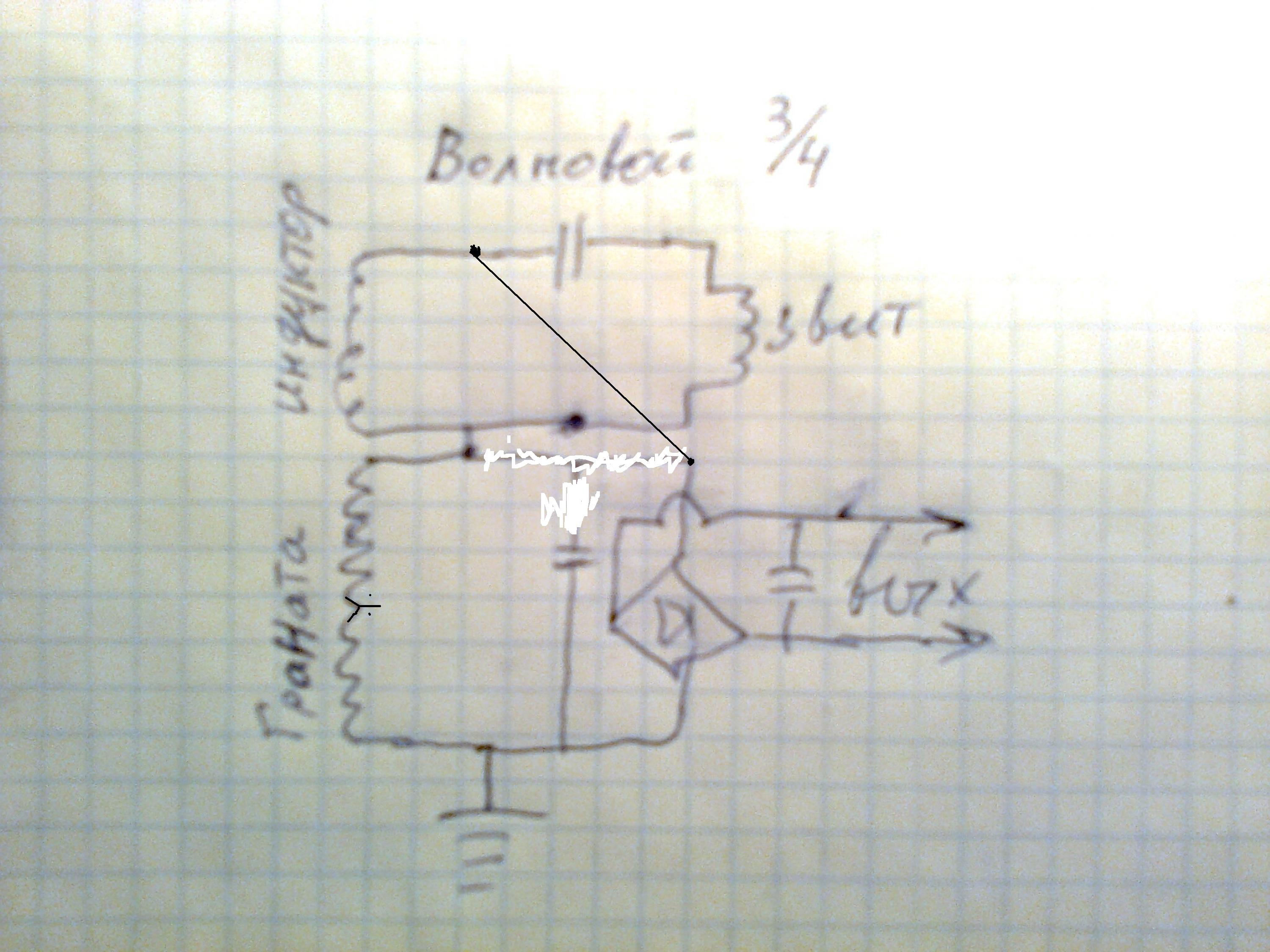

Есть такой вариант....
Забыл дорисовать варистор с верхнего конца индуктора на землю . Помните вариант с индуктором , его вариация с предохранением по напряжению...

Если рассмотреть схему другим взглядом то однополярный импульс высокого напряжения (высокой частоты не забывать) наводиться на индукторе, поскольку индуктор связон с 3 витками горшка то высоковольтный импульс (ВЧ) перемогничиваеться с горшка на 26-28 витковую катушку связанный с гранатой в процессе и заряжает на выходе конденсатор! При этом не забывать про защиту транзисторов пуш пула на выходе. Мой взгляд на схему.

где то как то так !

Доброго времени суток всем! Индуктор греется очень сильно , и ток потребления без нагрузки 5 ампер. Может у кого была похожая проблема, и как с этим справится ?

юрий777 поменяй конденсатор.

с этого места по подробнее можно
