ТЕМА: Опыты по Serj66610

Опыты по Serj66610 2 года 4 мес. назад #14717

  • tokar_ev
  • tokar_ev аватар
  • на форуме
  • Модератор
  • Сообщений: 36
  • Спасибо получено: 91
Два года назад на Странник.ру Сергей ("Serj66610") открыл тему "принципы выработки СЕ":
realstrannik.ru/forum/19-svobodnaya-ener...se.html?limitstart=0
и предложил провести простые опыты.
К сожалению потом он удалил свои посты.
Часть информации сохранили "Alexol", "aliak07", "sonar".
Некоторые посты будут перенесены сюда.
Последнее редактирование: 2 года 4 мес. назад от tokar_ev.
Гости не могут отвечать на сообщения.
Спасибо сказали: radioman, dorohov.alex, ziminv, Roman, with

Опыты по Serj66610 2 года 4 мес. назад #14718

  • tokar_ev
  • tokar_ev аватар
  • на форуме
  • Модератор
  • Сообщений: 36
  • Спасибо получено: 91
Alexol пишет:
sonar пишет:
Уважаемые коллеги, кто-нибудь сохранил посты автора темы, я не успел их сохранить??? Очень нужно!!!!!
Посты не сохранились, а тот архив с рисунками, который автор выкладывал, есть. Сюда не помещается, поэтому здесь : yadi.sk/d/hE-ikuPj5fLGG Там почти 35 М.
realstrannik.ru/forum/19-svobodnaya-ener...html?start=18#135988
Последнее редактирование: 2 года 4 мес. назад от tokar_ev.
Гости не могут отвечать на сообщения.
Спасибо сказали: dorohov.alex, ziminv, with

Опыты по Serj66610 2 года 4 мес. назад #14719

  • tokar_ev
  • tokar_ev аватар
  • на форуме
  • Модератор
  • Сообщений: 36
  • Спасибо получено: 91
aliak07 пишет:
Приветствую искателей СЕ!

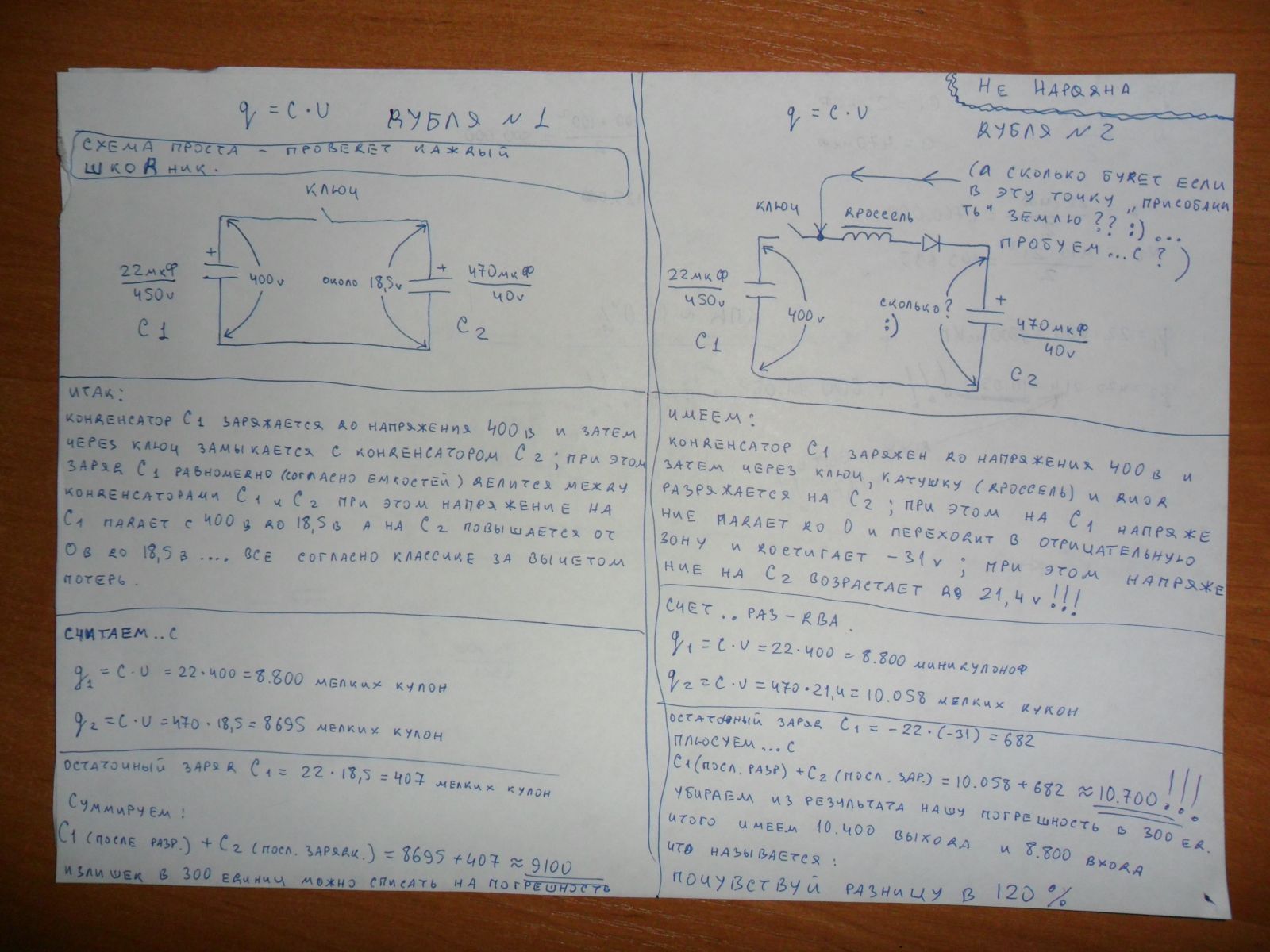

Сделал экс по первой картинке Serj66610.Конденсаторы применил типа МБГЧ.Левый 20мкФ, правый 200мкФ. Напряжение заряда первого 500В.
Результат: напряжение после замыкания ключа 42В. Считаем:
q1=20*500=10000
Q2=200*42=8400
Остаточный заряд С1 равен 20*42=840
Суммируем:
С1(после разряда)+С2(после заряда)=840+8400=9240
Недостаток в 760 списываем на потери и погрешность измерения.
Подключил дроссель и диод. В качестве дросселя использовал обмотку силового трансформатора на 220 Вольт мощностью примерно 100 Вт. Диод КД226.
Результат: после замыкания ключа напряжение на С1 падает до 0 ипереходит в отрицательную зону и достигает -100В, при этом напряжение на С2 возрастает до 56 В.
Считаем:
q1=20*500=10000
q2=200*56=11200
Остаточный заряд С1=-20*(-100)=2000
С1(после разряда)+С2(после заряда)=2000+11200=13200
Разница чувствуется!!!
Не заметил разницы с землей и без земли. Нужно повторить опыт с более точными измерениями.
Очень сожалею, что инфа от Serj66610 очень мало кого заинтересовала. Попробую поискать в этом направлении.
Из поста Serj66610 (#111879) был на стр.1, удален автором:



realstrannik.ru/forum/19-svobodnaya-ener...html?start=18#141210
Последнее редактирование: 2 года 4 мес. назад от tokar_ev.
Гости не могут отвечать на сообщения.
Спасибо сказали: dorohov.alex, ziminv, with

Опыты по Serj66610 2 года 4 мес. назад #14720

  • tokar_ev
  • tokar_ev аватар
  • на форуме
  • Модератор
  • Сообщений: 36
  • Спасибо получено: 91
aliak07 пишет:

Продолжил опыты по схеме Serj66610.
Убедился, что земля не влияет на результаты измерений.
Заменил дроссель. В качестве дросселя применил катушку намотанную в два провода на диаметре 50мм, три слоя 36+36+25 витков сечением 2,5мм2. Начало-конец соединены, индуктивность 4 мГ (готовилась к эксам по Тунгусу). Емкости и диод те же. С1 так же заряжал до 500В.
Результат: после замыкания ключа нпряжениена С1 падает и переполюсовывается до -320В. Напряжение на С2 возрастает до 76В.
Считаем:
q1=20*500=10000
q2=200*76=15200
Остаточный заряд С1 q1=-20*(-320)=6400
Заряд С1(после разряда)+С2(после заряда) q=6400+15200=21600!!! Откуда такая прибавка?
Подключение земли не влияет на результаты измерений. Может кто-то еще занимался этими эксами?
ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ]

realstrannik.ru/forum/19-svobodnaya-ener...html?start=36#141244

aliak07 пишет:
Продолжил опыты по схеме Serj66610.
Дроссель у меня был с ферритовым сердечником (столбик из ферритовых горшков) и поэтому у него индуктивность была 4 мГ.
Убрал сердечник. Индуктивность стала 0,47 мГ. Повторил опыт. Цифры практически не изменились, хотя я ожидал, что что-то измениться.
realstrannik.ru/forum/19-svobodnaya-ener...html?start=36#141322

aliak07 пишет:
В своем эксе я использовал конденсасор С1 на 500В, а С2 на 1000В (неполярные типа МБГЧ). У автора С2 на 40В. Но это не имеет значения так как конденсатор на 22мкФ с напряжением 400В не сможет зарядить конденсатор емкостью 470мкФ до 400В. Автор мог бы взять конденсатор и на более высокое напряжение, но от этого ничего бы не изменилось. Он все равно при таких соотношениях емкостей зарядится до 21,4В (во втором опыте).Теперь расчет произведем соблюдая размерности.
q=C*U, где q-заряд конденсатора в Кулонах, С-емкость в Фарадах, U-напряжение в Вольтах.
Для моего последнего экса:
q1=C*U=0,00002*500=0,01Кл
q2=C*U=0.0002*76=0,0152Кл
Остаточный заряд С1 q=0,00002*320=0,0064Кл
Суммарный заряд С1 и С2 после заыкания ключа q=0.0064+00152=0,0216Кл
Да, заряд увеличился примерно вдвое.
Но если посчитать энергию:
Энергия С1 W1=q*q/2C=0.01*0.01/2*0.00002=2,5Дж
Энергия С2(после заряда) W2=q*q/2C=0.0152*0.0152/2*0.0002=0,5776Дж
Энергия С1(после разряда) W1=q*q/2C=0.0064*0.0064/2*0.00002=1,024Дж
Суммарная энергия W=W1+W2=1,024+0,5776=1,6016Дж, что меньше 2,5Дж
Прибавки энергии нет. Жаль, что автор покинул ветку. Может он что-нибудь объяснил бы нам. В его архиве есть интересная инфа, но как с ней разобраться.
realstrannik.ru/forum/19-svobodnaya-ener...html?start=36#141437

aliak07 пишет:
А теперь сравним энергию с первым опытом (без дросселя):
Заряд С1 q1=C*U=0,00002*500=0,01Кл Замыкаем ключ.
Заряд С2 q2=C*U=0.0002*42=0.0084Кл
Заряд С1 (остаточный) q1=C*U=0.00002*42=0.00084Кл
Энергия С1 W1=q1*q1/2*C1=0.01*0.01/2*0.00002=2.5Дж
Энергия С1 (после разряда) W1=0,00084*0,00084/2*0,00002=0,01764Дж
Энергия С2 (после заряда) W2=0.0084*0.0084/2*0,0002=0,1764Дж
Суммарная энергия W=W1+W2=0.01764+0,1764=0,19404Дж
Сравниваем: без дросселя 0,19404Дж и с дросселем 1,6016Дж.Впечатляющая разница. Может так нужно считать прибавку?. Может в этом вся фишка?. Может еще кто-нибудь попробует этот небольшой экс?
realstrannik.ru/forum/19-svobodnaya-ener...html?start=36#141447

aliak07 пишет:
... В моем опыте я использовал конденсатор на 1000В. Первый конденсатор должен быть обязательно неполярный,так как он переполюсовывается. Так что это можно не обсуждать. Чтобы не сомневаться в результатах автора я провел опыт с конденсатором 200мкФ на 100В. Использовал электролитический конденсатор. Цифры те же, что и с конденсатором на 1000В. Хотя первый конденсатор я заряжал до 500В. Я привожу факты, а не предположения. Но главное не это. Автор пытался донести до нас основы принципа получения избыточной энергии. Сейчас анализирую полученные цифры и пытаюсь что-нибудь понять. Провожу опыты с различными емкостями и индуктивностями, с землей и без земли. Произвожу расчеты заряда конденсаторов и энергий полученных конденсаторами. В этом что-то есть.
realstrannik.ru/forum/19-svobodnaya-ener...html?start=36#141534
Последнее редактирование: 2 года 4 мес. назад от tokar_ev.
Гости не могут отвечать на сообщения.
Спасибо сказали: dorohov.alex, with

Опыты по Serj66610 2 года 4 мес. назад #14721

  • tokar_ev
  • tokar_ev аватар
  • на форуме
  • Модератор
  • Сообщений: 36
  • Спасибо получено: 91
Пост #142085:

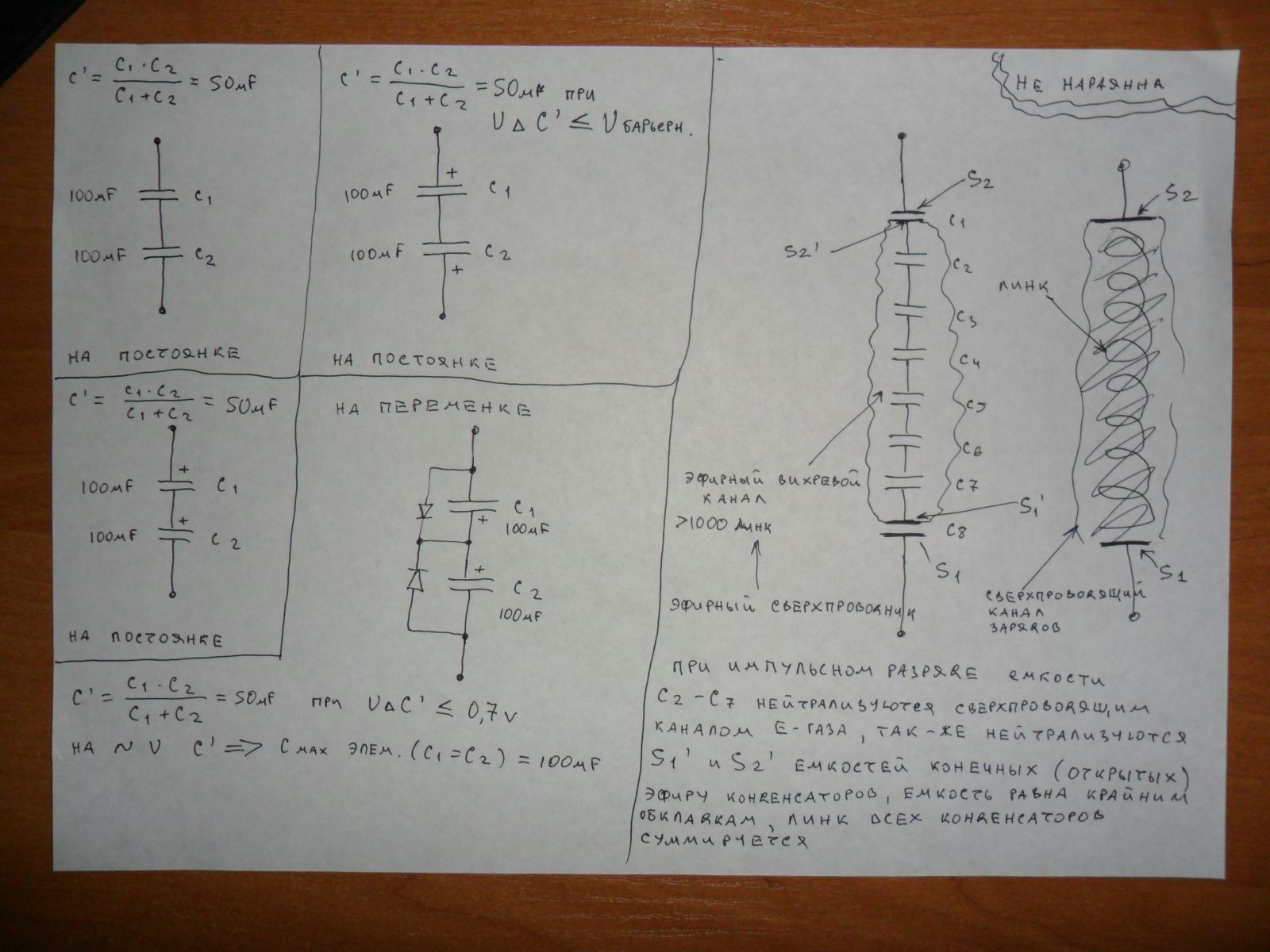

Схема Serj66610 из его поста (#111879, был на стр.1) удалённого автором:



По схеме Serj66610 приведённой в (#111879) пробовал заряженный до 100Вольт конденсатор 10мкФ(бумажный МБГП на 630в) разряжать на конденсатор 200мкФ(тоже бумажный МБГВ на 1000в).При непосредственном подключении остаётся на обеих кондёрах по 4,9 Вольта: заряд на первом 10мкф*100Вольт = 1000ед., а после подключения 210мкФ*4,9Вольт = 1029ед. При разряде через диод КД226 и дроссель от 400 Вт ДРЛ (0,112Гн/1,2ома) на кондёре 10мкФ становится минус 77 Вольт(заряд 770ед), а на 200мкФ становится 9,3 Вольта (заряд 1860ед.). Итого при исходном заряде 1000ед на конденсаторах становится заряд 2630ед. - в 2,63 раза больше.
Как рекомендовал raven в (#141528) и Grom в (#142049) подключил ЕЩЁ диод с общего минуса к точке соединения диод-дроссель: на кондёре 10мкф остаётся менее 1Вольта, а на 200мкФ стало 20,4 Вольта (заряд 4080ед) - это в 4 раза больше исходного заряда. Аналогично при конденсаторах 20мкФ и 200мкФ прирост заряда в 3раза, а при 40мкФ и 200мкФ- прирост в 2 раза. При 5мкФ и 200мкФ прирост заряда в 5,6 раза, а при 2мкФ и 200мкФ - в 9 раз. По энергии C*U*U/2 в любом случае передача с потерями : например при 2мкф/100вольт (энергия 10000ед), а переходит в 200мкФ/9вольт (энергия 8100ед), то есть передача ЭНЕРГИИ равна 0,81 раза, хотя ЗАРЯД возрастает в 9 раз.
realstrannik.ru/forum/19-svobodnaya-ener...html?start=72#142085
Последнее редактирование: 2 года 4 мес. назад от tokar_ev.
Гости не могут отвечать на сообщения.
Спасибо сказали: dorohov.alex, with

Опыты по Serj66610 2 года 4 мес. назад #14722

  • tokar_ev
  • tokar_ev аватар
  • на форуме
  • Модератор
  • Сообщений: 36
  • Спасибо получено: 91
2577599 пишет:
Существуют процессы, которые протекают с выполнением закона сохранения энергии (но без сохранения заряда), другие же могут проходить по закону сохранения заряда (но без выполнения закона сохранения энергии, т.к.заряженный конденсатор - открытая система). Чтобы получить необходимый результат нужно подобрать правильные процессы и главное – направление преобразования в них. А затем можно составить цепочку их чередования и закольцевать ее. Но для начала необходимо хорошо разобраться в этих процессах.

Вложенный файл:

Имя файла: FK_2014-04-07.doc
Размер файла:41 KB

realstrannik.ru/forum/19-svobodnaya-ener...html?start=90#142233

with пишет:
...Вы не пробовали сравнить какой будет импульса отклика, если импульс накачки будет с большим током и малым напряжением, и большим напряжением с малым током?...

Пробовал, и даже отчет на этот счет написал с табличными данными, но народ .. как всегда ...

Вложенный файл:

Имя файла: With__2013_07_09_.pdf
Размер файла:785 KB


realstrannik.ru/forum/19-svobodnaya-ener...tml?start=450#141633

with пишет:
...В результате оказалось то, что в общем все вроде как и должны знать, однако не осознают... чем выше скорость изменения тока ( скачкообразное изменение ) тем больше амплитуда отклика - при его фиксированной длительности! . А если у нас длительность импульса остается неизменной, растет только его амплитуда- значит растет и энергия которую несет в себе такой импульс. Понимаете.. по той же ТОЭ например, всегда и везде должен сохраняться баланс энергий, и если у вас возросла амплитуда - непременно сожмется длительность .. так чтоб площадь импульса всегда будет константой .. а следовательно и энергия будет константой. Но работа, которую я провел - показала что это не так, амплитуда импульса ( отклика ) растет вместе с скоростью изменения тока в катушке ( быстрота нарастания и спада тока), а длительность импульса остается прежней, во всяком случае в том пределе питающих параметров - которые Я смог задать, при этом средняя питающая энергия оставалась константой, потому что с питающим импульсом как раз все было так как надо, если Я увеличивал его амплитуду, значит уменьшал длительность - так чтоб энергия оставалась той же.
Из всего этого можно заключить буквально следующее : Для любой катушки можно подобрать такой питающий импульс, которой спровоцирует от катушки ответный импульс с большей энергией.

С уважением, Дмитрий.
realstrannik.ru/forum/19-svobodnaya-ener...tml?start=450#141684
Последнее редактирование: 2 года 4 мес. назад от tokar_ev.
Гости не могут отвечать на сообщения.
Спасибо сказали: with

Опыты по Serj66610 2 года 4 мес. назад #14723

  • tokar_ev
  • tokar_ev аватар
  • на форуме
  • Модератор
  • Сообщений: 36
  • Спасибо получено: 91
Пост #142449:

По схеме Serj66610 из поста (#111879, был на стр.1), удалённого автором, проводились опыты.
ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ]


В посте (# 142004) NEOmult проводил опыт, применяя ДРОССЕЛЬ 470мкгн и не увидел прибавки ЗАРЯДА. При десятках - сотнях микрофарад ёмкостей такой дроссель что кусок провода, ничем не отличается от опыта без дросселя (#111879, стр.1, слева), только потери на диоде. Дроссель надо порядка (0,1 Гн - 1 Гн) с хорошей добротностью и ешё один диод.
realstrannik.ru/forum/19-svobodnaya-ener...html?start=90#142449
Последнее редактирование: 2 года 4 мес. назад от tokar_ev.
Гости не могут отвечать на сообщения.

Опыты по Serj66610 2 года 4 мес. назад #14724

  • tokar_ev
  • tokar_ev аватар
  • на форуме
  • Модератор
  • Сообщений: 36
  • Спасибо получено: 91
aliak07 пишет:

Из поста Serj66610 ошибочно удаленного автором:

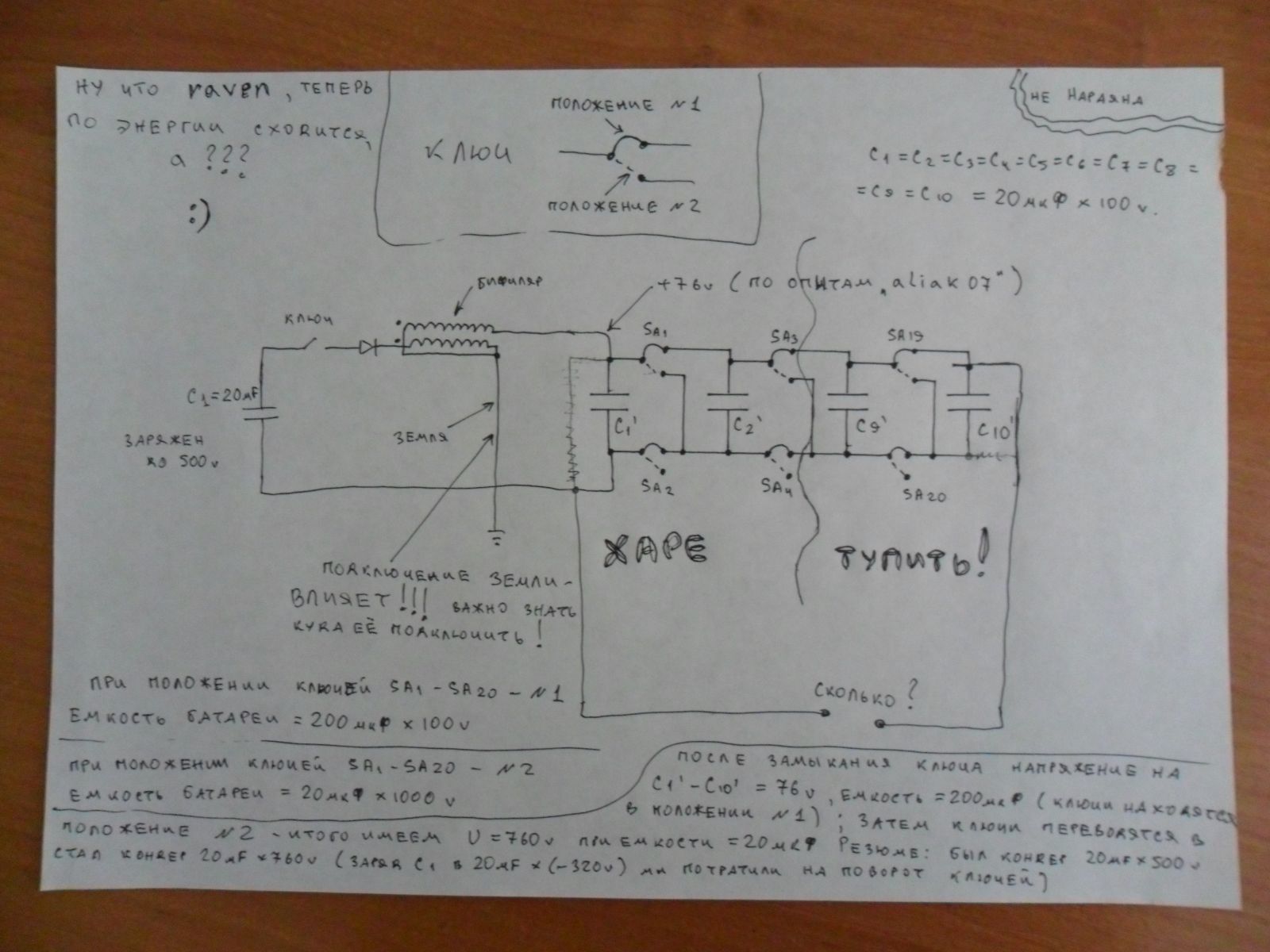

Провел опыт по схеме с батареей конденсаторов и переключателями. Да, при переходе с паралельного на последовательное включение конденсаторов напряжение становится 760В. Почему Serj66610 считает, что при этом общая емкость последоват6ельно соединенных конденсаторов по 20мкФ будет 20мкФ? Мое мнение такое. Прошу больно не пинать. При заряде батареи последовательно соединенных конденсаторов заряды на всех конденсаторах одинаковые, так как от источника питания они поступают только на внешние обкладки, а на внутренних они получаются только за счет разделения зарядов. При заряде паралельно соединенных конденсаторов заряды от источниеа поступают на все обкладки. При этом при переключении заряженных конденсаторов с паралельного на последовательное соединение емкость батареи можно считать как и емкость аккумуляторной батареи. В аккумуляторной батарее емкость одного элемента равна емкости батареи (при последовательном соединении злементов). ИМХО конечно.
realstrannik.ru/forum/19-svobodnaya-ener...html?start=90#142455
Последнее редактирование: 2 года 4 мес. назад от tokar_ev.
Гости не могут отвечать на сообщения.
Спасибо сказали: with

Опыты по Serj66610 2 года 4 мес. назад #14725

  • tokar_ev
  • tokar_ev аватар
  • на форуме
  • Модератор
  • Сообщений: 36
  • Спасибо получено: 91
Пост #142627:

Из поста Serj66610 (#142464), удалённого автором:



Для Serj66610. В посте (#141785) Вы сказали про особый вид намотки катушки, увеличивающий выход энергии. Пожалуйста сообщите, что это, хорошо бы рисунок с размерами или фото.
realstrannik.ru/forum/19-svobodnaya-ener...html?start=90#142627
Последнее редактирование: 2 года 4 мес. назад от tokar_ev.
Гости не могут отвечать на сообщения.
Спасибо сказали: with

Опыты по Serj66610 2 года 4 мес. назад #14726

  • tokar_ev
  • tokar_ev аватар
  • на форуме
  • Модератор
  • Сообщений: 36
  • Спасибо получено: 91
Пост #142654:

Из поста Serj66610 (#141785):
Serj66610 пишет:

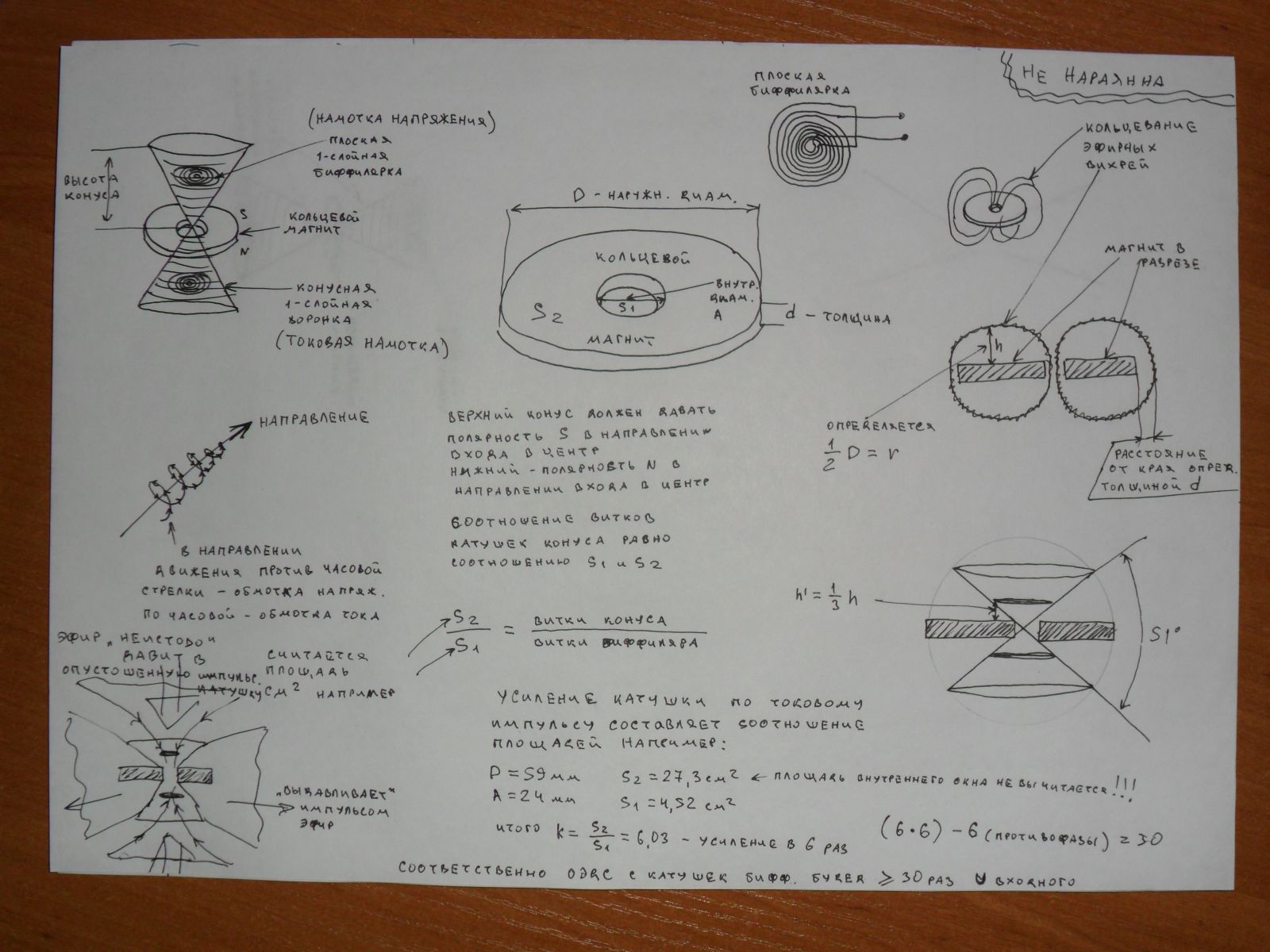

... скажу больше,существует особый тип намотки катушки(катушка в катушке)которые позволяют получить энергию во втором кондере в 176вольт. ...

Из поста Serj66610 (#142656), удалённого автором:


Цитата от "Serj66610" #142640 (удалён автором):
"катушка должна быть такой,что-бы два "конуса" окна преграждала противофазная намотка начала подачи импульса-аналог-трубка-воронка,внутри которой навстречу движутся два молотка".

Рисунок катушки приведён из поста Сергея (#142656), удалённого автором.
Здесь информации больше, чем в полутора строчках приведённой цитаты.
realstrannik.ru/forum/19-svobodnaya-ener...html?start=90#142627
Последнее редактирование: 2 года 4 мес. назад от tokar_ev.
Гости не могут отвечать на сообщения.
Спасибо сказали: AntonW, with

Опыты по Serj66610 2 года 4 мес. назад #14727

  • tokar_ev
  • tokar_ev аватар
  • на форуме
  • Модератор
  • Сообщений: 36
  • Спасибо получено: 91
Пост #142862:

Из поста Serj66610 (#111879):



Из поста Serj66610 (#141785):



Из поста Serj66610 (#141547):



Удивительна ГЛУПОСТЬ, когда всего по ОДНОМУ некорректному опыту делаются стратегические выводы и принимаются судьбоносные решения. В посте(#142449) я уже приводил пример как NEOmult (#142004) провёл ОПЫТ по перезарядке кондёров десятки-сотни микрофарад через ДРОССЕЛЬ всего 470мкгн !!! - и НЕ УВИДЕЛ прироста ЗАРЯДА, ведь надо 0,1-1 Гн с хорошей добротностью.
Мои опыты (#142085) показали прирост ЗАРЯДА от 2 раз( т.е 200%) (при 40мкФ на 200мкФ через дроссель от 400 Вт ДРЛ с 0,112Гн/1,2ом) до 9 раз( т.е. 900%) (при 2мкФ на 200мкФ).
Зависимость прироста заряда: корень квадратный из отношения ёмкостей, умноженный на КПД (0,7-0,95)цепи.
Разумеется это не прирост ЭНЕРГИИ, передача энергии здесь порядка 0,8 (т.е.80%).

Парадокс батареи ёмкостей при ПАРАЛЛЕЛЬНОМ заряде и ПОСЛЕДОВАТЕЛЬНЫМ включении при разряде понимается просто расчётами на бумаге и легко проверить практически в железе.
realstrannik.ru/forum/19-svobodnaya-ener...tml?start=108#142862
Последнее редактирование: 2 года 4 мес. назад от tokar_ev.
Гости не могут отвечать на сообщения.
Спасибо сказали: with

Опыты по Serj66610 2 года 4 мес. назад #14728

  • tokar_ev
  • tokar_ev аватар
  • на форуме
  • Модератор
  • Сообщений: 36
  • Спасибо получено: 91
Пост #144366:

Из поста Serj66610 (#146068), удалённого автором:



Цитата от "Serj66610" (пост #141873, удалён автором):
"P.S.совет:
можете начинать делать преобразователь на 50 Гц/220в с 12вольт ватт так на 20-30,с прямоугольной формой сигнала(так транзисторы меньше греются),после него поставите самопальный феррорезонансный фильтр,что-бы ваши прямоугольники в синусоиду выровнять...а то на прямоугольнике потом трансы гудят(и на самозапитку то-же)(схему в иннете найдете)...он вам понадобится в дальнейшем для автономной установки."...
realstrannik.ru/forum/19-svobodnaya-ener...tml?start=108#144366



Alexol пишет:
Хороший материал по резонансному фильтру -
hw4.ru/inverter-sine-wave
А здесь интересное решение - резонансный фильтр с вольтодобавкой -
hw4.ru/inverter-sine-wave-feedback



realstrannik.ru/forum/19-svobodnaya-ener...tml?start=108#144395
Последнее редактирование: 2 года 4 мес. назад от tokar_ev.
Гости не могут отвечать на сообщения.
Спасибо сказали: with

Опыты по Serj66610 2 года 4 мес. назад #14729

  • tokar_ev
  • tokar_ev аватар
  • на форуме
  • Модератор
  • Сообщений: 36
  • Спасибо получено: 91
aliak07 пишет:
Собрал на макетке преобразователь =12/~220В. Схему применил самую распространенную. Задающий ген и делитель частоты на К561ТМ2. Далее попробовал усилитель на КТ827, но на IRFZ44N работает лучше. Меньше нагрев и ток холостого хода. Трансформатор применил ТПП-296-127/220-50. Задействовал все обмотки. Ток холостого хода 0,2А. Обкатал длительно от автомобильного аккумулятора. Транзисторы на небольших радиаторах, но почти не греются. В качестве нагрузки лампочка 220В 60Вт. Напряжение на лампочке ровно 220В. Собираю начистовую в корпус от компьюторного блока питания. В общем схемка проста и неплохо работает. Главное в настройке удачно подобрать или правильно намотать трансформатор. Потом займусь фильтром.



realstrannik.ru/forum/19-svobodnaya-ener...tml?start=108#144579
Последнее редактирование: 2 года 4 мес. назад от tokar_ev.
Гости не могут отвечать на сообщения.
Спасибо сказали: with

Опыты по Serj66610 2 года 4 мес. назад #14730

  • tokar_ev
  • tokar_ev аватар
  • на форуме
  • Модератор
  • Сообщений: 36
  • Спасибо получено: 91
Пост #145467.
Для проверки параллельного соединения заряда конденсаторов и последовательного соединения при разряде сделал "МИКРОсборки": реле с 4-мя переключающими контактами (мощное ТКЕ54ПД1, можно РЭН33 и др.) и два конденсатора (МБГП-1 10мкФ/630В). Общая ёмкость 20,0мкФ при параллельном соединении (реле запитано) и 5,0 мкФ при последовательном соединении (реле обесточено). Две таких сборки дают 40,0мкФ параллельно и 2,50мкФ последовательно - измерялось прибором Е7-8. Заряд производился от источника питания Б5-49 (0-99,9вольта, 0-1А).
Перезаряд на конденсатор С2(также 10,0мкФ/630В) производился НЕ НАПРЯМУЮ через тумблер (как просил "kater" в #142537, стр.8), а через ДВА диода и дроссель по схеме: с(+) батареи конденсаторов С1*(или эталонного С1=10,0 мкФ) через первый диод на дроссель и в эту же точку второй диод с общего (-), другой конец дросселя к (+) ЗАРЯЖАЕМОГО конденсатора С2=10,0мкФ. Дроcсель применил от фильтра питания (ЯР4.752.083 с индуктивностью L=0,2Гн, сопр.пост.току 1,5 ома,а сопротивление потерь 170 ом на 1кГц). При таком перезаряде на заряжаемый пустой конденсатор С2 переходит около 90% напряжения (заряда) с С1 или ЗАРЯДА батареи С1*.
(схему добавлю)
realstrannik.ru/forum/19-svobodnaya-ener...tml?start=126#145467
Последнее редактирование: 2 года 4 мес. назад от tokar_ev.
Гости не могут отвечать на сообщения.
Спасибо сказали: with

Опыты по Serj66610 2 года 4 мес. назад #14731

  • tokar_ev
  • tokar_ev аватар
  • на форуме
  • Модератор
  • Сообщений: 36
  • Спасибо получено: 91
aliak07 пишет:
Спасибо Serj66610 за новую информацию, но не могли бы вы хотя бы немного прокомментировать Ваши фото.
realstrannik.ru/forum/19-svobodnaya-ener...tml?start=126#147013
Вложения:
Последнее редактирование: 2 года 4 мес. назад от tokar_ev.
Гости не могут отвечать на сообщения.
Спасибо сказали: with

Опыты по Serj66610 2 года 4 мес. назад #14732

  • tokar_ev
  • tokar_ev аватар
  • на форуме
  • Модератор
  • Сообщений: 36
  • Спасибо получено: 91
Пост #154864:

Для Serj66610.
Вы привели фотографию двух катушек, про одну объяснили. Пожалуйста проясните про синюю катушку - "усилитель тока": какие обмотки, количество витков, тип провода(его длина) и направления намотки (правая или левая "резьба"), соединение частей обмоток(начала и концы), диаметр каркаса и наличие(отсутствие) сердечника, материал. Хорошо бы пояснить подключение этого устройства в установке - подаваемые и снимаемые сигналы.





Ответы Serj66610 по синему трансформатору:

Вложенный файл:

Имя файла: Otvet_Serj66610.doc
Размер файла:47 KB


realstrannik.ru/forum/19-svobodnaya-ener...tml?start=144#154864
Последнее редактирование: 1 год 2 мес. назад от tokar_ev.
Гости не могут отвечать на сообщения.
Спасибо сказали: with

Опыты по Serj66610 2 года 4 мес. назад #14733

  • tokar_ev
  • tokar_ev аватар
  • на форуме
  • Модератор
  • Сообщений: 36
  • Спасибо получено: 91
Пост #156130.
Сергей. Для ТОЧНОГО ВОСПРОИЗВЕДЕНИЯ нужны подробные и однозначные данные. Простой пример ОТСУТСТВИЯ точного воспроизведения: на заводе в г.Сумы по чертежам института разработчика изделия сделан фильтр - это трубка диаметром и длиной по несколько сантиметров, а на торцах припаяны сеточки. В чертеже указано - паять "оловом 99" (чистое олово, 99%), а припаяли оловянно-свинцовым припоем. Фильтр поставили в шланг заправки перекисью водорода ракеты в Плесецке, и в марте 1980г. за два часа до старта был взрыв: погибло 48 человек, раненых - 42 человека. Госкомиссия свалила на ошибочные действия погибшего стартового расчёта. В 1981 году чуть было не повторилось: майор услышал шум из клапана сброса, шланг с перекисью горячий - приказал прекратить заправку, тогда и разобрались с причиной, но реабилитировали погибших только через 15 лет, в 1995 году.
Разумеется, отсутствие данных по Вашему синему трансформатору не приведёт к подобным последствиям. Я просил указать количество витков или длину проводов обмоток, марку проводов обмоток, направления намотки, соединение начал и концов, наличие(отсутствие) сердечника (на форуме известно применение в конструкции подобных трансформаторов не только ферритов, но и медных или алюминиевых трубок, фольги, конденсаторов, магнитов и др.).
Если Вы намотали просто на окружающей среде - его конечно проще воспроизвести.
realstrannik.ru/forum/19-svobodnaya-ener...tml?start=144#156130
Последнее редактирование: 2 года 4 мес. назад от tokar_ev.
Гости не могут отвечать на сообщения.
Спасибо сказали: with

Опыты по Serj66610 2 года 4 мес. назад #14734

  • tokar_ev
  • tokar_ev аватар
  • на форуме
  • Модератор
  • Сообщений: 36
  • Спасибо получено: 91
Пост #157019:

Александр / ale.io.ua / "ale" в постах (#87055 и #87170) давал параметры, схему и фото выходного каскада ГНСИ: длительность по основанию импульса = 10нсек, Uвых = 10кВ,крутизна фронта = 2000 В/нсек, достижима Fмах > 1МГц. Выходной трансформатор: первичная = 1 виток, вторичная = 20 витков, " из десятка вариантов прилично заработали несколько, и только 1 хорошо". Осциллограмма - ток выходного транзистора ( на резисторе 0,1 ома в истоке ) нарастает до 20 ампер и прерывается - даёт выброс на первичной 500В, а на вторичной - 10кВ при питании каскада 30В.



Длительность фронта (по уровням 0,1 и 0,9) связана с верхней границей полосы пропускания (по уровню - 3 дБ ) соотношением t = 0,3/Fв. То есть полоса 1000МГц - фронт 0,3 нсек, полоса 250 МГц - фронт 1,2 нсек и такой же задний фронт.
Поэтому источник коротких импульсов с крутыми фронтами должен быть как широкополосное СВЧ устройство. Наблюдать такие импульсы лучше подавая сигнал ПРЯМО на ПЛАСТИНЫ трубы с хорошей полосой - например 13ЛО105М (полоса 1000МГц) в осциллографе С1-75 (полоса 250 МГц) и аналогичная 16ЛО101 (в С1-97, С1-108, С1-116), разумеется ослабив коаксиальными аттенюаторами и согласовав сигнальные пластины трубы по входу и выходу (они выполнены в виде линий 150 ом относительно земли). Получается два входа - прямой и инвертирующий (луч отклоняется разностью входов), а синхронизацию - на вход "ВНЕШНЯЯ", тянет до 400 МГц.
realstrannik.ru/forum/19-svobodnaya-ener...tml?start=144#157019
Последнее редактирование: 2 года 4 мес. назад от tokar_ev.
Гости не могут отвечать на сообщения.
Спасибо сказали: with
  • Страница:
  • 1
  • 2
  • 3
Модераторы: tokar_ev
Время создания страницы: 0.196 секунд
