ТЕМА: Генераторы на AD9850

Генераторы на AD9850 1 год 1 мес. назад #48695

  • tesla-nsk
  • tesla-nsk аватар
  • Не в сети
  • Модератор
  • SKYPE: tesla-nsk
  • Сообщений: 97
  • Спасибо получено: 53
Тема для создания DDS и управления цифровым синтезатором частоты с прямым
синтезом на AD9850

В мире есть только одно благо – знание, и есть только одно зло – невежество
/Сократ/
Последнее редактирование: 1 год 1 мес. назад от tesla-nsk.
Гости не могут отвечать на сообщения.

Приборы на Arduino 1 год 1 мес. назад #48734

  • Ivan_Kornege
  • Ivan_Kornege аватар
  • Не в сети
  • Давно я тут
  • Сообщений: 94
  • Спасибо получено: 29
ua4yhz пишет:
CodEr пишет:
Поздравляю вас!!! наконец-то вы прозрели в том, как делается точное управление скважностью и частотой! Подтверждаю, работает! Делал на ЦАП, код проще некуда )))))
Так вроде это не для кого не секрет...Почему бы для упрощения конструкции не управлять напряжением с того же МК с помощью PWM? Думаю высокая точность на участке от 10% и менее особо никому не нужна и быстродействия от МК особого не требуется.Всё упирается в цену на конструкцию.
Да пургу он гонит ничё он не делал. Из его писулек видно что CodEr - великий симулятор прогонщик. Паяльник никогда даже не включал.
На уровне схемотехники микрухи не знает и бубнит что то про меандр с регулируемой скважностью. А меандр по определению -прямоугольный сигнал со скважностью равной двум. То бищь периодический прямоугольный сигнал с коэффициентом заполнения, равным двум.
Гости не могут отвечать на сообщения.

Приборы на Arduino 1 год 1 мес. назад #48735

  • with
  • with аватар
  • Не в сети
  • Живу я здесь
  • Сообщений: 399
  • Спасибо получено: 244
Ivan_Kornege пишет:
ua4yhz пишет:
CodEr пишет:
Поздравляю вас!!! наконец-то вы прозрели в том, как делается точное управление скважностью и частотой! Подтверждаю, работает! Делал на ЦАП, код проще некуда )))))
Так вроде это не для кого не секрет...Почему бы для упрощения конструкции не управлять напряжением с того же МК с помощью PWM? Думаю высокая точность на участке от 10% и менее особо никому не нужна и быстродействия от МК особого не требуется.Всё упирается в цену на конструкцию.
Да пургу он гонит ничё он не делал. Из его писулек видно что CodEr - великий симулятор прогонщик. Паяльник никогда даже не включал.
На уровне схемотехники микрухи не знает и бубнит что то про меандр с регулируемой скважностью. А меандр по определению -прямоугольный сигнал со скважностью равной двум. То бищь периодический прямоугольный сигнал с коэффициентом заполнения, равным двум.
Для маендра скважность = 2, а Кзап. = 50% и не как по другому :)
Тело очищается водой, разум знанием, а душа слезами.
Гости не могут отвечать на сообщения.

Генераторы на AD9850 1 год 1 мес. назад #48796

  • tesla-nsk
  • tesla-nsk аватар
  • Не в сети
  • Модератор
  • SKYPE: tesla-nsk
  • Сообщений: 97
  • Спасибо получено: 53
ua4yhz пишет:
,,,
В скетче от дедушки Майнинг управления скважностью вообще никак не реализовано. Цифровое управление скважностью предложил сделать я, до этого все крутили подстроечный резистор (управляли так сказать аналоговым методом).,,,.
Так может Вы добавите свои модификации по регулировке скважностью в sketch дедушки Mining ? Дедушка Mining , полагаю, будет только рад.
В мире есть только одно благо – знание, и есть только одно зло – невежество
/Сократ/
Гости не могут отвечать на сообщения.

Приборы на Arduino 1 год 1 мес. назад #48896

  • Ivan_Kornege
  • Ivan_Kornege аватар
  • Не в сети
  • Давно я тут
  • Сообщений: 94
  • Спасибо получено: 29
ua4yhz пишет:
Поразмыслив не много пришёл к выводу,что ЦАП на выходе особо не нужен,и с помощью 256 шагов встроенного в МК шима вполне можно добиться точности 5%(возможно получить и лучший результат) на всей характеристики синуса.Только придётся задействовать ещё один вывод шим МК.
Чёт я не въехал, а причём тут AD9850?
Гости не могут отвечать на сообщения.

Генераторы на AD9850 1 год 1 мес. назад #48897

  • Ivan_Kornege
  • Ivan_Kornege аватар
  • Не в сети
  • Давно я тут
  • Сообщений: 94
  • Спасибо получено: 29
CodEr пишет:
Поздравляю вас!!! наконец-то вы прозрели в том, как делается точное управление скважностью и частотой! Подтверждаю, работает! Делал на ЦАП, код проще некуда )))))
ua4yhz пишет:
Так вроде это не для кого не секрет...Почему бы для упрощения конструкции не управлять напряжением с того же МК с помощью PWM? Думаю высокая точность на участке от 10% и менее особо никому не нужна и быстродействия от МК особого не требуется.Всё упирается в цену на конструкцию.
Ivan_Kornege пишет:
Да пургу он гонит ничё он не делал. Из его писулек видно что CodEr - великий симулятор прогонщик. Паяльник никогда даже не включал.
На уровне схемотехники микрухи не знает и бубнит что то про меандр с регулируемой скважностью. А меандр по определению -прямоугольный сигнал со скважностью равной двум. То бищь периодический прямоугольный сигнал с коэффициентом заполнения, равным двум.
CodEr пишет:
И куда только модератор смотрит, этот пост вообще не по тебе!
Умник, я писал про прямоугольник и его скважность. Меандра точного там тоже нет.
___________________________________________________________________________________

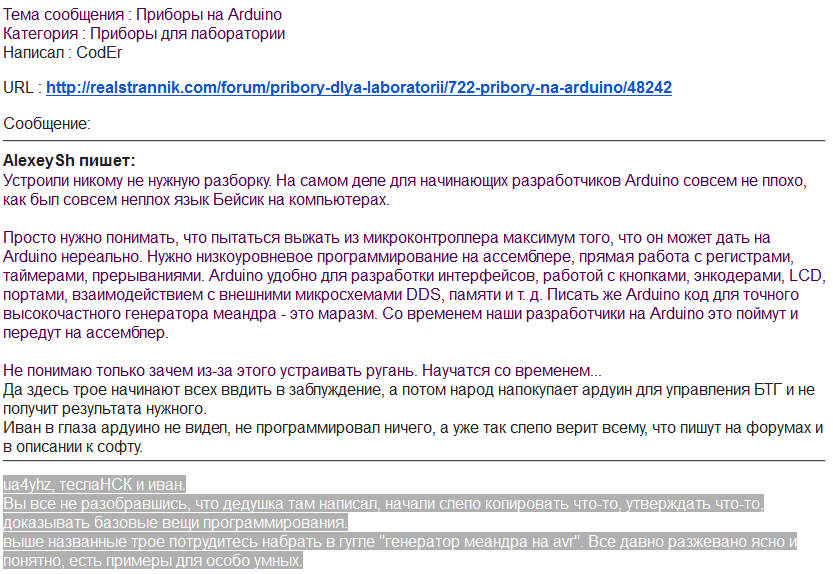

Да ты чЁ , а этот свой опус помниш :

CodEr пишет:

"ua4yhz, теслаНСК и иван.
Вы все не разобравшись, что дедушка там написал, начали слепо копировать что-то, утверждать что-то, доказывать базовые вещи программирования.
выше названные трое потрудитесь набрать в гугле "генератор меандра на avr". Все давно разжевано ясно и понятно, есть примеры для особо умных."

Вот CodEr и облажался 3,14здабол.
Гости не могут отвечать на сообщения.

Приборы на Arduino 1 год 1 мес. назад #48976

  • Ivan_Kornege
  • Ivan_Kornege аватар
  • Не в сети
  • Давно я тут
  • Сообщений: 94
  • Спасибо получено: 29
ua4yhz пишет:
Ivan_Kornege пишет:
ua4yhz пишет:
Поразмыслив не много пришёл к выводу,что ЦАП на выходе особо не нужен,и с помощью 256 шагов встроенного в МК шима вполне можно добиться точности 5%(возможно получить и лучший результат) на всей характеристики синуса.Только придётся задействовать ещё один вывод шим МК.
Чёт я не въехал, а причём тут AD9850?
Дело тут в том,что в AD9850 прямоугольный сигнал делается из синуса быстродействующим компаратором.Сама микруха не генерит прямоугольник.Поэтому шаг перестройки скважности сильно зависит от амплитуды выходного сигнала синуса и точности установки напряжения на выходе ЦАП-а или pwm-а.В верхней и нижней части синуса шаг очень маленький и точности установки напряжения может не хватить для 0.2в,но это только в промежутках от 0 до 10% и от 90% до 100%. При использовании двух pwm точность установки напряжения может достигать 0.002 в,что более чем достаточно для регулирования напряжения на этих участках.
Как то так...
Правило разложения синуса в ряд Фурье.Математика однако и с ней не поспоришь...
бросайте скетч могу протестить пока жду кварц
Гости не могут отвечать на сообщения.

Генераторы на AD9850 1 год 1 мес. назад #49472

  • Ivan_Kornege
  • Ivan_Kornege аватар
  • Не в сети
  • Давно я тут
  • Сообщений: 94
  • Спасибо получено: 29

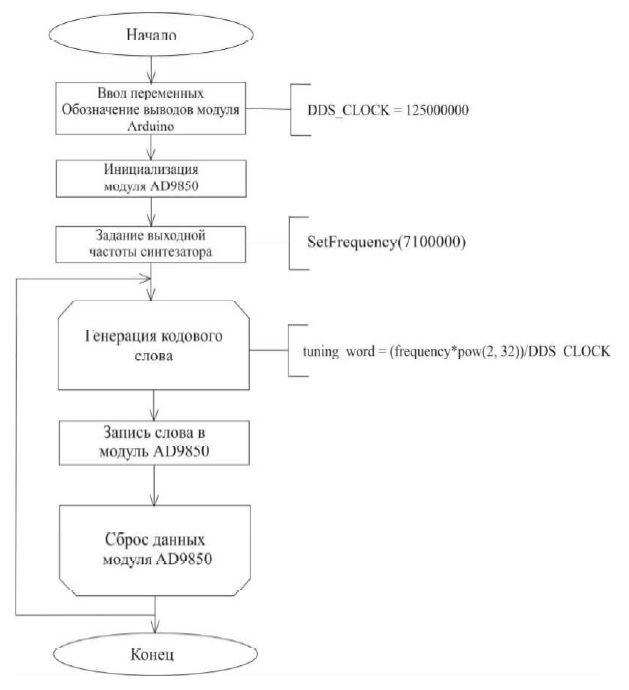

Взаимодействие с AD9850 через модуль Arduino Nano
raxp2.blogspot.com/2015/05/dds-ad9850-hc-sr08-vbs.html
Монтаж DDS модуля мезонином на плате Nano
raxp2.blogspot.fr/2015/06/dds-nano.html
Гости не могут отвечать на сообщения.

Генераторы на AD9850 1 год 2 нед. назад #50412

  • Ivan_Kornege
  • Ivan_Kornege аватар
  • Не в сети
  • Давно я тут
  • Сообщений: 94
  • Спасибо получено: 29
Тестил сегодня AD9850 , на частоте 1-1,5мегагерц штатным потенцом грубо регулируется скважность в прямоугольнике.
Гости не могут отвечать на сообщения.

Генераторы на AD9850 9 мес. 1 нед. назад #58660

  • EgorKa
  • EgorKa аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 30
  • Спасибо получено: 3
А пробовали модифицировать этот проект www.ad7c.com ?
Гости не могут отвечать на сообщения.

Генераторы на AD9850 9 мес. 1 нед. назад #58664

  • Ivan_Kornege
  • Ivan_Kornege аватар
  • Не в сети
  • Давно я тут
  • Сообщений: 94
  • Спасибо получено: 29
EgorKa пишет:
А пробовали модифицировать этот проект www.ad7c.com ?
Да модифицировали.
Вот шагает 1Гц. От 1Гц до 45МГц
Толику (tesla-nsk) спасибо за верные наводки !
ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ]


Если хочешь что бы стартовал (запомнил) последнюю частоту которую ты установил то выполнить надо такие танцы с бубном
// Если установить 0 то при включении программа возьмет из памяти EEPROM последнее значение частоты, если 1 то стартует с частоты указанной 29 строке. т.е. 1,2МГц
// Внимание, при первой прошивке и запуске значение в EEPROM нет, поэтому нужно выствить 1 прошить ардуино. Затем, если нужна память на последнюю частоту, выставить 0 в скетче и прошить ардуино снова.
Последнее редактирование: 9 мес. 1 нед. назад от Ivan_Kornege.
Гости не могут отвечать на сообщения.
Спасибо сказали: EgorKa

Генераторы на AD9850 8 мес. 4 нед. назад #59140

  • EgorKa
  • EgorKa аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 30
  • Спасибо получено: 3
Ivan_Kornege пишет:
EgorKa пишет:
А пробовали модифицировать этот проект www.ad7c.com ?
Да модифицировали.
Вот шагает 1Гц. От 1Гц до 45МГц
Толику (tesla-nsk) спасибо за верные наводки !

Если хочешь что бы стартовал (запомнил) последнюю частоту которую ты установил то выполнить надо такие танцы с бубном
// Если установить 0 то при включении программа возьмет из памяти EEPROM последнее значение частоты, если 1 то стартует с частоты указанной 29 строке. т.е. 1,2МГц
// Внимание, при первой прошивке и запуске значение в EEPROM нет, поэтому нужно выствить 1 прошить ардуино. Затем, если нужна память на последнюю частоту, выставить 0 в скетче и прошить ардуино снова.
Спасибо! Собрал на макетке работает. Последние установки частоты запоминает и выводит при последующем выкл/вкл.
Гости не могут отвечать на сообщения.

Генераторы на AD9850 8 мес. 3 нед. назад #59364

  • Ivan_Kornege
  • Ivan_Kornege аватар
  • Не в сети
  • Давно я тут
  • Сообщений: 94
  • Спасибо получено: 29
EgorKa пишет:
Ivan_Kornege пишет:
EgorKa пишет:
А пробовали модифицировать этот проект www.ad7c.com ?
Да модифицировали.
Вот шагает 1Гц. От 1Гц до 45МГц
Толику (tesla-nsk) спасибо за верные наводки !

Если хочешь что бы стартовал (запомнил) последнюю частоту которую ты установил то выполнить надо такие танцы с бубном
// Если установить 0 то при включении программа возьмет из памяти EEPROM последнее значение частоты, если 1 то стартует с частоты указанной 29 строке. т.е. 1,2МГц
// Внимание, при первой прошивке и запуске значение в EEPROM нет, поэтому нужно выствить 1 прошить ардуино. Затем, если нужна память на последнюю частоту, выставить 0 в скетче и прошить ардуино снова.
Спасибо! Собрал на макетке работает. Последние установки частоты запоминает и выводит при последующем выкл/вкл.
Надо модифицировать скетч что бы шагал как заявлено в даташите , с точностью 0.0291 Hz. Мож до зимы слояем.
Гости не могут отвечать на сообщения.

Генераторы на AD9850 7 мес. 1 нед. назад #61791

  • AlexeySh
  • AlexeySh аватар
  • Не в сети
  • Живу я здесь
  • Сообщений: 352
  • Спасибо получено: 84
ua4yhz, спасибо за выложенные результаты измерений.
В моей установке гармоники ВЧ сигнала некритичны, критична только стабильная частота, которую AD9850 вполне обеспечивает. Что касается согласования сопротивлений, то как то согласовал. Дальнейшая работа покажет достаточно ли такого согласования или нужно будет переделать. Схему выкладывал у себя на ветке, можете посмотреть.

Сейчас занимаюсь полной переделкой инвертора, так как гальваическая развязка на ферритовых трансформаторах с синусом работает плохо. Делаю на оптодрайверах. Схему выложу позже, пока она уточняется.
Гости не могут отвечать на сообщения.

Генераторы на AD9850 7 мес. 1 нед. назад #61807

  • tak
  • tak аватар
  • Не в сети
  • Завсегдатай
  • Сообщений: 195
  • Спасибо получено: 72
вопрос ua4yhz...нужна оптопара(оптоизолятор,оптодрайвер) взамен 6N137 с частотными характеристиками такими же или лучше, но с повышенной изоляцией...
Гости не могут отвечать на сообщения.

Генераторы на AD9850 7 мес. 1 нед. назад #61817

  • with
  • with аватар
  • Не в сети
  • Живу я здесь
  • Сообщений: 399
  • Спасибо получено: 244
tak пишет:
вопрос ua4yhz...нужна оптопара(оптоизолятор,оптодрайвер) взамен 6N137 с частотными характеристиками такими же или лучше, но с повышенной изоляцией...

Чтоб с частотными хар. лучше - это надо что то такое :
media.digikey.com/pdf/Data%20Sheets/Sili.../Si8440,41,42,45.pdf
Тело очищается водой, разум знанием, а душа слезами.
Гости не могут отвечать на сообщения.
Спасибо сказали: tak

Генераторы на AD9850 7 мес. 1 нед. назад #61820

  • tak
  • tak аватар
  • Не в сети
  • Завсегдатай
  • Сообщений: 195
  • Спасибо получено: 72
ua4yhz пишет:
tak пишет:
вопрос ua4yhz...нужна оптопара(оптоизолятор,оптодрайвер) взамен 6N137 с частотными характеристиками такими же или лучше, но с повышенной изоляцией...
У меня из высокоскоростных оптронов есть в наличии только HCPL2630 у них на 500в изоляция получше будет,это практически полный аналог 6N137.

Вложение не найдено

HCPL2630, вроде, в одном даташите даже с 6N137 сидят...
lib.chipdip.ru/158/DOC000158150.pdf
хотелось бы найти с изоляцией раза в два больше чем 6N137...
Гости не могут отвечать на сообщения.

Генераторы на AD9850 7 мес. 1 нед. назад #61821

  • tak
  • tak аватар
  • Не в сети
  • Завсегдатай
  • Сообщений: 195
  • Спасибо получено: 72
with пишет:
tak пишет:
вопрос ua4yhz...нужна оптопара(оптоизолятор,оптодрайвер) взамен 6N137 с частотными характеристиками такими же или лучше, но с повышенной изоляцией...

Чтоб с частотными хар. лучше - это надо что то такое :
media.digikey.com/pdf/Data%20Sheets/Sili.../Si8440,41,42,45.pdf
самая большая заморочка, как оказалось, найти аналог 6N137 с изоляцией до 10kV....
пока, из доступного, не нашел ничего...
Гости не могут отвечать на сообщения.
