Микроконтроллер для БТГ
8 года 2 мес. назад
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
8 года 2 мес. назад
8 года 2 мес. назад от Mining.
Kebato пишет:
А зачем синус? Для БТГ достаточно прямоугольник с точной настройкой по частоте , скважностью, сдвигом фазы.
Кварц на какую частоту поставили?
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
8 года 2 мес. назад
Abadiya пишет:
Kebato пишет: для себя и для вас только готовую прошивку.
Нам прошивка не нужна! Нам нужен код и алгоритм! Не хочешь давать? Не надо...... Мы сами с усами, и без тебя обойдёмся
ЗЫ. На твоих фото все больно мудрено. Это все решается намного проще при правильном подходе. Удачи
Кому то достаточно и прошивки рабочей, но для развития проекта полезно алгоритм и код.
Abadiya, Вы же занимаетесь Ардуино, не пробовали реализовать подобное на Ардуино?
Тем более есть практический опыт разгона UNO до 27мегаГерц .
Спасибо сказали Abadiya, AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
8 года 2 мес. назад
Автор темы

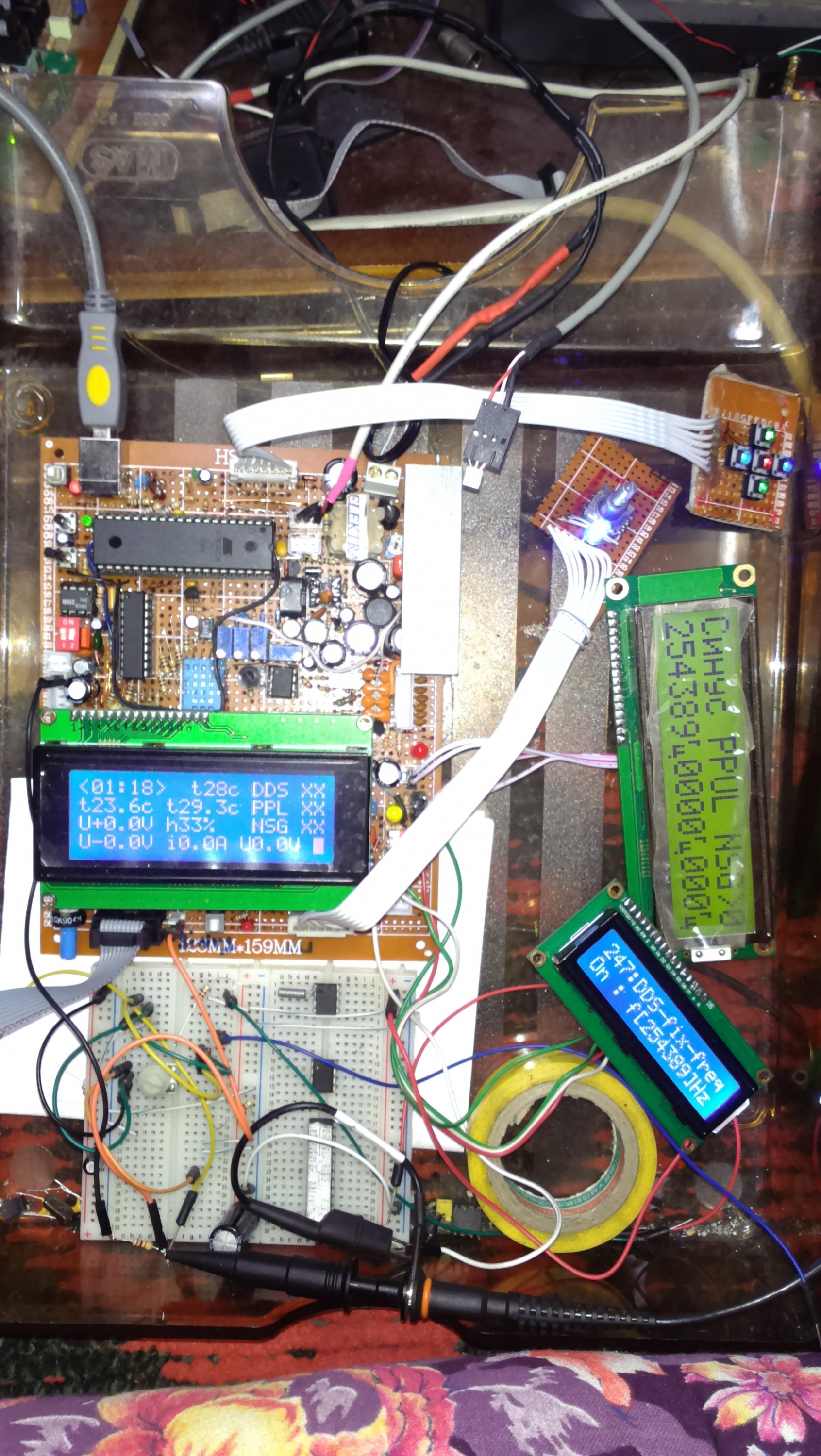

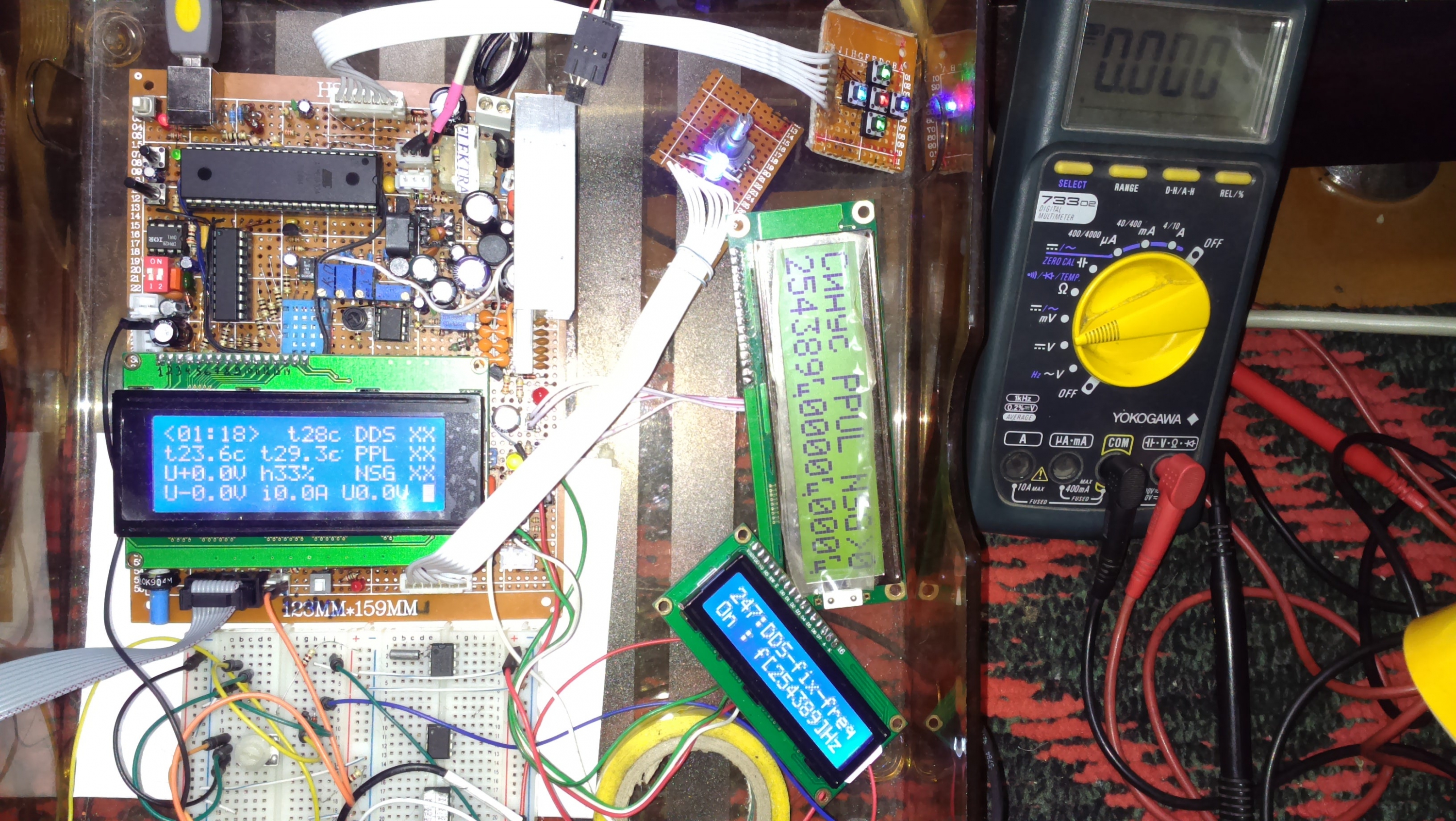

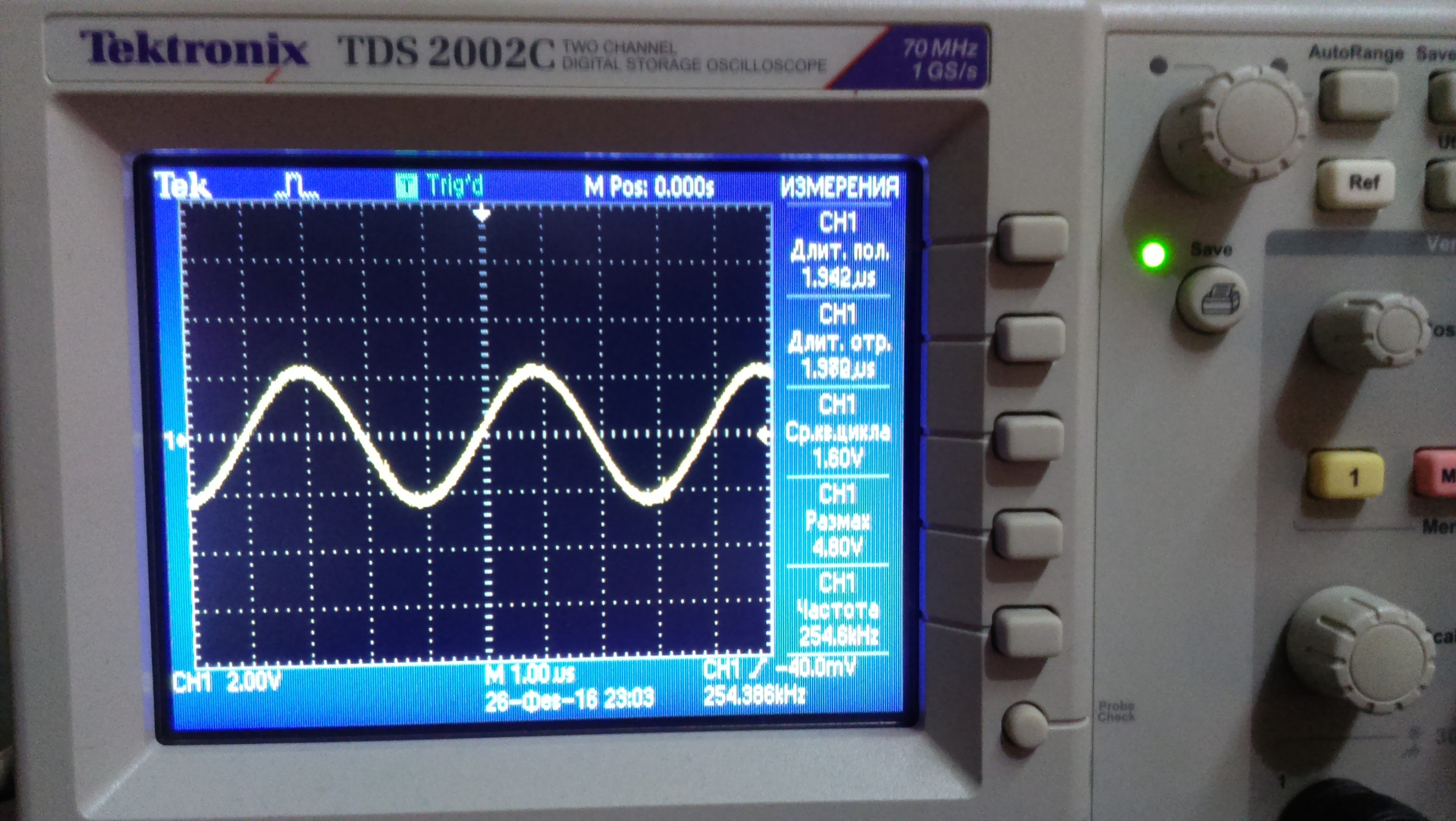

Синус - это самое главное , мы же хотим создать гармонические колебания (резонанс)... Кварц на обеих МК 32 и 328 по 20МГц. В том числе включил энкодер, оба МК связанны между собой через SPI.
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
8 года 2 мес. назад
Автор темы
Abadiya- Ну во первых я тебе не обещал что дам исходник, во вторых это пол года упорного труда (если ты просишь исходник, значит тебе должно быть известно что это не легкий труд- разрабатывать и налаживать ПО с оборудованием вместе. В третьих большинство участников данного форума не владеют навыками программирования и скорее всего у них нет времени и желания разбираться в немаленьком и не простом коде . Далее , такой готовой программы в сети инет нет даже близко. Также рекомендую отвечать в первую очередь за себя "Мы сами с усами, и без тебя обойдёмся". Скажи мне как у вас называется тип который не хочет употреблять готовую и дарёную ему пищу и при этом возмущается что ему не дали рецепт?
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
8 года 2 мес. назад
Georgievic
Новый участник
Сообщений:
9
Abadiya пишет: Теперь Всего хватает, скорости и памяти. БТГ не работает! Выкладывать нечего, все мусор
Вот этим и закончится, поскольку желание приспособить к незнакомой сфере электроники свои хорошие знания и возможности в области микроконтроллеров превалируют над прописной истиной - не ставь телегу впереди лошади! Для эксперментов со схемой Д. Смита, Лии, Тайгера ит.д. достаточно схемы ФАПЧ с ударным возбуждением первички на рассыпухе серии 1533 и 597СА2.
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
8 года 2 мес. назад
Автор темы
Уважаемый Georgievic, - "не ставь телегу впереди лошади!" и при этом вы говорите достаточно того или другого для не рабочих схем-
..
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
8 года 2 мес. назад
Автор темы
Друзья -Коллеги! Возможно мне надо было более подробно назвать тему, точнее будет Микроконтроллер для наладки БТГ. Лучше наверно немного истории -- С 2013г. Я тоже как и Вы начинал с готовых принципиальных схем БТГ, собирать готовые схемы Капы, Руслана , Акулы, Смита и т.п. вложил всё что смог и вкладываю до сих пор... Но результат как у большинства кроме знании и опыта и огромное количество выкуренных сигарет ...... Поэтому пол года тому назад я решил собрать универсальный прибор для работы с разными катушками, трансформаторами будь то ТТ, или по Смиту, Капы не важно почти любые виды с рабочей частотой от 50Гц до 500Кгц, думаю этот потолок достаточен , так как у Капы 50Гц, у Руслана до 30Кгц. Это у нас будет Генератор№1 обязательно синусоидальный! (которого нету в- "прога для генератора на МК и двух микросхемах"). Второй генератор Меандра тоже с таким диапазоном как первый, Усилитель мощности по методу Push-Pull. для ТВС, искровик и т.п. и Третьии Генератор это формирователь кратковременных импульсов , с усилителем на выходе на IRF460, считая этот транзистор самым оптимальным для этих задач... Тоже проверял разные и по разному.
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
8 года 2 мес. назад
8 года 2 мес. назад от Kebato.
Автор темы
Так Вот, в данной теме я не предлагаю вам схему, логику рабочего БТГ, а предлагаю схему и прогу. прибора предназначенного для исследования и наладки систем БТГ, и просто DDS генератор до 500Кгц, который будет нужен настоящим Мастерам данного дела , а не для копирайтерам.
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
8 года 2 мес. назад
Автор темы
Поэтому я создал эту ветку темы чтобы учесть ваши требования, рекомендации, так как в любом случае я планирую корректировать прогу. под ваши схемы или МК для вас. Получается что я обращаюсь к тем инженерам которые обладают опытом, (которые потратили много времени для сборки разных схем, платы, и не имели дело с программирование) , думаю это будет взаимовыгодным сотрудничеством для начала, Так как каждый раз перепаивать радиодетали для изменения частоты или логику ФАПЧ, количество импульсов, моменты включения и т.п. в том числе параллельно необходимо наблюдать за напряжение, током, температурой выходного каскада , частотой... Всё это и не только я внедряю в Микроконтроллер, согласитесь с тем что внести поправки в прогу МК это быстрее и дешевле.
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
