Joule Thief - повышение КПД

7 года 5 мес. назад

Не в сети

dozor

Живу я здесь

Сообщений: 1456

Больше

Joule Thief - повышение КПД #64602

Canoe

Вложения:

Спасибо сказали platon56, bogdan64, turisto74, Canoe, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

7 года 5 мес. назад 7 года 5 мес. назад от turisto74.

Не в сети

turisto74

Живу я здесь

Сообщений: 396

Больше

Joule Thief - повышение КПД #64608

козлайский пипси пишет: А у меня тогда вопрос какова скорость распространения магнитной индукции в пресловутом феррите.Вот имеем стержень,10см,предположим.
на концах две катушки .На одну катушку даем прямоугольный импульс.Через какое время наведенный импульс появится на другой катушке?

В общих чертах расчёт на предыдущей странице ( картинка с формулами от Хуамэна

) . А в подробностях если и ведутся какие исследования , то в общий доступ их выкладывать не спешат , так что в этом вопросе вряд-ли кто помочь сможет , разве что устроиться на работу в какое - нибудь секретное НИИ в отдел исследования квантовой физики

( или тому подобное

) , и рискнуть покопаться в тамошних архивах

P.S.

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ]

" ... Во многой мудрости много печали и кто умножает познания умножает скорбь . "
Царь Соломон Екклесиаст

Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

7 года 5 мес. назад

Не в сети

doktorsvet

Живу я здесь

Сообщений: 954

Больше

Автор темы

Joule Thief - повышение КПД #64610

Туристо - на бочке добротность страдает, сделай на кольце или броневом сердечнике

Mihi vindicta, ego retribuam.
Мне отмщение, и аз воздам.

Спасибо сказали turisto74, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

7 года 5 мес. назад 7 года 5 мес. назад от Canoe.

Не в сети

Canoe

Захожу иногда

Сообщений: 41

Больше

Joule Thief - повышение КПД #64689

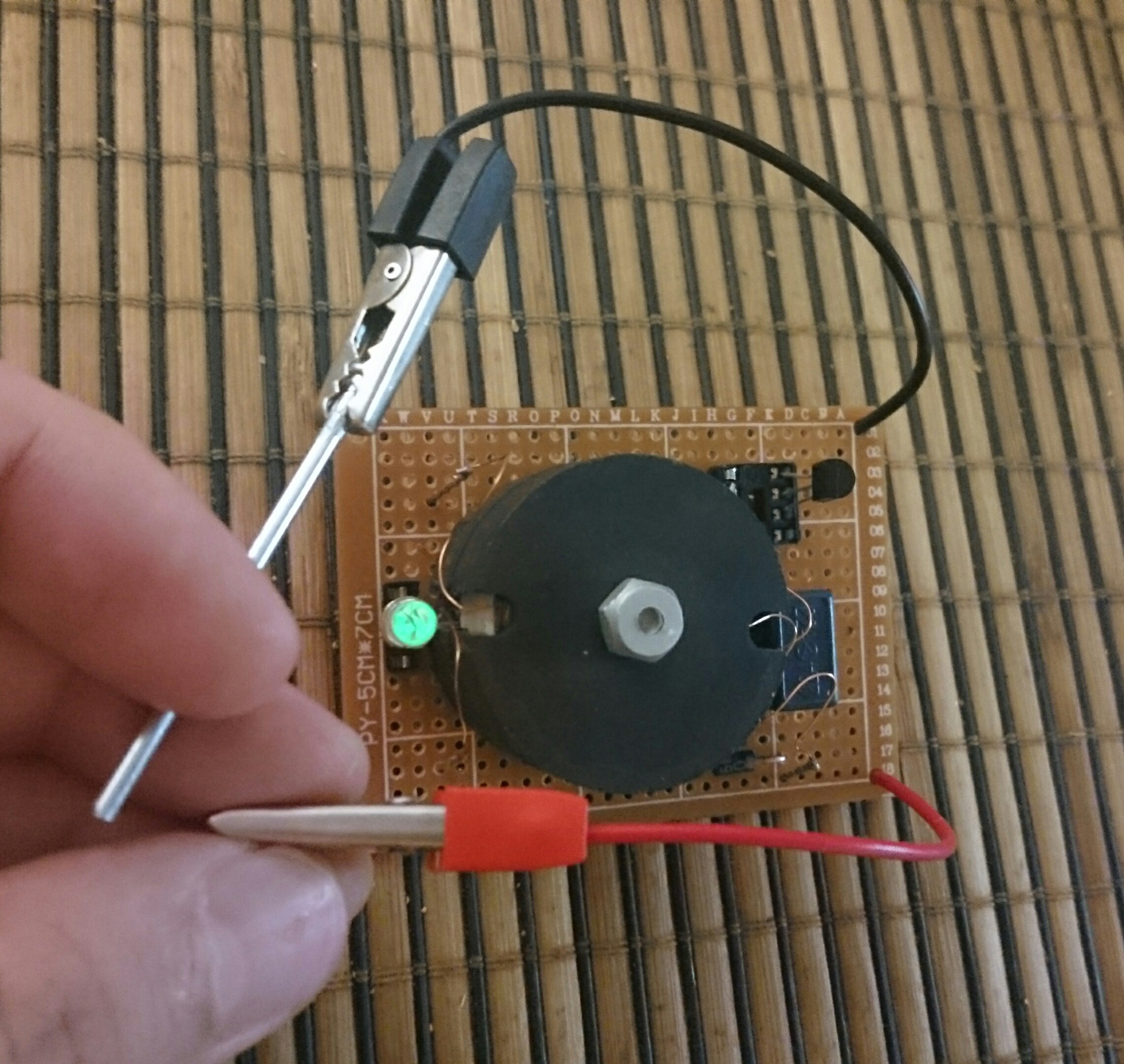

Я уже где-то показывал свою схемку, света правда мало, но диод у меня загорелся. Ток 0.1 микроампер. Делал на советском броневом сердечнике

Вложения:

Спасибо сказали rk2188, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

7 года 5 мес. назад

Не в сети

doktorsvet

Живу я здесь

Сообщений: 954

Больше

Автор темы

Joule Thief - повышение КПД #64784

Возникла проблема, что на кт315-х от 1.5 в не раскачивается 12вый светодиод до максимальной яркости, проблема решилась сразу, когда поставил пару кт819-кт818. Светодиод горит почти на полную при питании 1.5 в 60 мА, с резисторами 270Е, и 3 в 40 мА с резисторами 2,7 к, лучше если убрать токоограничительный резистор и 2 штуки впаралель

Mihi vindicta, ego retribuam.
Мне отмщение, и аз воздам.

Спасибо сказали turisto74, jay8029, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

7 года 5 мес. назад

Не в сети

Canoe

Захожу иногда

Сообщений: 41

Больше

Joule Thief - повышение КПД #64801

doktorsvet пишет: 12вый светодиод

непонял какой диод ?

Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

7 года 5 мес. назад

Не в сети

turisto74

Живу я здесь

Сообщений: 396

Больше

Joule Thief - повышение КПД #64837

Докторсвет , что за конструктив транса ? Я тут вспомнил , когда-то на Кибере выкладывали конструктив фонарика на мебельном болту , фонарик работал

. Не врублюсь как зацепиться за параметры мебельного болта

, что-бы волну рассчитать , магнитная проницаемость и прочее неизвестно

, тут без приборов далеко не уедешь

" ... Во многой мудрости много печали и кто умножает познания умножает скорбь . "
Царь Соломон Екклесиаст

Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

7 года 5 мес. назад 7 года 5 мес. назад от doktorsvet.

Не в сети

doktorsvet

Живу я здесь

Сообщений: 954

Больше

Автор темы

Joule Thief - повышение КПД #64857

... речь шла о белом сетодиоде 12 в 17 мА, 4 мм бескорпусный, токоограничительный резистор 510 Ом, трансформатор на кольце 2000н с внешним диаметром 3 см. Около 15 витков многожила с импульсного транса.
На болте кпд будет никакой ...

Mihi vindicta, ego retribuam.
Мне отмщение, и аз воздам.

Спасибо сказали turisto74, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

7 года 5 мес. назад 7 года 5 мес. назад от doktorsvet.

Не в сети

doktorsvet

Живу я здесь

Сообщений: 954

Больше

Автор темы

Joule Thief - повышение КПД #64891

Всем привет! Ради хохмы решил проверить кпд вышеуказанных схем.
1) схема стандартного блокинга при питании 1.5в и токе 40 мА на кт819 дает 47.6%
2) схема с парными транзисторами при питании 1.5в и 23.4 мА - 54.3%; при питании от 3 в - всего 41.3% .
3) вариант второй схемы от неквадрата (где 2 резистора с баз идут на вторую катушку 100 витков, и съем с нее же) - при питании 1.5 в и 37.6 мА - 48%.

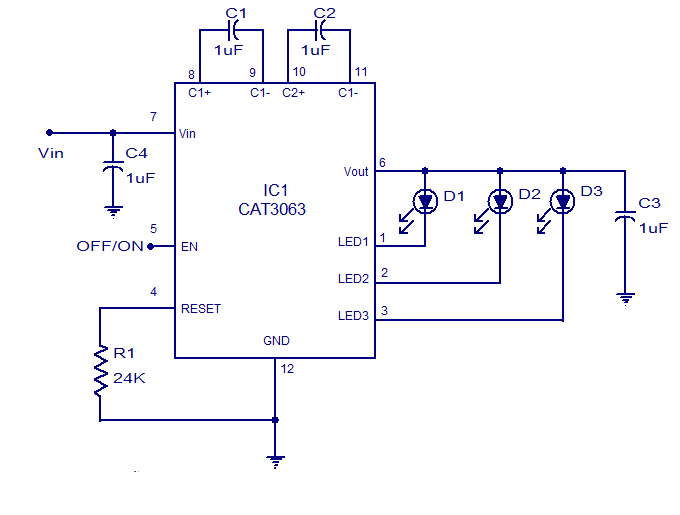

Итог: до микросхемы махim с ее кпд 84% еще далеко...

Mihi vindicta, ego retribuam.
Мне отмщение, и аз воздам.

Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

7 года 5 мес. назад

Не в сети

dozor

Живу я здесь

Сообщений: 1456

Больше

Joule Thief - повышение КПД #64898

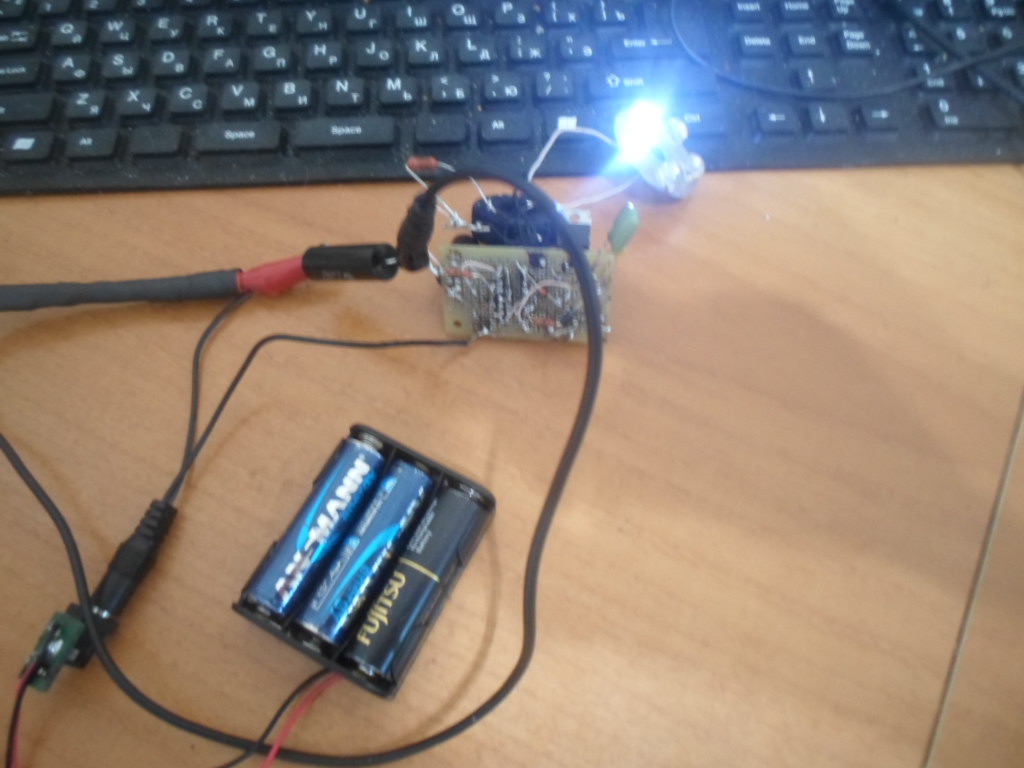

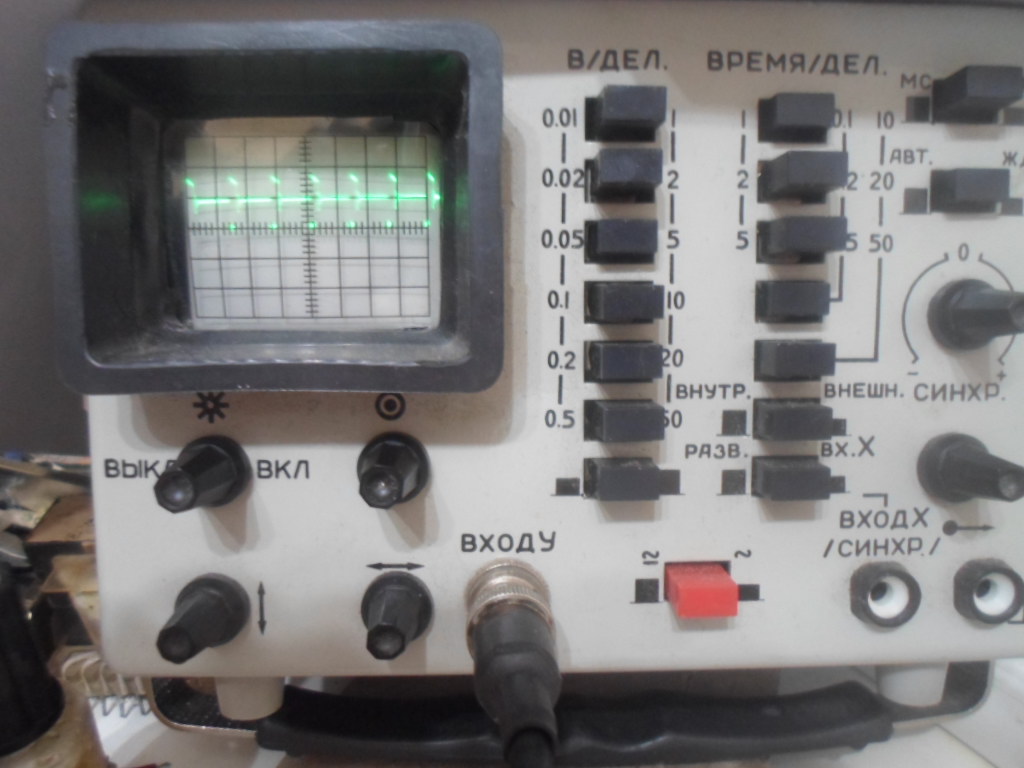

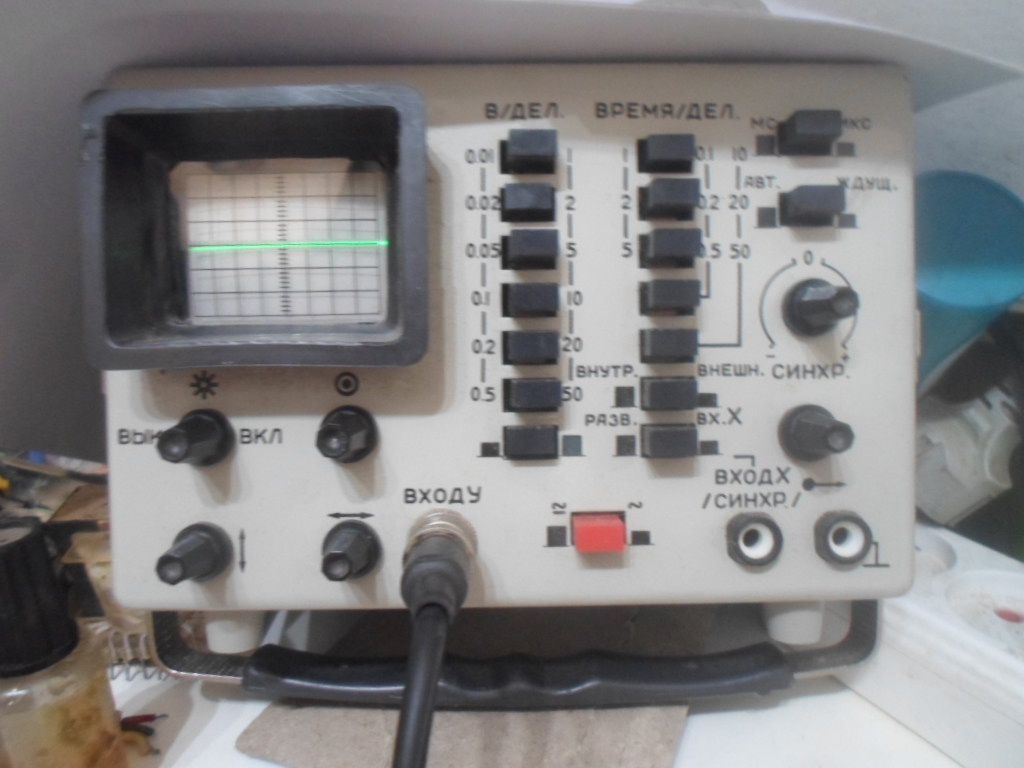

В продолжении темы . Собрал фонарик с нулевым потреблением 6мкА из подручных средств . Задающий генератор на микросхеме к561ла7, ключ BUZ11, ферритовое кольцо К28 х15 х 9мм, Обмотки выполнена в два провода из лициндранта ЛЭШО 30вит. каждая в один слой. Питание три аккумулторных батарейки по 1,2В каждая включённых последовательно, образующих общее питание 3,6В. Особенность моей схемы питание не просаживается, под нагрузкой. Нагрузка -белый светодиод подключенный к вторичной обмотке.
