Вилка Авраменко
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Насчёт КПД вилки автор не огласил самого главного, как он измерял мощность потребляемую вилкой по одному проводу? Посмотрел на импульс осциллографом в двухпроводном включении, но это же не корректно!
И второе, когда проводятся какие то измерения, определения, сравнения, то нужно всё делать правильно что бы исключить разные ошибки. Автор подаёт меандр и синус одной амплитуды, и считает что это правильно, но это ошибка, или незнание, что приводит к некорректному результату. Мощность синуса это произведение тока на напряжение и на тангенс фи. Это сдвиг фазы тока относительно напряжения. В активной мощности он должен быть равен “ 1”. В графическом исполнении это будет площадь импульса. Для того что бы по мощности уравнять площадь синуса с меандром, амплитуда синуса должна быть больше. Ну и естественно учитывать угол сдвига фазы.

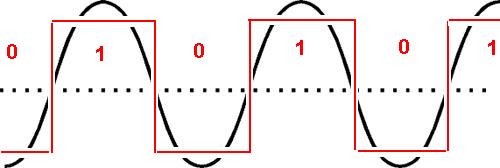

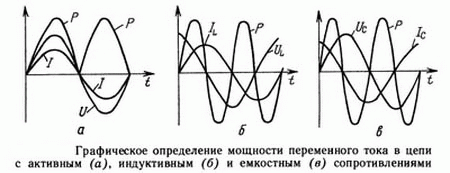

На картинках внизу меандр и синус, и синус должен быть большей амплитуды что бы уравнять их мощность между собой. А также и график реактивных токов.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Я может повторюсь, вы повторно можете провести эксперимент вышеупомянутый вами, то у нас как то с результатами не очень....ksp пишет:
Рис. 177: 1- генератор мощностью до 100 кВт, генерирующий напряжение с частотой 8 кГц; - трансформатор Тесла; 2 - термоэлектрический миллиамперметр; 3- тонкий вольфрамовый провод (диаметр 15 мкм); 4 - “ диодная вилка Авраменко”
2. В чём суть секрета работы схемы Авраменко по передаче электроэнергии по одному проводу?
Сразу и кратко на этот вопрос трудно ответить, поэтому мы будем формулировать дополнительные вопросы так, чтобы ответы на них привели к пониманию сути работы схемы Авраменко.Секрет работы вилки Авраменко (рис. 177) скрыт в физике процесса работы диода, который становится понятным при известной модели электрона (рис. 42, а) – носителя электрической энергии.
3. На что надо обратить внимание для понимания последующего изложения сути работы вилки Авраменко (рис. 177)? Надо обратить внимание на простоту электрической схемы рассматриваемого эксперимента и на свободный один конец вторичной обмотки трансформатора Тесла (рис. 177). В схеме нет ни ёмкости, ни индуктивности. Работает эта схема только в импульсном режиме.
4. Можно ли описать кратко конструктивную суть вилки Авраменко и процесс её работы?
Схема диодной вилки Авраменко в увеличенном масштабе представлена (рис. 178).
Рис. 178. Увеличенная схема вилки Авраменко, взятой из рис. 177
Это замкнутый контур, содержащий два последовательно соединенных диода D , у которых общая точка А подсоединена к одному проводу, по которому поступают импульсы электрической энергии с катушки Тесла (рис. 177).
Нагрузка в вилке Авраменко представлена в виде нескольких лампочек Л накаливания (рис. 178). Авраменко смог передать от генератора к нагрузке (лампам накаливания) разомкнутой цепи (рис. 177) электрическую мощность порядка 1300 Вт. Электрические лампочки ярко светились. Термоэлектрический миллиамперметр 2 зафиксировал очень малую величину тока I1 (I1 » 2 мА !), а тонкий вольфрамовый провод 3 даже не нагрелся!
Рис. 179. Схема передачи электроэнергии по одному проводу
7. Можно ли полагать, что сигналы, поступающие по одному очень тонкому проводу в вилку Авраменко, не передают энергию по одному проводу, а управляют процессом движения свободных электронов в вилке Авраменко?Это наиболее работоспособная гипотеза, из которой следует возможность разработки автономного электрогенератора, не имеющего первичного источника питания.
13. Следует ли из этого, что ключевые процессы для понимания результатов опытов Авраменко скрыты в точке А – точке подсоединения вилки Авраменко к внешней сети?
Следует. Все секреты интерпретации этого эксперимента скрыты в точке А (рис. 179) – точке подключения диодной вилки Авраменко к одному концу катушки Тесла (рис. 179). Мы теперь знаем, что сущность изменения знака напряжения обусловлена изменением направлений векторов магнитных моментов электронов. В интервале полупериода они меняют своё направление на 180 град. В результате диод пропускает их только тогда, когда их северные магнитные полюса направлены в сторону движения. Во втором полупериоде векторы магнитных моментов электронов оказываются направленными противоположно движению электронов и диод такие электроны не пропускает (рис. 130).
Из схемы опыта Авраменко (рис. 177) и нашей добавки к ней (рис. 179) следует, что электроны движутся в диодной вилке Авраменко против часовой стрелки (рис. 178). Фактически это движение близко к движению электронов в проводе с выпрямленным напряжением.
....................................................
15. Чему равна максимальная электрическая мощность, передаваемая по одному проводу толщиною в 10 раз меньше толщины человеческого волоса? Она исчисляется уже десятками киловатт.
16. Кто добился таких результатов? Таких результатов добились учёные Всероссийского института электрификации сельского хозяйства (ВИЭСХ).
17. Что они использовали в качестве нагрузки?В качестве нагрузки они использовали лампы накаливания мощностью 1кВт каждая (рис. 180).
ис. 180. Серия ламп мощностью по одному киловатту, питается по одному проводу диаметром 8 микрон
Источник с более полной информацией: poznayka.org/s22571t1.html
И теперь я напомню о ранее написанном на 2 странице этой темы:
ksp пишет:
Просто нужно было отложить в голове следующую инфу: "ток в 5 ампер при частоте 50 Гц разогревает провод диаметром 0.3 мм, а такой же по величине ток, но при частоте в 25 кГц уже не разогревает этот же тонкий провод"" Вот и всё. И когда потребуется, то применить в нужном случае это свойство.valavd пишет: ...И это есть аргумент? И аргумент в защиту чего?
Это одно из основных свойств "холодного электричества", которого не волнует сечение проводника. Та же суть у Эдвина Грея - "получение холодного электричества " при "расщепление положительного электричества”, у Н.Тесла - "радиантная энергия" и энергия, получаемая в опытах Питера А. Линдеманна.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
BGV пишет:
Насчёт КПД вилки автор не огласил самого главного, как он измерял мощность потребляемую вилкой по одному проводу? Посмотрел на импульс осциллографом в двухпроводном включении, но это же не корректно!
КПД мерялось различными методами. У меня уже был опыт измерения КПД искры и часть провереных методов применил и здесь.
Все измерения КПД велись по энергии в джоулях.
1. К конденсатор ВА паралельно подключался известный резистор. Такую же цепочку сначала подключалось генератору и среднеквадратичным методом измералась энергия одного периода сигнала на даной цепочке. . Потом измерения проводились на ВА. Результаты сравнивались..
2. Для высоковольтных импульсов делалась следующая схема. Индуктивность , управляемый ключ, аккумулятор. Так формировались высоковольтные импульсы Сначала по потребляемой мощности от акумулятора и частоте вычислялась энергия одного импульса . Кроме того рассчитывалась энергия одного импульса по формуле L*I*I/2. Потом в качестве нагрузки схемы подключался известный конденсатор паралельно которому включалась откалиброваная неонка. Частота разрядов(вспышек ) измерялось через фотодетектор. После конденсатор, неонка фотодетектор переносились в ВА и проводились измереения. Параметры схемы подбирались так, чтобы на одну вспышку неонки приходилось несколько входных импульсов.
3. Также второй конец ВА подключался прямо к генератору. Делались измерения. при коофициенте передачи близким к единице а потом переходилось на измерения в однопроволном варианте. Все измерения проводились RMS способом..
4.Пишу по памяти. Журнал измерений в другом месте в архиве. Часть деталей забыто.
С уважением.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Передача электроэнергии по одному проводу - выдумка или реальность?
В 1892 году в Лондоне, а через год в Филадельфии, известный изобретатель, серб по национальности, Никола Тесла демонстрировал передачу электроэнергии по одному проводу.
Как он это делал — остается загадкой. Часть его записей до сих пор не расшифрована, другая часть сгорела.
Сенсационность опытов Тесла очевидна любому электрику: ведь, чтобы ток шел по проводам, они должны составлять замкнутый контур. А тут вдруг — один незаземленный провод!
Но, я думаю, современным электрикам предстоит удивиться еще больше, когда они узнают, что у нас в стране работает человек, который тоже нашел способ передавать электроэнергию по одному незамкнутому проводу. Инженер Станислав Авраменко делает это уже 15 лет.
Она состоит из трансформатора Т, линии электропередачи (провода) Л, двух встречно включенных диодов Д, конденсатора С и разрядника Р.
Трансформатор имеет ряд особенностей, которые пока (дабы сохранить приоритет) раскрывать не будем. Скажем только, что он схож с резонансным трансформатором Тесла, в котором первичная обмотка питается напряжением с частотой, равной резонансной частоте вторичной обмотки.
Подключим входные (на рис.— нижние) выводы трансформатора к источнику переменного напряжения. Поскольку два других его вывода между собой не замкнуты (точка 1 просто висит в воздухе), тока наблюдаться в них вроде бы не должно.
Однако в разряднике возникает искра — происходит пробой воздуха электрическими за рядами!
Он может быть непрерывным или прерывным, повторяться с интервалом, зависящим от емкости конденсатора, величины и частоты приложенного к трансформатору напряжения.
Получается, что на противоположных сторонах разрядника периодически накапливается определенное число зарядов. Но поступать туда они могут, по всей видимости, лишь от точки 3 через диоды, выпрямляющие переменный ток, существующий в линии Л.
Таким образом в вилке Авраменко (часть схемы правее точки 3) циркулирует постоянный по направлению и пульсирующий по величине ток.
Подключенный к разряднику вольтметр V, при частоте около 3 кГц и напряжении 60 В на входе трансформатора, показывает перед пробоем 10 - 20 кВ. Установленный вместо него амперметр регистрирует ток в десятки микроампер.
На этом “чудеса” с вилкой Авраменко не заканчиваются. При сопротивлениях R1=2—5 МОм и R2=2—100 МОм (рис. 2) наблюдаются странности при определении выделяющейся на последнем мощности.
Измерив (по общепринятой практике) ток магнитоэлектрическим амперметром А и напряжение электростатическим вольтметром V, перемножив полученные величины, получаем мощность много меньше той, которая определяется точным калориметрическим способом по тепловыделению на сопротивлении R2. Между тем, по всем существующим правилам, они должны совпадать. Объяснения тут пока нет.
Усложнив схему, экспериментаторы передавали по линии Л мощность, равную 1,3 кВт. Это подтвердили три ярко горевшие лампочки, суммарная мощность которых составляла как раз названную величину.
Опыт проводился 5 июля 1990 года в одной из лабораторий Московского энергетического института. Источником питания служил машинный генератор с частотой 8 кГц. Длина провода Л равнялась 2,75 м. Интересно, что он был не медным или алюминиевым, которые обычно применяют для передачи электроэнергии (их сопротивление относительно мало), а вольфрамовым! Да к тому же диаметром — 15 мкм! То есть электрическое сопротивление такого провода намного превышало сопротивление обычных проводов той же длины.
По идее, здесь должны происходить большие потери электроэнергии, а провод — раскалиться и излучать тепло. Но этого не было, пока трудно объяснить почему,— вольфрам оставался холодным.
Высокие должностные лица с учеными степенями, убедившиеся в реальности опыта, были просто ошеломлены (однако своих фамилий просили на всякий случай не называть).
А наиболее представительная делегация знакомилась с опытами Авраменко еще летом 1989 года.
В нее входили заместитель министра Минэнерго, начальники главков и другие ответственные научно-административные работники.
Поскольку вразумительного теоретического объяснения эффектам Авраменко никто дать не мог, делегация ограничилась тем, что пожелала ему дальнейших успехов и чинно удалилась. Кстати, о заинтересованности государственных органов в технических новшествах: Авраменко подал первую заявку на изобретение в январе 1978 года, но до сих пор не получил авторского свидетельства.
А ведь при внимательном взгляде на опыты Авраменко становится ясно, что это не просто экспериментаторские игрушки. Вспомните, какая мощность передавалась по вольфрамовому проводнику, и он не нагревался! То есть линия как бы не имела сопротивления. Так что же она собой представляла — “сверхпроводник” при комнатной температуре? Тут уж дальше и комментировать нечего — насчет практического значения.
Есть, конечно, и теоретические предположения, объясняющие результаты опытов. Не вдаваясь в подробности, скажем, что эффект может быть связан с токами смещения и резонансными явлениями — совпадением частоты напряжения источника питания и собственных частот колебания атомных решеток проводника.
Между прочим, о мгновенных токах в единичной линии писал еще Фарадей, в 30-х годах прошлого века, а в соответствии с электродинамикой, обоснованной Максвеллом, ток поляризации не приводит к выделению на проводнике джоулева тепла — то есть проводник не оказывает ему сопротивления.
Время придет — строгая теория будет создана, а пока инженер Авраменко успешно опробовал передачу электроэнергии по одному проводу на 160 м...
Николай ЗАЕВ
PS. Обратите внимание, КАК поставлены диоды на этих двух рисунках.
Да и мне стало очень интересно повторить тот эксперимент, хотя честно говоря всё свободное время (которого у меня очёнь мало) я посвящаю исследованиям в своей теме " Простые технологии получения энергий нашими предками как аналогия процессов Мироздания." Уж больно интересную инфу для себя я нахожу в этих исследованиях.невыдержал пишет: Я может повторюсь, вы повторно можете провести эксперимент вышеупомянутый вами, то у нас как то с результатами не очень....
Дидов аналогичных и исправных у меня дома не оказалось. Найти же диоды советских времён сложновато. Мало вероятно, что результат тогда получились "случайно". Уже скоро сойдёт снег, можно будет появиться на даче и порыться в поисках тех самых диодов и, если повезёт, того самого кондёра. Одна маленькая деталь: фаза подключалась к вилке Авраменко с уже с подключенной нагрузкой. Имеет ли это значение или нет, не знаю.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Напомню снова о этой фразе: "ток в 5 ампер при частоте 50 Гц разогревает провод диаметром 0.3 мм, а такой же по величине ток, но при частоте в 25 кГц уже не разогревает этот же тонкий провод"
По какому признаку их можно объединить? В всех трёх указанных технологиях используется высокая частота.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
да што вы говорите вот изготовители инверторных сварок лоханулись ставя толстенные провода а оказывается можно и 1мм провод использовать и сварные шланги тож по милиметруksp пишет: Напомню снова о этой фразе: "ток в 5 ампер при частоте 50 Гц разогревает провод диаметром 0.3 мм, а такой же по величине ток, но при частоте в 25 кГц уже не разогревает этот же тонкий провод"
По какому признаку их можно объединить? В всех трёх указанных технологиях используется высокая частота.
