БТГ Владимира и Чипа

korney пишет: Ты же выше выложил правильную осцилограмму она только за кондёрами такая, а перед кондёрами в фазе.

Да, осциллограмма за кондерами на катушке резонатора. Без катушки она в фазе. В качестве катушки я попробовал включить катушку на сердечнике из трансформаторной стали два слоя провода в лаковой изоляции диаметром 1 мм. Длина намотки 170 мм. Эта катушка влазит в 50мм трубу с бифиляром.
Вопрос с бифиляром еще не решен, буду проверять различные варианты.

aliak07 пишет: Ну вот получена осциллограмма как у Чипа.

Подключи ослик к индукционной плитке и увидишь осциллограмму Чипа и других последователей индукционной плитки.

RuslanX пишет:

aliak07 пишет: Ну вот получена осциллограмма как у Чипа.

Подключи ослик к индукционной плитке и увидишь осциллограмму Чипа и других последователей индукционной плитки.

По-этому и от индукционки при съеме плоским бифиляром лампы горят в ведре с водой и не кусаются.)))

Чип что то говорил про резонатор из двух индуктивностей и одного конденсатора. Похоже он пошел этим путем. Тогда может по такой схеме, как у катушки Мишина? Такой резонатор легко настроить под оптимальную частоту ключа корочения.

1q2w3e4r пишет: Чип что то говорил про резонатор из двух индуктивностей и одного конденсатора. Похоже он пошел этим путем. Тогда может по такой схеме, как у катушки Мишина? Такой резонатор легко настроить под оптимальную частоту ключа корочения.

Именно. Вот цитата из выше данной инфы (был WORD файл):

"Большая просьба не рисовать схемы раньше времени, они не верные, то что выкладывал я в начале это был момент поиска и проб. В том варианте что на последнем видео не так как все рисуют и не так как я рисовал. Все будет скоро.

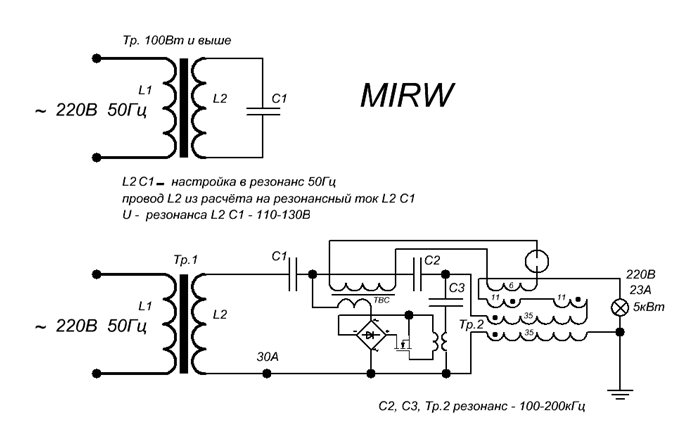

Вот схема мирва похожа , но только катушкой. КОндеров он только много напихал ненужных"



Ded Mazay предлогал катушку Мишина только мы непоняли

1q2w3e4r пишет: Чип что то говорил про резонатор из двух индуктивностей и одного конденсатора. Похоже он пошел этим путем. Тогда может по такой схеме, как у катушки Мишина? Такой резонатор легко настроить под оптимальную частоту ключа корочения.

почему так упорно обходится вниманием параметрический резонанс?
Капанадзе архитектор и наверняка знаком с историями про мосты

realstrannik.com/forum/spaceon/1237-btg-...chipa?start=72#90785

Alvis пишет: Ded Mazay предлогал катушку Мишина только мы непоняли

А что, бифиляр стал называться катушкой Мишина? Или какие у неё есть отличия от бифа?

Ded Mazay пишет: Внесу свои пять копеек.

.

Дед Мазай, можно вторым лучом посмотреть фазу тока?

Надо еще резонатор намотать по схеме катушки Мишина - для полного счастья.
