Схема экономии электричества в два раза .

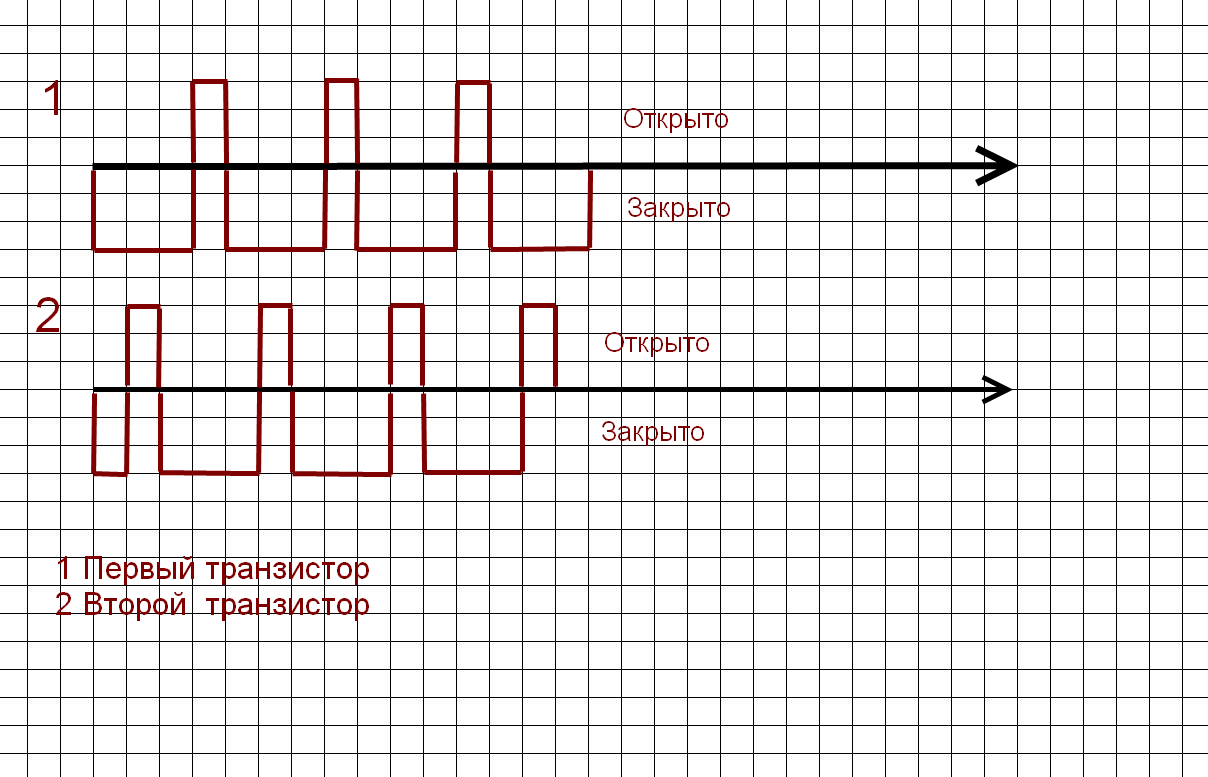

Можно ещё вот такой сигнал нарисовать в звуковом редакторе , подать его на два операционных усилителя , потом на управление .

В этом сигнале есть время когда оба транзистора полностью закрыты , что исключает сквозную утечку через оба транзистора .
В дальнейшем время закрытых транзисторов можно сокращать до минимума .

Чтобы высокое напряжение не пошло на компьютер необходима развязка по питанию операционных усилителей , допустим через отдельный трансформатор , возможно и оптопара понадобиться .

По моему примерно так и происходит в обычном механическом реле .



ПС. в ИР 2153 , дед тайм , а на графике выше , закрыто .

Хотелось вместо дедтайма чтобы оба транзистора закрывались .

Ещё такая идея пришла , по поводу защиты от выгорания полевых транзисторов для микросхемы ir2153
Допустим напряжение полного открытия транзистора 10 вольт , полного закрытия минус - 10 вольт .
Пусть оба транзистора во время дед тайма будут закрыты , как бы на защёлке , типа в ждущем режиме , для этого прицепить на каждый полевой транзистор по батарейке допустим 1.5 вольта , если она конечно закроет транзистор что не будет утечки .
И так , оба транзистора находятся закрытые на защёлках , приходит время открыться одному транзистору , напряжение открытия 10 вольт минус напряжение защёлки 1.5 вольта и того транзистор открывает напряжение 8.5 вольта .
Один транзистор открылся , потом настало время дед тайма , и чтобы он не болтался ( случайно не открылся ) как раз и будет служить батарейка , потом и второй транзистор также . Проверить не могу , нет ir2153 .

Смысл что во время дед тайма автоматически закрываются оба транзистора , могу и ошибаться , вдруг так на самом деле и происходит , не знаю , так как на видео Как работает полумост , не показано где горизонтальная линия графика .

К защите полевых транзисторов , измерение силы магнитного поля , датчик магнитного поля .

Похоже что датчики холла нужно использовать аналоговые , линейные .
А в куллерах цифровые .
Для постоянного тока один датчик , а для переменки возможно нужно два датчика , потому что при смене полярности магнитного полюса будет показывать мало и много . А если поставить два датчика на переменку , то брать с них только максимальные показатели .

Тут есть про линейные датчики холла и где они применяются .
d.17-71.com/2010/02/11/datchik-xolla-obshhee-opisanie/

В автомобилях вроде есть , но я не знаю какие там .

К защите - продолжение .

Хотя даже цифровые датчики от куллеров тоже годятся если использовать их вместе с постоянным магнитом , чтобы возвращал положение датчика , а измеряемый ток будет протекать через ферритовое кольцо в котором и находиться датчик холла , регулировать срабатывание можно удалением или приближением самого датчика от зазора магнитопровода , это для цифровых , а для аналоговых , устанавливать порог срабатывания на компараторе или операционном усилителе .

freeenergy пишет: а для переменки возможно нужно два датчика , потому что при смене полярности магнитного полюса будет показывать мало и много . А если поставить два датчика на переменку , то брать с них только максимальные показатели

uk.taxonomy.e-science.ru/sites/default/f..._files/fz/MPMan1.gif
Если не то, что нужно, удали.

freeenergy пишет: К защите - продолжение .
Хотя даже цифровые датчики от куллеров тоже годятся если использовать их вместе с постоянным магнитом , чтобы возвращал положение датчика , а измеряемый ток будет протекать через ферритовое кольцо в котором и находиться датчик холла , регулировать срабатывание можно удалением или приближением самого датчика от зазора магнитопровода ,

Для цифровых регулировать срабатывание ещё можно
удалением или приближением и силой опорного постоянного магнита .

От выгорания транзисторов .

А если разделить ветки течения тока на заряд и разряд конденсатора , и на каждую ветку поставить по нагрузке , то исключено выгорание транзисторов . При этом лампочки должны попеременно моргать , и во времени светить одинаково , так как через каждую проходит одинаковое количество энергии .

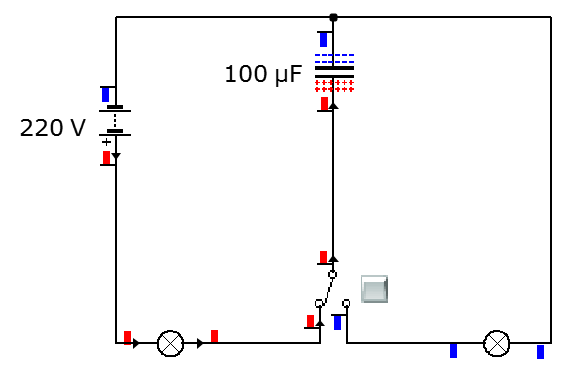

Принцип .

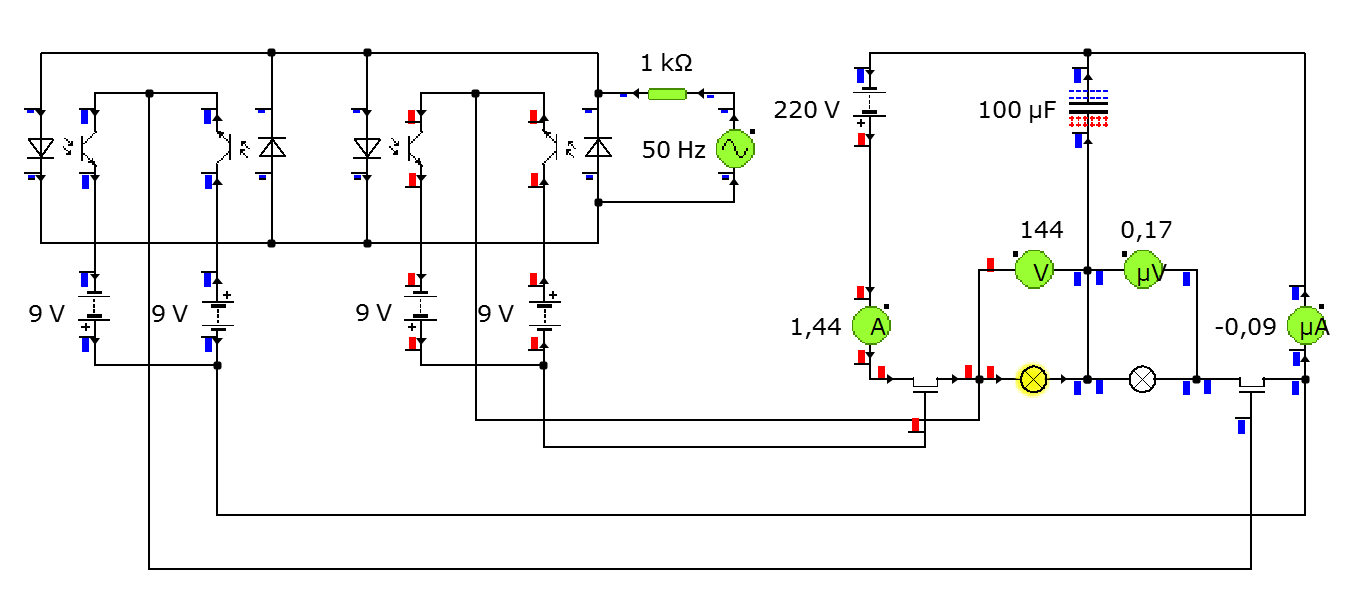

Схема подключения ламп ( нагрузки ) на транзисторах .



И как работает .

Оказывается на практике в схеме выше очень большое падения напряжение на лампах и амперы не идут , а всё из за того что конденсатор почему то не хочет разряжаться . Делал схему на практике , так и есть , и симулятор протеус тоже показал как и на практике , когда подключал к конденсатору лампочку светилась очень ярко .

Не пойму почему конденсатор не разряжается через ключ .

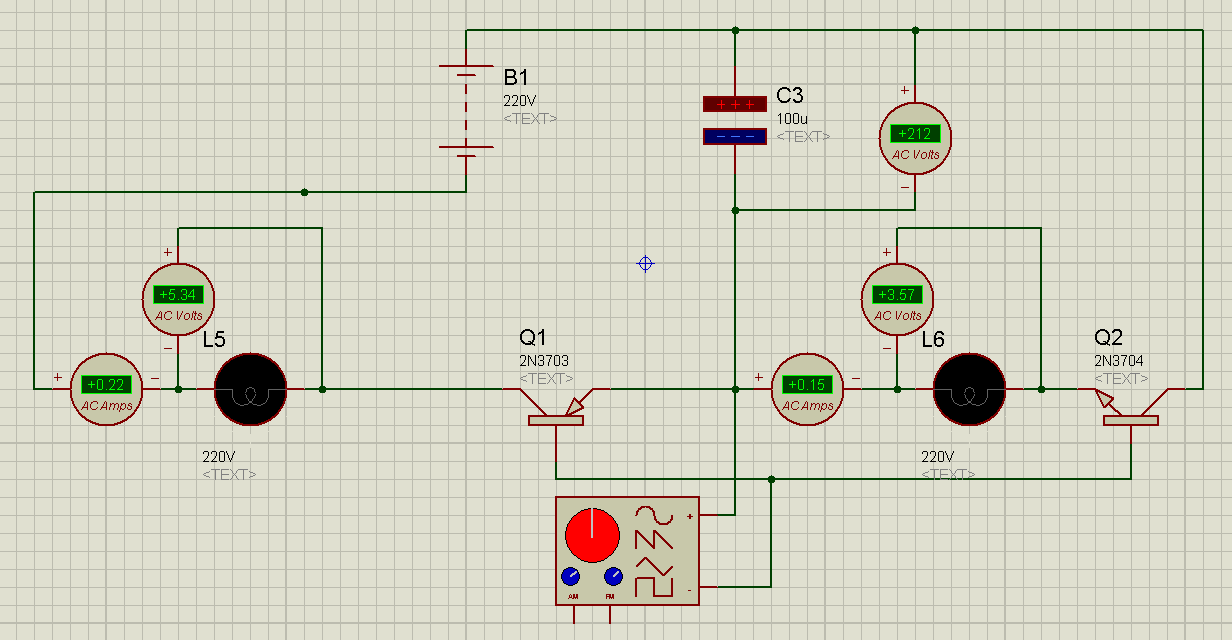

Симуляция протеусом , примерно то же и на практике .

Я эту схему пробовал не на транзисторах а на коллекторе ( На нём есть искрение если что ) .

Вот вам путь!!!

Андрей , спасибо за видео , очень интересная схема , но не всё понял и остались вопросы .
Диодный мост и конденсатор это как бы батарейка , можно заменить если что , в схему батарейку нарисовать , тут вроде ясно .

Два полевика одинаковой проводимости допустим N канальные только расположены так что ток от левого течёт в одну сторону ( на заряд конденсатора ) , а ток правого полевика течёт в другую сторону ( на разряд ) , схема как бы не дорисована .

И разряд нагрузки через тиристор .

Схему бы сильнее разжевать )))

Понравилось расположение полевиков )))

Попытаюсь вникнуть .

Посмотрел ролик третий раз и таки услышал что каждый полевик заряжает конденсатор , значит они направлены в одну сторону течения тока .
Этот момент не совсем ясен , зачем тогда два если можно использовать один полевик .

И у тебя нарисована синусоида , но после диодного моста и конденсатора это постоянный ток как от батарейки , или ты имеешь в виду синус заряда и разряда конденсатора ?




Частоту работы ключей задавать каким то генератором .

А у меня была идея что частоту работы полевиков задаёт сам ток , допустим ток течёт на заряд - соответственно открывается один транзистор , течёт на разряд открывается другой транзистор , за направлением тока следит датчик ( например датчик холла , датчик смены полярности ) , который и даёт команды полевикам , что то наподобие автоколебательного контура , с автоматической настройкой на собственную частоту . Тут уже нужна катушка с индуктивностью чтобы давала колебания .

Первый импульс который запускает схему проходит от батарейки через этот датчик направления тока и он запускает транзистор заряда конденсатора .
Пока что всё размыто , может в этой идейке кто то что то увидит , но тут уже конденсатор будет менять полярность .
