Это каркас от ниток , на каркасе уже с завода есть резьба вправо для намотки ниток , внутри каркаса пусто , а вот внешний каркас резонатора придется изготавливать вручную , шибко специфическая штуковина ☺NikAndr пишет: Привет, turisto74!
Похоже, что полость резонатора внутри чем-то залита, типа прозрачного силикона. Это действительно так, или это оптический обман?
И еще - из чего сделан каркас резонатора?
Царь Соломон Екклесиаст
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

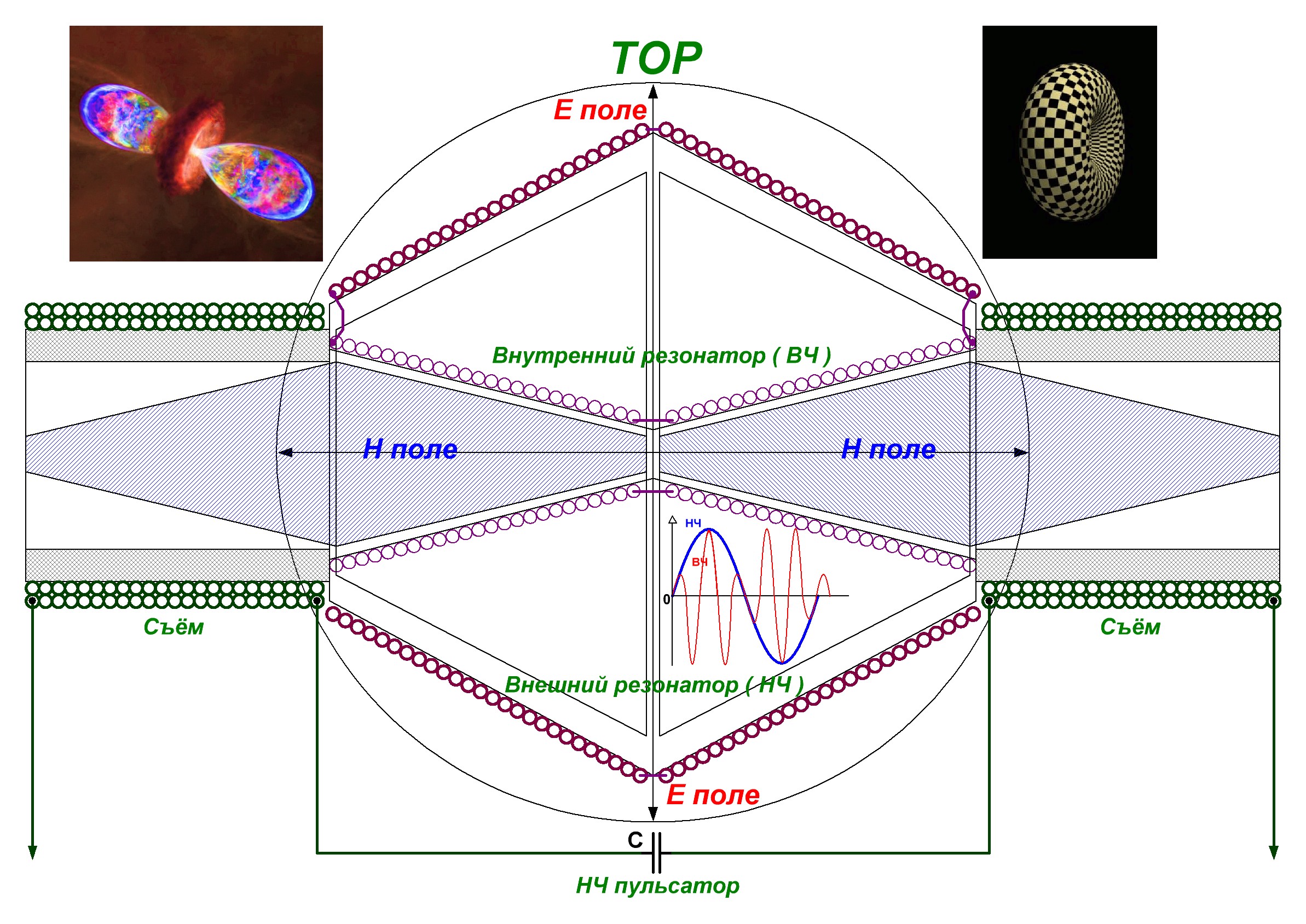

turisto74 пишет: На медни начала у меня рождаться вот такая вот специфическая структура многофункциональной по процессам и не очень сложной в конструкции катушки
ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]
В принципе что тут сказать ? Слова тут вряд-ли помогут , здесь надо научиться осознавать процессы объёмно , потом уже постепенно открываются мелкие детали и подробности

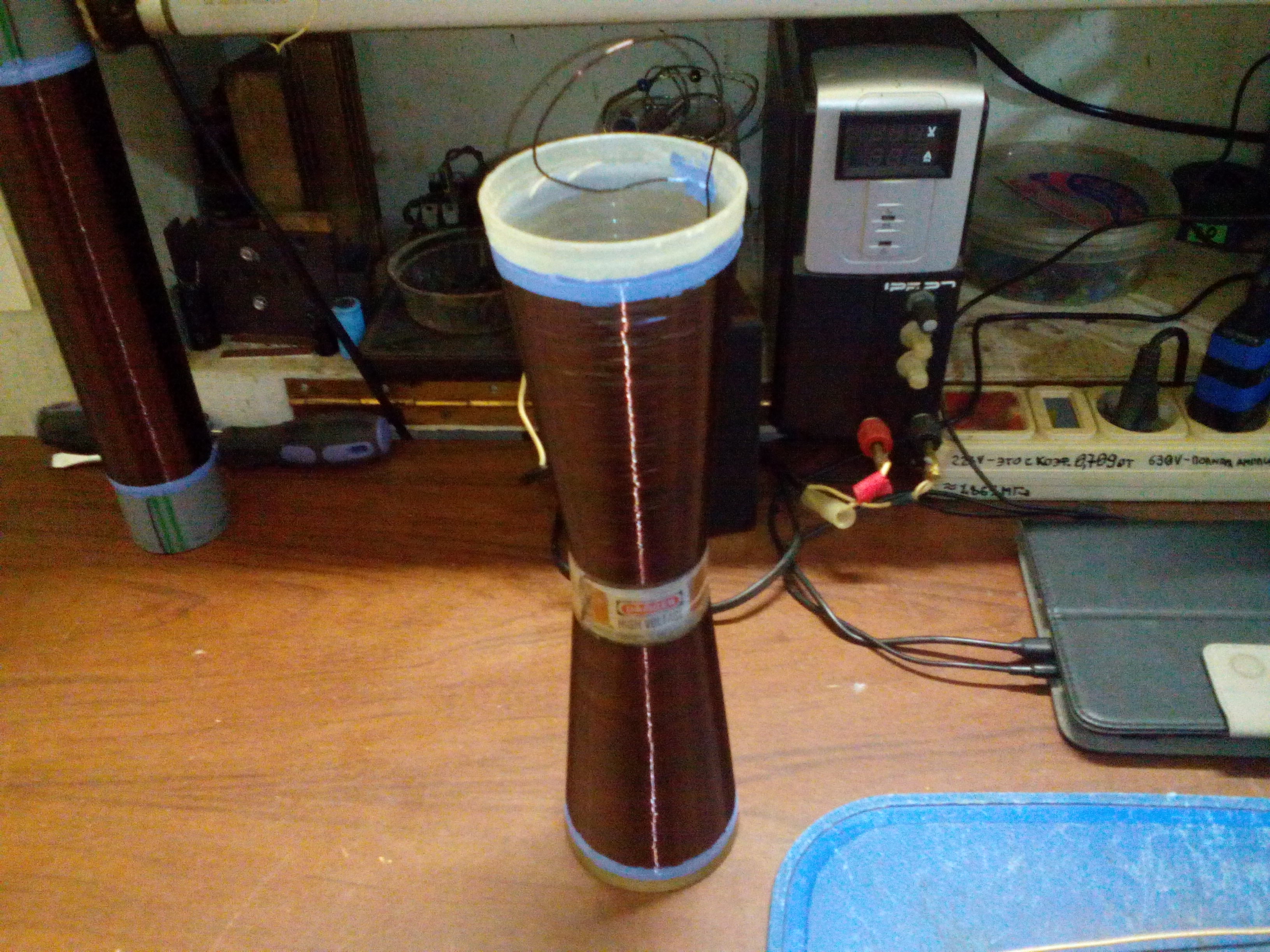

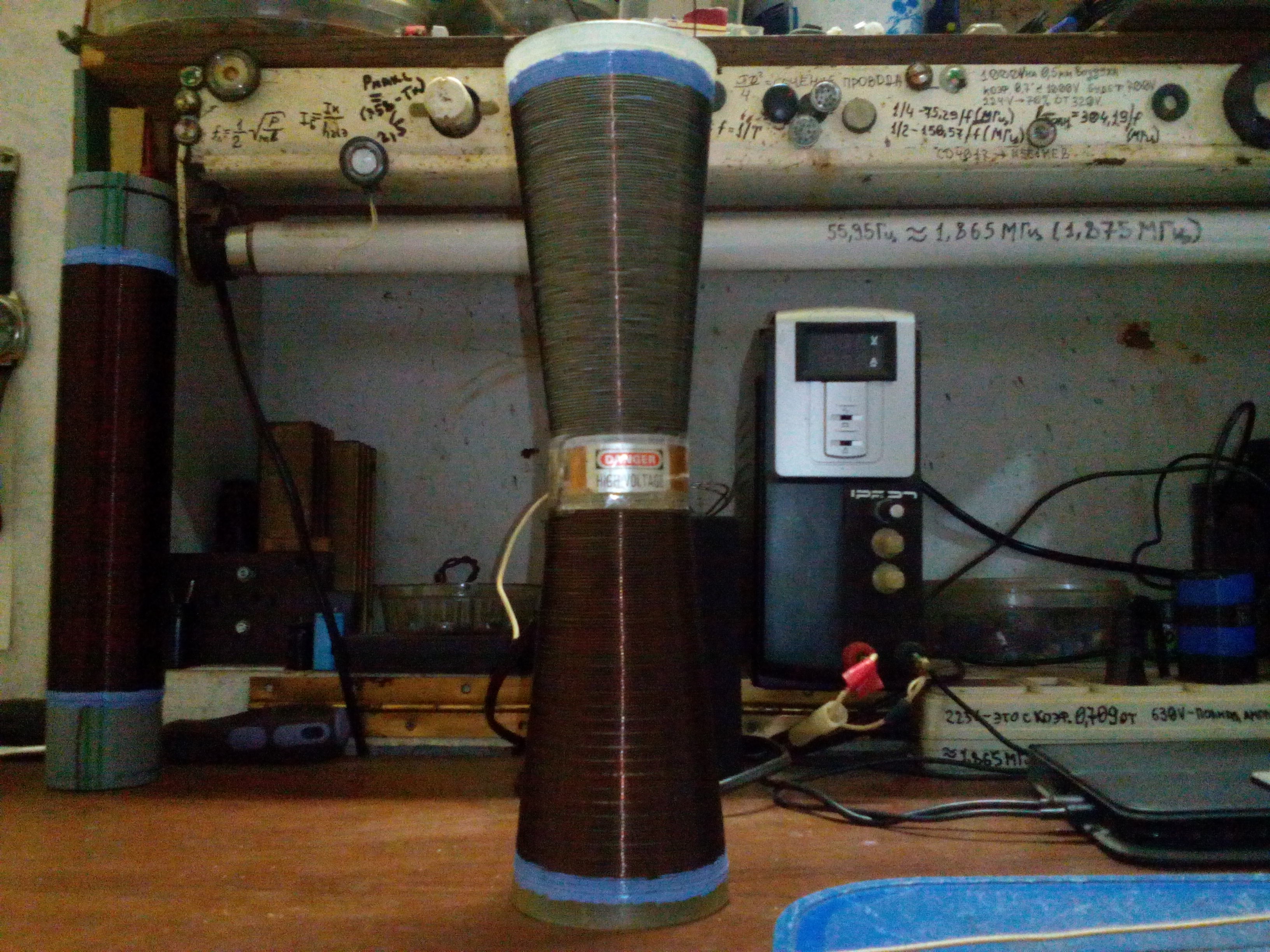

Пара фоток внутреннего резонатора , намотанного позавчера вроде ( дни путаются , вообще их не замечаю )
Там по центру между половинками прилепил медную фольгу незамкнутым кольцом и припаял её к средней точке резонатора , при этом целостность провода не нарушил ( намотка одним проводом в одну сторону ) , пока экспериментально , это типа общего для двух половинок противовеса для Е поля .
В общем это просто ТОР и попытка им управлять осознанно . Мне понравилось объяснение работы генератора из фильма постами выше : " ...вокруг создаётся поле , поле питает "арку" , а "арка" создаёт поле " ( круговорот как в природе , ну типа того ) . Хочу сказать , что в торе задумано тоже самое , в принципе , если разобраться с его геометрией , то он сможет функционировать без внешнего генератора , достаточно просто произвести запуск , например пьезиком от зажигалки или шокером
хорошая идея, а угол наклона конуса не маленький?
тести в этом направлении что то интересное да вылезет.
Тесла делал большой акцент на конические катухи!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Угол да , маленький , просто брал готовые каркасы , приблизительно 40,214 м длина провода , я уже говорил что придерживаюсь одной частоты 1,865 МГц ( может и 1,875 МГц , измерял курсором на лекрое , так что где-то так , если 1,875 , тогда длина волны ровно 160 м ) . Вообще эта частота меня до сих пор с толку сбивает , походу дела чьи-то волновые структуры рядом крутятся и условия свои диктуют ( сбивают с толку ) , так я на всякий пожарный от этой частотной сетки далеко не ухожу , мало ли что , с этой частотой во всяком случае негатива особого не обнаружил , если не считать онемение рук , да лишний пульс в башке , ну и электроника с ума сходит , коты на этой сетке частотной беспокойства не показывают , а дальше будем поглядетьAntonW пишет: [
хорошая идея, а угол наклона конуса не маленький?
тести в этом направлении что то интересное да вылезет.
Тесла делал большой акцент на конические катухи!
И ещё для товарищей , которым важно количество витков
Так вот , количество витков - это только часть параметров резонатора , от этого количества и расстояния между витками будет зависеть ёмкость резонатора , ёмкость + длина = индуктивность , для высоких частот ёмкость большого сопротивления не имеет ( может быть межвитковое замыкание ) , то есть по сути энергия хранится в ёмкости , а индуктивность это чисто термин для профессоров и математиков , одно из орудий для контроля за развитием населения , ну типа как сказано было в указе царя Петра 1 : " Подчинённый перед лицом начальствующим должен иметь вид лихой и слегка придурковатый , дабы не смущать лицо начальствующее своим умным видом " ( иначе можно было и на кол загреметь ) , в книгах пишут , что энергия накапливается в индуктивности , а что такое индуктивность не пишут ( только абстрактно ) , чем больше эта мифическая индуктивность , тем ниже частота колебаний , а за счёт каких процессов так происходит сами не знают Тесла мерил индуктивность и ёмкость в сантиметрах , если не ошибаюсь , в дневниках Колорадо Спрингс было дело . Вообще у каждого свои представления о мироустройстве , на тему индуктивности спорить ни с кем не буду , всё-равно не переспорю , к тому-же такой спор может занять целую ветку на форуме
В данном резонаторе за основу идёт длина провода , так как вся эта штуковина задумана для управления волновыми процессами . Если делать катушку по уму , то без кратностей в её геометрии не обойтись . Конус вообще не просто рассчитать , каждый виток имеет длину меньше соседнего ( или больше , смотря откуда начать отсчёт ) Так что здесь пока ничего не посоветую , думаю может подойти вариант расчёта каркаса как в пирамиде , во всяком случае стоит взять это на заметку Могу только сказать , что если длина провода в резонаторах будет отличаться друг от друга по нечётным кратностям , то и диаметры каркасов с торцов будут так-же отличаться , если по чётным , то та-же песня , цифры только другие Так-же при расчёте диаметра каркаса учитываю диаметр провода , то есть линия намотки проходит по центру провода , а не по поверхности каркаса - об этом уже Леонид Волков рассказывал на старом Страннике

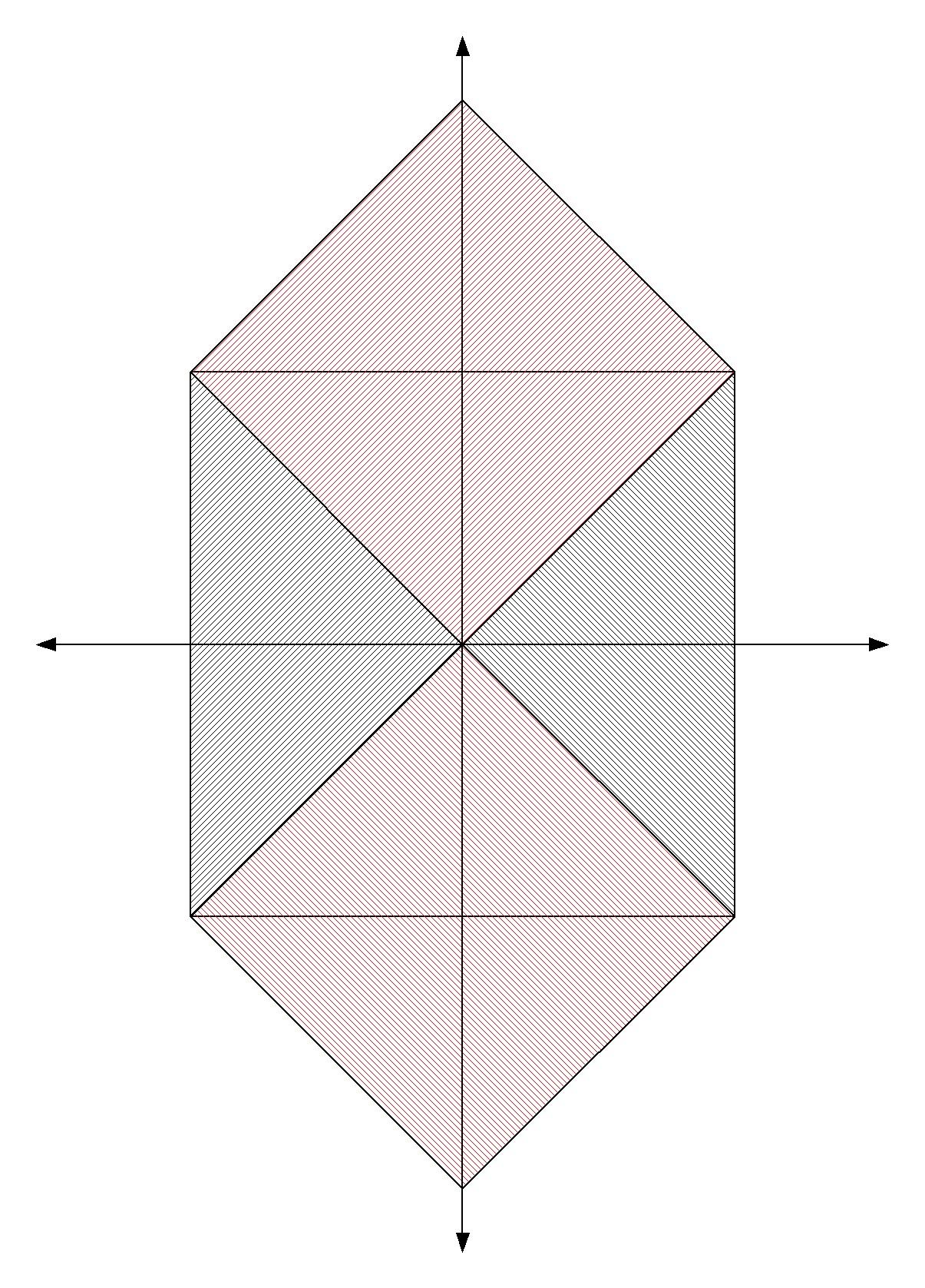

Вот тут на скорую руку набросал вариант геометрии каркасов , угол 45 градусов :
Царь Соломон Екклесиаст
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Какие размеры каркаса и диаметр привода?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Каркас просто какой под рукой оказался , знать бы как в старину по кратностям всё высчитывали , то проблем-бы с созданием пассивного потокового генератора не было . Рассказывали мне историю про одного деда ( который уже давно помер и все свои познания с собой в могилу утянул ) , так вот этот дед из российской деревушки умел на глаз определять сколько в телеге картошки или сена , причём проверяли потом на весах - погрешностей не было , проговорился этот дед только про кратности , и единицы измерения у него были какие-то чудные , в них числа были не целые , то есть после первого числа была запятая , ну типа как число ПИ ( про них дед ничего не рассказал ) . Все эти познания имели корни из старины глубокой , которые передавались из поколения в поколение . Ещё этот дед умел определять время суток в любую погоду , даже когда всё небо тучами затянуто и ориентироваться на любой незнакомой местности . После победы во второй мировой он пешком дошёл до дома из Германии , причём типа как раньше , чем его сослуживцы на транспортеtrofim2 пишет: С длиной определились.
Какие размеры каркаса и диаметр привода?
И забыл ещё сказать - этот дед рассказывал , что когда-то была война , очень большая и очень жестокая и что все планеты солнечной системы были заселены ... , и что люди общались на одном языке , и что они возомнили себя богами , за это и были наказаны Создателем и были расселены по разным частям света и даны им были разные языки для общения ...
Царь Соломон Екклесиаст
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Не поленился и собрал ( на работе , день был выходной , работы не было ) качер с обмотками по краям резонатора ( и даже встречно включенными типа как у IB ) , собирал с полевиком 2N60 , базовая ( затворная ) с одного торца резонатора , коллекторная ( стоковая ) у другого конца , обе катушки по три витка , начала в кучу и на них питание , кондёров по цепи питания качера не ставил , что-бы не мешались . Базовая катушка создаёт одну пучность тока , а коллекторная другую , диаметры каркасов резонатора и так сказать индукторов качера 1 к 2 . Качер завёлся с толкача , резонатор предварительно замкнул на коротко , спаял датчик тока из дросселя-бочки со светодиодом , подключил ослик и вуаля . Так сказать ротор потокового генератора подал признаки жизни ( что-бы генератор стал давать энергию , ротор ( или поршень насоса , кому как проще понять ) надо привести в движение , для этого надо добавить второй осциллятор ) , стоячая волна образовалась в районе 7,5 МГц , по краям пучности тока , замкнутые выводы резонатора стали греться , глянул что блок питания показывает , показал он 13 Вольт и 0,09 Ампер , я сначала не понял , отключил качер , напряжение питания упало как и должно до 12 Вольт ( блок питания лабораторный двухканальный серии 3005 ) , затем снова завел с толкача качер и напряжение питания подскочило до 13 Вольт , проверил датчиком тока ( дроссель-бочка ) что творится в цепи питания качера , а в цепи питания качера между проводами питания плюсом и минусом светодиод очень ярко светился , продольные колебания , основа так сказать всех электрических процессов в потоковых генераторах пеленговались даже без рамки Г. Николаева . Почему я думаю что это продольные колебания ? Возьмите к примеру длинную верёвку и попробуйте её раскачать до образования в ней стоячей волны ( полуволна с пучностями тока по краям ) , вы на собственном опыте почувствуете как веревка пытается вас притянуть друг к другу , кто занимается перетяжкой всяких электрических кабелей , тот быстро может сообразить что к чему Ну а что такое электричество никому неизвестно , и где аукнутся продольные биения стоячей волны тоже неизвестно ( особенно если шокером в розетку долбить ) . Так что вот так
