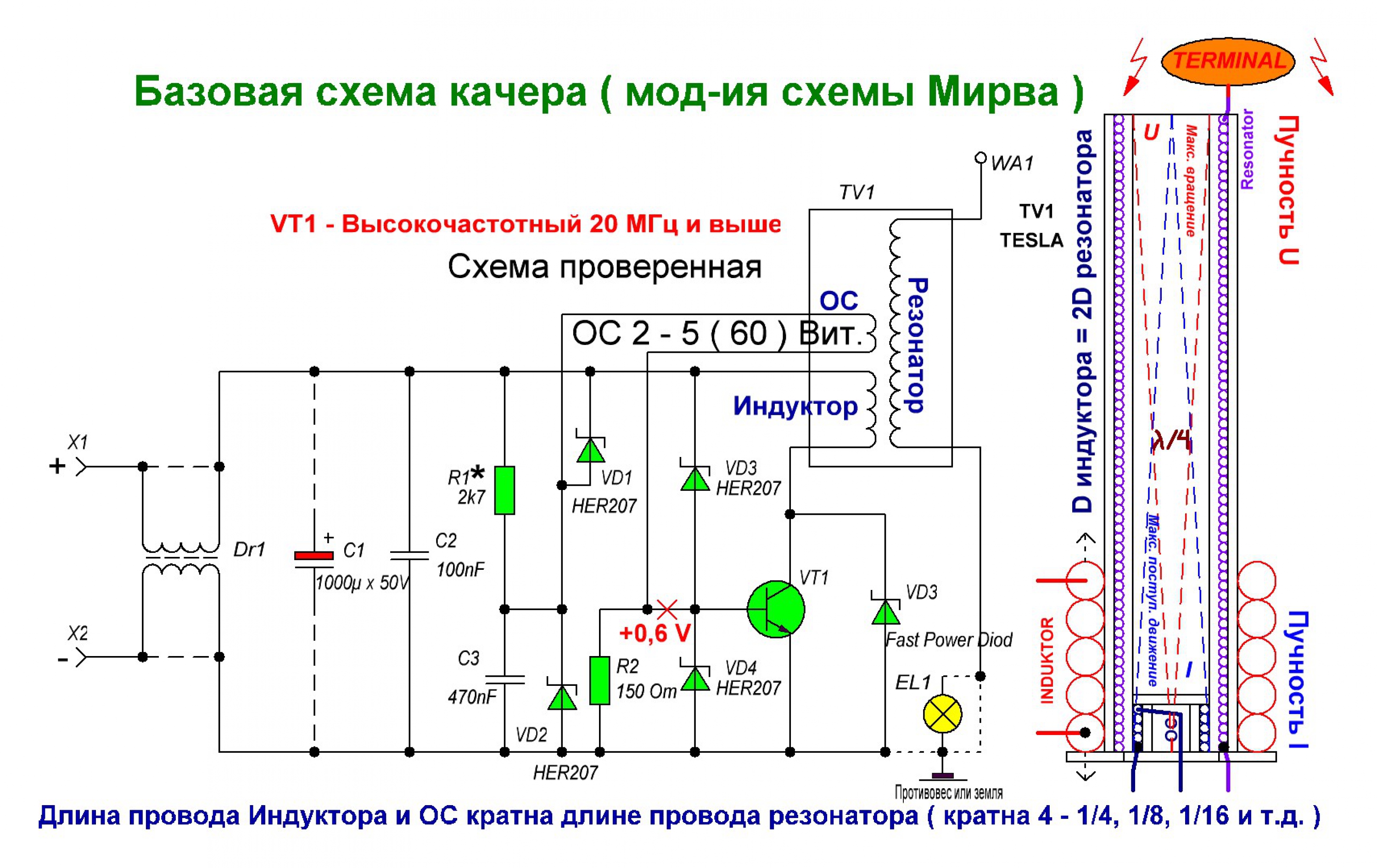

Качер , который оказался у меня под рукой :

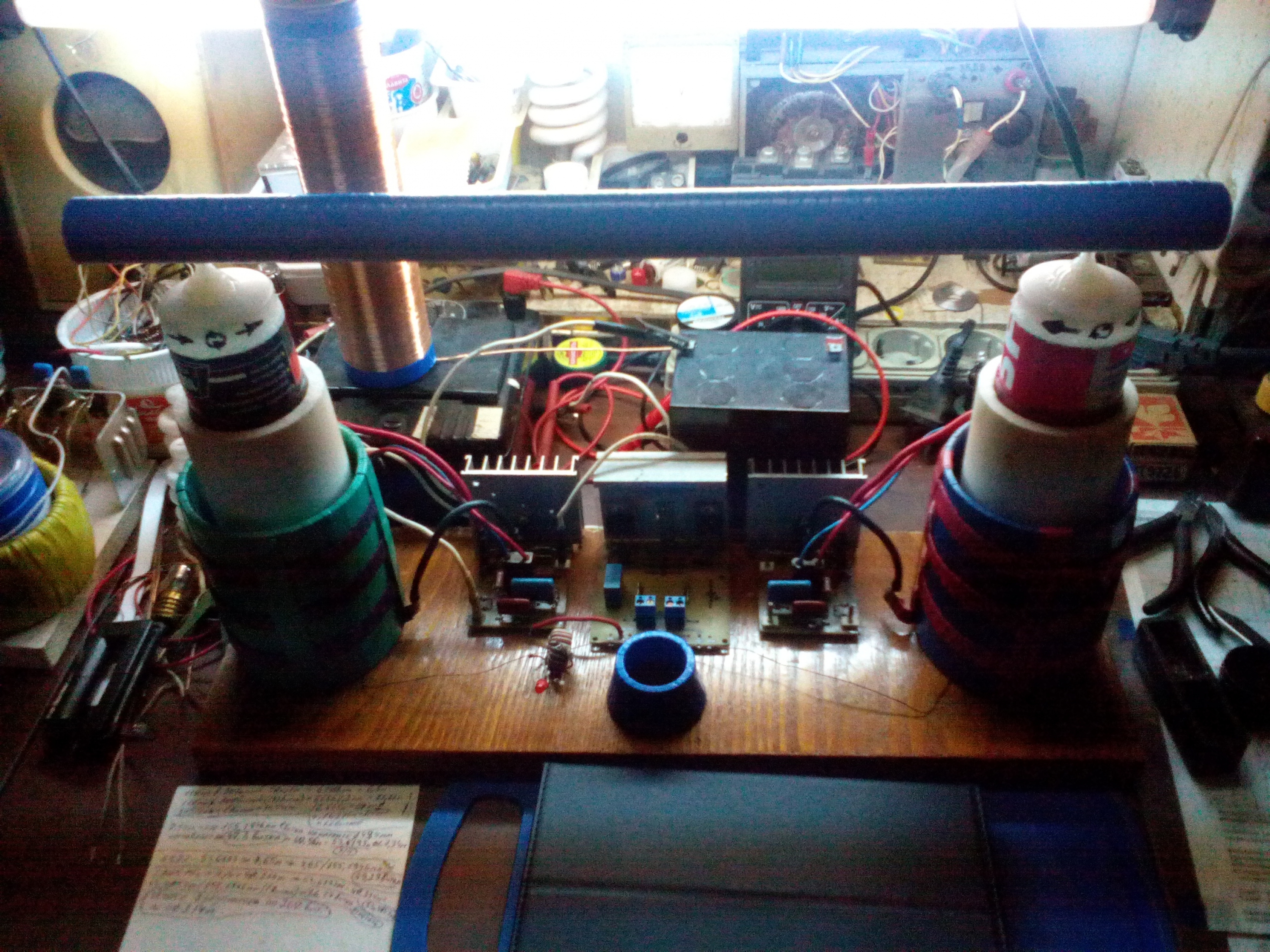

Так сказать пошаговая последовательность изготовления ( по резонаторам и катушкам ОС , думаю и так понятно , если нет , тогда ОС мотать в ту-же сторону , что и резонатор , то есть к левой намотке резонатора левую намотку ОС , индуктор выполнен по кратностям по отношению к длине резонатора , так уж вышло , что длина моего индуктора попала под нечётную кратность к длине резонатора , это дало частоту на индукторе 17,2 МГц , то есть индуктор стал работать как резонатор и колебания резонатора и индуктора сами по себе более-менее ( скорее всего придётся индуктор более точно подогнать ) состыковались в нулевых точках без использования сложных схем управления , благодаря использованию кратностей при намотке катушек . Хочу сказать , что индуктор можно мотать не так как в классических трансформаторах Тесла , то есть 1/4 и прочие чётные кратности , думаю , что именно для бестопливных генераторов лучше подойдёт использование нечётных кратностей между индуктором и резонатором , это даст более сильную раскачку контура в целом . В момент совпадения частот происходит деформация электрического поля ВЧ с частотой НЧ , грубо говоря эффект гидроудара или что-то типа того , в результате этого удара электрическое поле просто меняет свою плоскость движения и переходит в магнитное поле , я уже говорил , что халява здесь от управления движениями полей , если кому трудно это представить , посмотрите ролики по боевым искусствам , например Ушу или Айкидо , где хиленький старик без усилий укладывает качка при помощи нескольких движений , используя лишь умение управлять движениями противника )

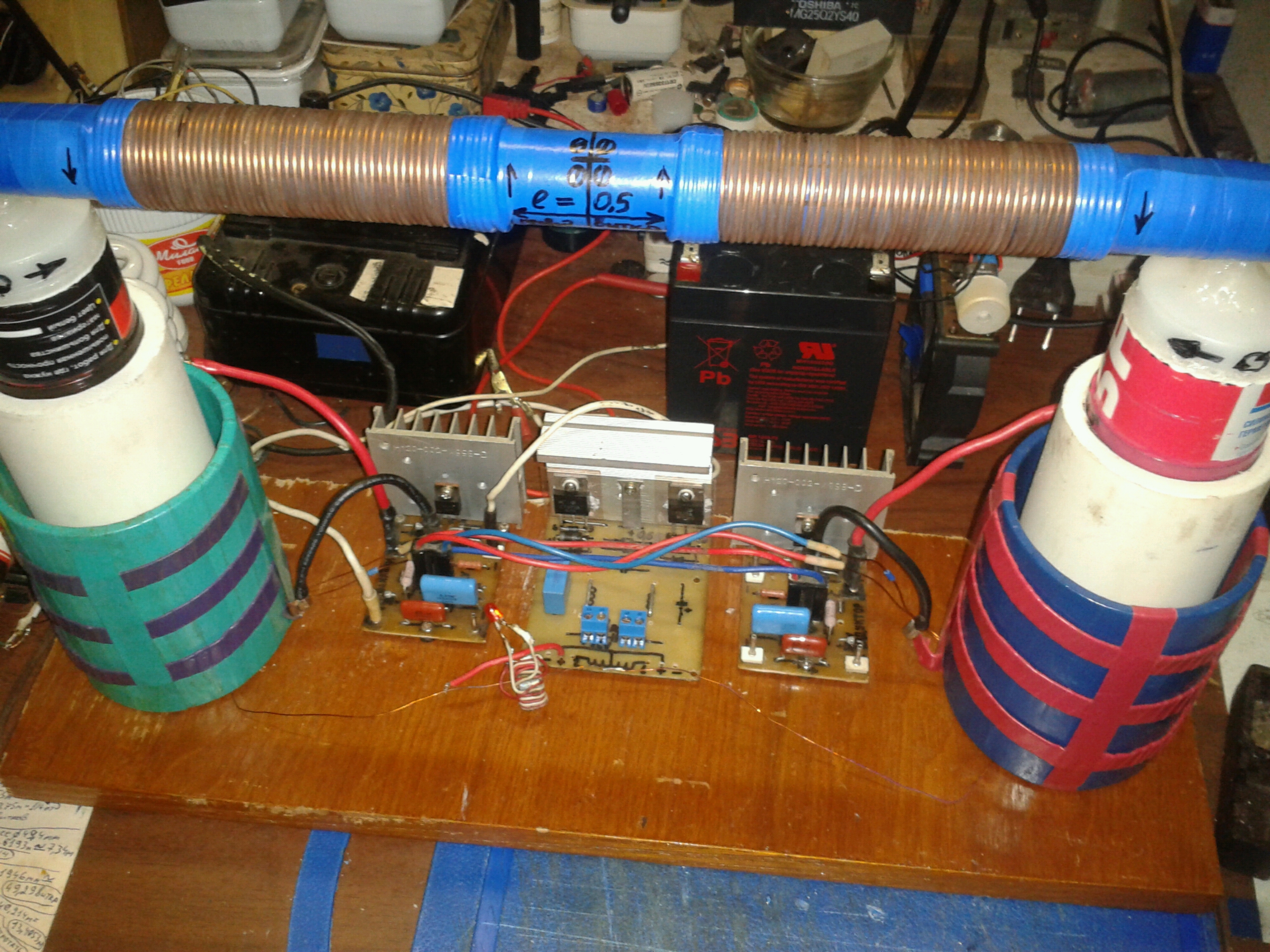

Здесь биф выполнен с длиной каждой полуобмотки 1/8 от длины провода резонатора . Зазор между полуобмотками бифа выполнен равным 0,5 от длины витка бифа , здесь кстати то-же использую кратности , варианты зазора могут быть разными , в смысле с другими кратностями ( 1/1 , 2/1 и т.д. и т.п. ) , можно конечно выполнить биф с возможностью двигать полуобмотки относительно друг друга .

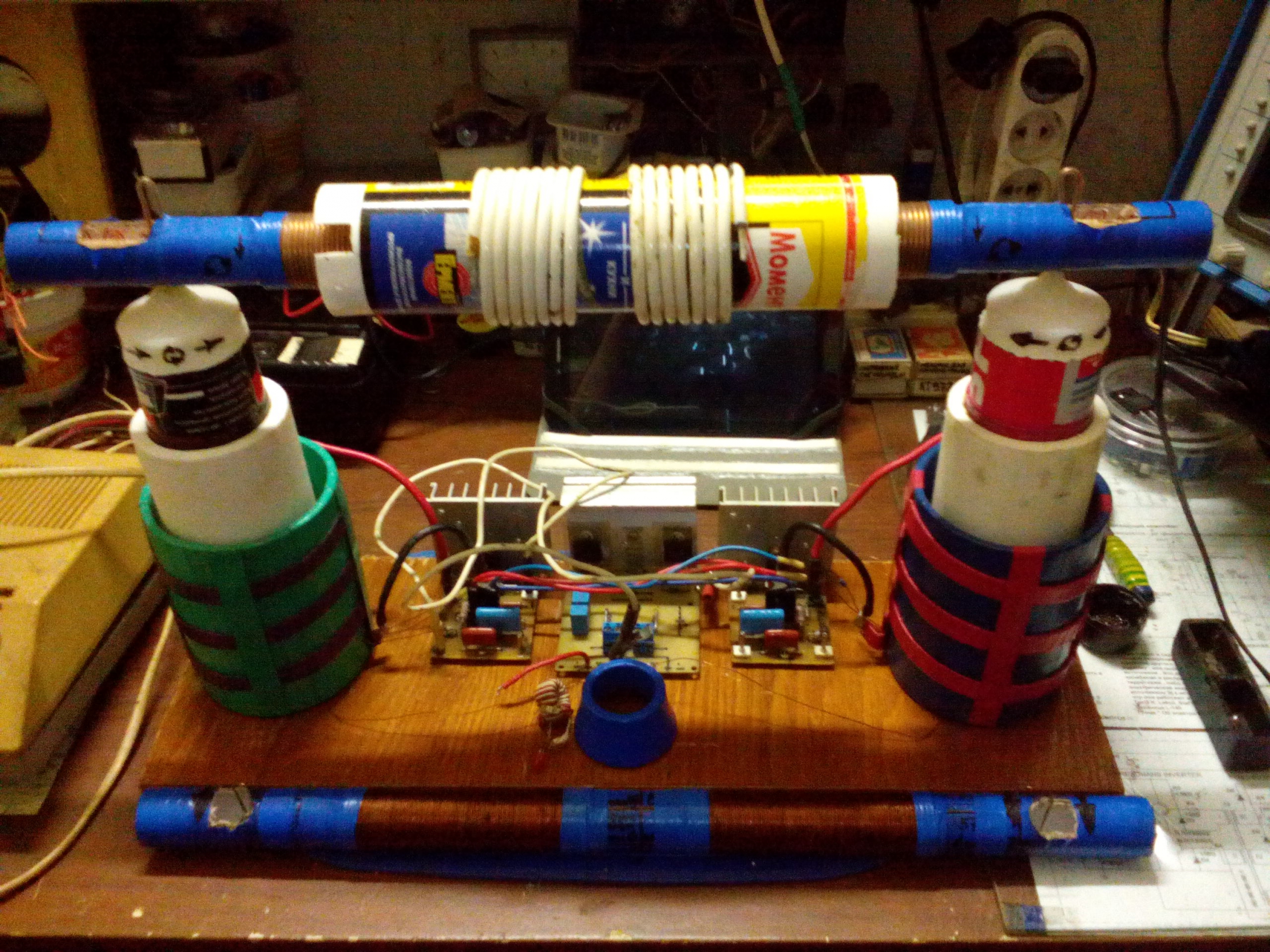

Внизу запасной вариант бифа из провода в эмалевой изоляции 0,7мм и 1/4 длины ( каждая полуобмотка ) от длины провода в резонаторе ( диаметры провода резонатора и бифа так-же кратны друг другу или равны ) .
Съёмная катушка так-же намотана бифом , то есть две встречно намотанные полуобмотки .
По использованию кратностей , в смысле какая кратность лучше всего я пока ничего не скажу , просто нет возможности все варианты проверить ( провода не густо , зря его шинковать не буду , так как потом останусь вовсе без провода ) . Так как есть , съёмная катушка выполнена 1 к 32 ( каждая полуобмотка ) по отношению к длине провода в резонаторе . Над левосторонней полуобмоткой бифа находится правосторонняя полуобмотка съёмной катушки и наоборот , это задаёт направление движения потокам , один поток по отношению к другому становится ещё и укрепляющим пограничным слоем , своеобразным закрепителем , не дающим движениям потоков потерять синхронизацию друг с другом и развалиться .

Пока что всё .

Добавил так сказать индукционку , таким образом настройка упрощается до подбора Cres.1.1

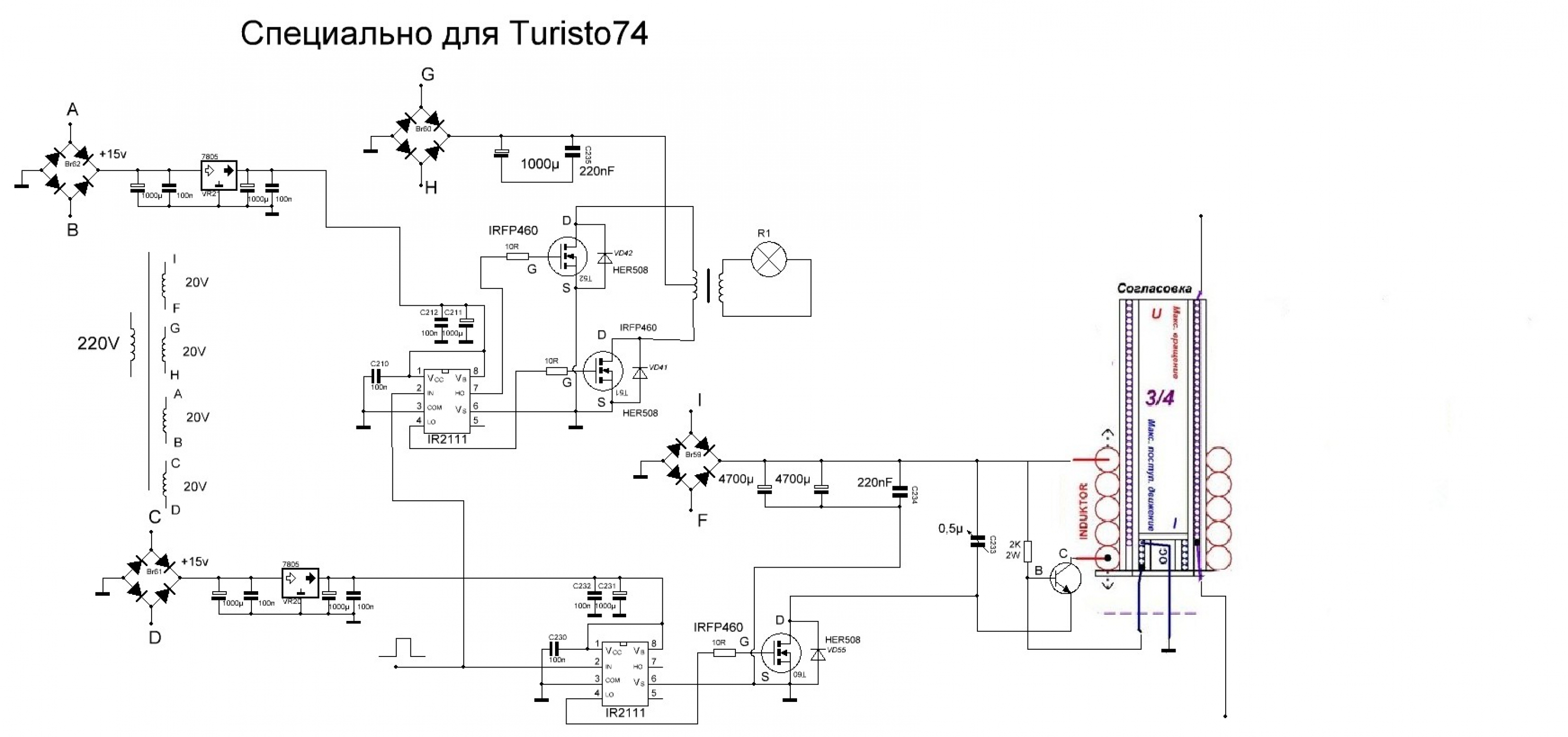

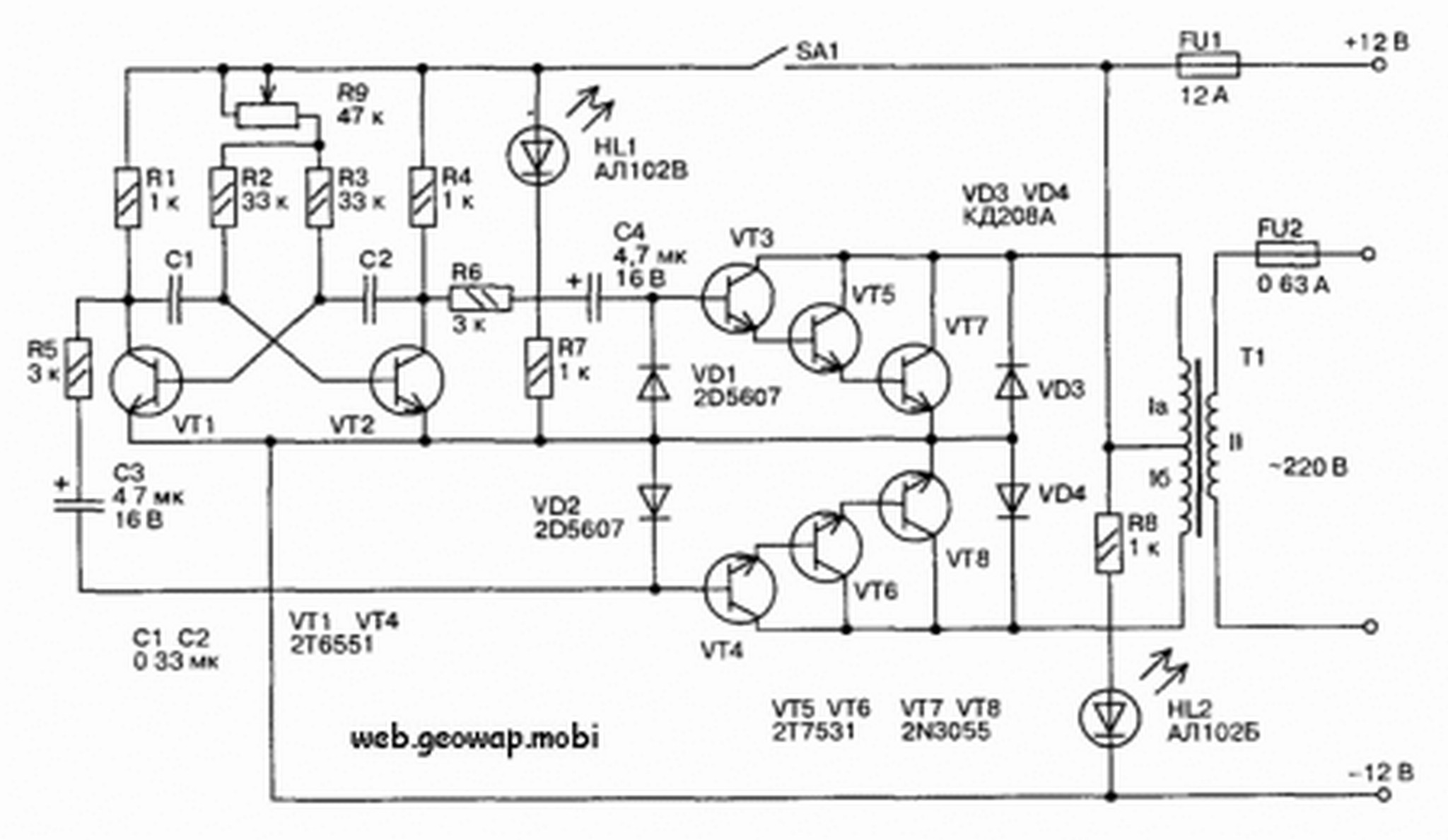

Если кому надо промышленная частота , тогда прекрасно подойдёт вот такая примитивная схемка :

Эта схемка хороша тем , что имеет ручную подстройку частоты и прекрасную адаптацию к изменению окружающих условий своего бытия , то есть к остальным модулям всей схемы в целом по цепи питания

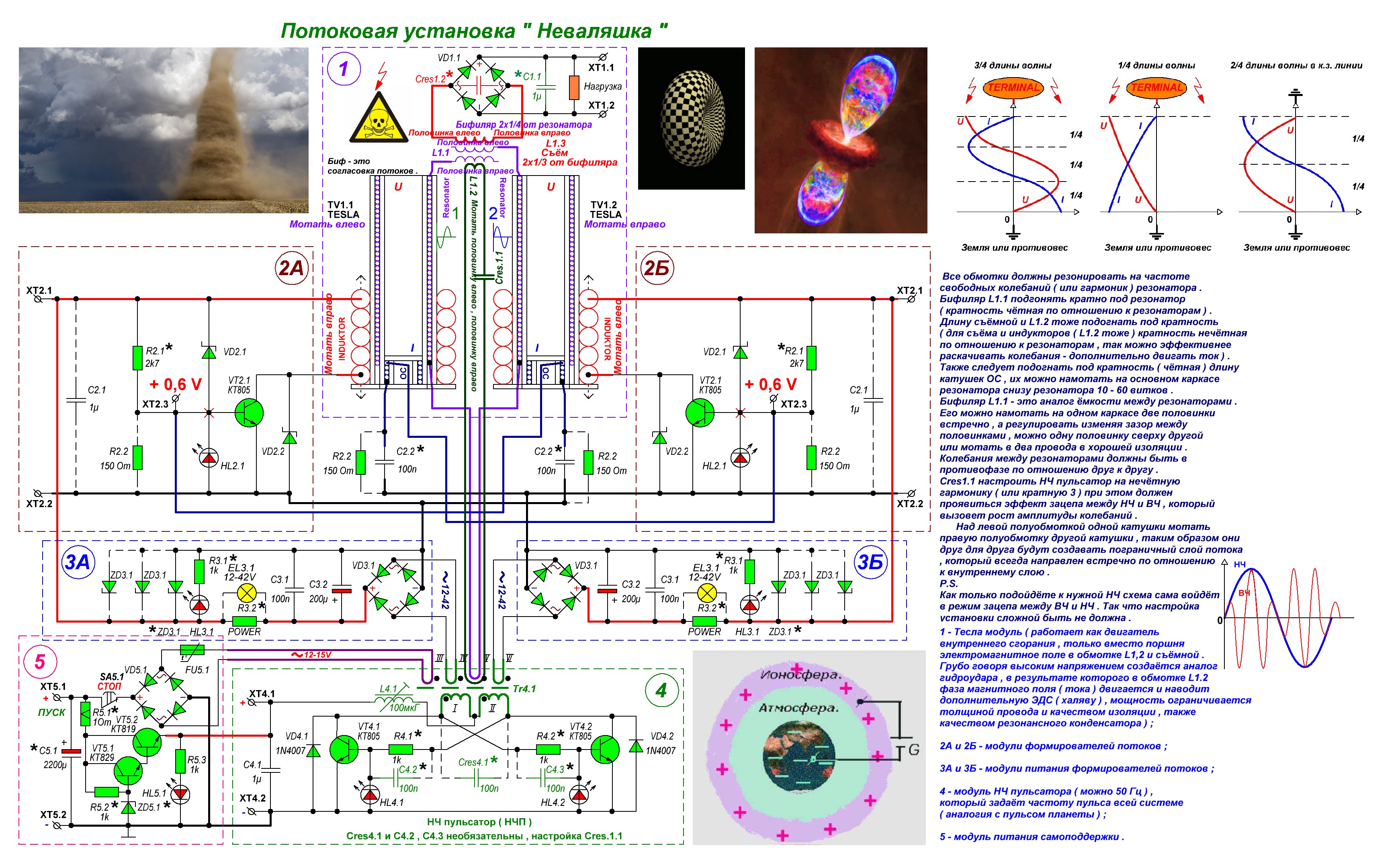

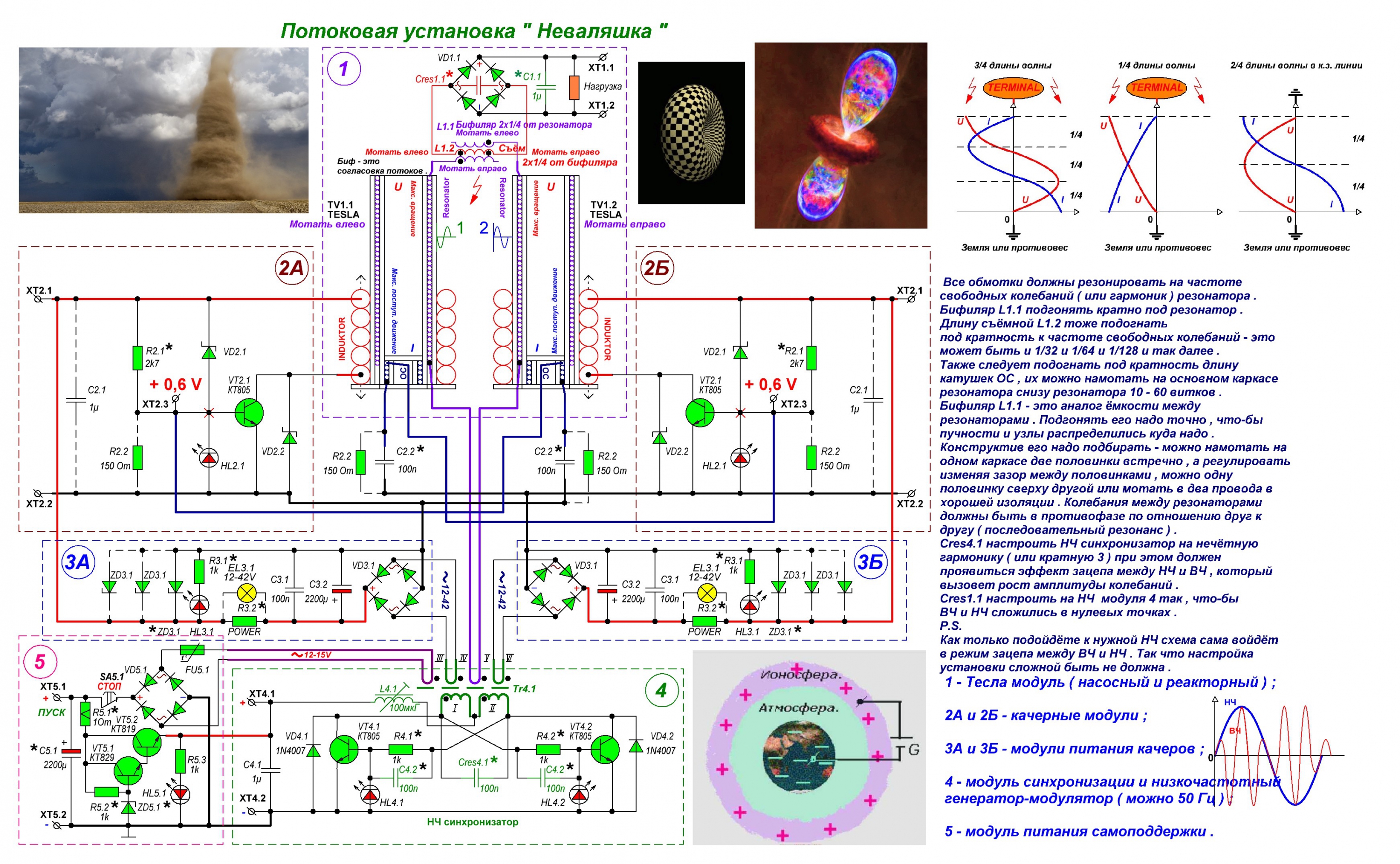

Работы по Неваляшке практически остановлены , так как пришлось продать свой осциллограф , так что вот так ...
