Так у меня практически тоже самое , и земля тоже не нужна Теслы можно расположить продольно на одном каркасеsoufianemb пишет: все верно, но их собрал на симметричную теслу, имеет собственную точку опоры, земля не нужна, и сем энергия через гантели т.е ( граната X 2 )
turisto74 пишет:
Рыбки , дающие халву Перенос энергии из разных плотностей - так на ослике выглядит , её только снять осталось ( халву )NikAndr пишет:
Ты хоть бы коротко прокомментировал, что за осцилки на этих фотках..
Царь Соломон Екклесиаст
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Залил что было по Тесле на Яндекс диск , может пригодится : yadi.sk/d/o1XLO8pppQLHBvas76 пишет: А вообще по патентам Н. Тесла, индуктор и резонатор в разные стороны мотаются ? или в одну и ту же. Где можно достоверную информацию найти.
P.S.
Вот только зря наверное загнал туда приложения для мобилок и планшетов , а то авторов жаба зелёно-пупырчатая задавит и могут пожаловаться на содержимое , так что если вдруг приложения исчезнут с раздачи - не удивляйтесь
Царь Соломон Екклесиаст
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

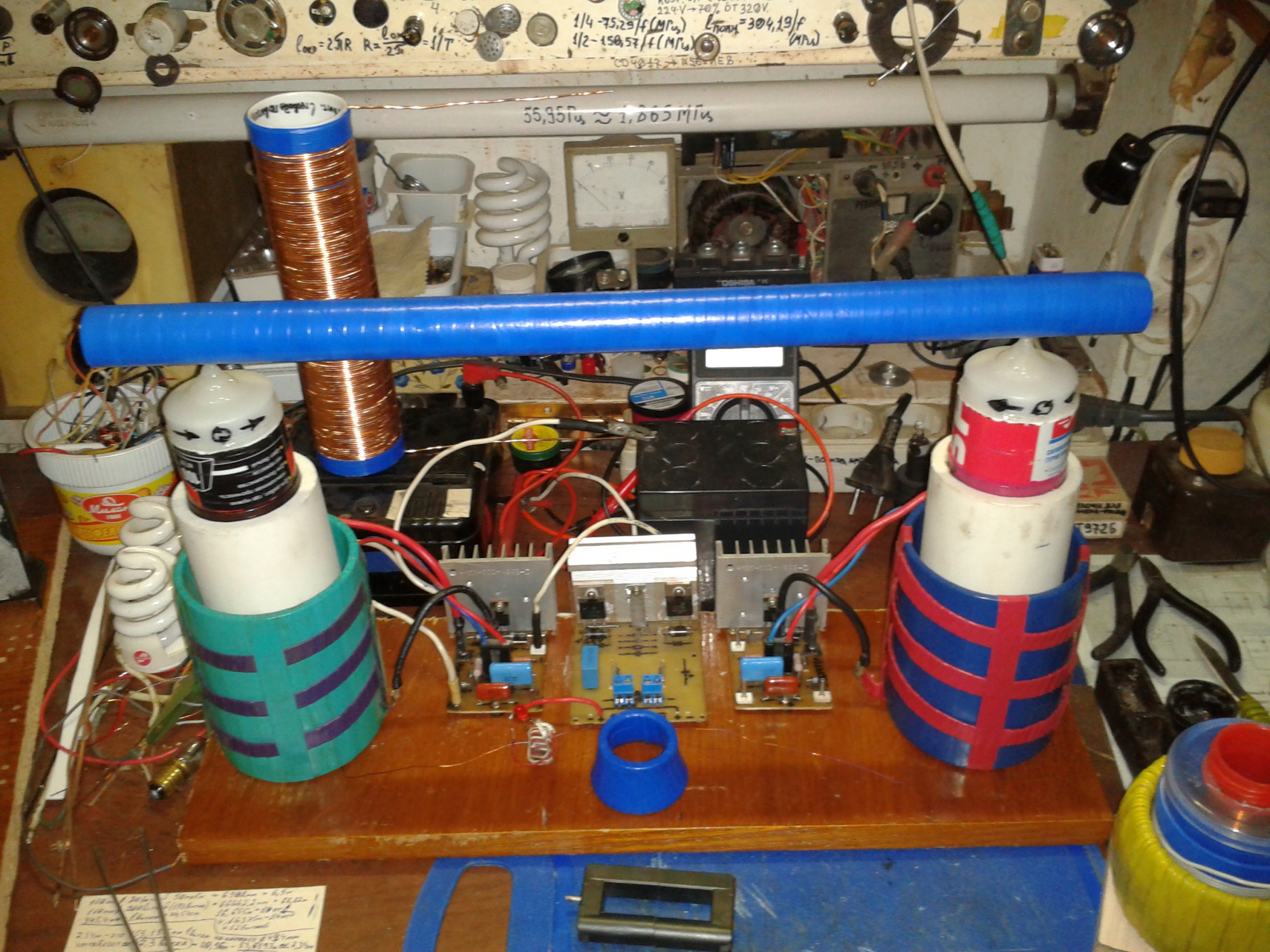

1 ) Неваляшка и ещё две установки в процессе проектировки
2 ) Просто Неваляшка

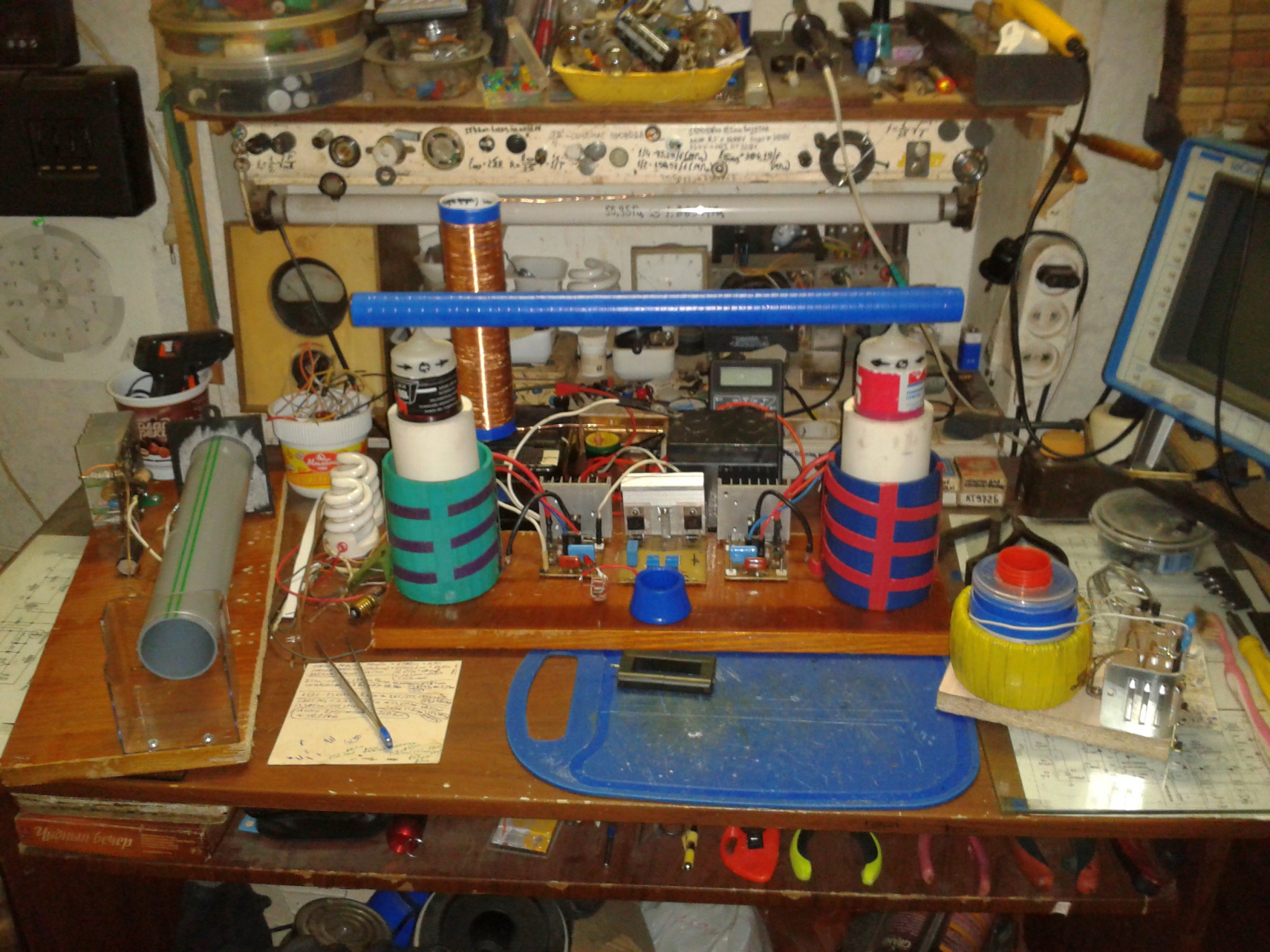

Вверху на фотке синяя трубка - это каркас для бифа , выбрал его диаметр кратно диаметру резонаторов , что-бы волны в витках резонатора и бифа друг друга поддерживали в процессе работы установки , то есть , диаметр каркаса резонаторов 50 мм , а диаметр каркаса бифа 25 мм , съёмную можно выполнить на диаметре 50 мм поверх бифа .

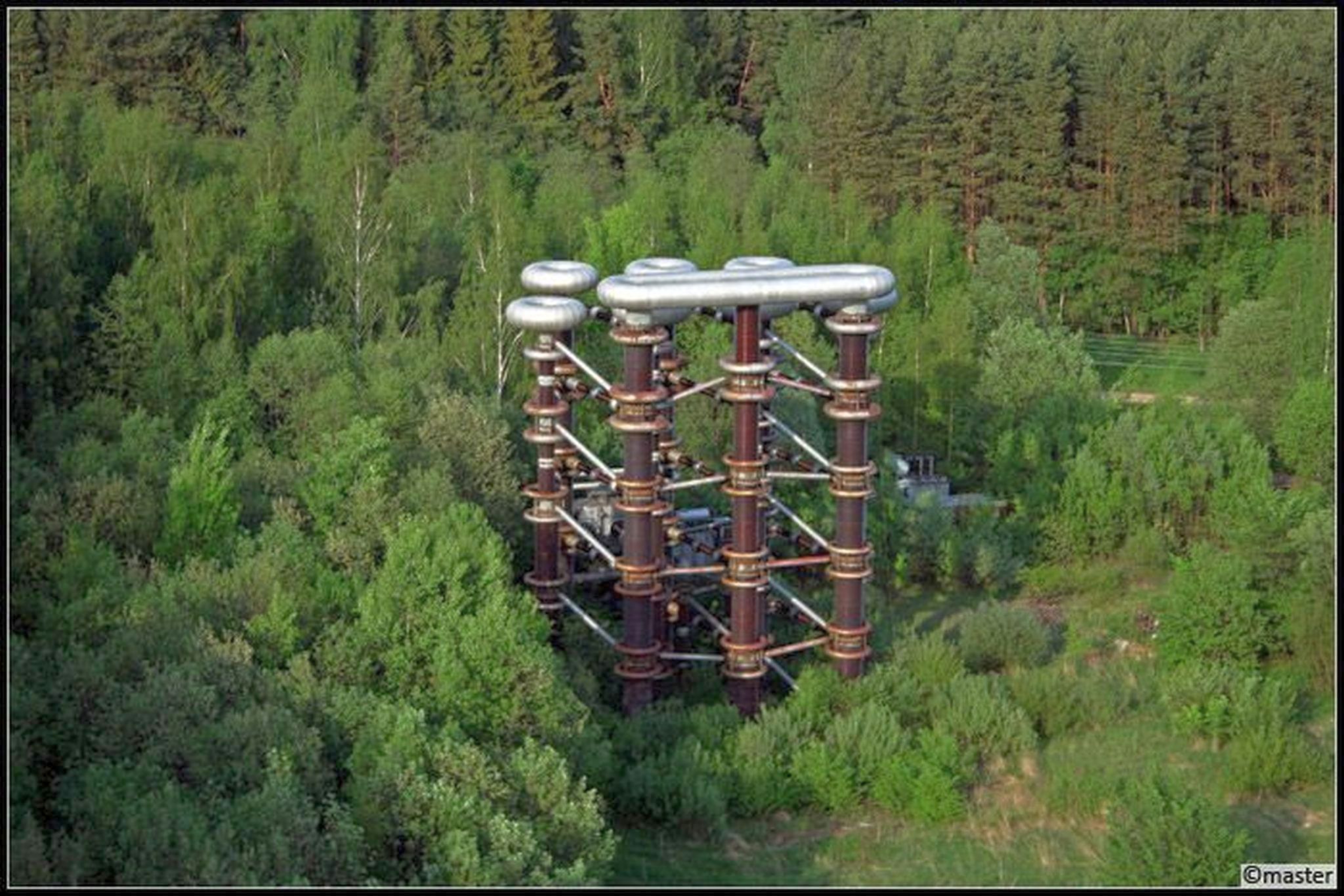

Компоновка вышла похожей на комплекс под Истрой
Осталось определиться с длиной провода бифов ( экстра - катушка Теслы ) , ошибаться лишний раз неохота , так как провода ограниченное количество , а обрезкам проводов применение в устройствах со стоячими волнами найти нереально тяжело
И ещё , сначала лучше намотать резонаторы , биф и съёмную катушенцию , подключить качеры от разных источников , выставить пучности и узлы куда пожелаете ( в моём случае на бифах пучности напряжения - передача энергии не за счёт магнитного Н поля , а электрического Е поля ) , при этом все обмотки должны гармонично петь и своими частотами не мешать работать друг другу , например , у моего индуктора из - за небольшой длины провода проглянулась своя собственная частота - 17,2 Мгц , она не должна мешать частоте и работе резонаторов , в противном случае придётся индукторы перемотать заново и более точно ( по кратностям , включая диаметры каркасов ) . После возни с ВЧ частью можно приступить к ковырянию НЧ модулятора и подгонять его частоту , количество витков на его трансе ( вольт на виток , что-бы модуляция резонаторов функционировала нормально ) . Нижние концы резонаторов отмерьте на равные части , так как в месте пайки проводоа будет происходить отражение волн , поэтому аккуратно всё монтируйте и пропускайте их ( холодные концы резонаторов ) через НЧ транс без использования дополнительных вставок в виде отдельной обмотки , иначе рискуете установку не настроить . При работе НЧ модулятора частоты подбирайте тоже по кратностям , типа как Акула показывал когда - то - так что - бы сигналы в нулевых точках сложились ( у него было 1 к 3 , то есть нечётная гармоника , кратная 3 ) , как только попадёте на нужную частоту , схема сама войдёт в зацеп из - за двойной синхронизации ( непосредственно через транс НЧ модулятора и по цепи питания ) . В итоге осциллка примет вид " рыбок " ( или вид похожий на " рыбок " ) . После этого можно подобрать резонансный кондёр на съёмной катухе - настроить на частоту НЧ модулятора ( частоту " рыбных " пачек ) .
Кондер на съёме подключать с максимальной осторожностью , частоты хоть и высокие там будут проявляться , но в реале в самом лучшем случае просто долбанёт и с табуретки скинет , в худшем просто копыта откинете - тут я не шучу .
Царь Соломон Екклесиаст
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Царь Соломон Екклесиаст
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Царь Соломон Екклесиаст
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

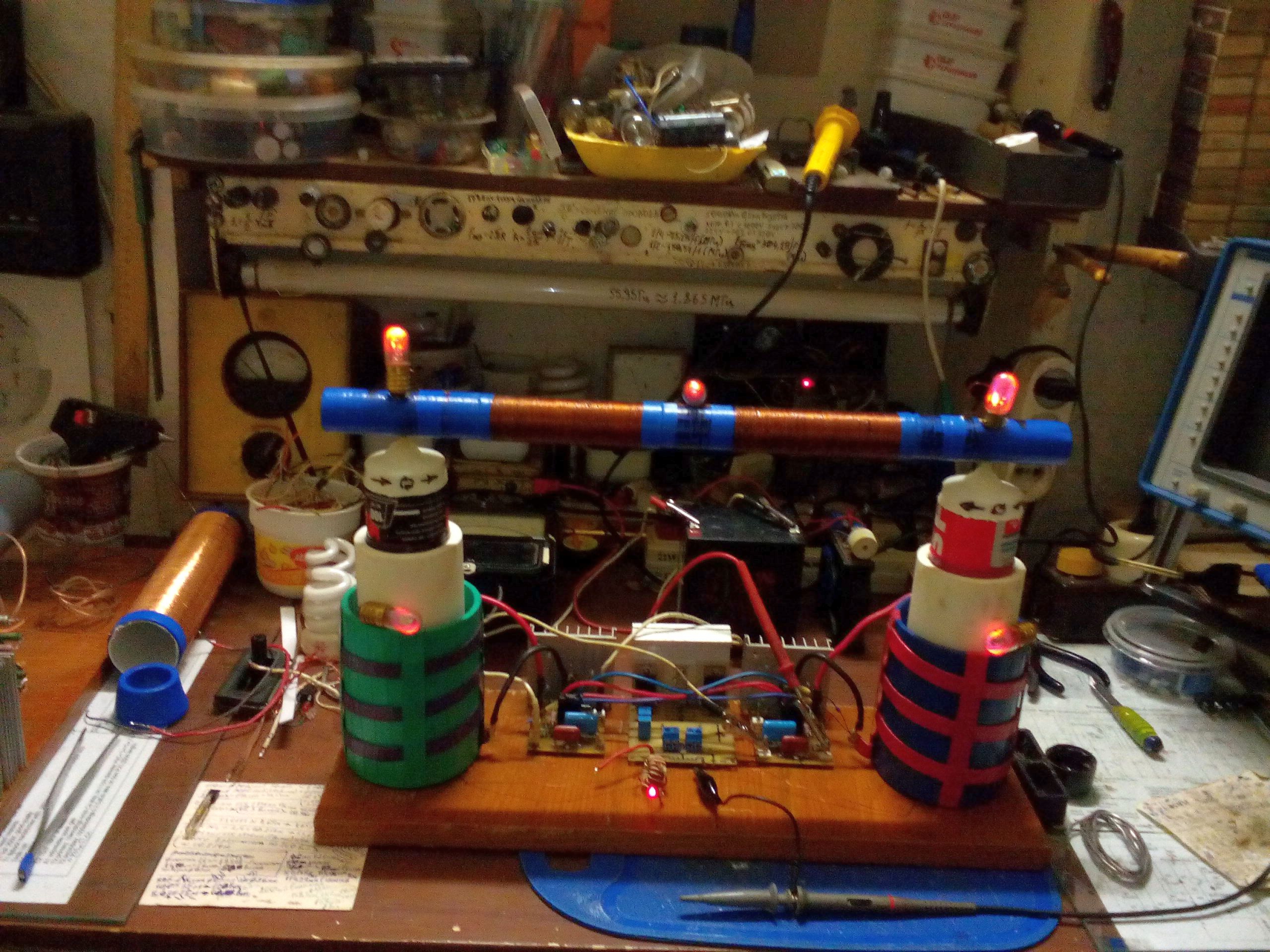

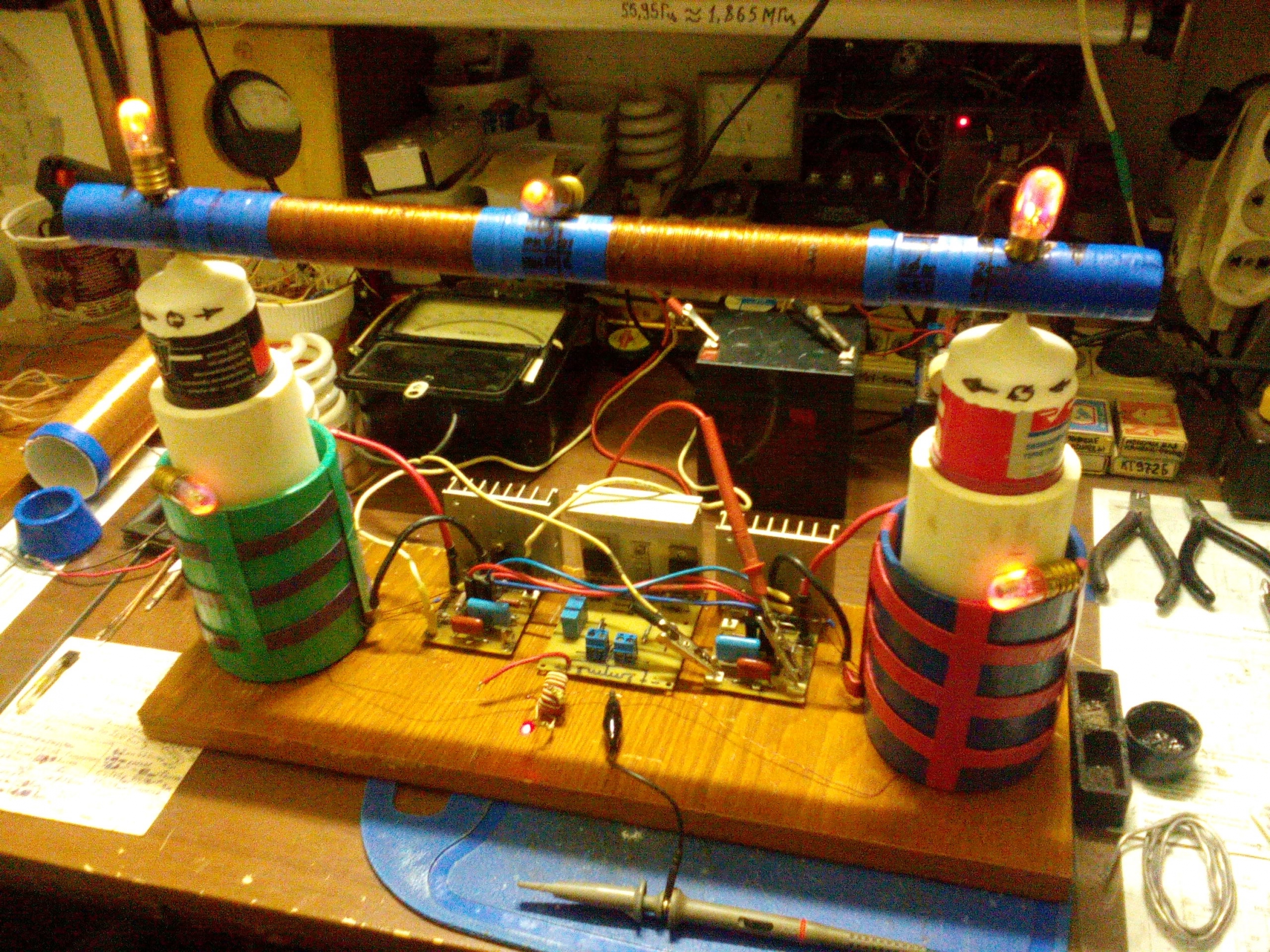

Подключая нулевой щуп осциллографа фактически подключаем к нулю электропроводки. А по нулю гуляет нехилая реактивка от импульсных блоков питания.turisto74 пишет: Снял микроролик , камера отрубилась Бифы 1/8 от длины провода в резонаторе , пока так . В ролике резонаторы электрически замкнуты , на бифах пучность напряжения , это чисто примерочный вариант .
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

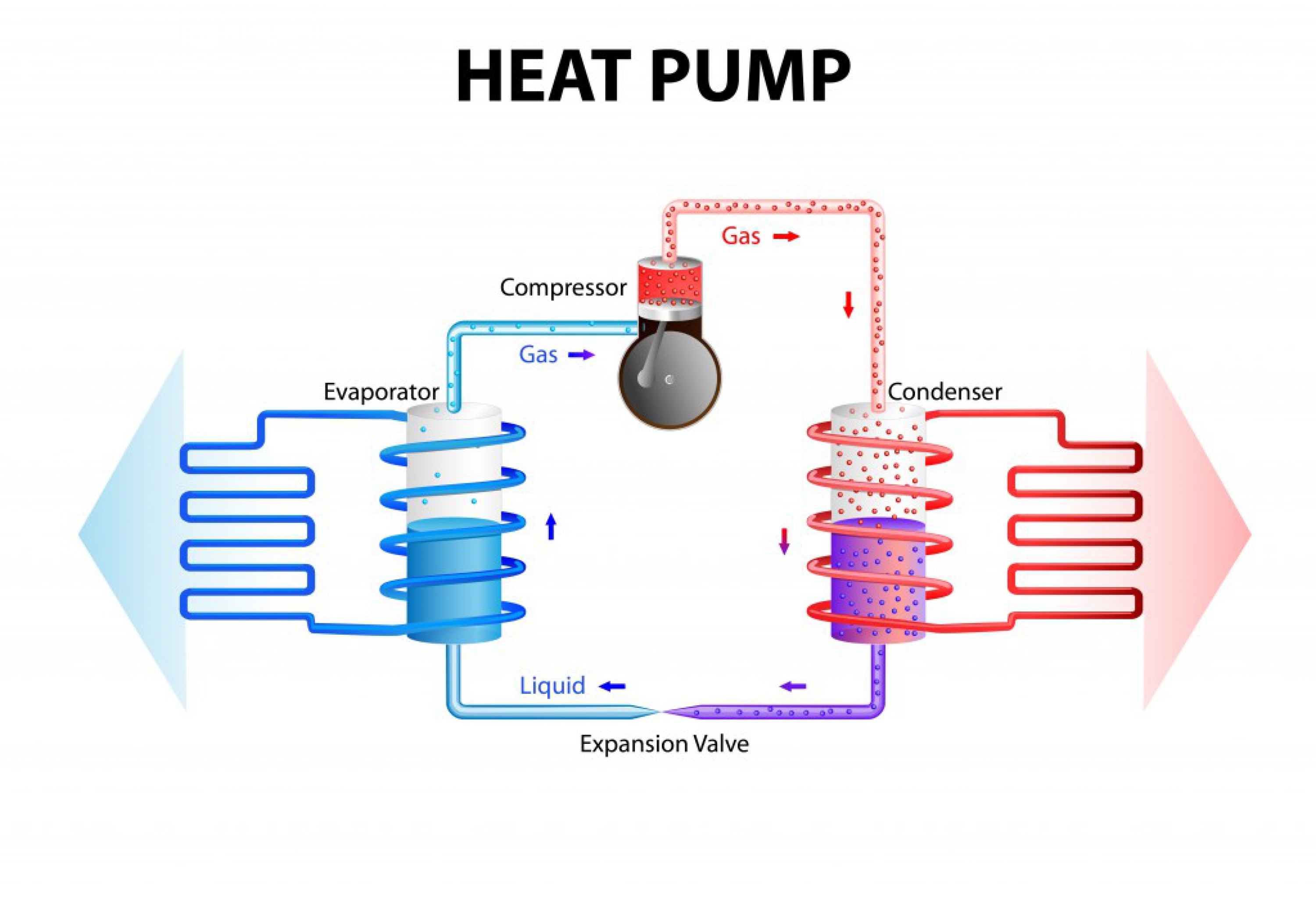

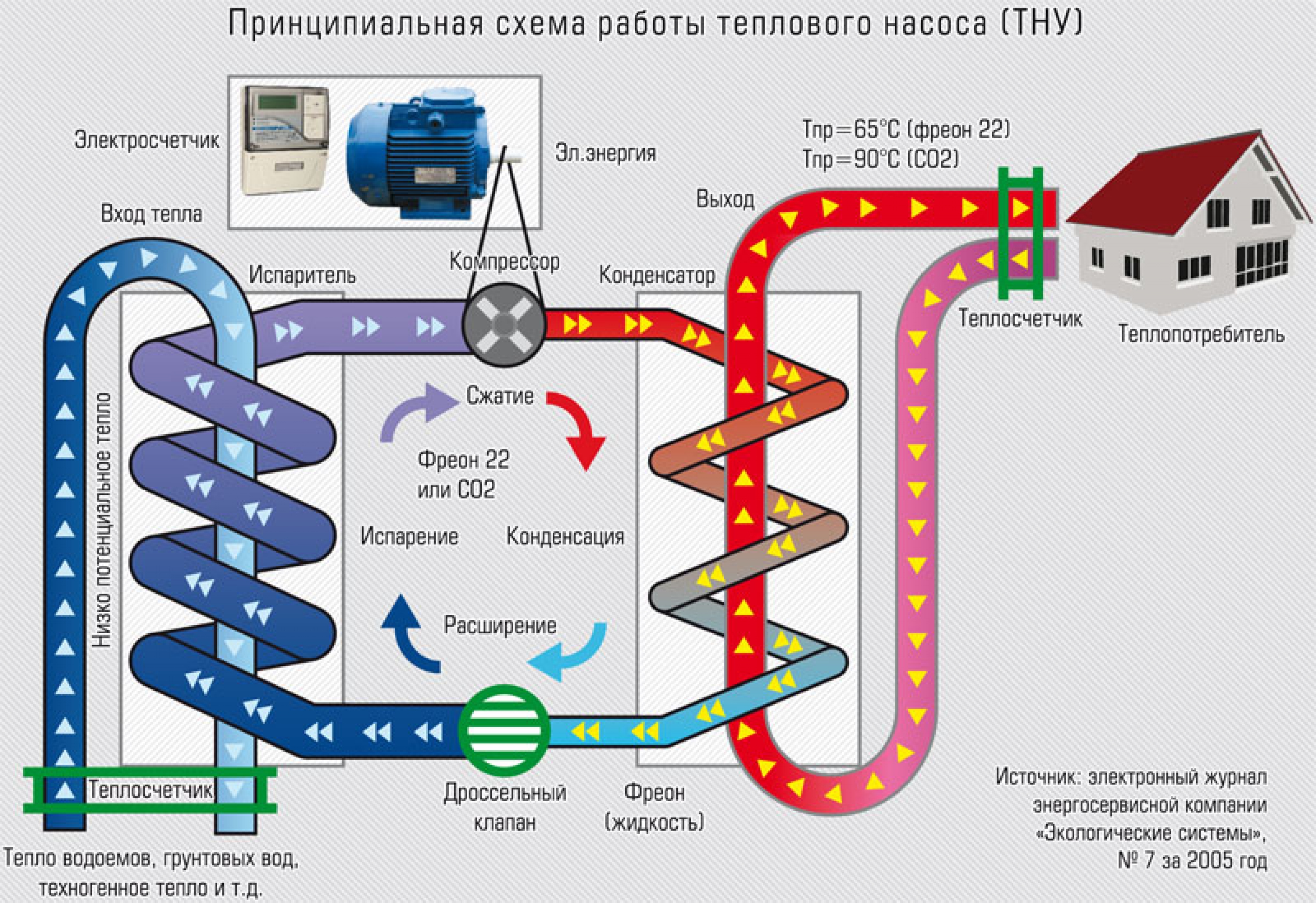

В примитиве всё похоже на тепловой насос ( смотря как на всё это смотреть , варианты есть разные )
Внизу подключен противовес , так-же виден амперметр ( практически на нуле ) , в варианте с разомкнутой системой длину бифа попробую уменьшить вдвое , заодно и экономия на проводе выйдет В общем подбираю конструктив максимально экономный в плане расходных материалов , но без потерь в производительности

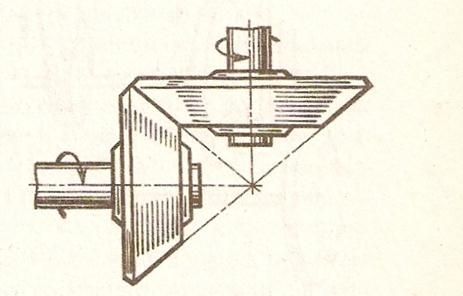

И ещё , стоячая ( бегущая ) волна это уже реакция на взаимодействие вещества проводника с окружающей средой , то есть , хоть замыкай резонаторы , хоть нет , а система всё равно открыта в энергетическом плане и взаимодействует с окружающей средой , думаю что вариант с ЯМРом и ЭПРом это теории основанные на выдуманных постулатах с минимальным приближением к реальности , стоячую волну можно получить в любом веществе и даже в механической системе , пример тому опыт с центробежным подъёмным краном из Галилео , вся фишка в управлении направлениями движений и скоростями потоков , как говорится энергия ни откуда не берётся и никуда не исчезает , но можно научиться управлять движением энергии , придавая ей разные формы , причём без разницы , механическая это система или электродинамическая
Царь Соломон Екклесиаст
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Но опят же как все это реализовать на практике?
Опять же должно быть две частоту ВЧ и НЧ , ВЧ формирует условие колебаний атома меди (в данном случае) , а НЧ резонанс заставляет понизить частоту колебаний атомов меди с ВЧ в НЧ и получит электрическую мощность которая может совершать работу, а не создавать только излучение.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Теперь капельку по бифу . Перемотал я его чуток подлиньше , 4 часа провозился с подсчётами геометрии , что-бы длина витка была кратна длине намотки и всё это оставалось кратным таким-же геометрическим параметрам резонаторов . По расчётам вышло , что длина витка проводом 0,7мм с учётом изоляции на диаметре каркаса 26мм ( из-за изоленты на нём ) равна ПD ( L=ПD , где D - диаметр каркаса ) + диаметр провода = 0,7мм ( ось проходит по центру провода , так что следует учитывать диаметр провода ) = ПDкаркаса+Dпровода = 83,8мм , а в реальности длина витка вышла = 82мм , из-за этого что-бы более - менее состыковать длину одной ( каждой ) половинки бифа под длину резонатора пришлось число витков бифа увеличить до 122 , при этом длину провода одной половинки бифа решил подогнать под 1/4 от длины провода в резонаторе , это получилось расчётных 40,214 м - длина провода в резонаторе и соответственно 10,0535 м - длина провода половинки бифа . При этом длина витка бифа не очень захотела стыковаться по кратности с длиной витка в резонаторе , это уже косяк , причём выяснилось , что диаметры каркасов резонаторов между собой немного отличаются , левый резонатор 49,4 мм , а правый 50 мм , хотя выполнены на ёмкостях от монтажного клея , но производители клея разные Так что имейте это в виду и про кратности лучше не забывайте , иначе сложно будет всё это настроить , а если пользоваться расчётами с применением кратностей , то схема в особой настройке нуждаться не будет и сама выйдет на нужный для неё режим работы
Так-же расстояние между половинками бифа следует выбирать кратно длине витка провода на бифе ( хотя половинки можно намотать с возможностью их двигать относительно друг друга и тем самым менять зазор ) , у меня получилось 0,5 длины витка , предыдущий вариант бифа был выполнен с 5м провода 0,7 в ПВХ изоляции в каждой половинке , с учётом изоляции диаметр провода 2мм , зазор между половинками бифа был около длины одного витка в бифе .
Серединка между половинками бифа - это так сказать нулевая точка , точка отсчёта , разделение среды
Если что-то упустил или некорректно описал , то потом исправлю и добавлю

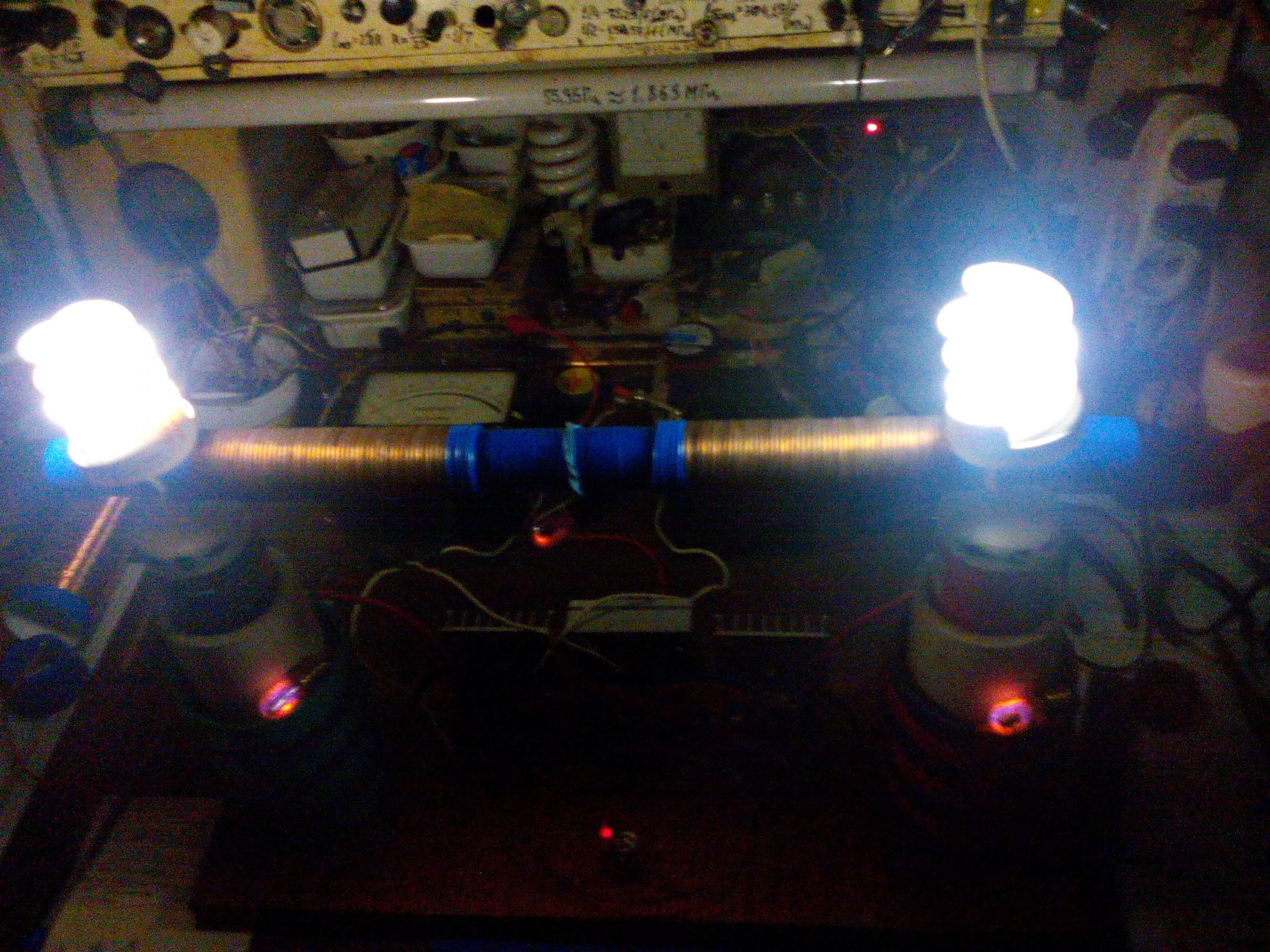

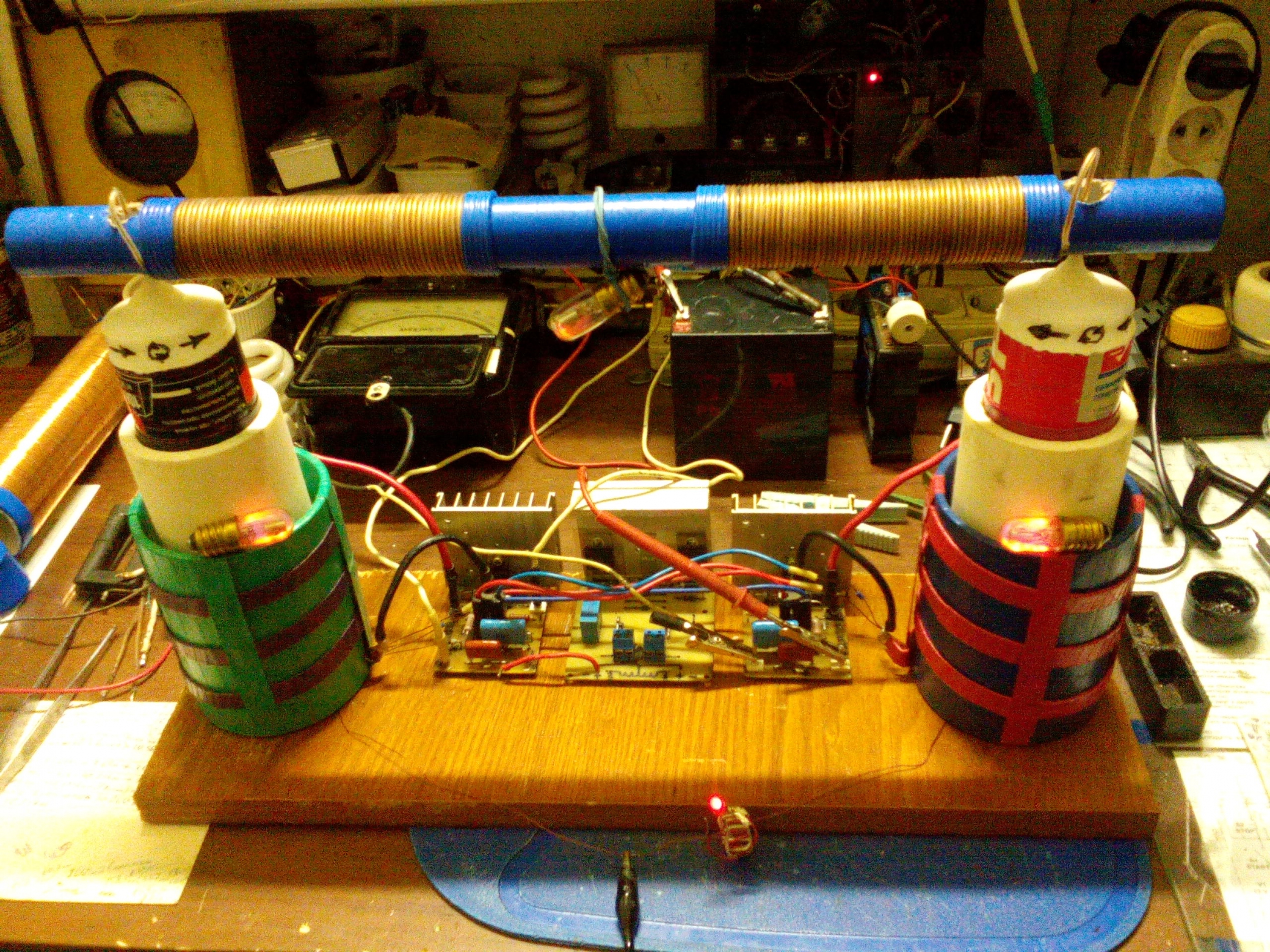

И фотки с новым бифом и индикацией Е и Н полей
Царь Соломон Екклесиаст
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Я уже выкладывал свою попытку разобраться в процессах , происходящих в резонаторах

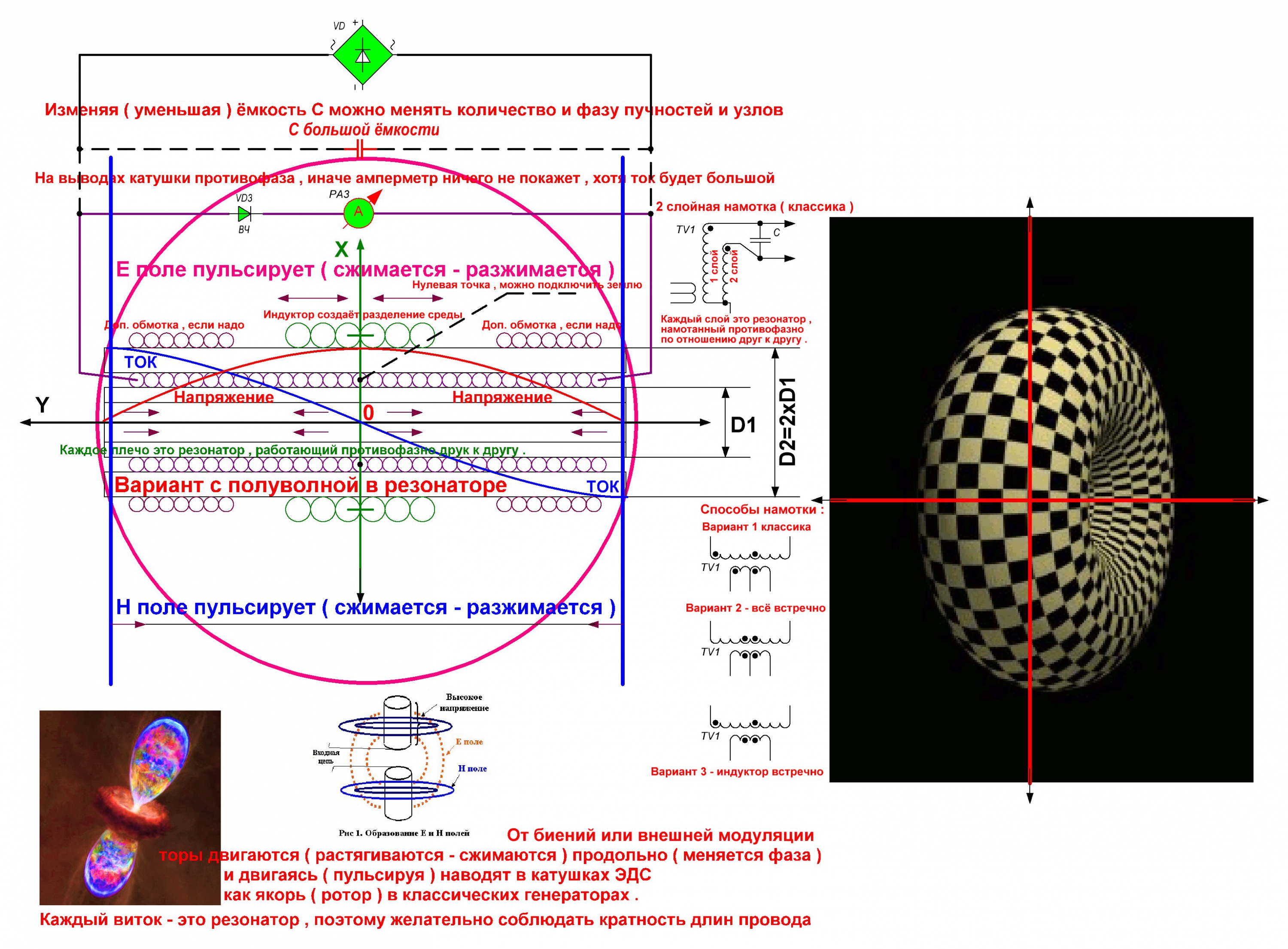

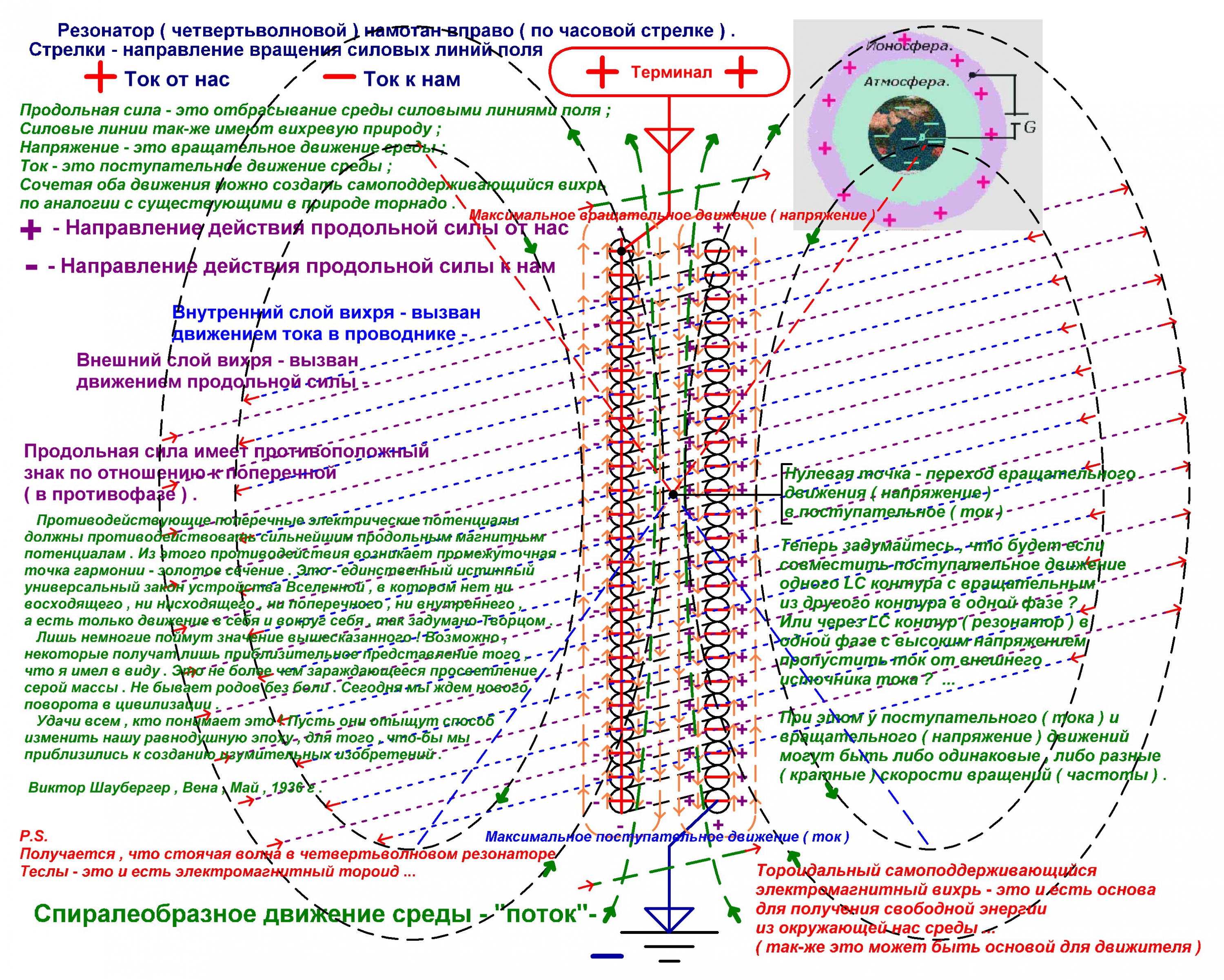

У потоков есть два слоя ( у тора тоже ) - внутренний и внешний , которые вращаются встречно ( в противофазе ) по отношению друг к другу , так-же воздействуя на геометрию потоков - на Е или Н поле можно научиться управлять потоками , то есть , в тороидальном потоке сжимая Н поле , можно создать условия для увеличения объёма Е поля и наоборот , главное поддерживать баланс при изменении геометрии тора , что-бы всего ( Е и Н полей ) было в меру . Грубо говоря , управляя деформациями полей можно халявно двигать ток ( по аналогии с халявным движением гири в мех. системе из Галилео ) . Модулируя сигнал с низкой частотой создаются условия для НЧ деформации Е поля , которая собственно и вызывает увеличение объёма Н поля ( движение тока ) Так что мощность такой системы будет ограничиваться толщиной провода , но при этом следует не забывать , что если энергия из контура вернётся обратно в источник питания с обратной переполюсовкой ( противофаза ) , то будет происходить противодействие между источником питания и контуром , что и покажет амперметр во входной цепи питания в виде тока потребления , так-же могут выйти из строя все цепи управления системой .
Кратность при изготовлении контуров нужна для того , что-бы снизить или избежать лишнего противодействия между контурами .
Уже выкладывал свой вариант расчёта по кратностям , хотя в реальности приходится адаптироваться под то , что есть , а не под то , что по расчётам выходит , но всё-же как вариант прокатит :
Методика расчета четвертьволновых резонаторов для трансформатора Тесла .
Начинаем расчёт с выбора длины провода , при этом пользуемся чётной кратностью , например , 4 .
К примеру , возьмём длину провода = 16 метрам , это будет 16000 мм , разбиваем эту длину на
кратные 4 отрезки , в результате получим количество витков .
Выберем число 128 ( количество витков ) — оно кратно 4 и 16 ( 16000 ) ;
Делим 16000мм на 128 , получаем 125мм — это будет длина одного витка ;
Рассчитываем радиус каркаса по формуле расчёта длины окружности
Lокр.=2П*R , где R — это радиус ;
R=Lокр./2П ;
Подставляем цифры из примера в формулу R=125/6,28=19,9 мм. ;
19,9*2=39,8 мм. - это получился диаметр каркаса резонатора , как видим , здесь присутствует
небольшое несоответствие кратности , что-бы его не было , надо чётко знать числа , с которыми надо
работать , так что я просто округлю 39,8 до 40 мм.
Число 40 кратно к 16000 .
Далее следует определиться с длиной намотки ( высотой ) резонатора . От длины намотки будет
зависеть диаметр провода . В примере диаметр каркаса получился 39,8 мм. , после округления 40 мм.
Длину намотки , так-же как и все предыдущие параметры , следует выбрать кратной ( относительно
диаметра каркаса ) , то есть , получается 1/1, 1/2 , 1/4 , 1/8 и так далее .
Если выбрать длину намотки равную двум диаметрам каркаса - это будет кратность 1/2 , в примере
это 40мм.*2=80мм. ; Lнамотки=80мм. ;
Далее Lнамотки делим на количество витков и получаем диаметр провода ( с изоляцией ) :
Dпровода=80мм./128вит.=0,625мм. , обратите внимание , что диаметр провода получился кратным всем
остальным геометрическим параметрам резонатора . Диаметр провода без учета толщины изоляции так-же
следует подобрать под кратность к предыдущим параметрам , в итоге кратности будет соответствовать
провод и с изоляцией и без учета изоляции .
Таким образом может получиться более или менее поющий резонатор .
Вот и всё .
Если поток в одном контуре создаст условия для сжатия Е поля во втором контуре , то автоматически ( синхронно ) произойдёт увеличение объёма Н поля второго контура и датчики тока второго контура покажут наличие ( увеличение ) в нём тока и наоборот
Cтоячая волна создаёт условия для создания потока ( любой мощности ) в виде тора .
P.S.
Энергия никуда не тратится , просто в результате деформаций переходит из одной плоскости в другую , эти переходные процессы ( движения ) можно использовать для получения халвы
Пока что так
Если у кого от переваривания моих пониманий поломался мозг , тогда чисто для добивания , что-бы не мучились
А это для разгрузки
