Схемы качеров и их исполнение
кт 805ам до 30 МГцXYAMAN пишет: Чтобы транзистор работал в качере, ему надо чтоб его частота превышала частоту качера в 7-10 раз хотя бы.
маломощные низковольтные качеры по Бровину на кт 603 а я запускал на 10МГц
кт 603а граничное h21 до 250 МГц
Замеры делал осциллографом и частотомером - совпало
Ну если на 50ой трубе качер работает на 700кГц, на 40ой на 1.3МГц, то и понятно что на 10ой будет на 5МГц )
да и длинна провода соответствует четвертьволновому волновому резонансу на 5 МГц
и кпд как видно на видео тоже приличный, при потреблении 12 ватт люм лампа горит ярко, полноценно на все свои 10вт
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
XYAMAN пишет: Чтобы транзистор работал в качере, ему надо чтоб его частота превышала частоту качера в 7-10 раз хотя бы.
Стример появляется на качере тогда, когда открытый транзистор начинает осциллировать, и да, его рабочая частота должна быть много больше, частоты настройки вторички, как заметил XYAMAN.
Эти осцилляции хорошо видны если подключить осциллограф к стоку или коллектору транзистора, и если амплитуда осцилляций большая - то и стриммер будет жарить будь здоров,
а если там будет 1-2 осцилляции, то стриммер будет еле коптить.
Естествеено при повышении основной частоты, укорачивая вторичку, количество этих осцилляций будет уменьшаться, и в принципе можно дойти до режима, когда осцилляций нет и на коллекторе одиночные выбросы с частотой вторички. Именно такого режима добивался Руслан.
Такой режим как раз нужен, чтобы не тратить энергию на фитонку, а полностью поляризовать пространство вокруг качера.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
2,5 кВт
4 кВт
Без аккума!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Что смотрим, – пустое видео?URAN235KFFM пишет: ... смотрим видео
Такое можно не выкладывать …
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Не квадрат пишет: ...рекомендую на индуктор не медь, а алюминий
Думаю вот почему
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Опыт показывает принцип получения СЭ, и доказывает воочию для любого "фомы неверующего" что СЭ существует и его легко можно получить.
установки Васмуса и Капанадзе имеют общий принцип, это безусловно верно, стоит добавить сюда Пантюхова.. Лично мой опыт подсказал какой принцип.
Я назвал этот опыт "качер инерционного поля". Его принцип прост.
Делается качер, который подключается не правильно. Т.е. полярность индуктора должна быть такой, чтобы качер не генерил и не запускался. НО, запускался в момент обратной индукции управляющего импульса. Управляющий импульс подаём на индуктор с внешнего генератора, получая ОЭДС. И в зоне этой ОЭДС наблюдаем работу качера.
Этот опыт я считаю фундаментальным. В первую очередь по тому, что он показывает нам принцип получения СЭ.
Каждый кто повторит этот опыт сразу понимает всё. Опыт прост в настройке, он копеечный по стоимости, я собирал такие качеры на всём что только можно раскачать.

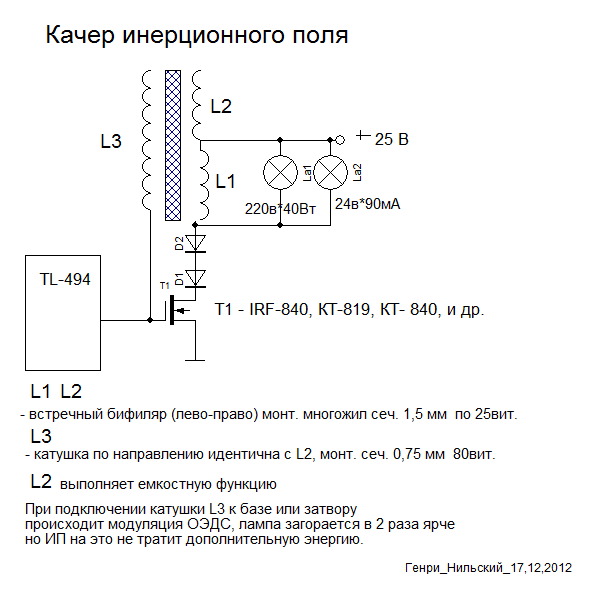

Ударяем на одной частоте, а принимаем ответку на частоте в 10 раз большей. Вот и весь принцип. Схему прилагаю:
Прошу обратить особое внимание! Качерную ОС нужно контролировать, не давать качеру захватывать зону прямого хода, иначе он пойдёт в разнос и весь опыт прахом... Просто будет работать один только качер.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Спасибо за опыт. Дайте плз. разъяснение по лампочкам: почему две, на разные токи? В цепи 40-ваттки стоит диод в обратном включении (на схеме не раобрать)? Если так, то эта лампа работает только от оэдс; на ней и смотрим прибавку?Генри_Нильский пишет:
ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]Переношу сюда свой пост из ветки Шамана. Т.к. этот опыт имеет в основе качер Бровина В.И.
Опыт показывает принцип получения СЭ, и доказывает воочию для любого "фомы неверующего" что СЭ существует и его легко можно получить.
установки Васмуса и Капанадзе имеют общий принцип, это безусловно верно, стоит добавить сюда Пантюхова.. Лично мой опыт подсказал какой принцип.
Я назвал этот опыт "качер инерционного поля". Его принцип прост.
Делается качер, который подключается не правильно. Т.е. полярность индуктора должна быть такой, чтобы качер не генерил и не запускался. НО, запускался в момент обратной индукции управляющего импульса. Управляющий импульс подаём на индуктор с внешнего генератора, получая ОЭДС. И в зоне этой ОЭДС наблюдаем работу качера.
Этот опыт я считаю фундаментальным. В первую очередь по тому, что он показывает нам принцип получения СЭ.
Каждый кто повторит этот опыт сразу понимает всё. Опыт прост в настройке, он копеечный по стоимости, я собирал такие качеры на всём что только можно раскачать.
Ударяем на одной частоте, а принимаем ответку на частоте в 10 раз большей. Вот и весь принцип. Схему прилагаю:
Прошу обратить особое внимание! Качерную ОС нужно контролировать, не давать качеру захватывать зону прямого хода, иначе он пойдёт в разнос и весь опыт прахом... Просто будет работать один только качер.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
А если выкинуть L3 и подать вч мгц на базу транзистора результат вероятно будет тот же самый.
Это же происходит и вашей схеме.
Когда вы подаёте нч у вас катушка L1 не в резонансе и кпд ноль целых хрен десятых
когда вы подключаете L3 схема превращается в резонансный автогенератор кпд повышается до 50--60 процентов.
Более того у вас лампы включены параллельно , одна из них маломощная двухватная на 24в и она не сгорает а это говорит о том
что реальное напряжение на лампах не превышает 24вольта а значит мощность потребляемая лампой 220в 40вт очень мала и горит она слабо.

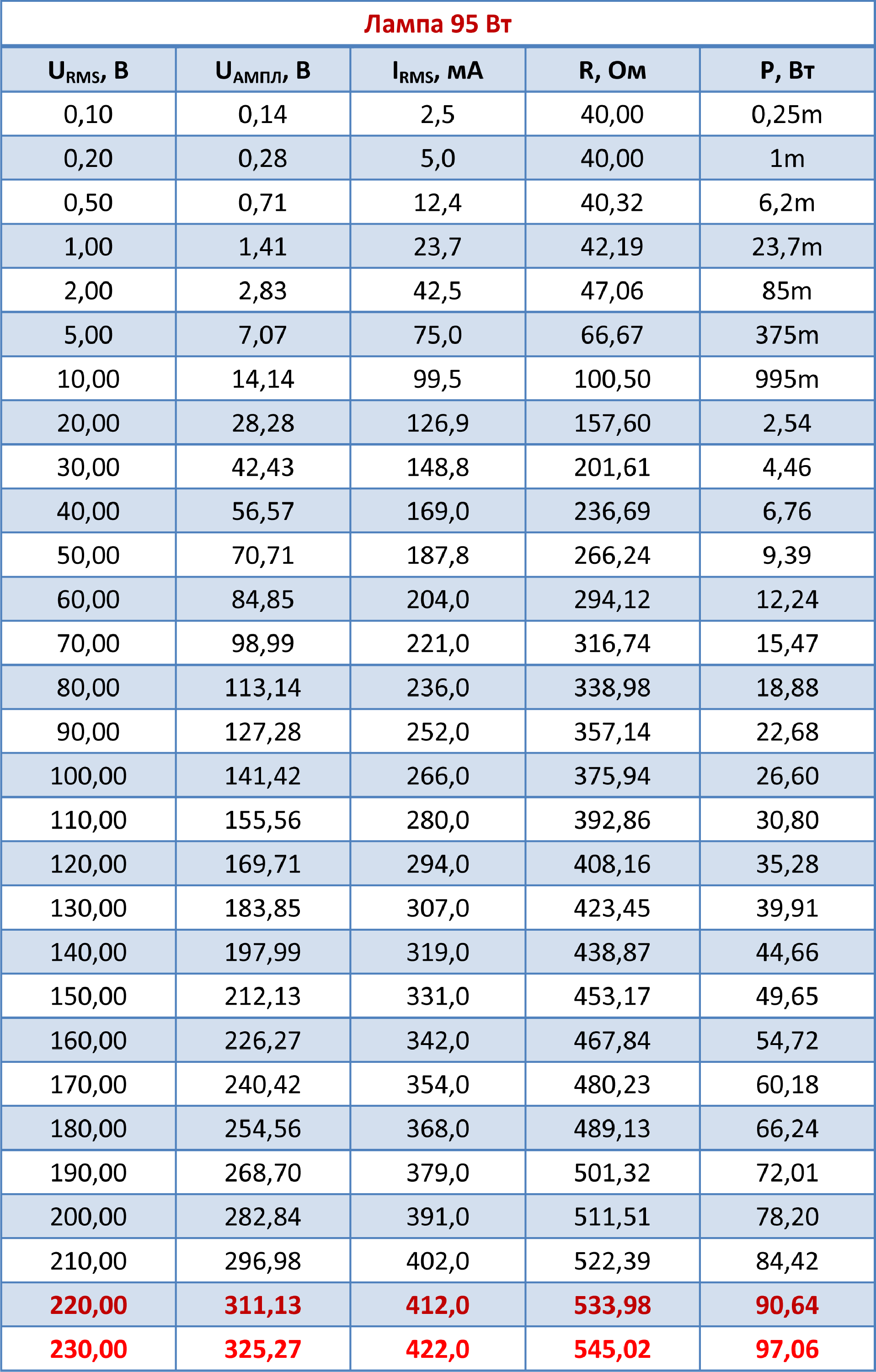

Например лампа 95вт 220в при таком низком напряжении 24в будет потреблять всего около 2,5вт
И самый главный вопрос ,как вы определили что это СЕ?
