Схемы качеров и их исполнение

NikAndr пишет: Мучаю качер по схеме Горчилина, не могу допетрить, почему греются дросселя L1 и L2? ...

как я понимаю вот по этой схеме ?
"почему греются дросселя L1 и L2?", - видимо потери в сердечниках большие …
Вт эти « Катушка индуктивности SMD » не пробовали?

driver29 пишет:

NikAndr пишет: Мучаю качер по схеме Горчилина, не могу допетрить, почему греются дросселя L1 и L2?
...]

как я понимаю вот по этой схеме ?
"почему греются дросселя L1 и L2?", - видимо потери в сердечниках большие …
Вт эти « Катушка индуктивности SMD » не пробовали?

Да, схема эта.
Спасибо за совет, но я уже разобрался с этой проблемой, просто добавил пару витков к коллекторной катушке, а один дроссель вообще убрал.
Качер работает, но каких-то значительных результатов мне от него добиться не удалось, сейчас занимаюсь качерными ТТ

Комментариев, или хотя бы схемы, не будет?

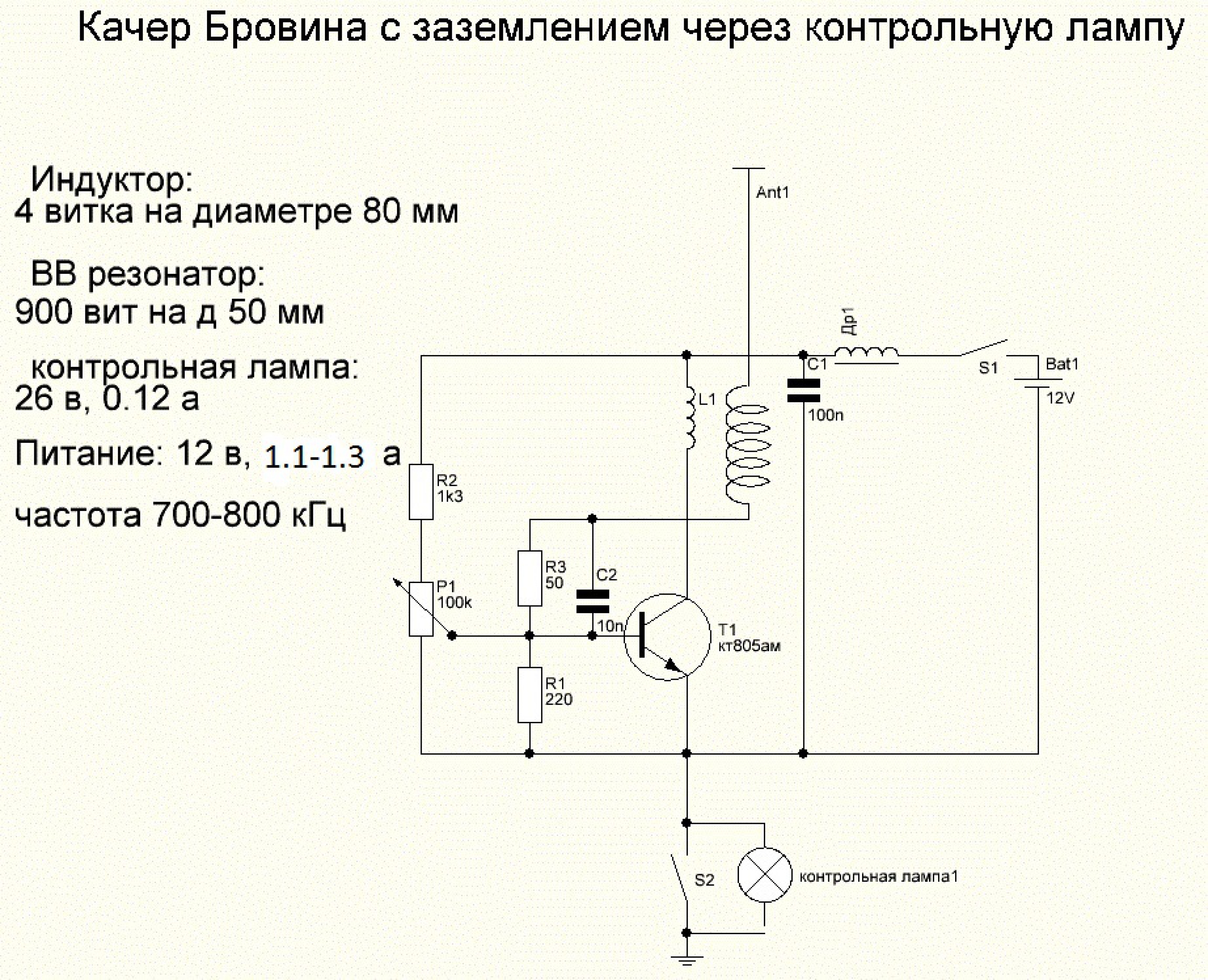

Схема самая что ни на есть классическая. С той лишь разницей, что на видео 800 витков. На видео этого нет, но я потом еще добавил контрольную лампу накаливания на заземление. А так схема такая же

NikAndr пишет:

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

rk2188 пишет:

Комментариев, или хотя бы схемы, не будет?

О ролике четвертьволновый качер 12 в, 1 а на кт805ам ( 800 кГц) , - хотелось бы вернутся к вопросу, почему «четвертьволновый»?

Потому что длинна ВВ намотки примерно четверть волны и в ней возникает стоячая волна. И действительно если взять частоту 800 кГц, скорость света и посчитать длину волны, а потом разделить это число на четыре, то получится число равное длине намотки. Как-то так. Бывают разные качеры. Фитонка, например, сильнее там где на конце пучность напряжения, на четверть волне. Например, у Руслана Кулабухова в его БТГ полуволновый качер, там пучность напряжения посередине. Романов, похоже, кстати самозапит делал на 3/4 волновом качере и на второй пучности тока располагал съемный бифиляр

rk2188 пишет: Потому что длинна ВВ намотки примерно четверть волны и в ней возникает стоячая волна....

Вопрос ded003 не праздный, - при четверть волновой стоячей волне в верху максимум напряжения и минимум тока, внизу минимум напряжения и максимум тока
Смотрим рисунок
:


Следует отметить, что стоячая волна образуется при отсутствии потерь
В реальности, в качере, - с нижнего конца катушки происходит отбор энергии на обратную связь ( смотрим схему ), с верхнего тоже течёт разряд.
Так что при таких условиях в качере стоячую волну получить невозможно!
Для понятия процесса можно посмотреть ролик:
«Стоячие волны в Трансформаторе Тесла, резонанс, коэффициент трансформации»

Блин я умру ну тогда пусть будет стоячая четверть волны...

Viaceslav_C_ пишет: Блин я умру ну тогда пусть будет стоячая четверть волны...

Viaceslav_C_, умирайте, умирайте …
Электромагнитные волны не стоят!
Есть термин такой электромагнитная «Стоячая волна», — это периодическое изменение амплитуды напряженности электрического и магнитного полей вдоль направления распространения, вызванное интерференцией, падающей и отраженной волн.

Если отражённая, в случае затухания (которое практически почти всегда неизбежно), будет по амплитуде меньше, то и «стоячей волны» не будет!
