Схемы качеров и их исполнение

...просадки нет, как горел так и горит на батарейке все то же......думаю надо поменять крону в мультиметре для чстоты экса.....

Не квадрат
Спасибо за ответ! Надо будет на выходных попробовать повторить Ваши результаты. Если получиться как Вы говорите постоянный подзаряд батарейки и при этом будет гореть постоянно светодиод без просадки - то это уже будет большим прогрессом. Хотел немного еще уточнить по конструктиву трансформатора и его обмоток. (размеры и марка ферритового кольца, если разрез в нём или нет , количество витков и диаметр провода, места расположения обмоток на ферритовом кольце) Заранее спасибо!

ничего настраивать ни в какие резонансы не надо, система сама выходит на нужный режим
транзистор NPN для включения по схеме с общим эмитером (КТ805)
катушку мотайте 500-700-1000 витков в любую сторону, главное индуктор(первичка) намотать в ту же сторону
индуктор в 2-3-5 витков с зазором в диаметр провода(можно плоскую) диаметр в 1-2-3 мм
нижний конец индуктора на коллектор транзистора, верхний на плюс питания
нижний конец вторички на базу транзистора (там где делитель из двух резисторов)
эмиттер на корпус (минус питания)
всЁ, радуйтесь фитонке ))[/quote

Подскажите как расчитать наминалы резисторов и кондера и насколько это существенно? 805 у меня нет, а есть d44h10 .
Индуктор около 5_6 витков, вторичка на 46.5мм около 960витков(0.2mm)
Пробовал запускать на 0.1мкф(300в) резисторы 2.7ком и 500ом(других под рукой не было)
Схема не заработала, только через минуту сильно нагрелся радиатор с транзистором..?

Alec1324 пишет: ничего настраивать ни в какие резонансы не надо, система сама выходит на нужный режим
транзистор NPN для включения по схеме с общим эмитером (КТ805)
катушку мотайте 500-700-1000 витков в любую сторону, главное индуктор(первичка) намотать в ту же сторону
индуктор в 2-3-5 витков с зазором в диаметр провода(можно плоскую) диаметр в 1-2-3 мм
нижний конец индуктора на коллектор транзистора, верхний на плюс питания
нижний конец вторички на базу транзистора (там где делитель из двух резисторов)
эмиттер на корпус (минус питания)
всЁ, радуйтесь фитонке ))[/quote

Подскажите как расчитать наминалы резисторов и кондера и насколько это существенно? 805 у меня нет, а есть d44h10 .
Индуктор около 5_6 витков, вторичка на 46.5мм около 960витков(0.2mm)
Пробовал запускать на 0.1мкф(300в) резисторы 2.7ком и 500ом(других под рукой не было)
Схема не заработала, только через минуту сильно нагрелся радиатор с транзистором..?

поменяй местами подключение к индуктору
тот что на коллектор идет кинь на плюс, а другой на коллектор
сам когда-то только с третьего раза запустил

dozor пишет: Не квадрат
.... Хотел немного еще уточнить по конструктиву трансформатора и его обмоток. (размеры и марка ферритового кольца, если разрез в нём или нет , количество витков и диаметр провода, места расположения обмоток на ферритовом кольце) Заранее спасибо!

...ферит две половинки от шнура монитора, витки на считал, мотал многожилкой, в понедельник сфоткаю и выложу....

berserk пишет:

Alec1324 пишет: ничего настраивать ни в какие резонансы не надо, система сама выходит на нужный режим
транзистор NPN для включения по схеме с общим эмитером (КТ805)
катушку мотайте 500-700-1000 витков в любую сторону, главное индуктор(первичка) намотать в ту же сторону
индуктор в 2-3-5 витков с зазором в диаметр провода(можно плоскую) диаметр в 1-2-3 мм
нижний конец индуктора на коллектор транзистора, верхний на плюс питания
нижний конец вторички на базу транзистора (там где делитель из двух резисторов)
эмиттер на корпус (минус питания)
всЁ, радуйтесь фитонке ))[/quote

Подскажите как расчитать наминалы резисторов и кондера и насколько это существенно? 805 у меня нет, а есть d44h10 .
Индуктор около 5_6 витков, вторичка на 46.5мм около 960витков(0.2mm)
Пробовал запускать на 0.1мкф(300в) резисторы 2.7ком и 500ом(других под рукой не было)
Схема не заработала, только через минуту сильно нагрелся радиатор с транзистором..?

поменяй местами подключение к индуктору
тот что на коллектор идет кинь на плюс, а другой на коллектор
сам когда-то только с третьего раза запустил

Поменял подключение к индуктора - не работает.
На данный момент кт827а(нпн),470nf,2.2ком, переменный выставлен 160ом.

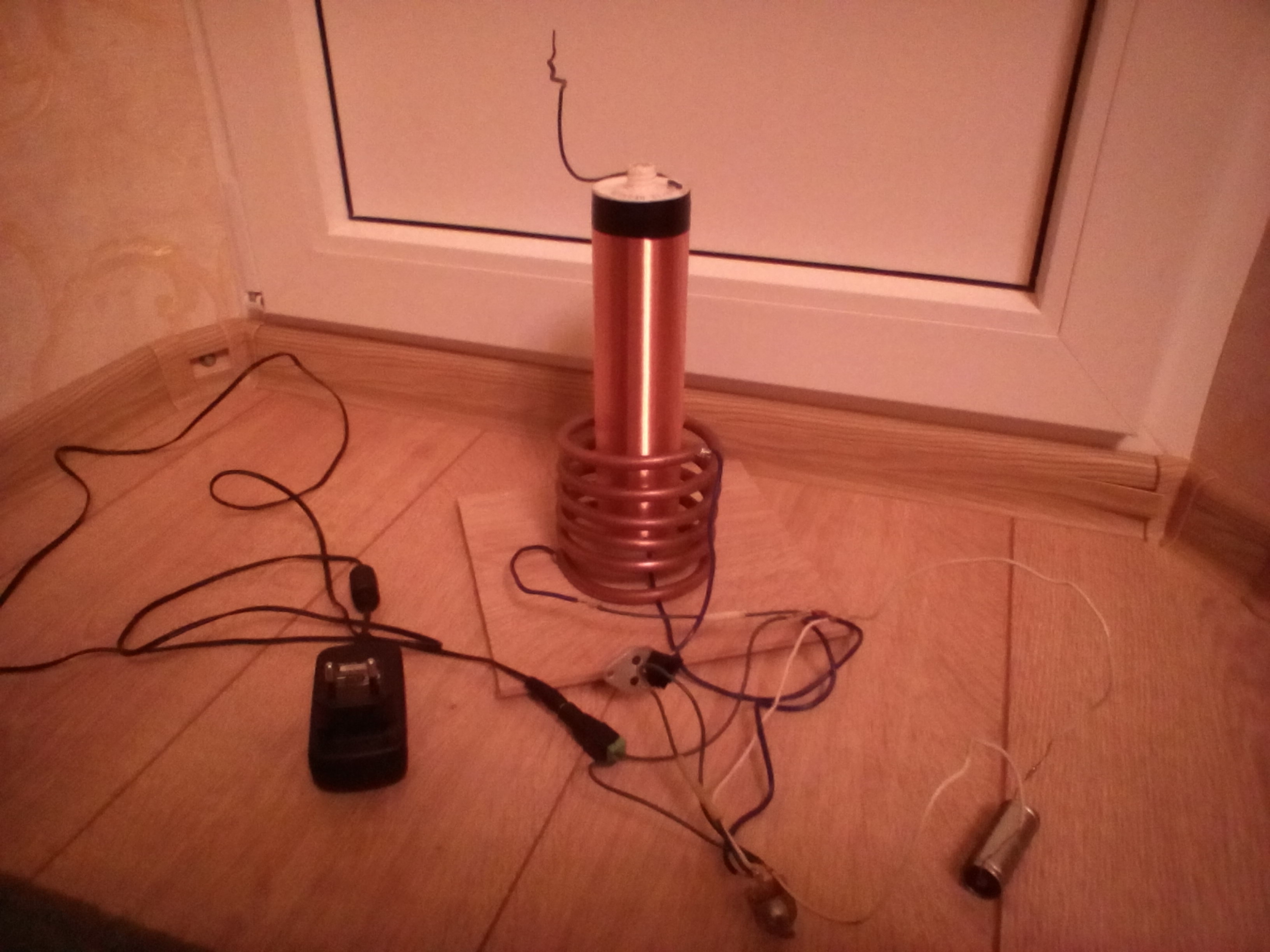

Индуктор медная трубка 7мм .
Вторичка 960вит 0.2мм

....827 кажется дарлингтон, будет запустить трудно, найдите нормальный биполярник, да и что там за БП????? если там зарядка 200мА - то хрен Вы че вообще от нее запитаете - оно же жрет от пол ампера и выше......

Не квадрат "...ферит две половинки от шнура монитора, витки на считал, мотал многожилкой, в понедельник сфоткаю и выложу...."

Был бы очень признателен Вам за фотки. Эти две половинки Вы склеивали между собой или нет?

Не квадрат пишет: ....827 кажется дарлингтон, будет запустить трудно, найдите нормальный биполярник, да и что там за БП????? если там зарядка 200мА - то хрен Вы че вообще от нее запитаете - оно же жрет от пол ампера и выше......

Поясните(Дарлингтон)?
А на таком блоке у меня сидят три светодиодные трубки 12в (каждая кушает 600ма)
Транзисторы только такие: кт827а, d44h10,d45h10,2n2222,2n2907 - ну нет 805.
Неужели из того что есть невозможно запустить сей агрегат...?

Alec1324 пишет: А на таком блоке у меня сидят три светодиодные трубки 12в (каждая кушает 600ма)
Транзисторы только такие: кт827а, d44h10,d45h10,2n2222,2n2907 - ну нет 805.
Неужели из того что есть невозможно запустить сей агрегат...?

Блок питания нормальный. Попробуй эти два - d44h10,d45h10. Провода по короче, от индуктора к коллектору. Может качер уже работает? Ты ведь сказал что радиатор греется, значит транзистор открыт. На всякий случай, пробуй запускать через лампочку накаливания ватт на 30. Фитонки может и не быть, коснись пальцем верха катушки.
И это, подключи электролитический конденсатор, перед самым индуктором и прямо на эмиттерный вывод транзистора.
У тебя слишком длинный провод от ИП, до качера, да ещё и с ВЧ фильтром, А качер, он же импульсный, ему нужно много тока в короткие промежутки времени. Вот электролит и поможет.
