evg-frank пишет: Народ!так насчет конденсатора что параллельно бифу ставить или нет.если в резонанс то это что-то нето!

Думаю можно ставить, можно нет. Как Руслан говорил, он немного напряжение поднимает и как фильтр работает. У Акулы его небыло. У Далли тоже только один резонансный конденсатор.

zlatko2013 пишет: Теслу мы питаем с горшка! Намотал на него 40 витков - и через диодный мост получил порядка 275 вольт постоянки! Многовато для запитки Теслы! Чтоб горшок сто раз не перематывать - соорудил вот такой вот преобразователь напряжения - который будет регулировать напряжение подаваемое на индуктор Теслы от 0 до 300 вольт. Запусти - все работает! Думаю кому-то будет полезно. Вот схемка:
прим.: ну понятно что Tr1 - это выход с горшка (просто не стал схемку перерисовывать)!
ну и диоды нужно UltraFast высокочастотные FR307, FR308

Можно сделать стабилизатор на неонке, как у Далли. Поднимаеться до 275 вольт от выбросов ОЭДС ,если чуть подгрузить, то оно быстро просядет.

Tda8560
Емкость 0.33мкф между 4 и 7 ногой это только мой случай или вообще недостаток этой схемы(топруслан7)

Viaceslav_C_ пишет: Могу спорить почти у всех 3 нога ТЛки висит в воздухе.

Очень правильное замечание!

tda8560 пишет: поставил кондер 0.33мк между выв 4 TL494 и общим проводом (выв 7), скважность нормализовалась (на обоих каналах одинаковая)

Ребят - вы чё(о)? Галапиредола перекушали? Вы собираете такой сложный агрегат и не знаете азов? И у умных людей не спросите и типичные схемы включения TL494 в инете не смотрели?



Однозначно "3" и "4" должны притянуты быть куда-то, это-ж внутренности - работают как антенны. Там могут быть процессы не контролируемые. Один врубил асимметрию и у него транзисторы по разному греются, заполнение 35% ведущее к переключению не в нуле и перегреву транзисторов... Другие дедтайм гулять выпускают.

"Вход регулировки мертвого времени 4 предназначен для определения паузы между импульсами. Компаратор мертвого времени, обозначенный на схеме «Dead-time Control Comparator», даст разрешение выходным импульсам, если напряжение пилы выше напряжения, подаваемого на вход 4. Так, подавая на вход 4 напряжение от 0 до 3 вольт, можно регулировать скважность выходных импульсов, при этом максимальная длительность рабочего цикла может составлять 96% в однотактном режиме и 48%, соответственно, в двухтактном режиме работы микросхемы. Минимальная пауза здесь ограничена значением 3%, которое обеспечивается встроенным источником с напряжением 0.1 вольта. Вывод 3 также имеет значение, и напряжение на нем так же играет роль для разрешения импульсов на выходе."
"Выводы 1 и 2, а так же выводы 15 и 16 компараторов ошибки могут быть использованы для защиты проектируемого устройства от перегрузок по току и по напряжению. Если напряжение, подаваемое на вывод 1, станет выше, чем подаваемое на вывод 2, или напряжение, подаваемое на вывод 16, станет выше, чем напряжение, подаваемое на вывод 15, то вход ШИМ-компаратора «PWM Comparator» (вывод 3) получит сигнал для запрета импульсов на выходе. Если данные компараторы использовать не планируется, то их можно заблокировать, замкнув на землю неинвертирущие входы, а инвертирующие подключив к источнику опорного напряжения (вывод 14).
Вывод 14 является выходом встроенного в микросхему стабилизированного источника опорного напряжения 5 вольт. К этому выводу можно подключать цепи, потребляющие ток до 10 мА, которыми могут быть делители напряжения для настройки цепей защиты, мягкого пуска, или установки фиксированной или регулируемой длительности импульсов.
К выводу 12 подается напряжение питания микросхемы от 7 до 40 вольт. Как правило, применяют 12 вольт стабилизированного напряжения. Важно исключить любые помехи в цепи питания.
Вывод 13 отвечает за режим работы микросхемы. Если на него подать опорное напряжение 5 вольт, (с вывода 14) то микросхема будет работать в двухтактном режиме, и выходные транзисторы будут открываться в противофазе, по очереди, причем частота включения каждого из выходных транзисторов будет равна половине частоты пилообразного напряжения на выводе 5. Но если замкнуть вывод 13 на минус питания, то выходные транзисторы станут работать параллельно, а частота будет равна частоте пилы на выводе 5, то есть частоте генератора.

Максимальный ток для каждого из выходных транзисторов микросхемы (выводы 8,9,10,11) составляет 250мА, однако производитель не рекомендует превышать 200мА. Соответственно, при параллельной работе выходных транзисторов (вывод 9 соединен с выводом 10, а вывод 8 соединен с выводом 11) максимально допустимый для ток составит 500мА, но лучше не превышать 400мА.

Выходные транзисторы могут быть включены по-разному, в соответствии с целью разработчика, по схеме с общим эмиттером, либо по схеме эмиттерного повторителя."

ребята похоже нас водили за нос - установка работает в пределах 14 мГц

Cahes пишет:

Viaceslav_C_ пишет: Могу спорить почти у всех 3 нога ТЛки висит в воздухе.

Очень правильное замечание!

tda8560 пишет: поставил кондер 0.33мк между выв 4 TL494 и общим проводом (выв 7), скважность нормализовалась (на обоих каналах одинаковая)

Ребят - вы чё(о)? Галапиредола перекушали? Вы собираете такой сложный агрегат и не знаете азов? И у умных людей не спросите и типичные схемы включения TL494 в инете не смотрели?

Однозначно "3" и "4" должны притянуты быть куда-то, это-ж внутренности - работают как антенны. Там могут быть процессы не контролируемые. Один врубил асимметрию и у него транзисторы по разному греются, заполнение 35% ведущее к переключению не в нуле и перегреву транзисторов... Другие дедтайм гулять выпускают.

У меня генератор на ТЛ сделан по этой схеме realstrannik.ru/media/kunena/attachments...ally---mikmur--2.JPG Вроде бы нормально работает.
Посмотрел фронты моего генератора тлки сигнала . Фронт открытия 100 нс, может и меньше; фронт закрытия 200 наносекунд.

У меня сделано по схеме topruslan7, всё работает нормально, и скважность регулируется, и наводок никаких никуда. Смотрел неонкой, поле от качера не доходит до платы пуша, потому что там земля по кругу. И да, 3 нога отогнута и в воздухе. Куда её сунуть так и не понял. Хорош умничать, скажите понятным языком.

Ребят - вы чё(о)? Галапиредола перекушали? Вы собираете такой сложный агрегат и не знаете азов? И у умных людей не спросите и типичные схемы включения TL494 в инете не смотрели?



знаем но забили ..назралис ми ефира ..

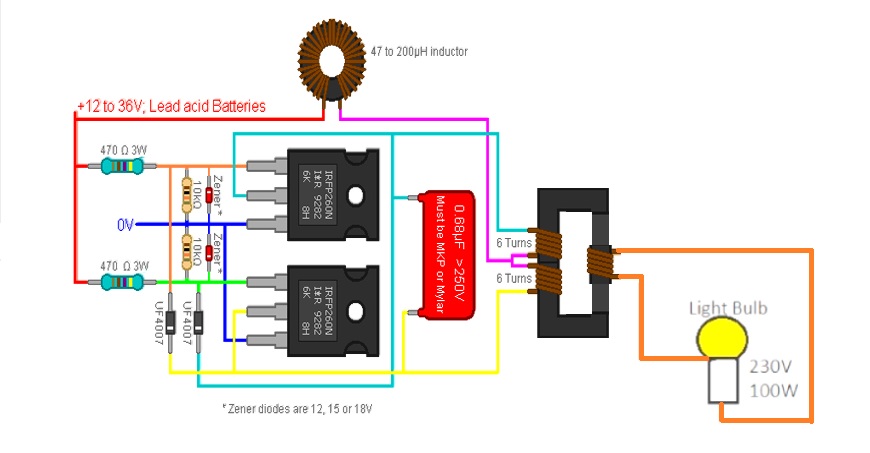

ест и такайа простенкайа схема ..
