ua4yhz пишет: Это один из способов,второй сделать синтезатор.У обоих вариантов есть существенные недостатки.Грязный спектр и фазовые шумы.
Есть у меня ещё один опорный генератор на 20 МГц,морионовский ГК-102ТС у него меандр на выходе,попробую поделить его частоту и подать на приборы,но вначале инструкцию почитаю на приборы.

Зачем синтезатор? У вас же кратные фиксированные частоты. Просто ставите быстрые делители и никаких ГУНов с их фазовыми шумами.

ua4yhz пишет: При восстановлении синусоиды из меандра получим 10% искажений,что ни есть гуд.Даже если после преобразования установить кварцевый фильтр,то спектр сигнала будет испорчен навсегда.

Ну что вы, не настолько все плохо. Многокилловатным усилителям класса "C" и "E" позволяют даже в эфире вещать, при этом без особых супер-мега-фильтров на выходе. А гармоник и после традиционного задающего генератора хватает, если фильтр не поставить.

ua4yhz пишет: ]Пообщался с инженерами Agilent-а на тему синус или меандр подавать на вход ОГ приборов. Ответ следующий: только синус.

Ну хорошо, а что сказали инженеры по поводу допустимого уровня гармоник?
(на самом деле, я подозреваю, что этот сигнал рано, или поздно компарируется в приборе, так что это чистой воды чистплюйство. Просто гармонический сигнал на выходе по видимому - стандарт эталонов частоты, используемых в их корпорации)
Вы просто возьмите и подайте туда меанр, и посмотрите на результат. Хорошо бы посмотреть на схему этого узла. Многие нынешние "инженеры" дальше фразы в инструкции производителя видеть и думать себе не позволяют: "если командир сказал, что крокодилы летают, значит..."

ua4yhz пишет: Если кого интересует разница спектра синуса и меандра могу снять скриншоты и выложить здесь.

Не нужно снимать разницу спектра синуса и меандра .
Речь шла об использовании сигнала только в качестве синхронизатора (со срабатыванием порогового узла в какой-то точке его фронта). В таком качестве даже импульсный сигнал годится. Вопрос в том, каким способом формируется сигнал ошибки. Неужели там у вас не традиционный цифровой фазовый детектор используется? Очень сомневаюсь в иных вариантах.
А простые делители на счетчиках принципиально не создают заметных фазовых шумов. Если у вас есть схема узла синхронизации - просто проанализируйте ее: почему нужна именно синусоида?

Если у вас эталонный генератор используется вовсе не для синхронизации, как вы писали ранее, а просто для вывода на дисплей меток - то это иной разговор: здесь однозначно синусоида нужна.

ua4yhz пишет: Меандр подавать на вход опоры категорически нельзя из-за наличия огромного количества гармоник и наводке их на входные и смесительные цепи анализатора."Забор" во всём диапазоне частот с уровнем чуть меньше основного сигнала (от 10МГц до 3ГГц) мне совсем ни к чему.Это правда мои разумения,но думаю вы со мной согласитесь.

Простейший фильтр даст ослабление не хуже -30dBc на самой дерзкой, 3-й гармонике. См. users.skynet.be/BillsPage/ClassE.html
Неужели настолько слаба изоляция в данном приборе? (так ведь и первая гармоника пропрет окольными путями во входные цепи, когда это не надо)

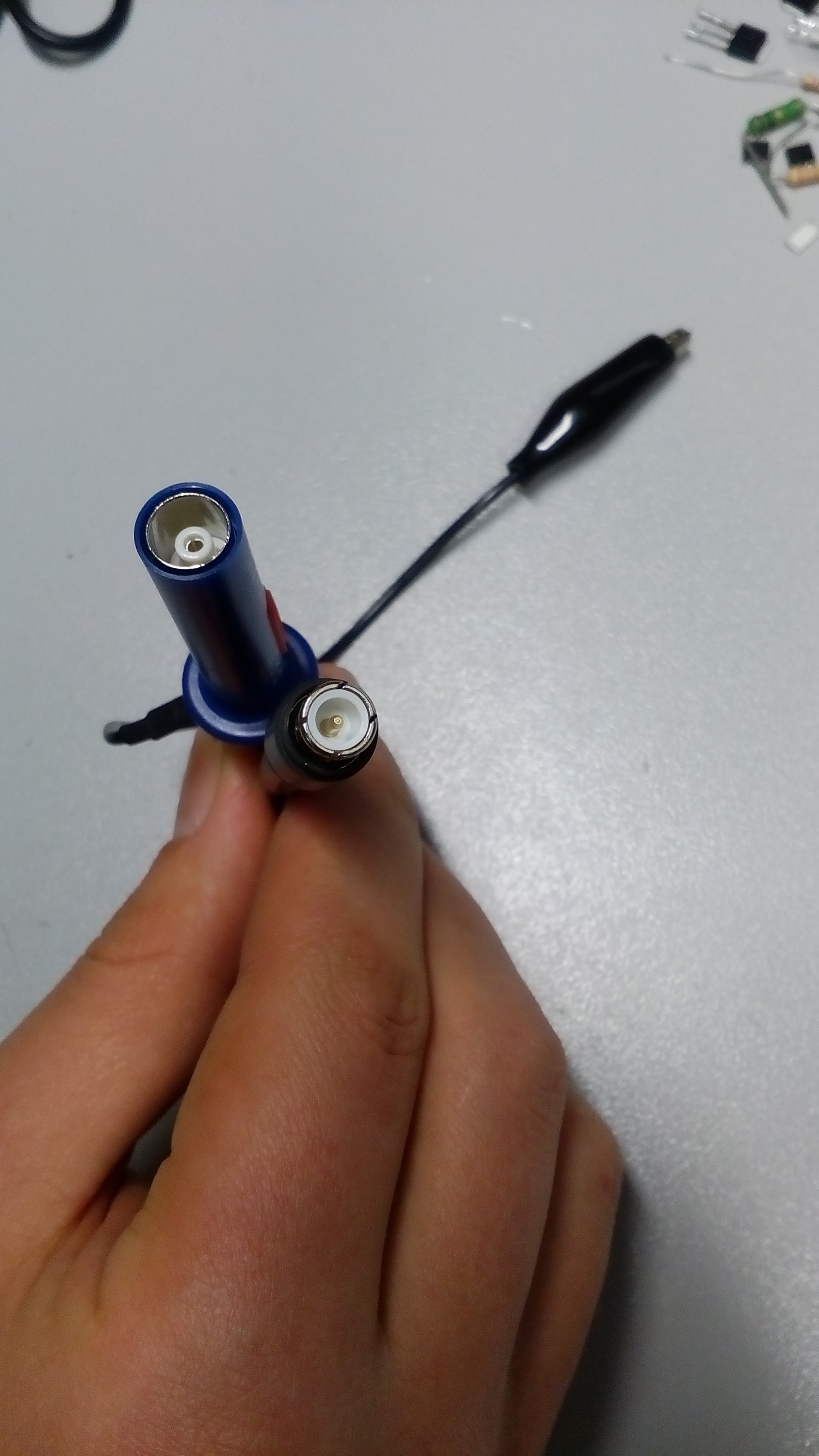

Господа, помогите опознать разъем. Используется на соединения блока щупа и фидера:

Не факт, что он унифицирован. Конструкция внутренней части похожа на классический BNC, TNC, но гайки фиксации отсутсвуют по понятным причинам.
Не иначе, Дмитрий решил производство щупов наладить .

Converter пишет: Не факт, что он унифицирован. Конструкция внутренней части похожа на классический BNC, TNC, но гайки фиксации отсутсвуют по понятным причинам.
Не иначе, Дмитрий решил производство щупов наладить .

Дело в том что у меня есть древненький щуп неизвестной марки, его измерительная головка тоже подключается к фидеру таким же разъемом. Значит где то в природе они таки имеются
Есть желания .. которое догоняет нужда .. поиграться со своими измерительными головками .. и такой разъем пришелся бы очень кстати Но пока не могу его нигде найти .. разве что перебить все на SMA разъемы.

ua4yhz
Поздравляю с покупкой опорника!
Значит можно будет у вас откалиброваться...

diod пишет: БП Б5-44А ... Может схемка в хорошем разрешении у кого есть?

В инете есть информация ...

www.qrz.ru/schemes/download/3178
или разрешение не устраивает?
Вот еще большой сборник отсканированных доков по разным приборам (в том числе и 44А):
yadi.sk/d/kV0ZOi74k2pVN
