XYAMAN пишет: ПЛИС это ж микросхемы?
Разве в совке чтото такое разрабатывается?

Да - это программируемые логические ячейки, что то вроде лего, из которого можно собрать любую цифровую схему, только все в одном кристалле. При союзе плисы выпускали - это конец 80-ых. Сегодня эти изделия могут конкурировать только по надежности, потому на них до сих пор держится отечественный ядерный щит

XYAMAN пишет: Ясно... знач вы разрабатываете вооружения.. так и знал. Для других применений то такие приборы жаба давит покупать.Ну я вобще не про вас, а про государство..

Импульсные источники питания я разрабатываю, и сварочное оборудование. Пытаюсь переквалифицироваться разработку микропроцессорных проектов.
Как то так.

ua4yhz пишет: Мониторчик скорее всего стандартный,покупной.Видел на промышленных компьютерах специальный разьём для подключения разного рода дисплеев.

Там дисплей подключается 99% через LVDS шину - 33 пина. Это стандартная шина для работы с цветными ЖКИ.
вопрос в другом - физический размер матрицы - так чтоб она встала на место старой. То и есть матрица явно от какого то старого бука, не большого размера.
У меня один знакомый тоже загорелся таким комбайном, пристреливаемся

1) От какого бука была матрица которую вы установили в TLA714 ?

with, все элементарно. Штатная матрица TLA 704 и TLA 714 - 10.4". В TLA 704 стоит NEC 640x480, в TLA 714 - NEC NL8060AC2G 800x600 (во вложении - спецификация). Физически в корпус можно воткнуть матрицу до 12.1" с распиливанием его морды.
В таких размерах б/у матрицы с ноутов можно увидеть в продаже по объявлениям с разрешением до 1024х768 по 5-10$. Естественно, что они, как правило, с LVDS интерфейсом. А на фронтальной плате TLA для вывода изображения присутствует только параллельный TTL-интерфейс.
Смотрим спецификацию штатного параллельного интерфейса: он имеет три 6-битных канала + сигналы такта и управления. Все, что вам нужно, это преобразовать параллельную шину - в последовательную lvds, для чего на сегодняшний день существует множество контроллеров, как, например, SN75LVDS83 (см. датшит во вложении). Так же нужно убедиться, что шина данных вашего нового монитора имеет три 6-битных канала + 1 тактовый. К счастью, в этом разрешении они практически все используют такую разрядность. Ваш вариант соединения на 16 странице датшита SN75LVDS83: "Figure 15. 18-Bit Color Host to 18-Bit Color LCD Panel Display Application"

Я заказал подходящую плату адаптера в Канаде за 5$ плюс немножко больше обошлась доставка. Это сделано по той причине, что я не вытравлю плату с шагом выводов 56-пинового TSSOP - 0.5 мм. А персонально заказывать микру + плату обойдется себе дороже. Кстати таких и подобных им микросхем контроллеров можно легко навыдергивать из старых плат скаллеров мониторов, которые продаются почти за даром.
Сайт продавца моего адаптера здесь:
www.ibt.ca/v2/items/id250/
его распиновка: www.ibt.ca/v2/items/id250/id250userguide.pdf

Еще вариант от Toradex Services GmbH: docs.toradex.com/100078-LVDS-converter-datasheet.pdf

Таким способом от TLA я запустил матрицу UB133X01-2 1024х768 13.3", которую купил заведомо треснутой за 2.5$, как "тренировочную". Будет время, могу сделать фото в работе.
Во вложении спецификация данной матрицы UNIPAC UB133X01.
Вы можете подключить практически любую матрицу (с совместимым форматом lvds-шины) сделав правильно распиновку:
raspinovka_razyomov_matric_noutbukov

В сам корпус TLA я пока еще монитор не "впиливал", времени нет.

2) Какой сокет у проца установленного в TLA714 ?

Без вариантов: pentium-mmx-266mhz-socket-7-16kb-l1-cache-processor

3) Не пытались ли вы найти мат.платы с шиной VXI но на более новом проце ?

Я рискнул купить мат. плату от мейнфрейма TLA 721 за 105$ и воткнуть ее в TLA 704 (см. пост #22854). Идея оправдалась: софт определяет теперь прибор, как TLA 715. Эта доработка имитирует апгрейт с использованием официального кит-набора Tektronix "TLA714-to-TLA715", хотя производитель и не предлагает подобного для TLA 704 .
Еще необходимо найти низкопрофильный радиатор для Pentium-III, иначе боковая крышка корпуса не становится.

Дальнейшее развитие - это установить в мейнфрейм компактную плату современного ПК вместе c PCI, или PCI-E - контроллером шины VXI. В последнее время Tektronix практически отказался от использования встроенных в мейнфрейм модулей PC и даже выпустил кит-набор, являющимся по-сути высокоскоростным интерфейсом для подключения VXI корзины к внешнему PC-совместимому компьютеру. При этом старый TLA 721 (аналог TLA 715) легко превращается в высокоскоростной прибор последней 7000-ной серии. Что остается от TLA 721 - так это только объединительная плата VXI-портов и блок питания. А поскольку сама корзина TLA 721 почти ничем не отличается от TLA 720 и от TLA 711 (о чем производитель скромно умалчивает) - то этот метод пригоден и для преобразования их братьев: TLA 704, TLA 714, TLA 715, принципиально отличающихся друг от дружки только поколением процессора на добавленной внутрь PC-плате.
Ознакомитесь в вложении с .pdf - файлом "upgrade kit TLA7KUP option 19, the user could upgrade the TLA720 or TLA721 to TLA7016"

Converter
У знакомого продавца появился TLA715 с модулем TLA7D1 и логическим на 136 каналов и 4мб памяти, в купе за 60к рублей. Но он предупредил что функция осциллографа для этих приборов .. немного отличается от привычного социллографа ... типо все заточено под работу с логикой.
Какие у вас есть замечания на этот счет ??
Уж очень бы хотелось увидеть .. хоть коротенькое видео с работой этого ящика.
И еще у осциллографических модулей довольно не большая внутренняя память - 15К. Чувствуется ли этот недостаток при большом разносе между частотой развертки и частотой входного сигнала?

with пишет: Converter
У знакомого продавца появился TLA715 с модулем TLA7D1 и логическим на 136 каналов и 4мб памяти, в купе за 60к рублей. Но он предупредил что функция осциллографа для этих приборов .. немного отличается от привычного социллографа ... типо все заточено под работу с логикой.
Какие у вас есть замечания на этот счет ??
Уж очень бы хотелось увидеть .. хоть коротенькое видео с работой этого ящика.
И еще у осциллографических модулей довольно не большая внутренняя память - 15К. Чувствуется ли этот недостаток при большом разносе между частотой развертки и частотой входного сигнала?

И еще у осциллографических модулей довольно не большая внутренняя память - 15К. Чувствуется ли этот недостаток при большом разносе между частотой развертки и частотой входного сигнала?

Если вы не возжелаете созерцать на огибающую, или масштабировать сохраненные в памяти изображения, то этой глубины памяти более чем достаточно.
Можете себе представить, что я еще не так давно вполне успешно пользовался осциллографами HP54111D, у которых глубина памяти 2К, к тому же они напрочь были лишены способности интерполировать. Тем не менее, это были признанные профессиональные осциллографы с полосой до 500 МГц.
".. немного отличается от привычного социллографа ..."- это очень мягко сказано и проблема в другом.
Во первых, вы никогда не сможете свести исследуемые сигналы в одном поле, каждый вход отображается строго в своей строке.
Вы не включите привычную сетку, можете отобразить только вертикальные линии.
Вас не смущает обновление экрана всего лишь 2-3 раза в секунду?
И, как для меня, самое раздражающее - это ужасно неповоротливое управление. Почти все основные функции настройки, которыми вы привыкли оперативно пользоваться находятся в контекстных меню. Причем на некоторой глубине. Так, к примеру, когда вы захотите изменить чувствительность входа, вам нужно будет зайти в меню настройки, перейти на вкладку нужного канала и набрать с клавиатуры, либо клацая на стрелки, нужную величину верхнего предела амплитуды канала.
Длительность развертки тоже привычным вам способом не управляется. Вам придется манипулировать последовательно 2-мя органами управления: на вкладке в меню выставить "sample period" и после этого на лицевой панели прибора регулировать "zoom", т.к. эти две вещи взаимосвязаны.
Ах, да - и каждый раз закрывать окно "setup" и открывать окно "waveform", а для для части настроек и обязательно перезапускать цикл "run/stop" .
В общем, если вышеперечисленное вас не пугает, то приобретайте прибор: при обилии терпения, вы сможете увидеть на экране все, что нужно, а заодно и закалить нервную систему .

with пишет:

XYAMAN пишет: Ясно... знач вы разрабатываете вооружения.. так и знал. Для других применений то такие приборы жаба давит покупать.Ну я вобще не про вас, а про государство..

Импульсные источники питания я разрабатываю, и сварочное оборудование. Пытаюсь переквалифицироваться разработку микропроцессорных проектов.
Как то так.

А на заказ вы можете схемку ВВ генератора сделать?
Если да,то в личку "звякните",договоримся..)

ION пишет: А на заказ вы можете схемку ВВ генератора сделать?
Если да,то в личку "звякните",договоримся..)

На заказ сделать устройство по схеме ?
или разработать схемное решение по тз.?

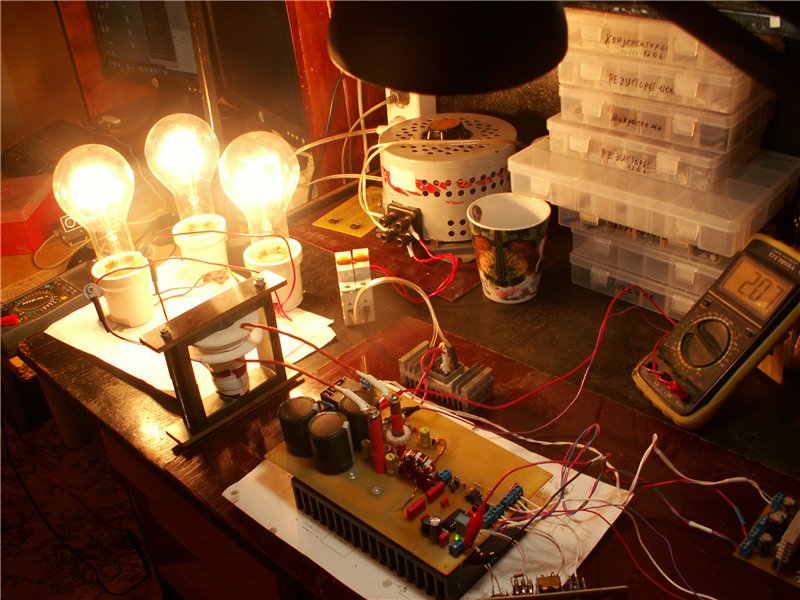

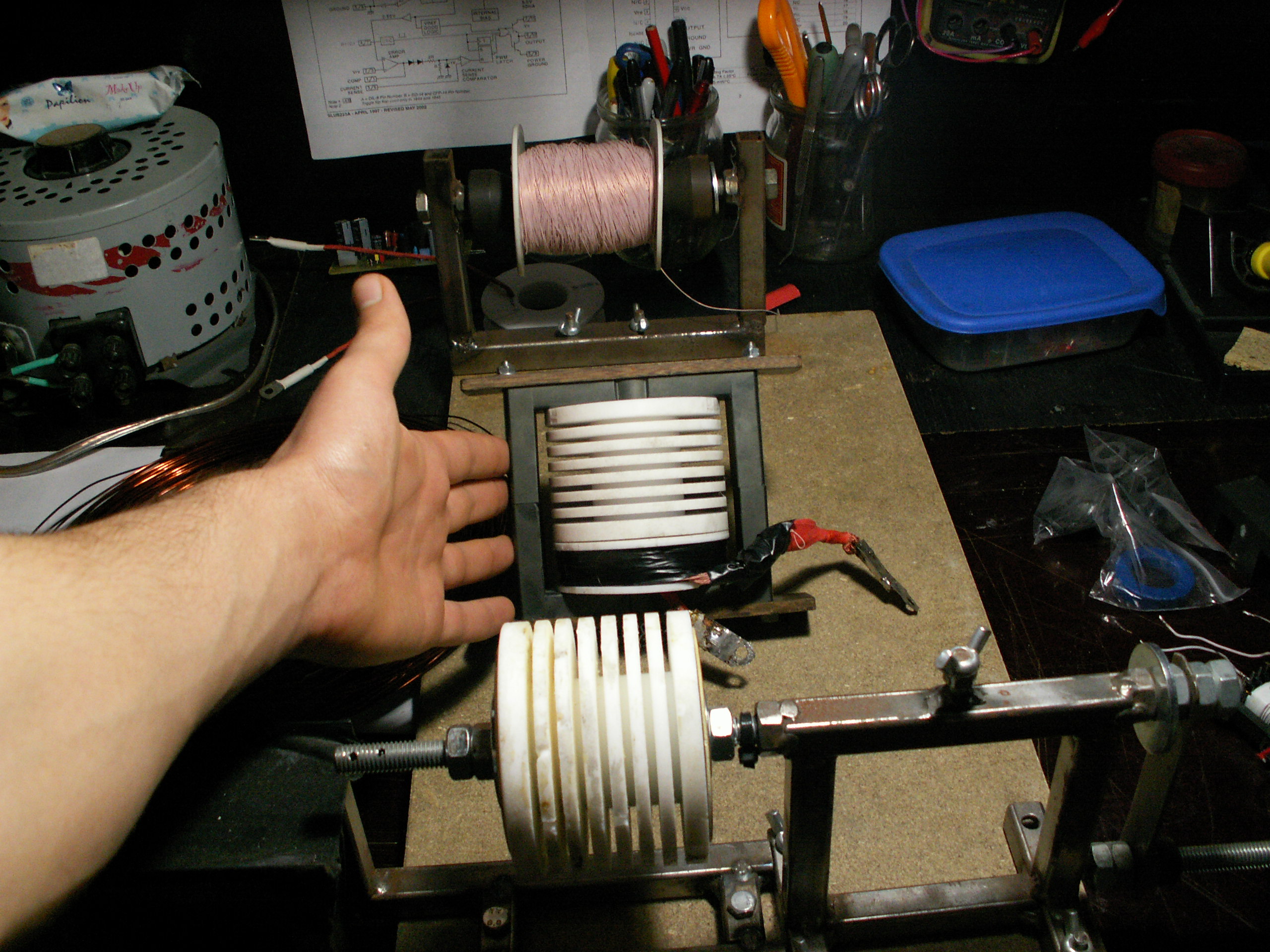

Ранее мне доводилось разрабатывать ВВ генератор на 2 КВт и 25КВ. с полосой 20-100КГц. Тоже на заказ, для медицинских задач. Самым сложным оказалось изготовление трансформатора, в конечном итоге её решал заказчик, за границей.
Сердечник заказывали в китайте - отливной.






Вот как то так.
Сейчас к сожалению у меня нет свободного времени, по этому я не готов браться за подобное. Хотя на будущее планирую сборку такого генератора для себя, но когда это будет .. не знаю.

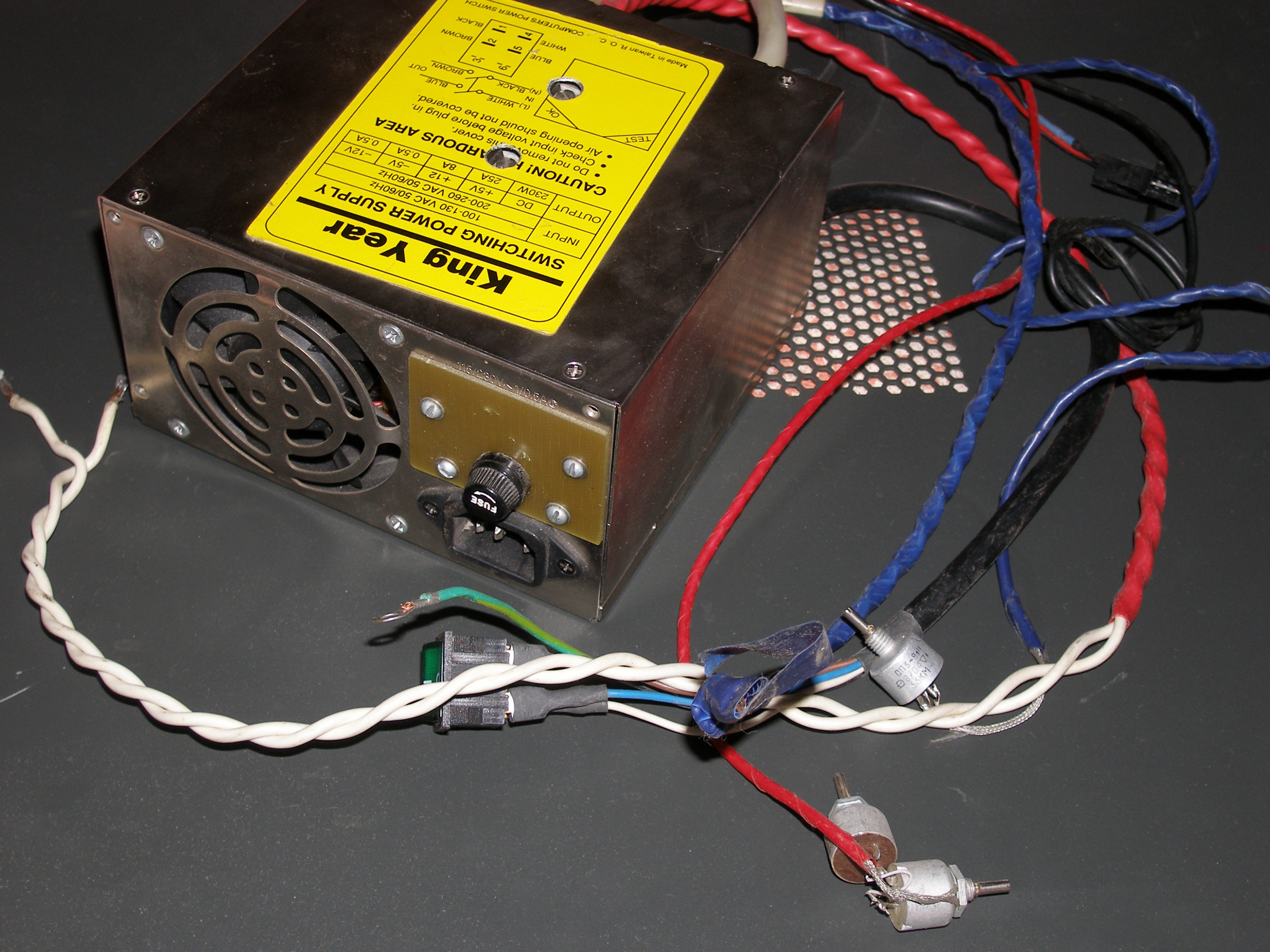

Самый бюджетный и ленивый вариант: Купите за копейки б/у компьютерный блок питания (300-800Вт) и вместо штатного трансформатора намотайте повышающий на нужное вам напряжение.
Я такую шутку замутил лет 6 назад, попутно умощнив драйвер, выходные ключи и фильтр питания блока до 1кВт.
Из корпуса блока вывел управление: частота, скважность, вход для модуляции и датчик температуры.

А для синхронизации обязательно нужна синусоида?

У меня других мыслей, кроме как поделить и поставить на выходе фильтр не возникает.
В инете есть множество примеров радиоусилителей, работающих в классе D, после которых стоит П-фильтр, воссоздающий приемлемую синусоиду.
