OWON'ы уже стали свои осциллографы именовать TDS ??? ненароком воспримешь за тековскую модель TDS7104
Уже блин и тач добавили .. и LAN опцию ... и памяти аж 7МБ ..а все равно, как были г'OWONами так и остались.
У них модельный ряд по моему насчитывает уже более 15 изделий, при этом качественно изделия друг от дружки не отличаются ..
К примеру фирма Siglent выпустила не так много приборов, однако её последние осциллографы уже котируются на уровне Rigol'ов и в чем то даже обходят.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Я давно заметил. Единственный плюс может быть - это относительно большой дисплей.with пишет: Случайно наткнулся .. анекдот блин ..
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
xdevs.com/fix/csa7404/
Хорошая измериловка.
Converter
Не было мыслей впихнуть в DDA-120 оперативной памяти больше чем 64МБ ?
Там используется стандартная SSIM72 память, и есть планки на 64МБ этого типа.
Потыркался ..почитал - объем этой памяти напрямую влияет на разрешение FFT и еще некоторых мат-функций в осциллографе .. а так же позволяет с "большей динамикой" крутить вертеть сохраненные осциллограммы
К сожалению у меня модулей на 64МБ нету .. и достать пока неоткуда.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

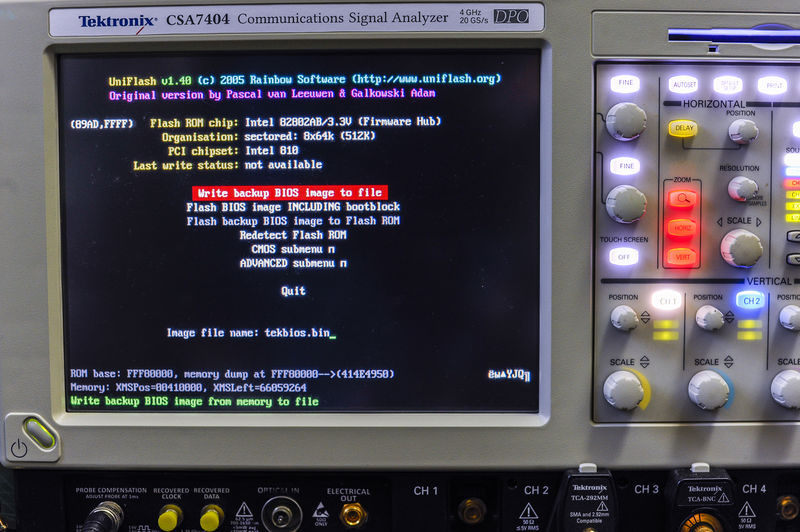

Да, наряду с EEVblog, это один из любимых ресурсов. С творчеством TiN знаком давно.with пишет: Наткнулся на интересный сайт .. ребята там имеют отличную подборку по восстановлению приборов.
xdevs.com/fix/csa7404/
Хорошая измериловка.
Кажется, в DDA-260 используется 256 МБ ОЗУ. Так что, возможно вы и правы, это дает некоторые преимущества. Нужно будет проверить.Converter
Не было мыслей впихнуть в DDA-120 оперативной памяти больше чем 64МБ ?
Там используется стандартная SSIM72 память, и есть планки на 64МБ этого типа.
Потыркался ..почитал - объем этой памяти напрямую влияет на разрешение FFT и еще некоторых мат-функций в осциллографе .. а так же позволяет с "большей динамикой" крутить вертеть сохраненные осциллограммы
К сожалению у меня модулей на 64МБ нету .. и достать пока неоткуда.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Наконец-то закончил с ремонтом первого канала осциллографа Lecroy DDA-120.

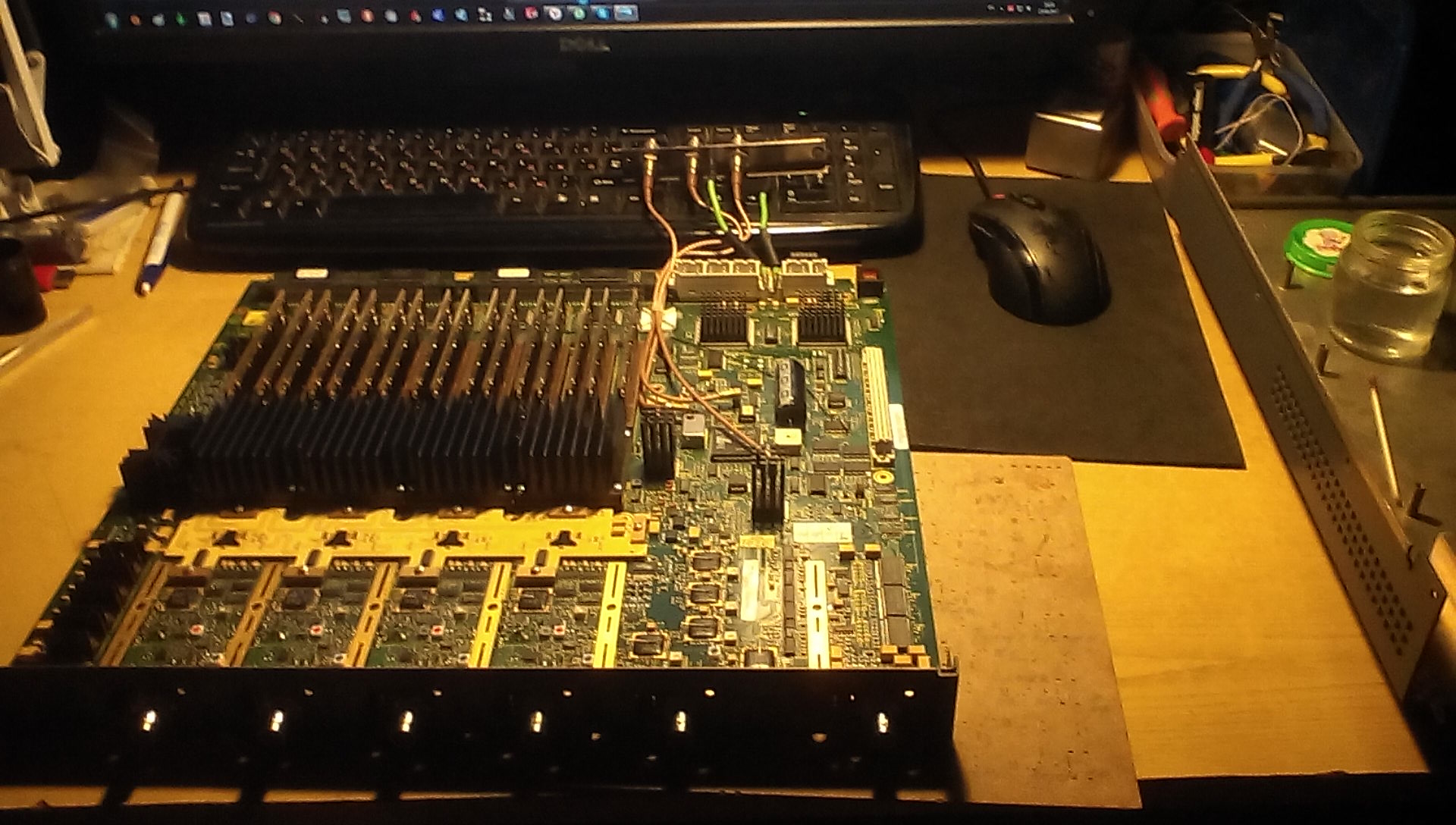

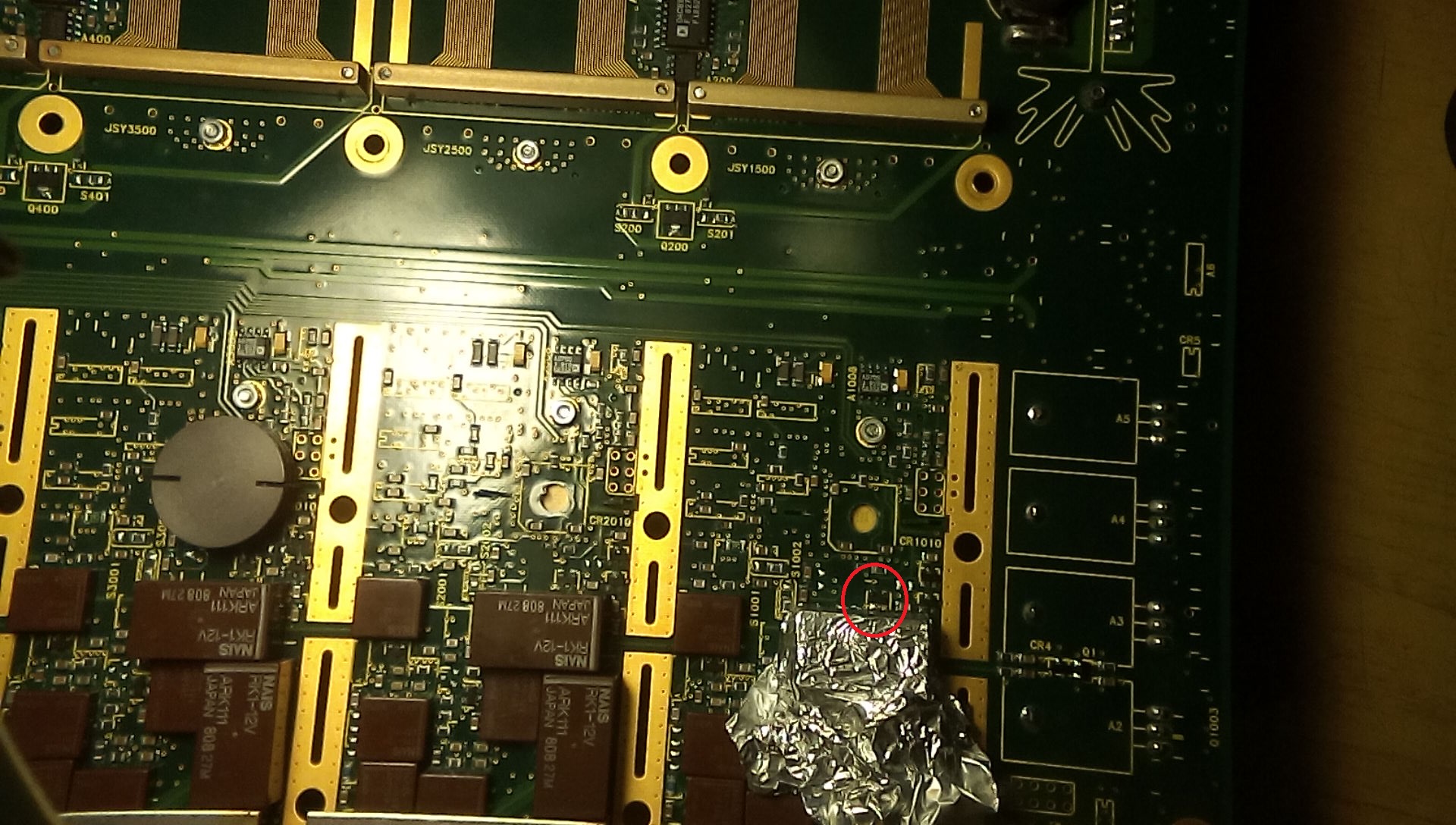

После долгих и мучительных поисков .. был найден не до конца дохлый! транзистор .. который подкорачивал вход дифференциального усилителя HFE428 на отрицательную шину питания -12В. Транзистор СВЧ'ный под номер N42 - BFG520, 9GHz - 19dB. Транзистор находится с нижней стороны платы рядом с большой релюхой RK1-12V : Оригинальный транзистор в корпусе sot143
Пошарившись у себя в сундуке .. нашел ближайшую замену в виде BFR93A - 6GHz 15dB. Так как sot143 это корпус на 4 лапы и на многослойной плате - снимать его лучше феном, для этого пришлось корпус релюхи защитить от перегрева - фольгой.
Далее места пайки промыл смесью .. просушил .. закинул плату в стенд ..включил .. иии .... о чудо! все заработало!
Теперь впереди долгая самодиагностика .. опять не высплюсь .. зато довольный ..
Фосфор у этой модели .. "божественный"
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Но я бы скорей удивился, если бы вы не справились с этой задачей. Будете теперь иметь полноценный исправный прибор.
Все начинается с проверки режимов по постоянному току. А здесь было с чем сравнивать.

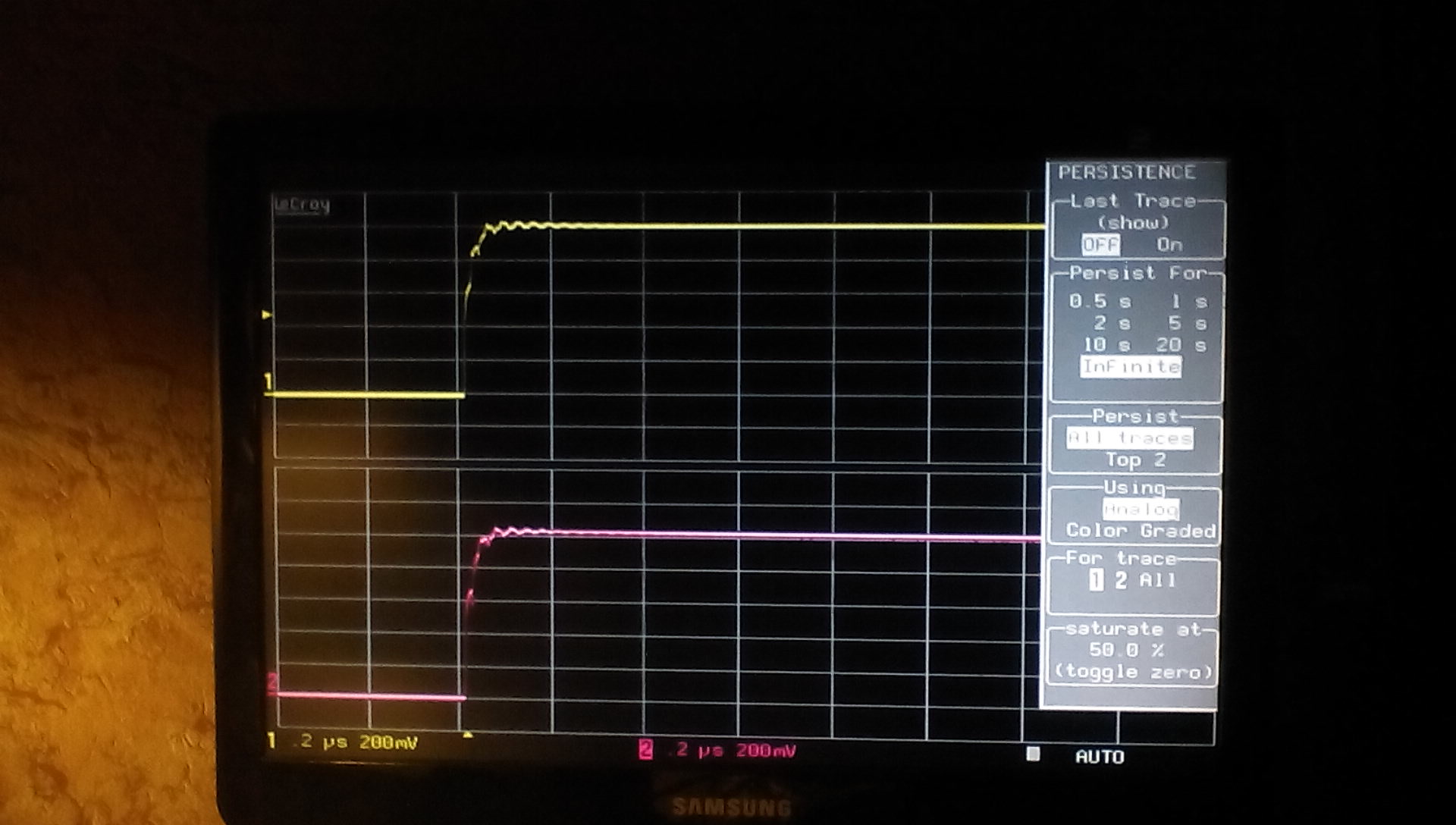

Да. Наложение реального сигнала поверх растрового - удивительная функция "last trace" (у вас отключена).Фосфор у этой модели .. "божественный"
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пробники теперь нужны, хотя-бы один в качестве опоры, заодно можно будет анализатором глянуть протокол общения пробника и осциллографа, там используется i2c шина.Converter пишет: Ну, че.. поздравлям.
Но я бы скорей удивился, если бы вы не справились с этой задачей. Будете теперь иметь полноценный исправный прибор.
Все начинается с проверки режимов по постоянному току. А здесь было с чем сравнивать..
Ну и еще по мелочи. . заменить трубу на матрицу 8.4, увеличить системную память до 128мб
Вечером потыркаю.. а сначала нужно дать ему пройти полную самодиагностику, которая длится больше часа .. осталось только вспомнить как входить в этот режим ( зажим одновременно нескольких клавиш ).Да. Наложение реального сигнала поверх растрового - удивительная функция "last trace" (у вас отключена).
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

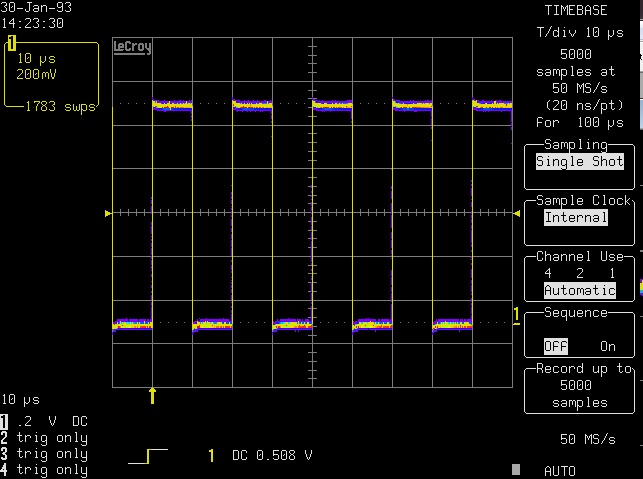

А вот наконец то долгожданные скрины полученные с осциллографа Lecroy подключенного к компьютеру посредству переходника USB-GPIB-HS.

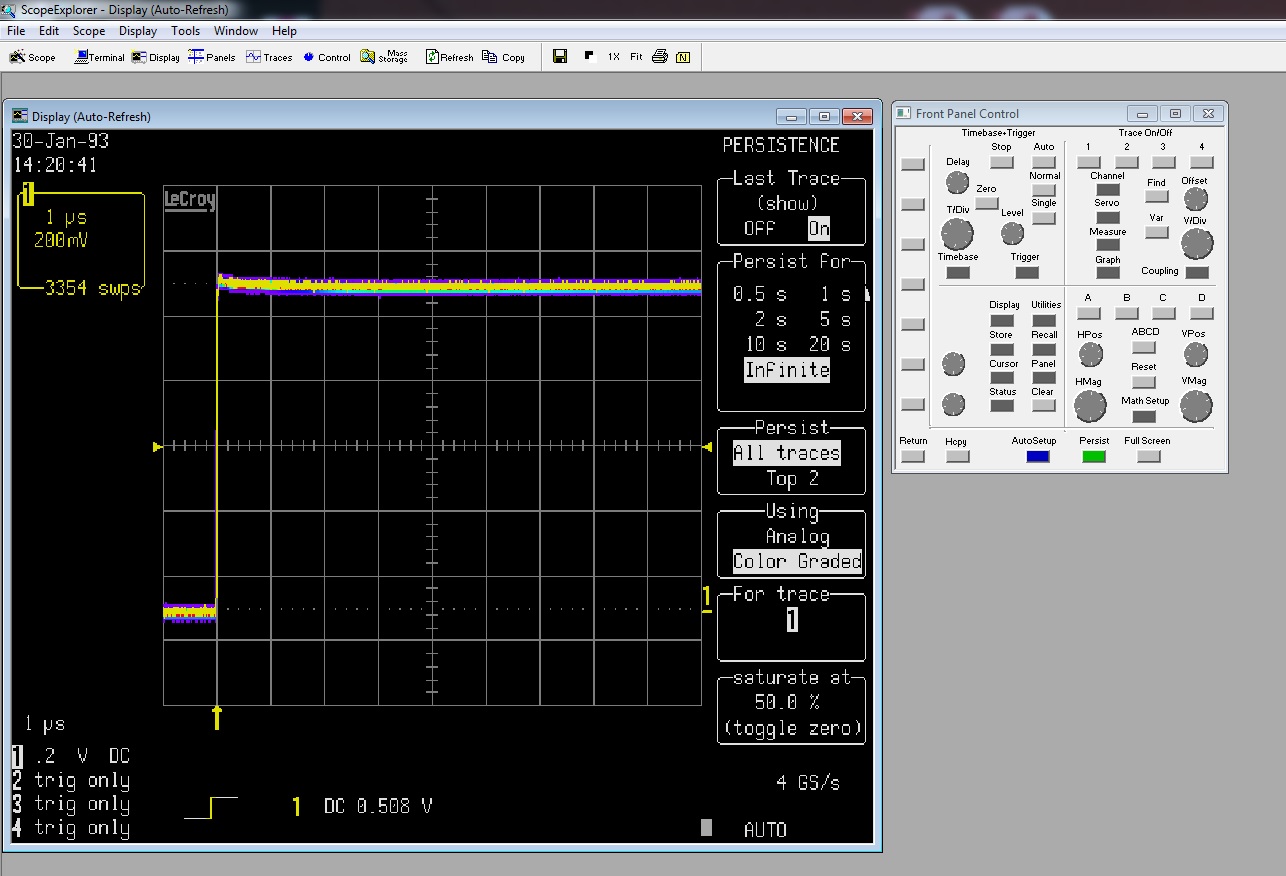

Программа - Scope Explore, скорость обновления экрана 2Гц. В принципе относительно комфортно. Утилита простая но удобная.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Как выяснилось DDA-120 и все предыдущие модели работают на собственной операционной системе от Lecroy с архитектурой big-indean.Converter пишет: Я себе представляю, сколько времени выводит на экран этот прибор загруженные в буфер 64 мег данных. А не дай Бог вы еще ему измерительную/статистическую задачу добавите
Это я к тому, что к большому массиву данных нужен еще производительный процессор. Этот конечно, "сделает" на математике Tektronix, но новая технология X-Stream справляется с этим на 2 порядка быстрей. Например вы могли видеть, насколько грузит VxWorks персистенция. А в X-Stream вы такой проблемы бы не заметили.
Lecroy перешли на VxWorks в моделях LT*** и WavePro 9** и DDA-2*, а потом снова на открытую платформу.
Вполне вероятно что производительность системы тех же DDA-2 на базе старого процессора но с новой ОС - выше.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
