Converter пишет:

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Глубину памяти по миниму установили?
А я то раньше думал, что TLA медленно транслирует данные (2-3 осц. в сек) . Да, GPIB, при его 8 Mb/s - не айс.

Кстати, интересное видео. Здесь мужик обрабатывает данные из скопа LeCroy в Labview на компе. Для соединения вначале использует штатный 100Mb-Ethernet порт, а с середины видео устанавливает контроллер Intel 1Gb-Ethernet board. Как говорится, увидьте разницу

with пишет: Кстати в этой программе можно проводить мощностные измерения ..

Было бы интересно взглянуть, как там это организовано.

Вот что там с глубиной памяти .. даже и не смотрел, перепроверю.
У меня ригол при 4 каналах обеспечивает около 5- 7 обновлений, при одном канале - около 13 обновлений. Но стоит только включить хоть одно измерение .. и все это дело тоже проваливается. Ригол подключен по сети 100мб.
По поводу измерителя мощи ..позже потыркаюсь и покажу .

С трудом представляю, как люди не просто научились измерять подобные вещи, но и успешно проектируют и создают такие привычные в повседневности девайсы, на самом деле на столько сложные ... Хотя с другой колокольни с каждым днем подобные вещи становятся все понятней и обыденней.. Всего сто лет назад патифон для многих казался вершиной прогресса.. Осциллограмма ГКЧ даже затюканного здесь аналогового Иватцу 7840Н. Один луч. По-моему совок и рядом не стоит..

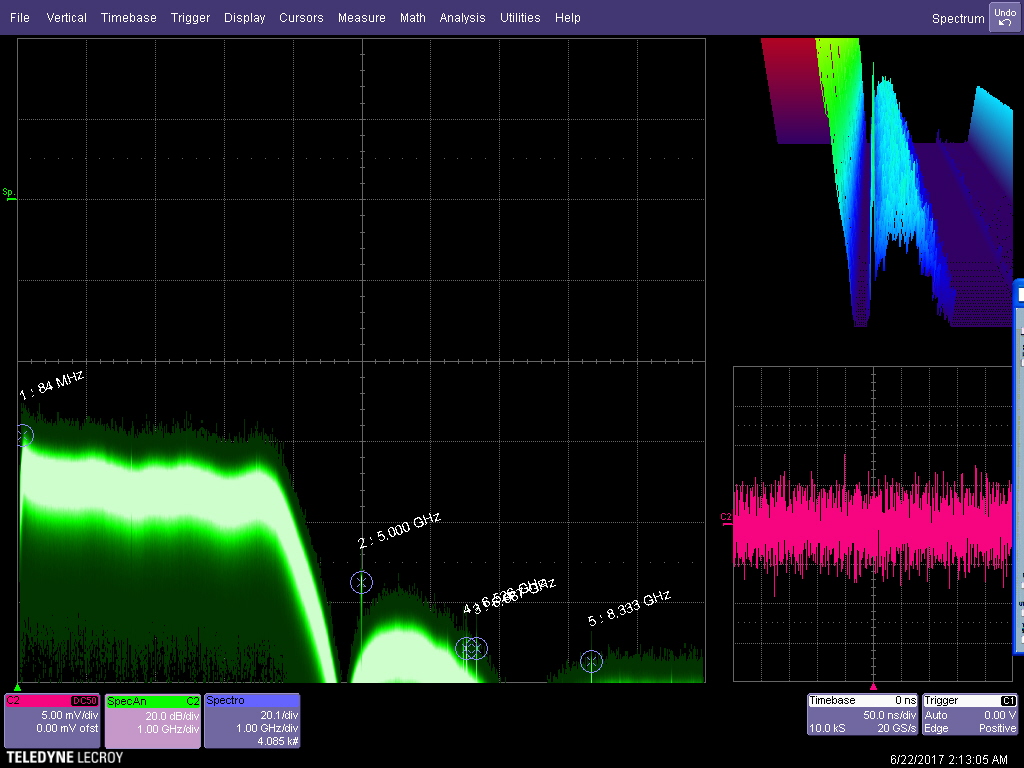

Дмитрий,
Вы знаете реальную АЧХ вашего прибора?

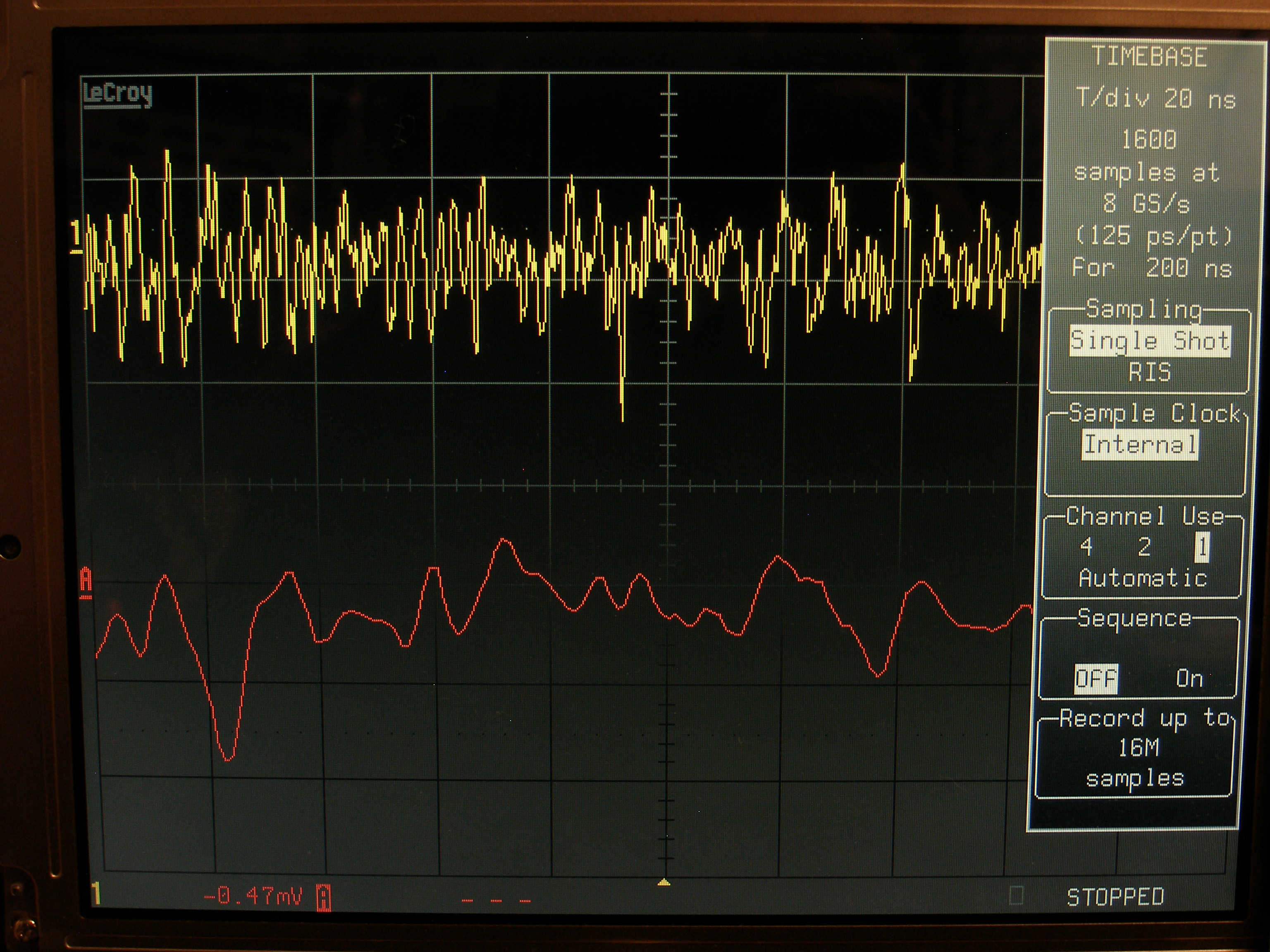

Источник - генератор шума 0.2-4ГГц (-3dB)

Доброго времени.
По паспорту 1ГГц-3дб .. это же вроде как аналог 584 модели.
Сколько у Вас получилось ? я чет въехать не могу сколько там на деление мегов.
Я пока увяз в ремонте первого канала .. никак не могу его закончить .. схемное решение в этом осле это солянка из 574 и 684 осциллографов.
В общем все запутанно.

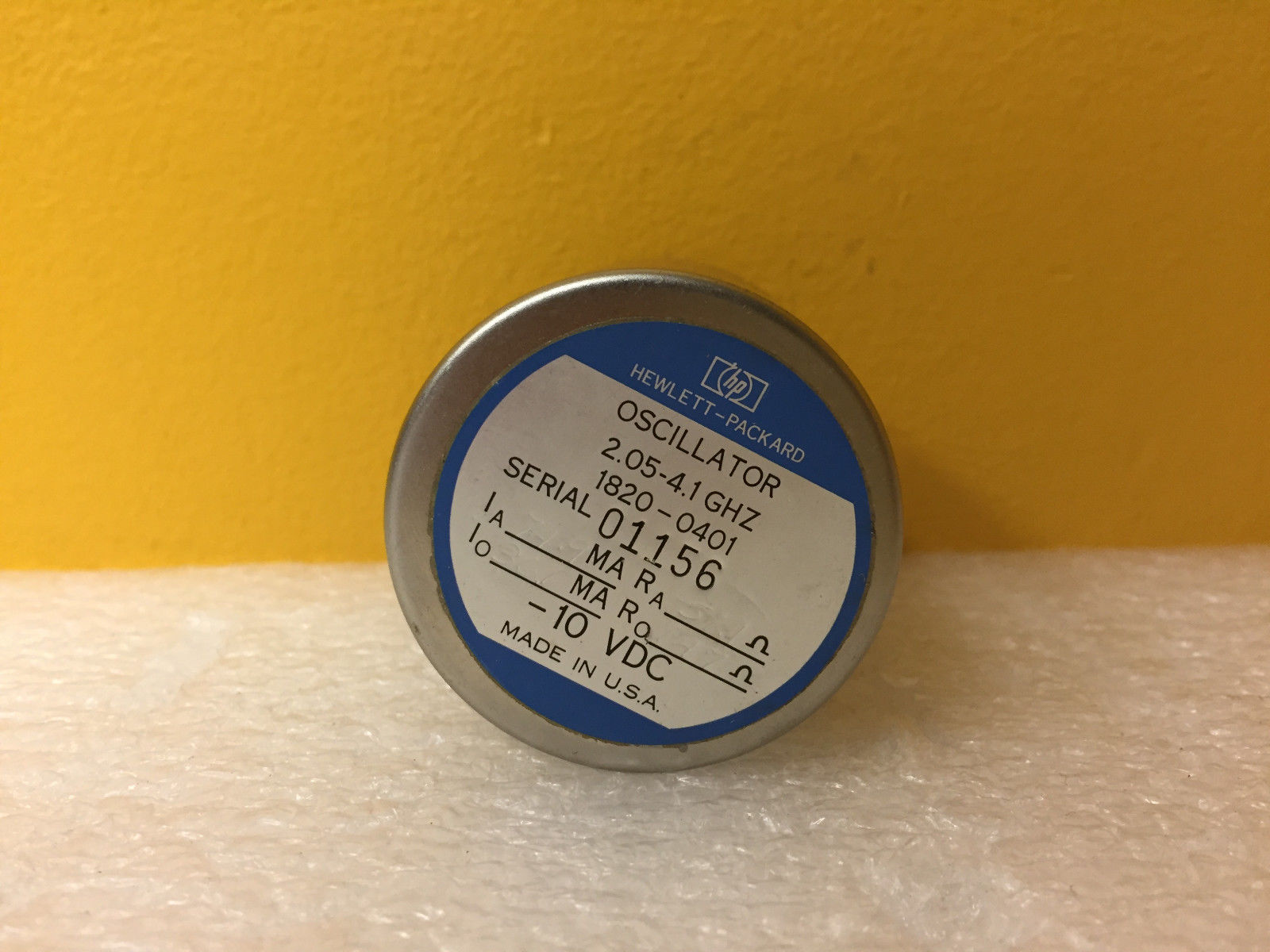

П.с. на ебе есть по доступной цене ГУНы до 2 - 4ГГц .. прикольные штуки, всяко измерительно проверять - подойдут.



Алик
Мне кажется ( судя по вашей осциллограмме ) Вам нужно было увеличить временную развертку, чтоб была видна частотная модуляция, а так на экране каша

with пишет: Доброго времени.
Сколько у Вас получилось ? я чет въехать не могу сколько там на деление мегов.

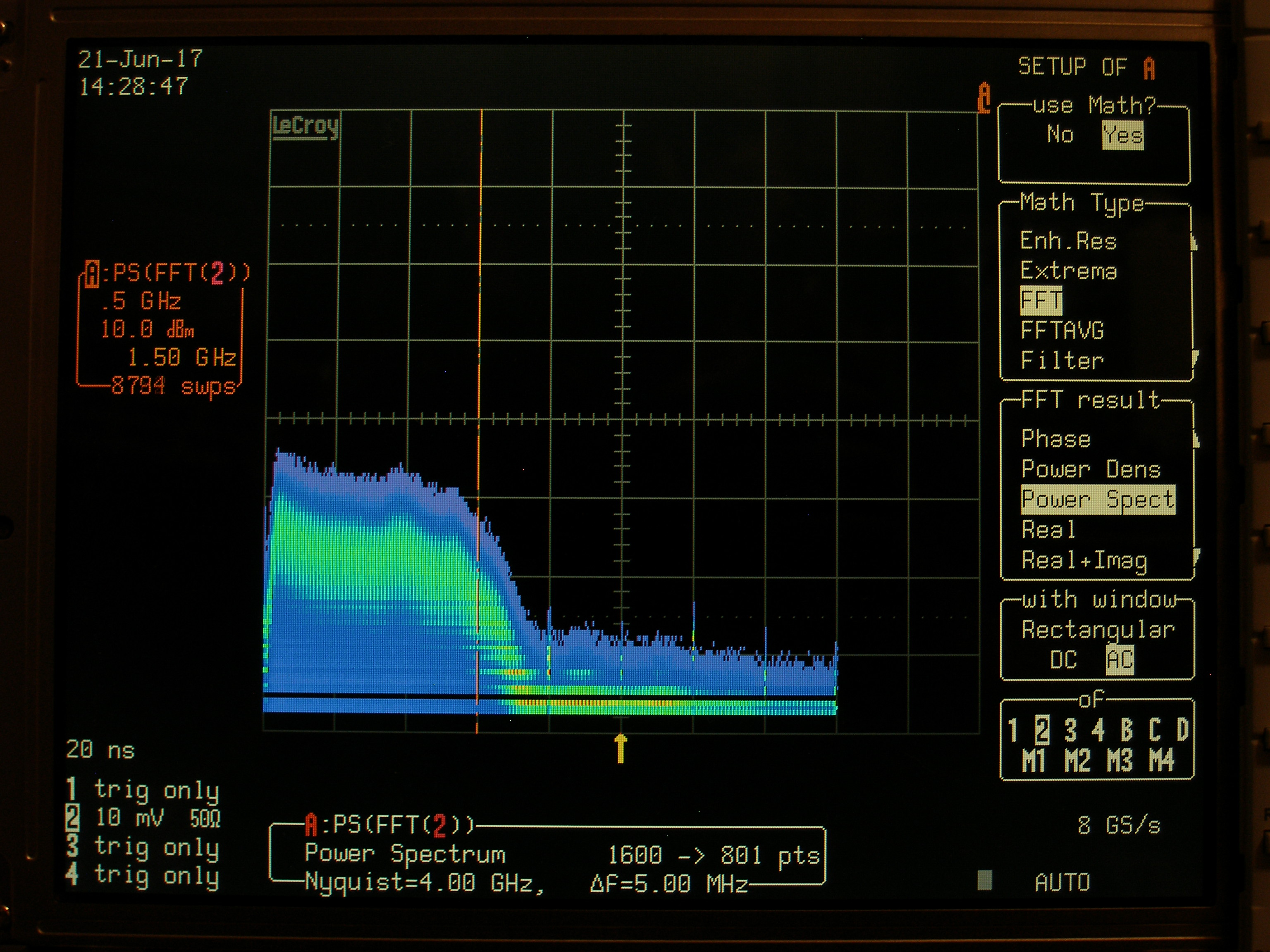

Шкала Х: 0.5 GHz/div, 1.5 GHz- маркер.
Y: 10 dBm/div

П.с. на ебе есть по доступной цене ГУНы до 2 - 4ГГц .. прикольные штуки, всяко измерительно проверять - подойдут.

Упс.. а я думал, что это это баночки с вазелином

Converter пишет:

with пишет: Доброго времени.
Сколько у Вас получилось ? я чет въехать не могу сколько там на деление мегов.

Шкала Х: 0.5 GHz/div, 1.5 GHz- маркер.
Y: 10 dBm/div

Нормуль .. судя по фото, получается вроде как больше 1.5ГГц полоса ( 10дб клетка ).
Вообще по моему эта линейка осциллографов, для хоббийных наносекундных дел - оптимальней некуда.
Я думал по началу брать Tektronix TDS684B модель ( для наносекундных дел ) .. там как бы 1ГГц и 5ГГс и ценник с доставкой в пределах 40 - 50к .. но, дело случая и риска! рискнул и взял в неизвестном состоянии Lecroy DDA-120. Теперь понимаю что поступил правильно.
Подумываю продать своей TDS540B .. и отложить на Lecroy DDA-260
Для справки мой тектроникс имеет полосу в 500МГц и выборку в 2ГГс.

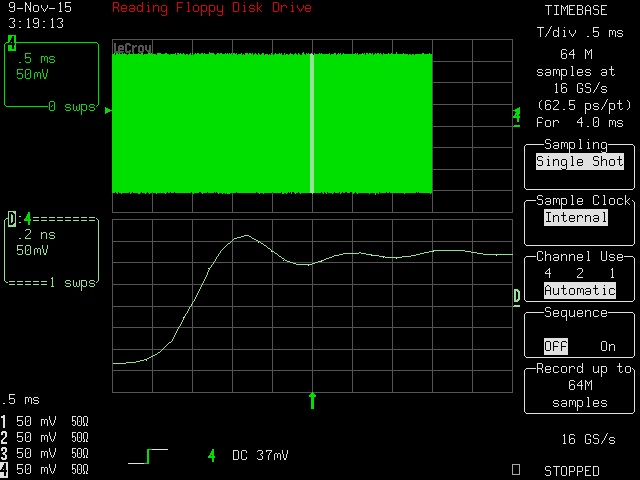

Нарвался вот на такой скрин, сделанный осциллографом DDA-260
Автор шарится зумом в потоке данных.
Обратите внимание на временную развертку - 0.5ms, а развертку зума - 0.2ns!!!


Вот что такое - много много осциллографической памяти

Converter
А сколько памяти у Вашего 7200 осциллографа?


П.с. - сейчас на ебее просто "бум" осциллографов Lecroy LC534 - 1GHz 2Gs / 500Kpt .
Очень даже ничего машинка в качестве рабочего коня для любителей наносеков.

with пишет: Нарвался вот на такой скрин, сделанный осциллографом DDA-260
Автор шарится зумом в потоке данных.
Обратите внимание на временную развертку - 0.5ms, а развертку зума - 0.2ns!!!
Вот что такое - много много осциллографической памяти
Converter

П.с. - сейчас на ебее просто "бум" осциллографов Lecroy LC534 - 1GHz 2Gs / 500Kpt .
Очень даже ничего машинка в качестве рабочего коня для любителей наносеков.

Я себе представляю, сколько времени выводит на экран этот прибор загруженные в буфер 64 мег данных. А не дай Бог вы еще ему измерительную/статистическую задачу добавите
Это я к тому, что к большому массиву данных нужен еще производительный процессор. Этот конечно, "сделает" на математике Tektronix, но новая технология X-Stream справляется с этим на 2 порядка быстрей. Например вы могли видеть, насколько грузит VxWorks персистенция. А в X-Stream вы такой проблемы бы не заметили.

А сколько памяти у Вашего 7200 осциллографа?

2 кан. по 48 МБ, или 4 по 24 МБ. Мне вполне хватает. 100МБ опции XXL у меня нет.

сейчас на ебее просто "бум" осциллографов Lecroy LC534 - 1GHz 2Gs / 500Kpt

наверное, школу какую-то бомбанули

Converter пишет:

with пишет: Нарвался вот на такой скрин, сделанный осциллографом DDA-260
Автор шарится зумом в потоке данных.
Обратите внимание на временную развертку - 0.5ms, а развертку зума - 0.2ns!!!
Вот что такое - много много осциллографической памяти
Converter

П.с. - сейчас на ебее просто "бум" осциллографов Lecroy LC534 - 1GHz 2Gs / 500Kpt .
Очень даже ничего машинка в качестве рабочего коня для любителей наносеков.

Я себе представляю, сколько времени выводит на экран этот прибор загруженные в буфер 64 мег данных. А не дай Бог вы еще ему измерительную/статистическую задачу добавите
Это я к тому, что к большому массиву данных нужен еще производительный процессор. Этот конечно, "сделает" на математике Tektronix, но новая технология X-Stream справляется с этим на 2 порядка быстрей. Например вы могли видеть, насколько грузит VxWorks персистенция. А в X-Stream вы такой проблемы бы не заметили.

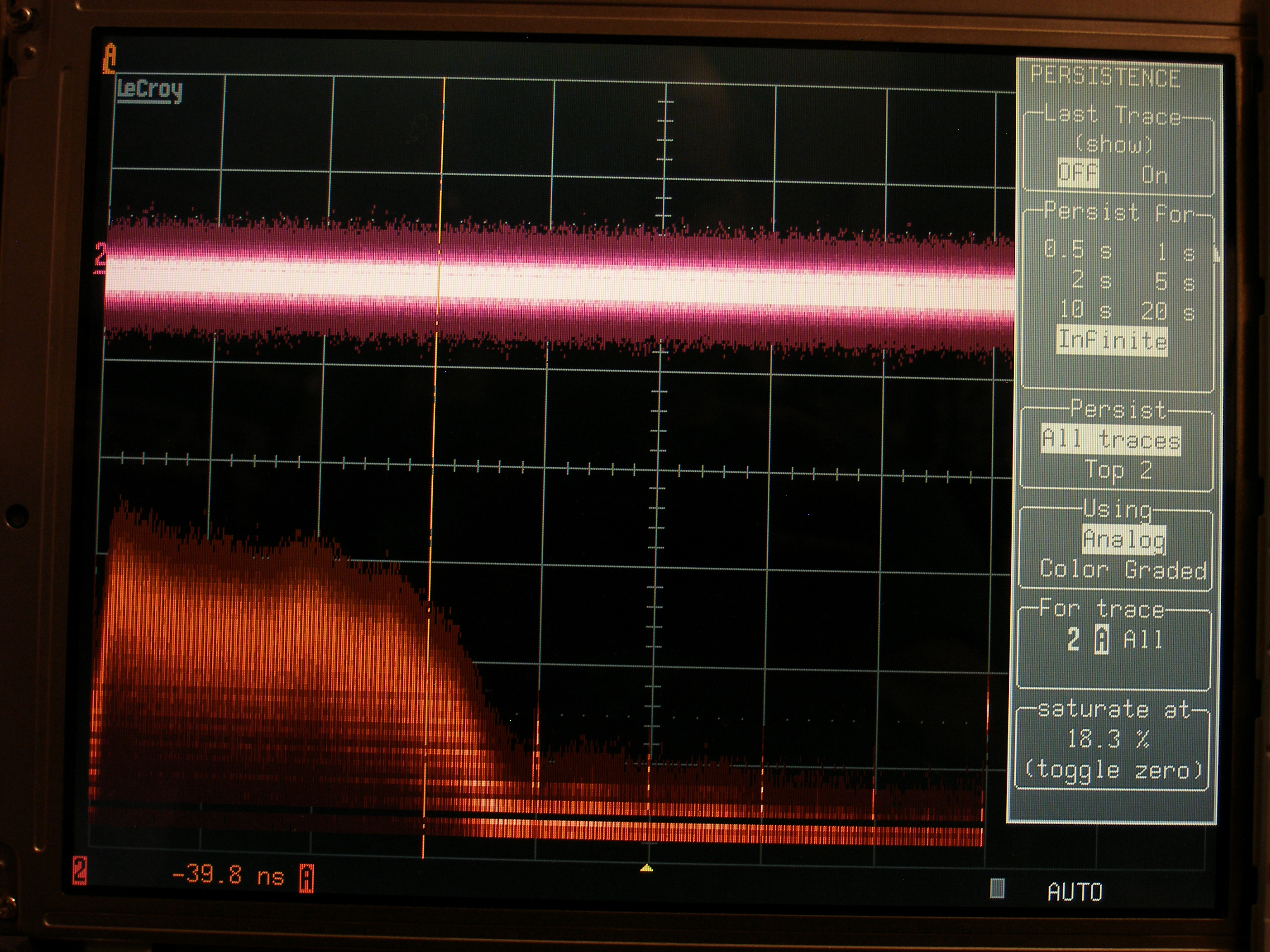

DDA-120 кстати вполне неплохо работает с таким объемом памяти, на глаз я не наблюдаю никаких тормозов. Тормоза начинаются когда включаю отображение сигнала в аналоговом виде .. но это и понятно, потому как для аналогово вида картинки .. необходимо накопление определенного количества триггеров и суммирования ( наложения их ) - а это занимает время.
П.с. пока вожусь с ремонтом первого канала ( где то обрыв между предусилителем АЦП и входным аттенюатором - сигнал со смешением, АЦП ловит только фронты от сигнала ) рисую схему фронтенда .. могу сказать что на базе этих зарисовок можно попробовать собрать активный пробник, который будет чувствителен и к постоянной составляющей сигнала. Так же зарисовки пригодятся в своих поделках ..

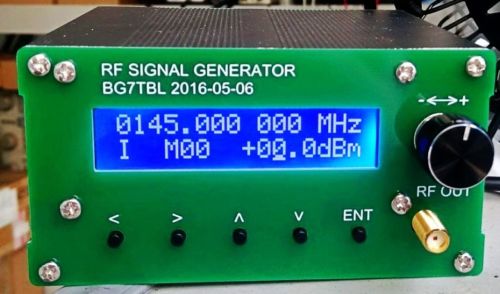

P.s. Есть такой перец BG7TBL .. выпустивший не один прибор для радиолюбителей.
На ебе появились генераторы сигнала его разработки на базе VCO , полоса 35MHz - 4,4GHz, синус.


Ссылка

Нет eBay APP ID, определённых в конфигурации KunenaНет eBay APP ID, определённых в конфигурации KunenaНет eBay APP ID, определённых в конфигурации KunenaНет eBay APP ID, определённых в конфигурации Kunena

with пишет: P.s. Есть такой перец BG7TBL .. выпустивший не один прибор для радиолюбителей.
На ебе появились генераторы сигнала его разработки на базе VCO , полоса 35MHz - 4,4GHz, синус.

Предпочитаю взять под ремонт нечто более промышленное, например:
