Смысл сего многтрудного действа мне абсолютно не понятен. Спортивный интерес?

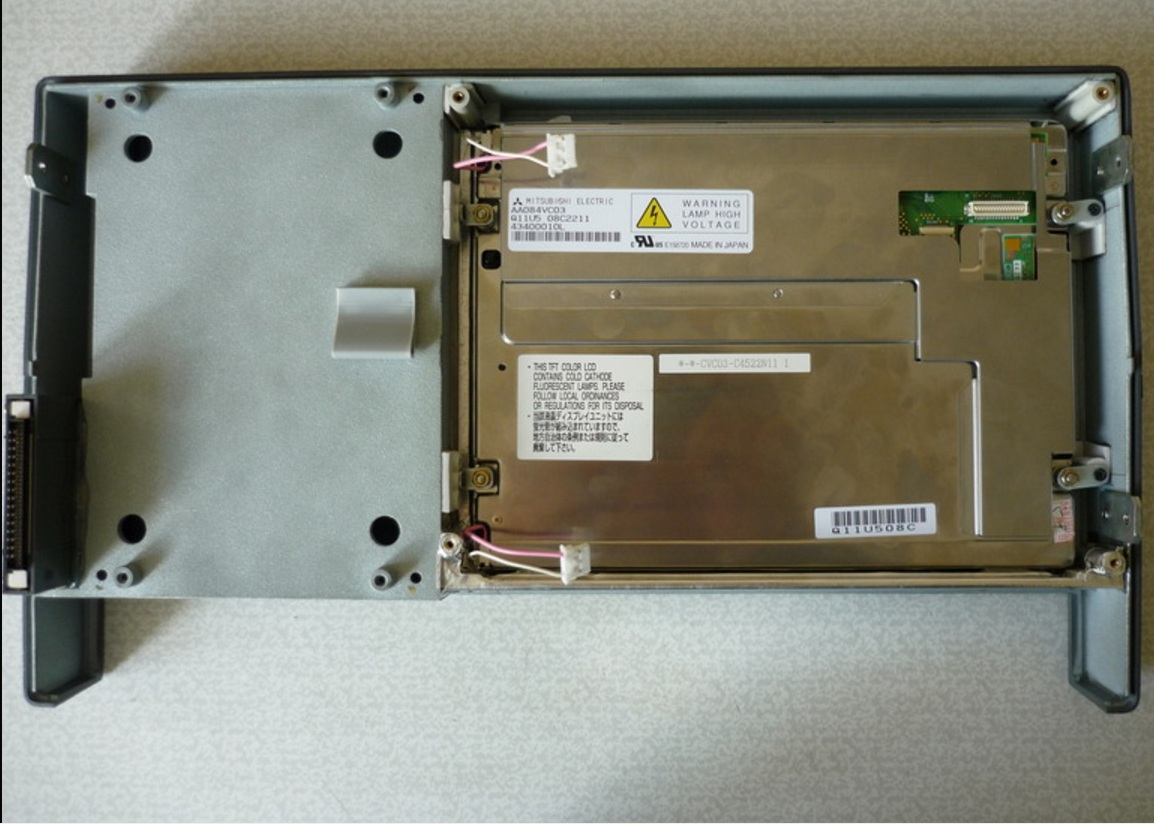

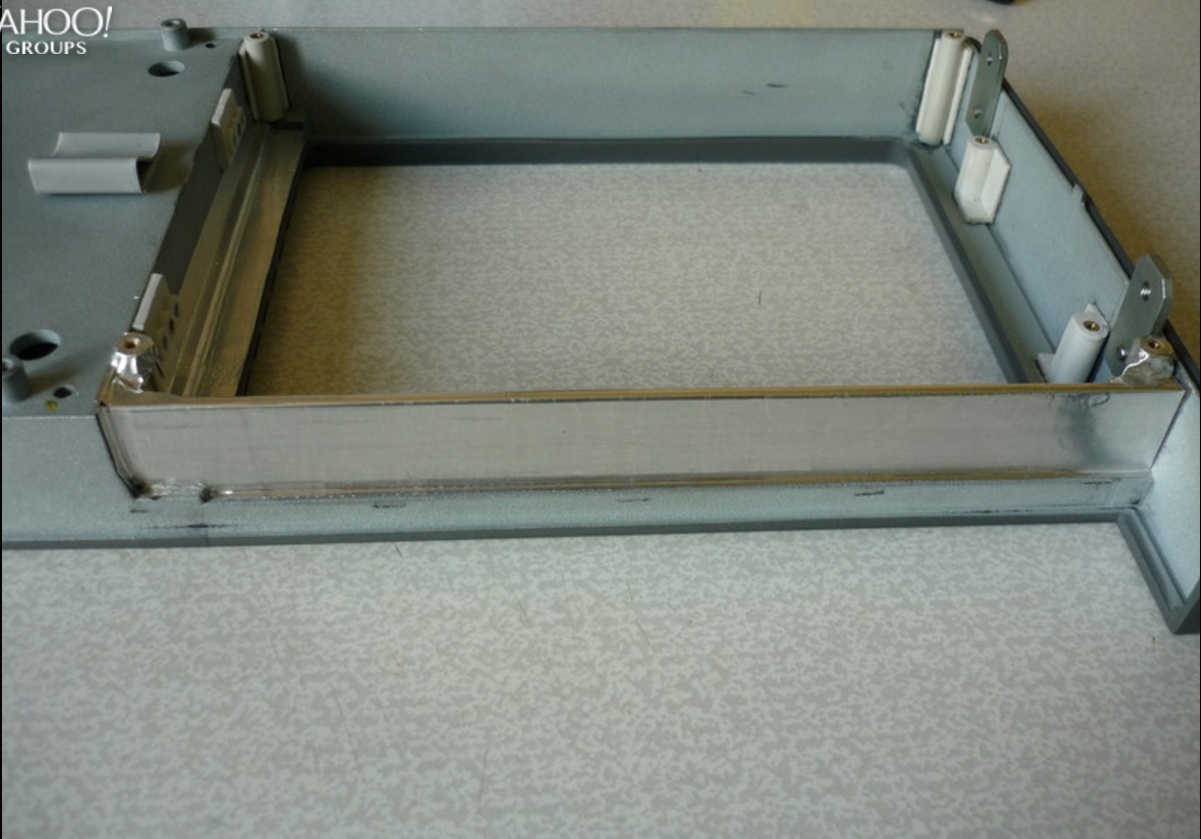

По-правде говоря, мне тоже. Я думаю, что сопряжение чужого Acquisition Board и блока клавиатуры стоило просто титанических усилий. Очевидно, целью было получить цветное изображение на LCD. И иногда желание быть оригинальным творит подобные чудеса, не имеющие оправдания с точки зрения рациональности.

Алик пишет: Смысл сего многтрудного действа мне абсолютно не понятен. Спортивный интерес?

Мощнее проц .. выше быстродействие ..

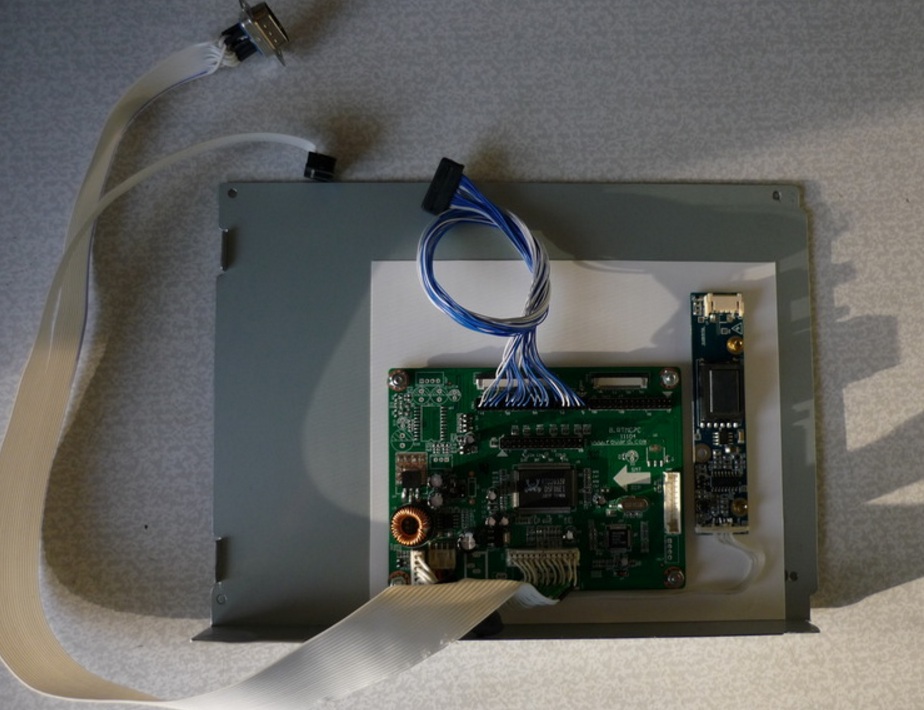

Converter

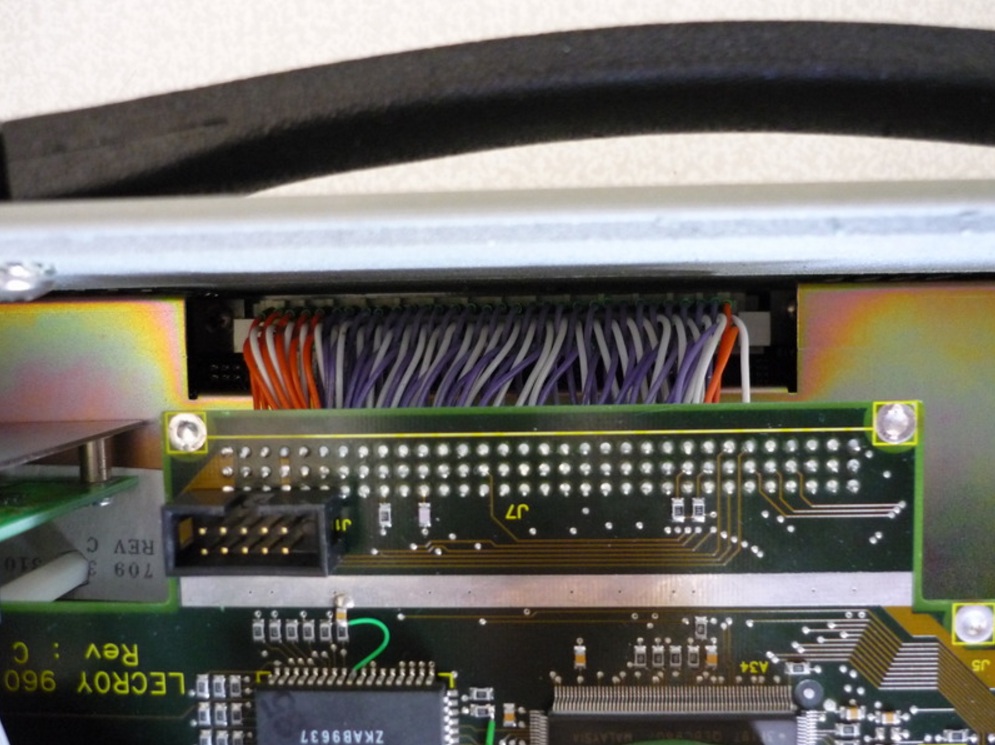

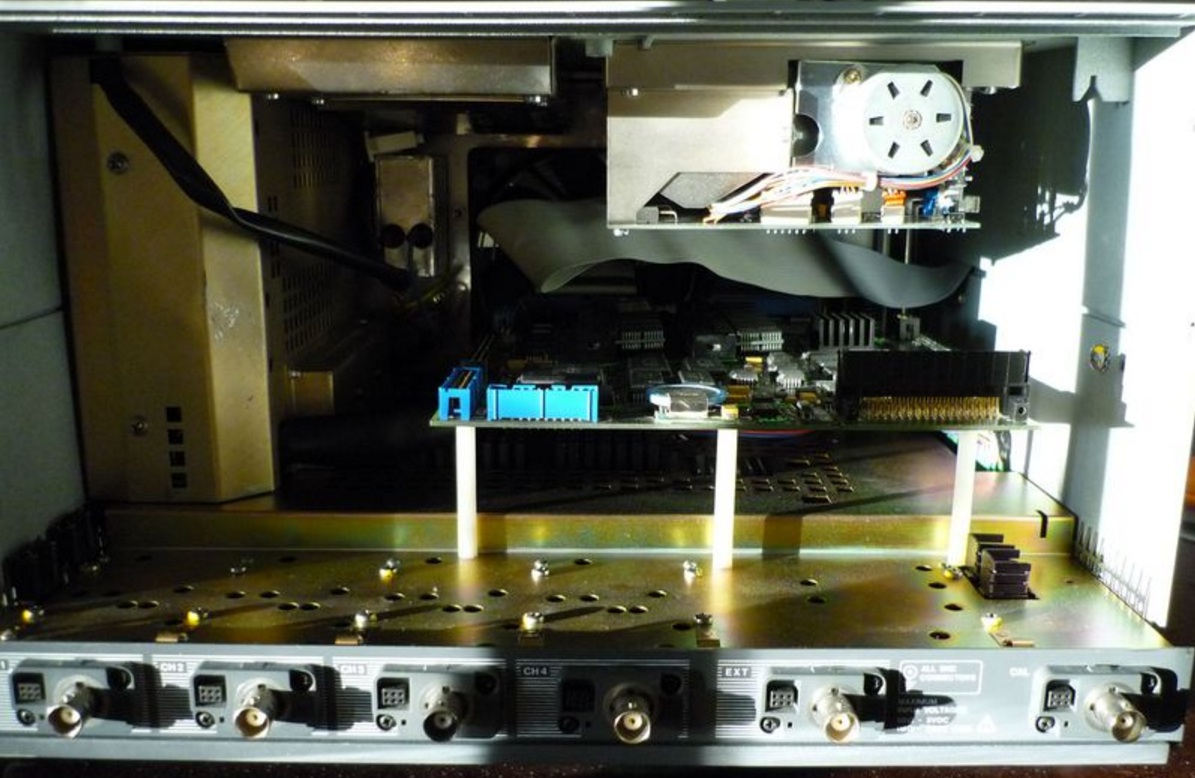

Это говорит о том что платы совместимы по протоколу общения .. даже если разъемы не так расположены.
К тому же каким то образом нужно было преодолеть претензии мат платы к более старой измерительной плате, видимо это решается автомат.

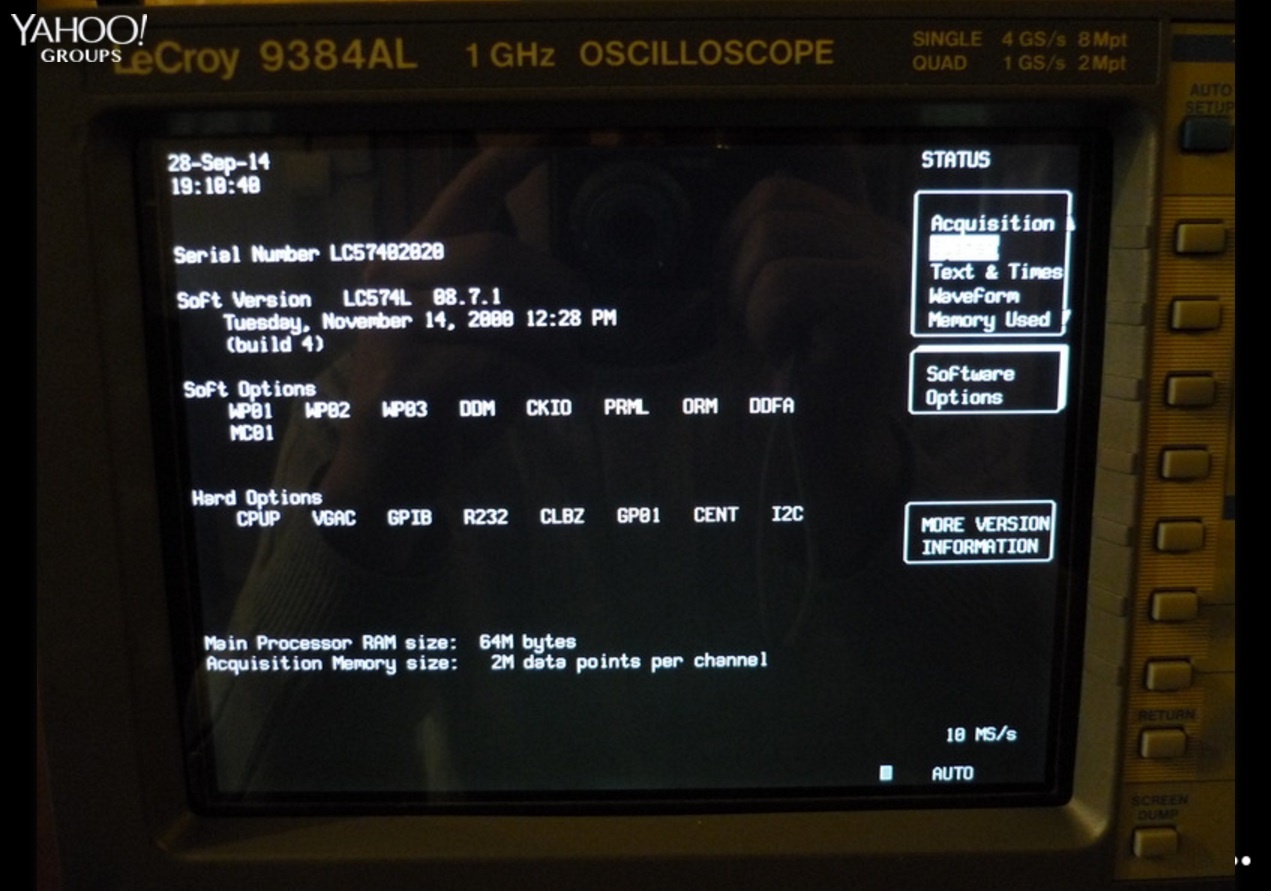

Кстати на моей матьке .. чип с опциями даже не впаян ..даже колодки нету

Алик

Гы.. Мы так скоро весь семейный альбом освоим...

Я бы освоил 7200 модель .. но это пока не по карману. Хочется железо на пк-платформе.

Кстати .. я таки снимаю шляпу перед функциональными возможностями этих старых лекроев, это действительно самое профессиональное оборудование, заточенное больше даже не под ширпотреб .. а под научно-исследовательские задачи.
Мой тек TDS540 .. немного старше DDA-120, хотя в линейке TDS есть ослы и моложе DDA-120, но они функционально беднее, Лекрой на голову выше ..

В любом случае наличие компа на столе современного электронщика кэбе само-собой разумеется. Я проблему ЖК-экрана решил просто сопряжением по GPIB со всеми прелестями сохранения данных. Кому-то огурцы нужны по-длиннее, кому-то с пупырышками, а мне для еды

Алик пишет: В любом случае наличие компа на столе современного электронщика кэбе само-собой разумеется. Я проблему ЖК-экрана решил просто сопряжением по GPIB со всеми прелестями сохранения данных. Кому-то огурцы нужны по-длиннее, кому-то с пупырышками, а мне для еды

Вы применили usb-gpib шнурок .. или pci карту ?

Специально был куплен комп Р-4 под винду ХР (50 баксов), PCI-GPIB карта и 2 шнурка (это на аукционе - 70 баксов с доставкой) теперь все это хозяйство увязываю с анализатором спектра и можно приступать. АС заточен под 98-ю винду, и альтернативы вообщем-то не было, а массив данных нужно набрать и систематизировать большой..

Алик пишет: Специально был куплен комп Р-4 под винду ХР (50 баксов), PCI-GPIB карта и 2 шнурка (это на аукционе - 70 баксов с доставкой) теперь все это хозяйство увязываю с анализатором спектра и можно приступать. АС заточен под 98-ю винду, и альтернативы вообщем-то не было, а массив данных нужно набрать и систематизировать большой..

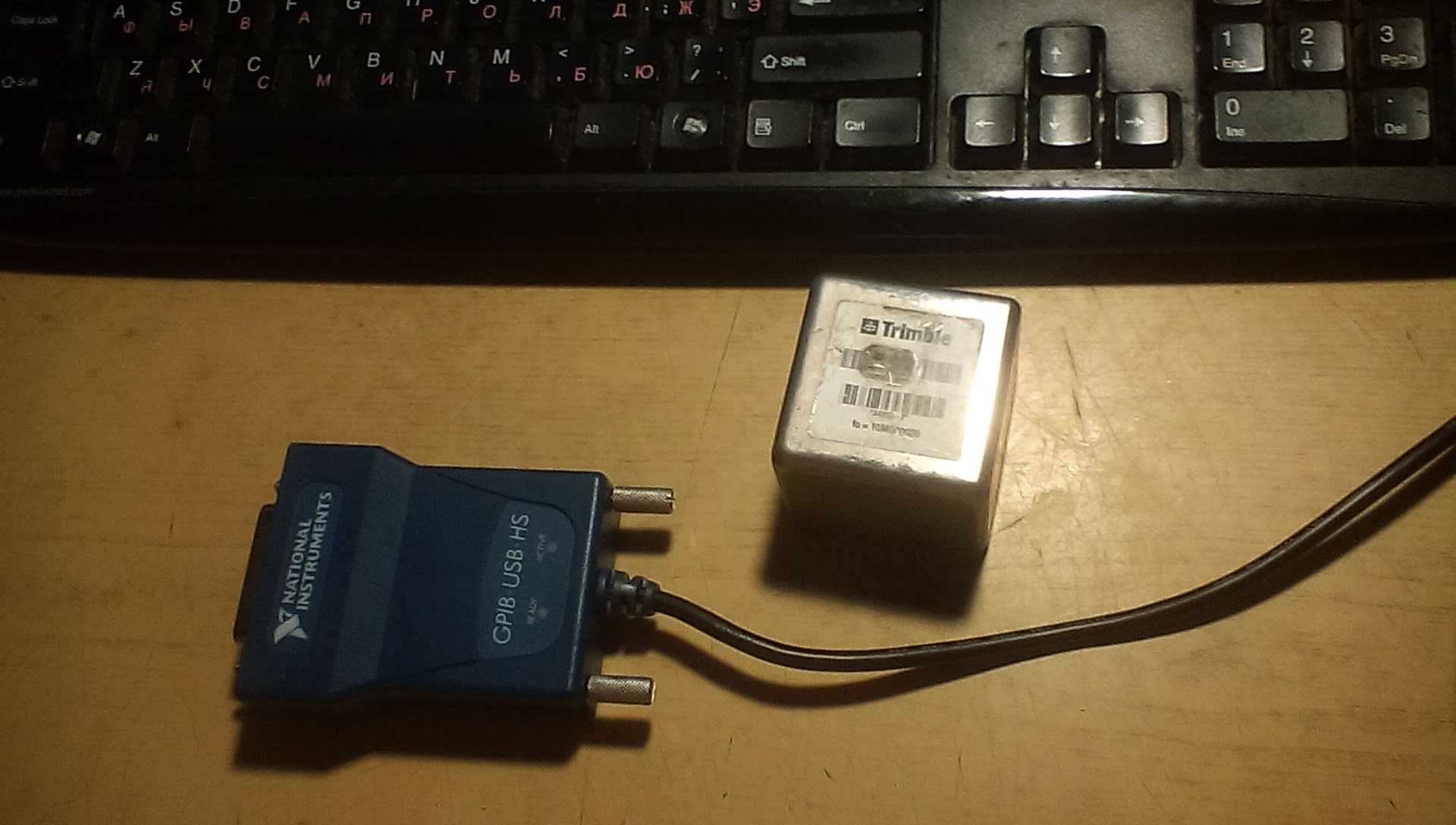

Ну . .тоже вариант .. хотя я себе заказал таки USB-GPIB от NI .. теперь вот хош не хош а нужно осваивать LabView

Присматриваюсь к такому ослику IWATSU SS-7840H. Смущает отсутствие видеовыхода для хоть-какого сопряжения с ПК посредством видеоплаты. На задней панели есть "СН2 OUT", но что за зверь так в сети и не нашел - все PDF файлы обрезаны. На Актакоме в аналогичном ослике опция тоже описана как "Выход сигнала (Канал 2 - полоса) - 200МГц". Нескладушки... Буду признателен за консультацию.

Алик пишет: Присматриваюсь к такому ослику IWATSU SS-7840H. Смущает отсутствие видеовыхода для хоть-какого сопряжения с ПК посредством видеоплаты. На задней панели есть "СН2 OUT", но что за зверь так в сети и не нашел - все PDF файлы обрезаны. На Актакоме в аналогичном ослике опция тоже описана как "Выход сигнала (Канал 2 - полоса) - 200МГц". Нескладушки... Буду признателен за консультацию.

Подозреваю, что это низкоимпедансный (50-Ом) буфер входного сигнала (CH2), выведенный после аттенюаторов и предварительного усилителя с целью подключения внешних частотомеров, анализаторов, синхронизации и т.д. Выходное напряжение в данном случае будет равно 20мВ x (число вертикальных делений на экране).
Вот, нашел описание похожего порта из другого прибора:
"CH 2 (Y) SIGNAL OUTPUT Jack(39): Output terminal where sample of
channel 2 signal is available. Amplitude of output is nominally 50 mV per
division of vertical deflection seen on CAR when terminated into 50Ω."

Алик пишет: Присматриваюсь к такому ослику IWATSU SS-7840H. Смущает отсутствие видеовыхода для хоть-какого сопряжения с ПК посредством видеоплаты. На задней панели есть "СН2 OUT", но что за зверь так в сети и не нашел - все PDF файлы обрезаны. На Актакоме в аналогичном ослике опция тоже описана как "Выход сигнала (Канал 2 - полоса) - 200МГц". Нескладушки... Буду признателен за консультацию.

Я бы советовал присматривать вот такую модель .
Только желательно живого найти
