Приветствую, Дмитрий. А что, всякие .wfm/.csv-читалки не умеют сохранять в других форматах? В крайнем случае вы можете получить изображение, используя скриншот-функцию при просмотре в компьютере. Из Tektronix у меня были только windows-based приборы, где я сохранял средствами Виндовс. Так что, к сожалению, не могу ничего более конкретно сказать по вашей проблеме.with пишет: Converter
Вам не доводилось случаем преобразовывать данные сохраненные осциллографами тектроникс в виде .wfm .csv в графики ? ..
Второй день пытаюсь преобразовать данные вытянутые через флопик со своего старичка 540 в изображение .. и пока никак ..
Начал подтягивать железо для работ по радару, ну и вот что пока получается, это с ригола, у него полоса 100МГц :
А вот 540 показывает что дела обстоят наамного лучше, реальная длительность по основанию 2.5нс при амплитуде более 1000В ..
Вот тока на комп пока не получается загрузить фотосы
А что за радар? Интересные результаты. И что является формирователем таких острых импульсов?
Всегда остается возможность сделать банальное фото экрана (как для аналоговых осц.)Вот тока на комп пока не получается загрузить фотосы
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
with пишет: Converter
Вам не доводилось случаем преобразовывать данные сохраненные осциллографами тектроникс в виде .wfm .csv в графики ? ..
Второй день пытаюсь преобразовать данные вытянутые через флопик со своего старичка 540 в изображение .. и пока никак ..
Начал подтягивать железо для работ по радару, ну и вот что пока получается, это с ригола, у него полоса 100МГц :
А вот 540 показывает что дела обстоят наамного лучше, реальная длительность по основанию 2.5нс при амплитуде более 1000В ..
Вот тока на комп пока не получается загрузить фотосы
ДЛЯ "сурьезных" локаторов юзают десятки kV ...из простой комплектухи получить сложно...
а так пульсик не плох!!!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пробовал и эту прогу в том числе, но по неясной мне причине .. она выдает ошибку .. и не видит мой wfm формат ..Converter пишет: Приветствую, Дмитрий. А что, всякие .wfm/.csv-читалки не умеют сохранять в других форматах? В крайнем случае вы можете получить изображение, используя скриншот-функцию при просмотре в компьютере. Из Tektronix у меня были только windows-based приборы, где я сохранял средствами Виндовс. Так что, к сожалению, не могу ничего более конкретно сказать по вашей проблеме.
А что за радар? Интересные результаты. И что является формирователем таких острых импульсов?
невезуха какая то. А телефоном фоткать экран .. уже надоело .. да и качество не то, не серьезно.Я в след месяце может закажу GPIB USB оригинальный .. но это будет нескоро.
По поводу чем формирую - SOS диоды и насыщающийся дроссель, позже опубликую. А радар ... ну хочется дойди до георадара .. у меня друг увлекается геодезией, они мучаются с электрическими геозондами .. попробую сделать им альтернативу.
Как то так.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

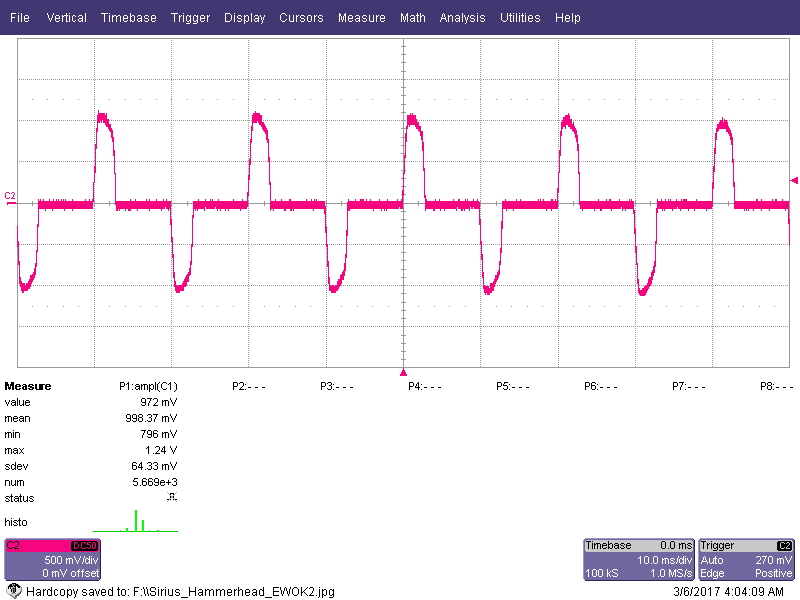

Для примера, форма тока в цепи сетевого питания импульсного источника питания компьютера:
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

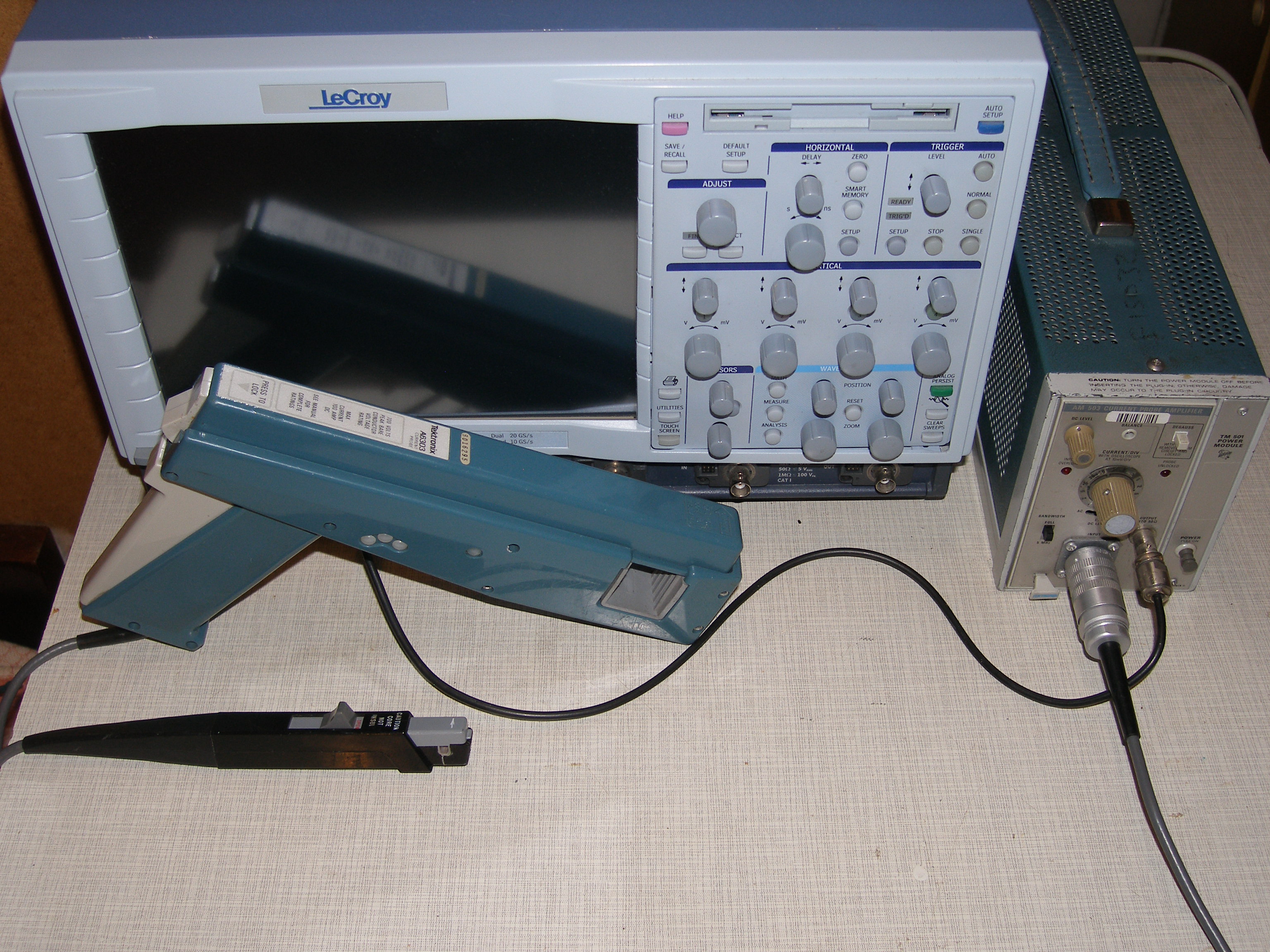

Converter пишет: Наконец то заполучил высокочастотные токовые щупы. Tektronix A6302 - от DC до 50 МГц. А больший, Tektronix A6303 - от DC до 15 МГц. Они работают с осциллографом при помощи модуля усилителя AM503 - это оказался весьма габаритный блок.
ВНИМАНИЕ: Спойлер!
Тоже присматриваю токовый щупик, правда другого типа - с питанием от BNC разъема.
Bronepoezd
Если я Вам сюда кину образец csv с моего осла - сможете проверить в матлабе ?
У меня по какой то причине даже ексель его не открывает нормально, хотя та же csv сохраненная с ригола - открывается везде
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

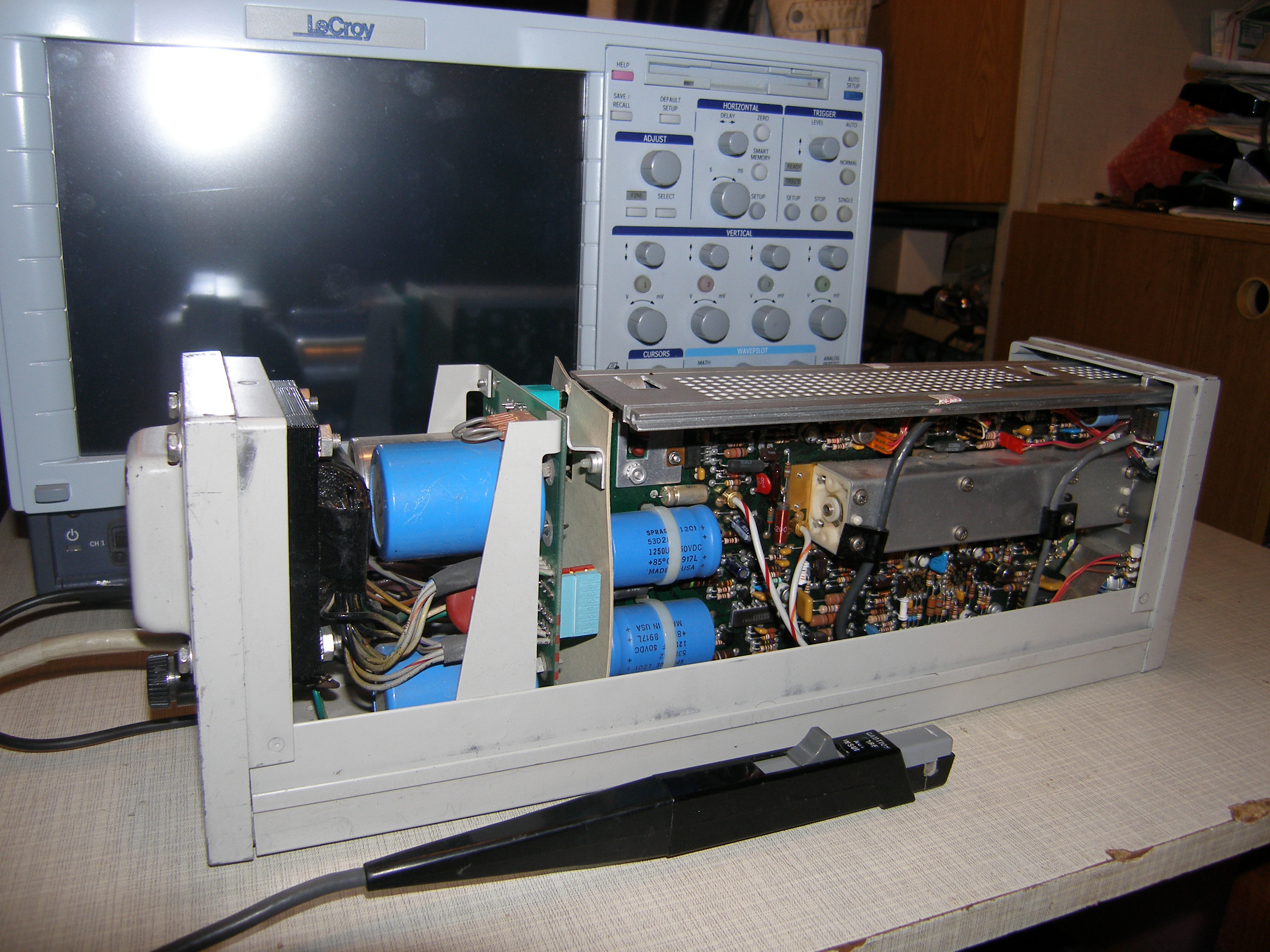

Блок усилителя для работы с токовыми щупами Tektronix A6302 и Tektronix A6303, который вы уже могли видеть на фото выше, был куплен на eBay недорого, как неисправный. Неудивительно, что он и впрямь оказался неисправным. Блок вскрывался. Буржуи немного поковырялись в нем и решили продать, так и не отремонтировав.
В первый день я пытался определить причину неисправности "на авось". Но это, как часто бывает, ничем хорошим не увенчалось.
Симптомы: на выходе усилителей тока присутствует постоянное положительное смещение, которое ни на что не реагирует, отбалансировать не удается.
Я пробовал двигать и взаимно разворачивать потенциал на диф. входах интегрального усилителя в надежде увидеть изменение потенциала на выходах, но все бесполезно.
- Питание в норме.
Уже даже начал грешить на поврежденные микросхемы оригинальной разработки Tektronix 155-0078-10, которые работают в довольно тяжелом тепловом режиме. Даже успел найти в eBay - донора с целой охапкой таких микросхем:

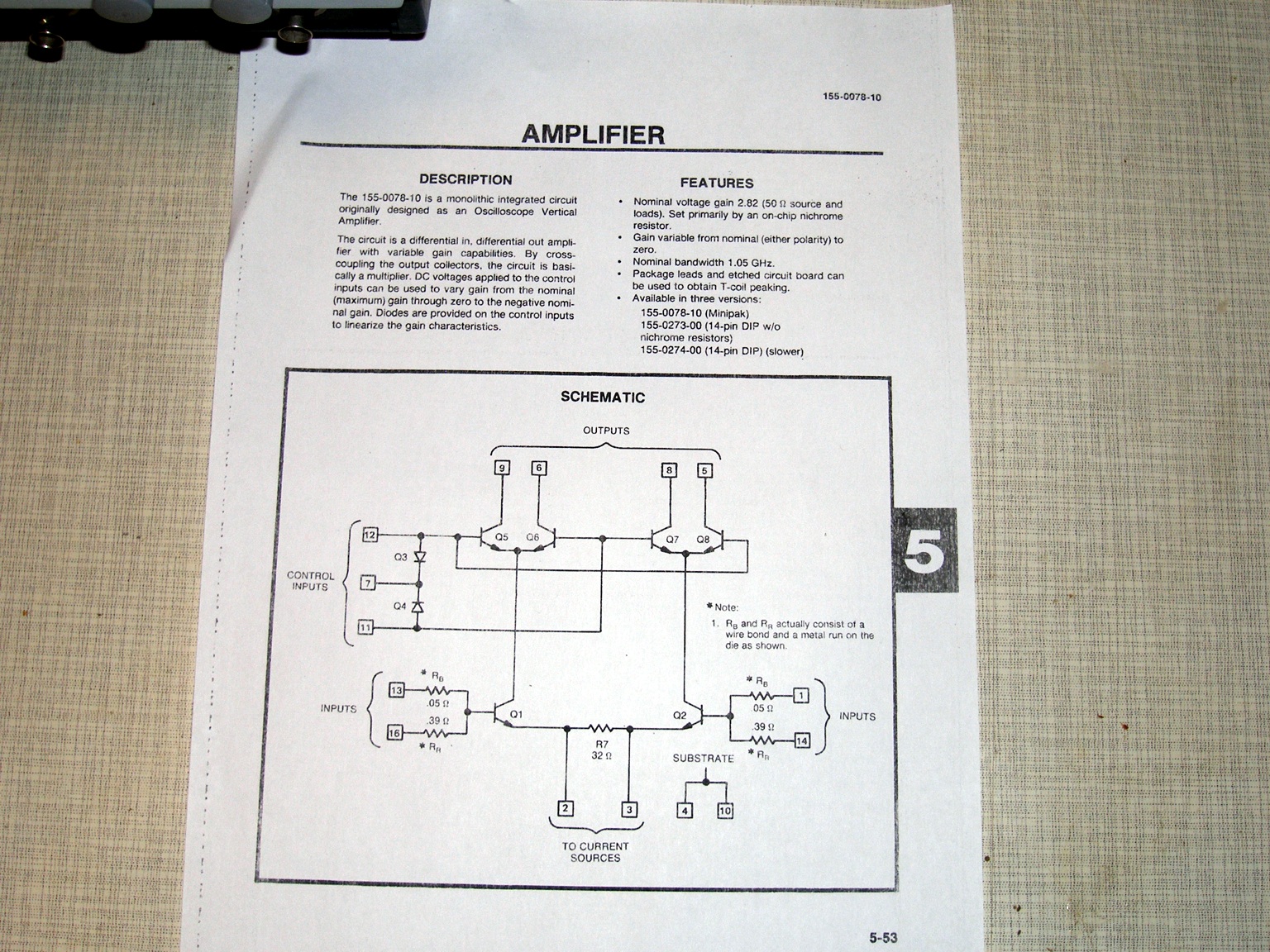

Когда же на второй день удалось скачать датшит на 1 ГГц-микросхему 155-0078-10 и саму схему усилителя AM503, стало гораздо веселей.

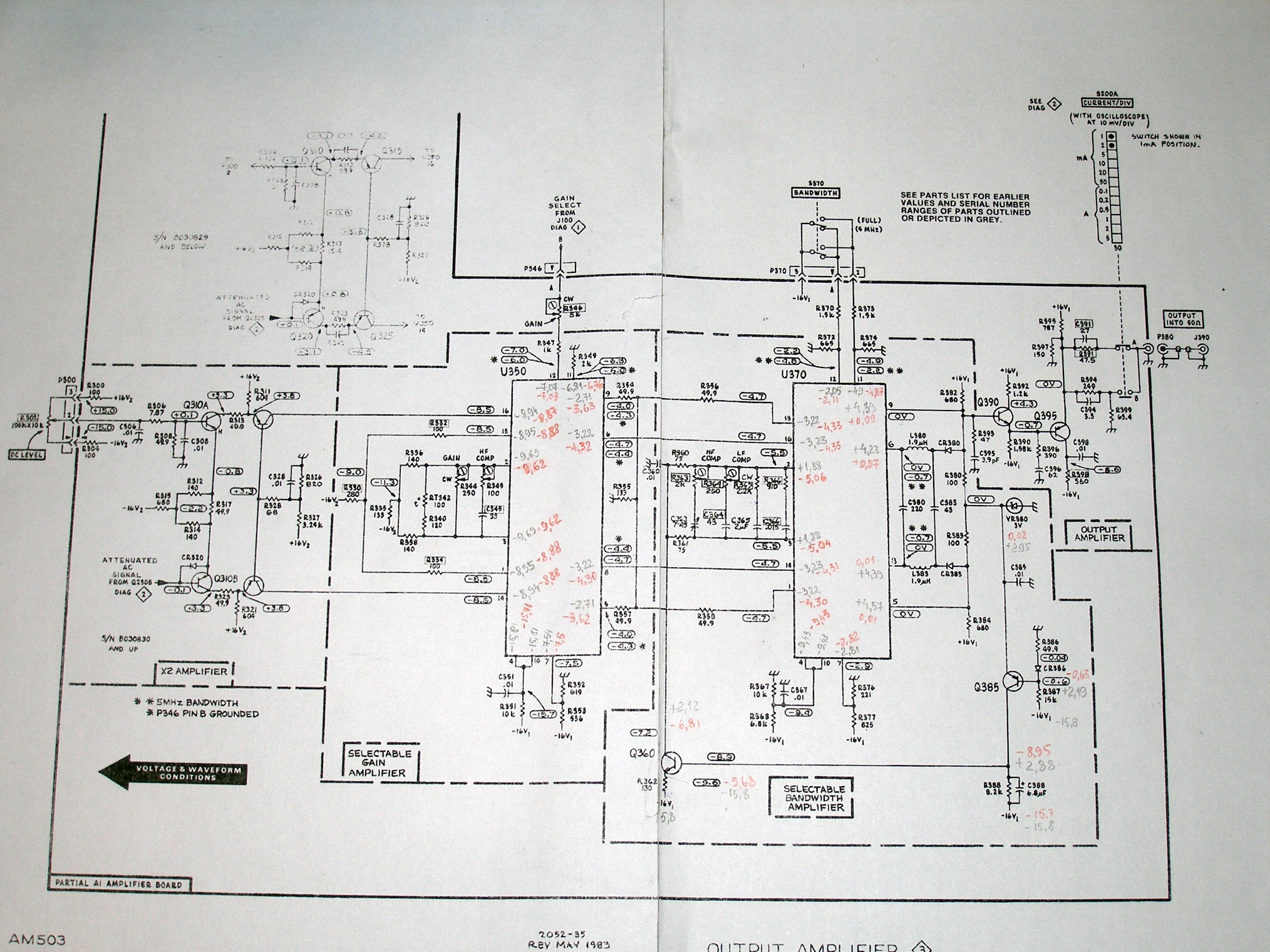

Первым делом распечатал схему и нанес на нее карту напряжений в интересующих меня точках.
На фото ниже: серым карандашом - в неисправном блоке, красным - в исправном блоке. Так же на схеме указаны оптимальные заводские значения.
При беглом взгляде локализовался источник неисправности - аномальный потенциал в основании диф-каскада второго интегрального усилителя U370 (2, 3 pin). Ясное дело, что из-за этого сместился и потенциал на выходах первого усилителя U350, поскольку он соединен гальванически и последовательно. Дальше смотрим, чем здесь задается это питание и..... вот оно: обнаруживаем разность потенциала между База-Эмиттер транзистора (n-p-n) Q360 величиной в 17,9В!!! Это когда предел - 0,7-1 В!
Данный транзистор стоит в цепи ООС и задает ток через дифкаскады. Вместо управления током с линии отрицательного потенциала "-16В" источника питания, на дифкаскад транзитом поступает положительный потенциал +2 В через прямовключенный переход База - Коллектор этого транзистора. Единственно возможное объяснение - это внутренний обрыв цепи эмиттера. Что и подтвердилось после выпаивания транзистора.
После замены транзистора (2N3904 на 2N2222) все пришло в норму.
Финиш.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Попробуйте это www.azfiles.ru/extension/wfm.htmlwith пишет:
Пробовал и эту прогу в том числе, но по неясной мне причине .. она выдает ошибку .. и не видит мой wfm формат ..Converter пишет: Приветствую, Дмитрий. А что, всякие .wfm/.csv-читалки не умеют сохранять в других форматах? В крайнем случае вы можете получить изображение, используя скриншот-функцию при просмотре в компьютере. Из Tektronix у меня были только windows-based приборы, где я сохранял средствами Виндовс. Так что, к сожалению, не могу ничего более конкретно сказать по вашей проблеме.
А что за радар? Интересные результаты. И что является формирователем таких острых импульсов?
Я в след месяце может закажу GPIB USB оригинальный .. но это будет нескоро.
По поводу чем формирую - SOS диоды и насыщающийся дроссель, позже опубликую. А радар ... ну хочется дойди до георадара .. у меня друг увлекается геодезией, они мучаются с электрическими геозондами .. попробую сделать им альтернативу.
Как то так.
