Инвертор синус 50 Гц своими руками

graffaw
Спасибо, все понял. По блоку питания суммарной мощности в 15 Вт для повторителей достаточно будет?

А не измеряли, сколько потребляет одно плечо оптики + транзисторы (TIP41C + TIP42C)? Замер был бы интересен с учетом того, что у Вас мощность вообще под 10 кВт. Поэтому, если у Вас это все потребляет мизер, то у меня будет еще меньше (у меня максимум получится 2,5 кВт).

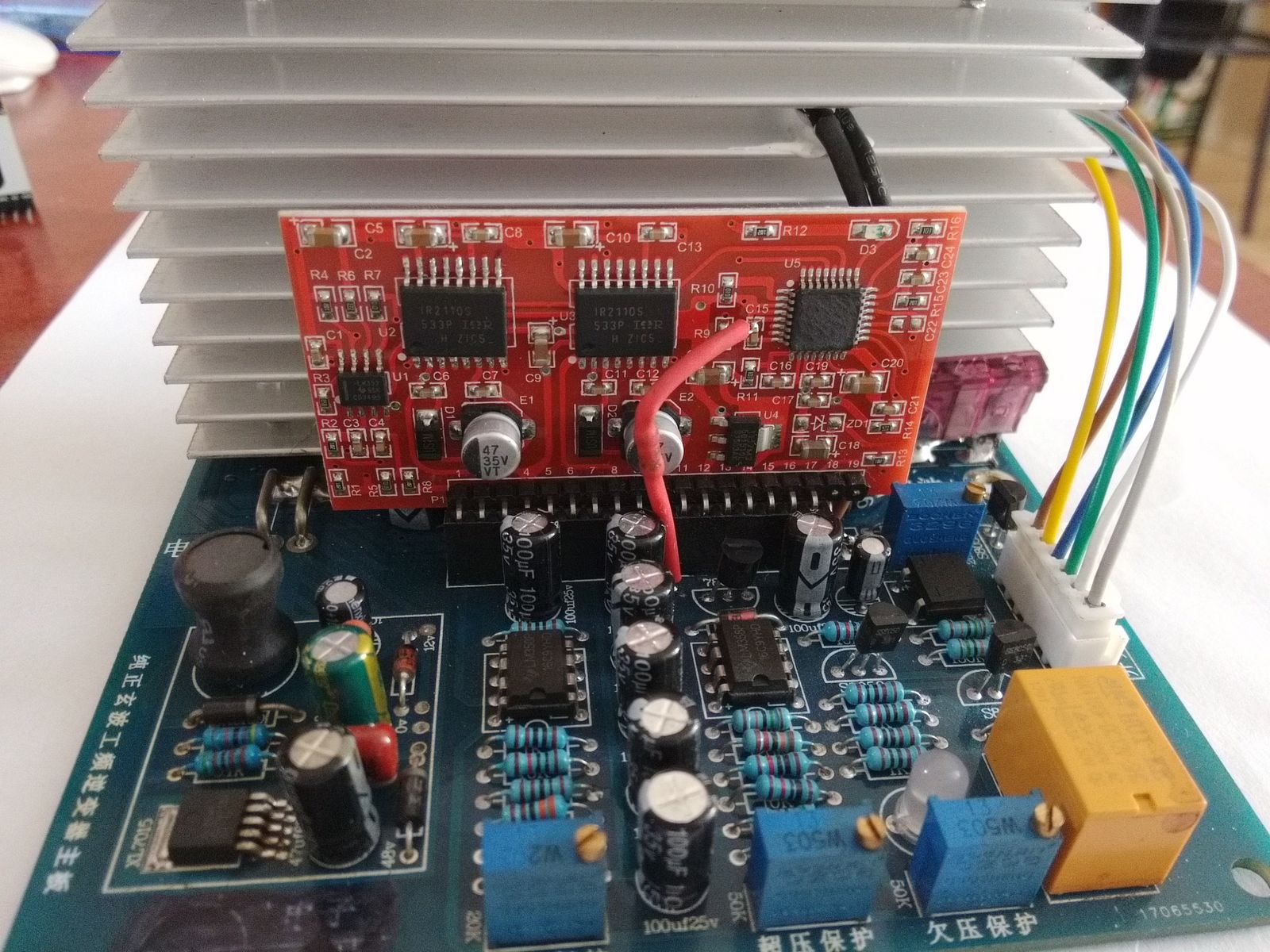

Никому не встречалась такая SPWM платка, китаец прислал инвертор с этой платой.

graffaw пишет: пару страниц назад есть прилизительная схема этой платы.

Ни пару, ни пять страниц назад я не нашел ни слова об этой платке драйвера, мне нужно понимать что там Атмега или Пик какой или Егешка 8010.
Эти сцуки узкоглазые по инерции шифруются до сих пор, проц стерт бл"дь бормашинкой

егешка там стоит

lensk1964 пишет: ...
На предыдущей странице подымалась тема ремонта Китайского инв,
Я с Дмитрием не согласен, если все сделано аккуратно и с запасом
можно провести модернизацию при наличии опыта...

Lensk1964, спасибо за поддержку. Комлектующие добротные,
буду дорабатывать. Придётся перепахать плату управления DC/DC.
Вы правы стабилизации высокого не предусмотрено.
С оптопары тупо тормозится 494 по 4 ноге DT.
Китайцы не морочились особо.Собственно инвертор без проблем тянет 1,5кВт.
Напряжение АКБ при этом менее 27В и пульсации на выходе нет.
Считаю, грех такой агрегат на помойку. При регистрации в этой песочнице,
думал получу конкретные рекомендации, но увы.
Дмитрия Эталона за его позицию по моему посту не осуждаю.
Представляю как Его достали наши вопросы.
Маловато практики работы с инверторами, 25 лет обслуживал станочные ЧПУ и привода.
В 2012 ликвидировали мой завод военку, лишился лаборатории приборов, комплектующих.

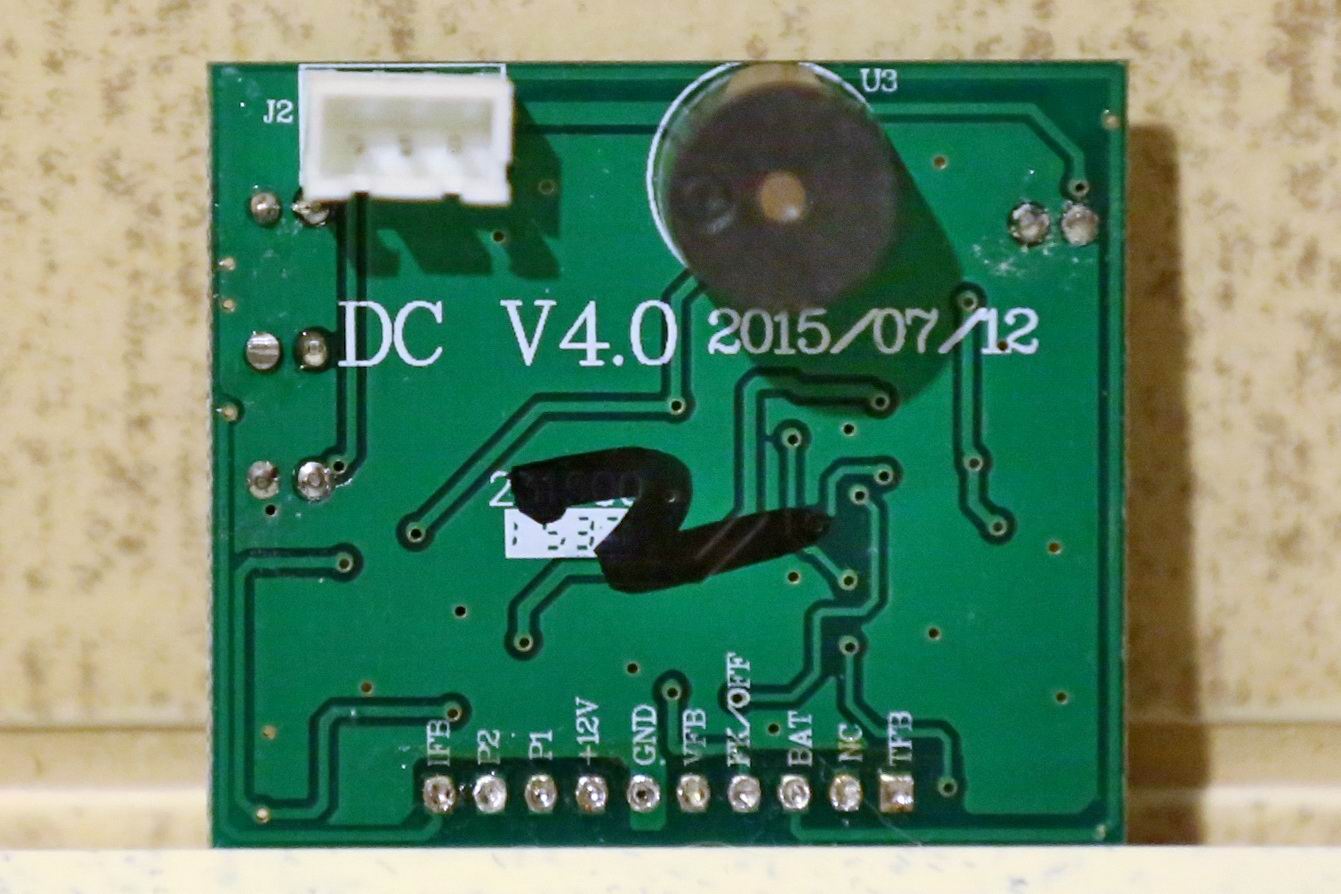

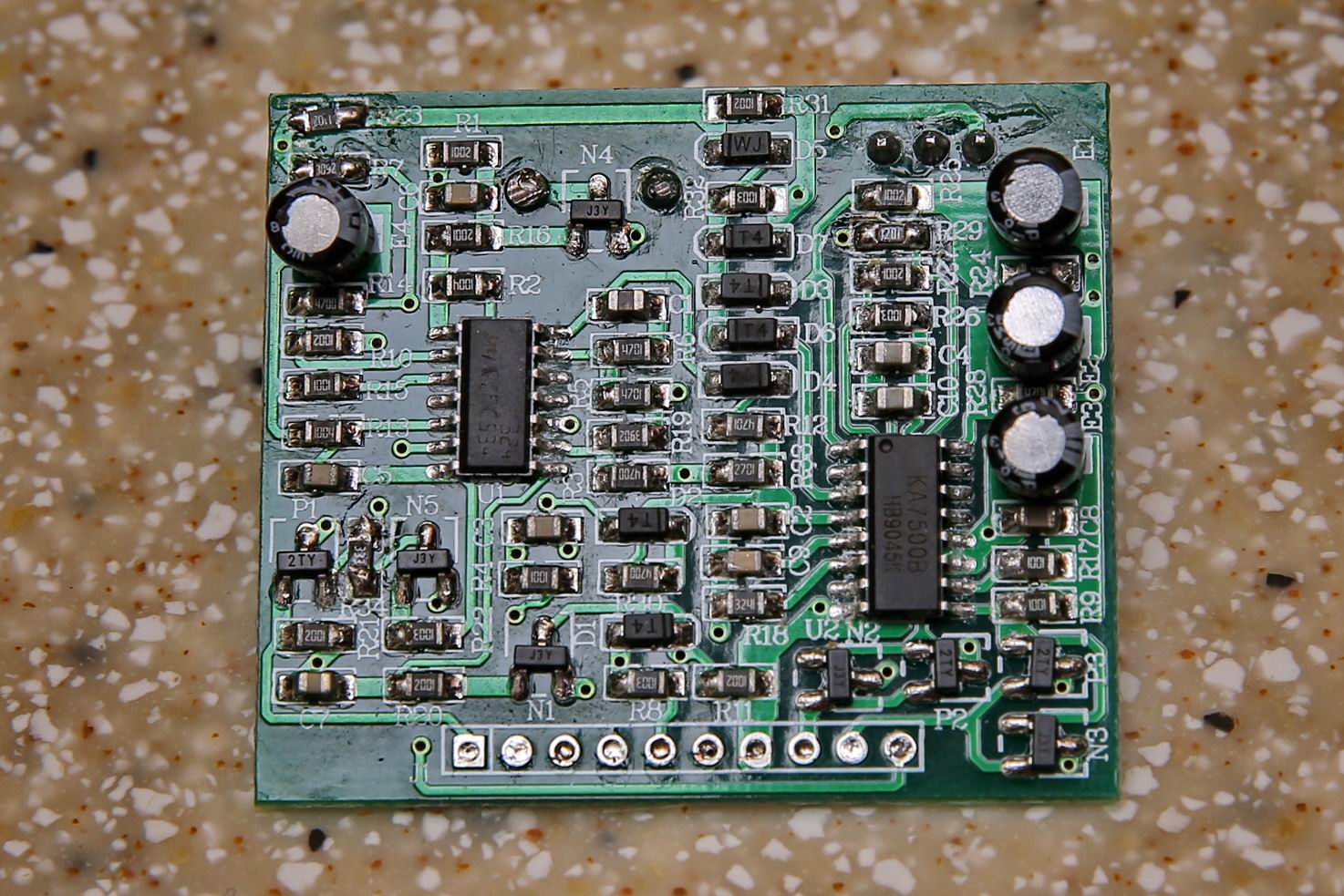

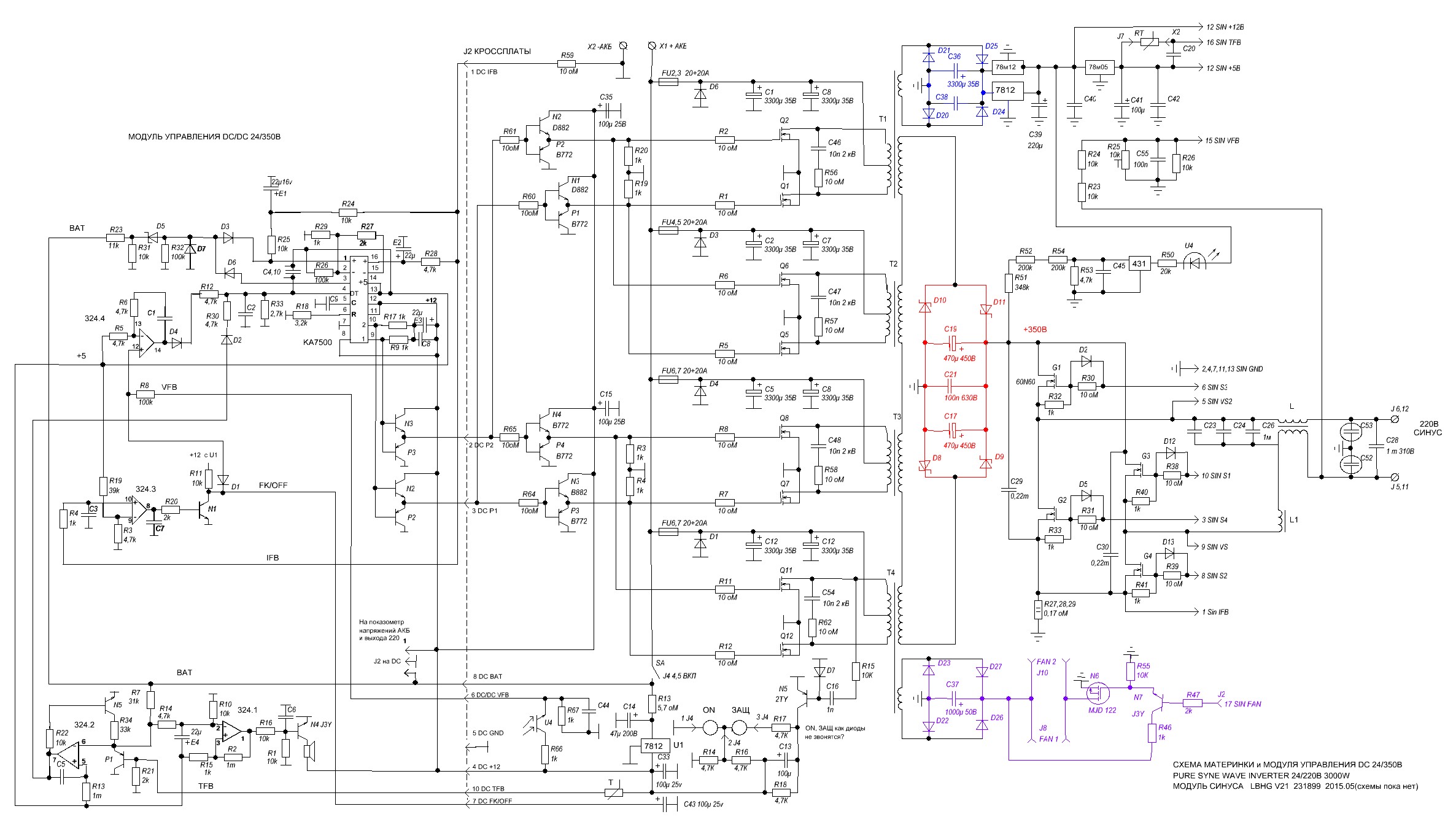

Придётся дома "на коленке". На сегодня, по плате DC/DC и материнке
как смог срисовал схему:

Буду думать как организовать стабилизацию и защиты высокого.
И вообще, довести до ума. Такие вот дела.

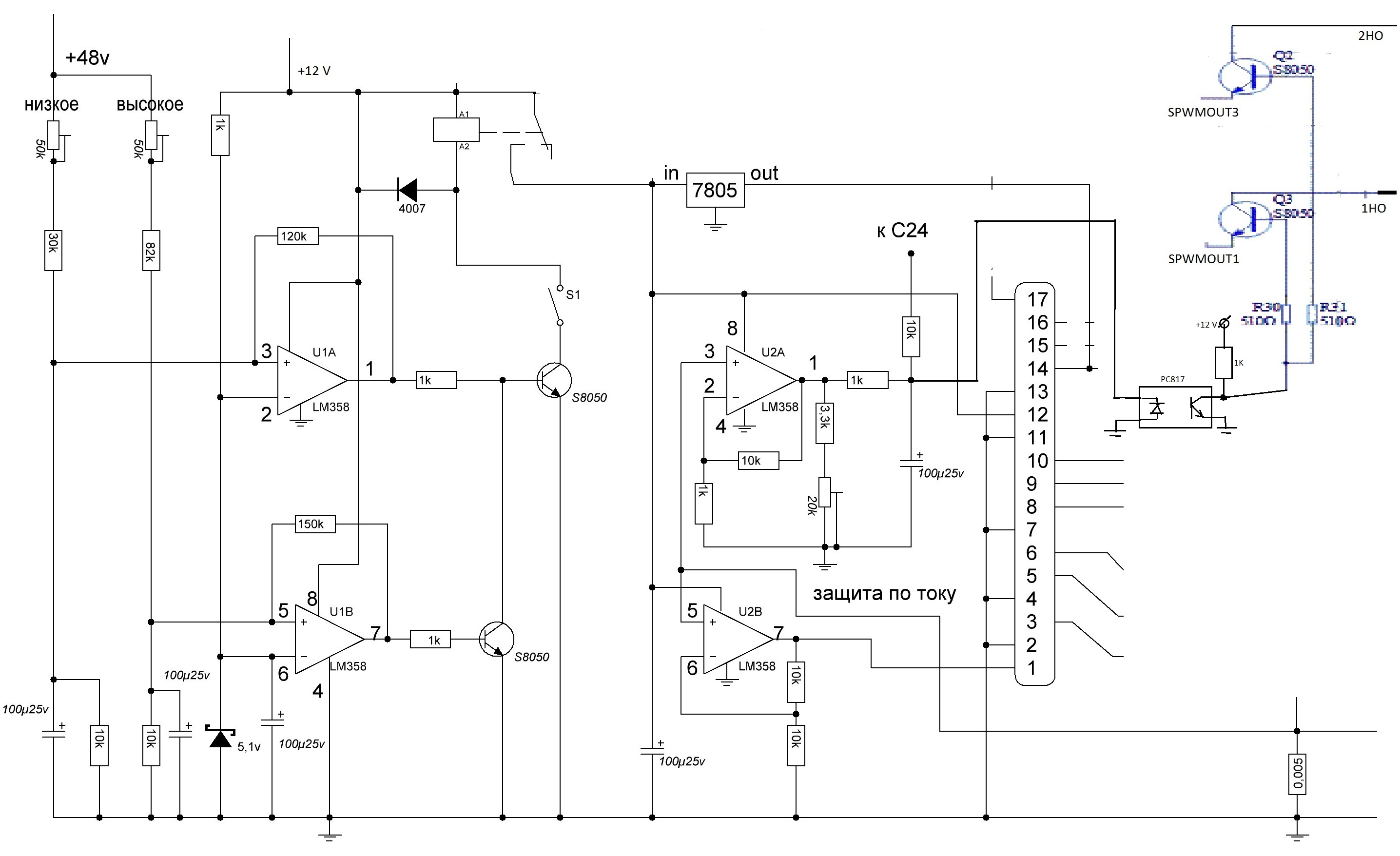

Друзья, я уже дошел до разводки печатки для оптики, повторителей и платы EG8010, а также до защиты по току. Сразу решил, что выкину IR2110 с платы EG. Уж если избавляться от бустрепного питания, так полностью. Остается решить вопрос с защитой. Ранее выкладывали схему с защитой - изменил кусок под собственные нужды:

Вся проблема в том, что когда подается напряжение 0,6 В и выше с ОУ на ногу Ifb у EG8010, то токовая защита срабатывает только спустя 0,6 сек. Поэтому полагаю, что нужно добавлять, как в даташите, транзюки S8050 в разрыв 1HO, 2HO. Но сигнал с ОУ идет только в случае срабатывания защиты. У транзисторов нужно наоборот подавать сигнал на базу, когда токовая защита не срабатывает и убирать при ее срабатывании.
Доработал схему. Я понимаю так - во время срабатывания защиты на выходе ОУ появляется, скажем, 0,6 В. Пусть это напряжение идет на оптрон (забыл нарисовать резистор на светик оптрона - но не беда, его можно подобрать, чтобы не спалить оптрон). И фактически при срабатывании защиты на выходе оптрона получаем замыкание. Получается, что в нормальном состоянии выход оптрона разомкнут, и напряжение 12 В идет через резистор на базы транзисторов. А при превышении тока получаем к.з., и база подтягивается к земле. К.з. по линии 12 В не происходит - спасает резистор на 1 кОм. Если я не прав и ошибся, прошу помочь. Как вариант можно что-то придумать с подачей сигнала разрешения генерации на вход SPWMEN EG8010. Но это устроит только при моментальном прекращении генерации в случае пропадания сигнала на SPWMEN. Заранее большое спасибо.
Идеальным вариантом было бы плавное срабатывание токовой защиты. Например, выставить первый диапазон для мощности ровно в 2 кВт, и эта защита сработает спустя 0,6 сек. А второй при 3 кВт - резкая защита, которая сразу отрубит напряжение на базе транзисторов и моментально прекратится генерация. Полагаю, что придется добавлять еще один ОУ?

yunko55
Новый участник

Если не плотный монтаж, Всё реально можно исправить, Сначала ДС\ДС Можно зацепить через лампу ( если большие ёмкости стоят по питанию, временно убрать) Стабилизация очень просто на 1ю лапу, переменник и затем впаять постоянный резюк. (без гальваники) я не советую, поэтому оптрон стоит, Схем полно 494 ТЛка тоже самое.
Можно на личку Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript. Комп не мой почту проверяю не постоянно, но в течении недели захожу. по возможности помогу разобраться,
А на Дмитрия не только не стоит обижаться а стоит сказать спасибо, Просто Он делает, показывает Может дать совет, Если все начнут просить отремонтировать инв ему не спать и не есть, а творчество это время которого ему не хватает на свои идеи.

Lensk 1964, мы с Вами практически совпали с ламповой технологией процесса,
только я на всякий случай и мост синуса отключил на время "экскриментов" с DС.
Откусил блок DC от матери и припаял на стойки 20мм и потом наклонил горизонтально.
Доступ стал отличный, только вот это я , правда в двух сразу, прям бяда с глазами.
Благодарю за предложение помощи, попробую сам. Если не получится, непременно
обращусь к Вам за советом. Может чуйка самодельщика и на этот раз не подведёт.

Уважаемый Bin1966, а в чем заключалась нежизнеспособность агрегата?
Перемотали трансы DC, почему?
Если не затруднит, можно в личку, чтобы не грузить тему.
