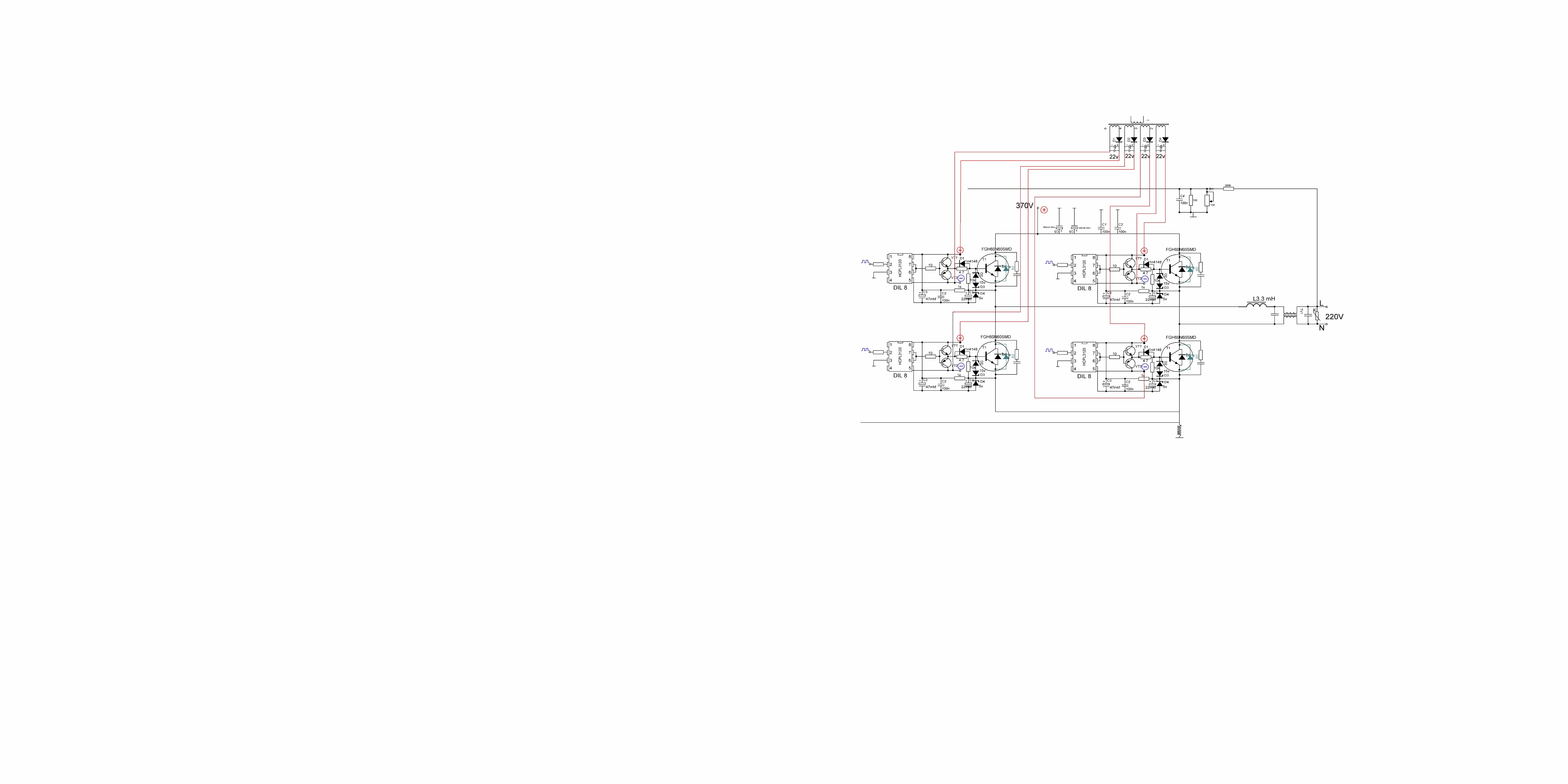

вот такое питание надо для драйверов 4 отдельных обмотки по 22 вольт

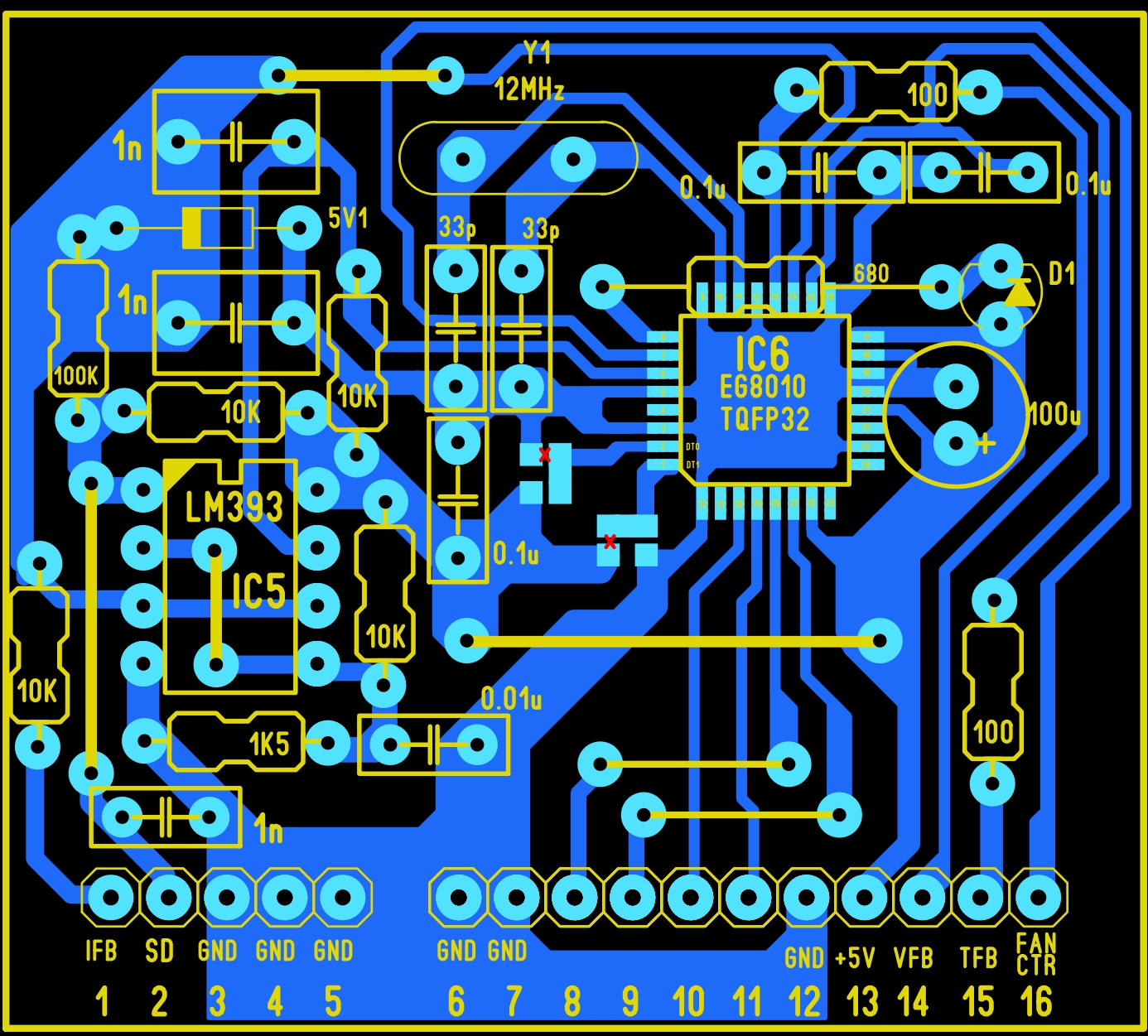

вытрави вот эту плату и не прься с ирками
она уже заточена под оптику

а нужна ли оптика в схеме с трансформатором, питанием 12,,,60в?

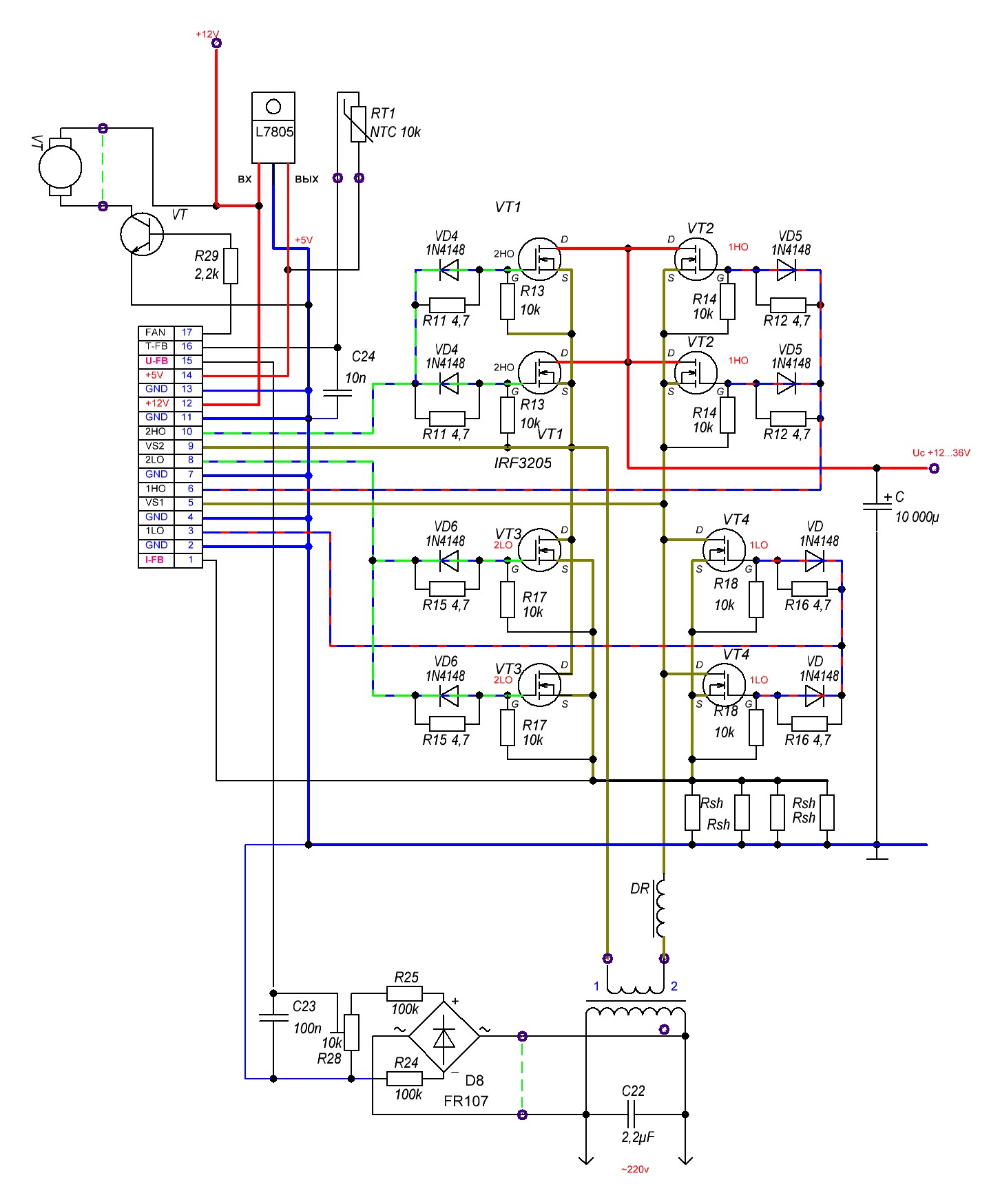

да и IR2113 - 2а на выходе должна потянуть по 2шт IRF3205, - до 2кВт мощности?
или я не прав?

vladmir67
Еще раз спасибо. Про питание с 4-х обмоток я так и представлял себе. По обратной связи по напряжению мы просто берем любую из 4-х обмоток и стабилизируем на ней напряжение? На оставшихся 3-х напряжение также будет стабилизированным, если мотать одинаковое число витков.
За печатку EG8010 спасибо. В какой программе разводили? Можете выложить сам файл? SD - это выход? Т.е. при срабатывании защиты по току на SD будет напряжение 5 В? И насколько я помню, проц EG8010 отключает генерацию при защите по току спустя 0,6 сек. За это время полевики успеют сгореть.
Могу ли я пустить DC-DC LM2596HV на питание EG8010, ОУ LM383 (понижу с 14 В до 5 В с помощью LM78L05), а также на питание TL494 и IR2110 на блоке питания? Также, когда включен LM2596HV - включается все. Т.е. можно использовать как выключатель для простоты.

берешь LM317 и стабилизируешь каждый выход .
схе в даташите на LM317 . больше там мудрить не что не надо

На LM317 будут потери в виде тепла - не хотелось бы жертвовать КПД, даже несмотря на то, что это всего лишь блок питания.

я собирал все работает .
так что смотри сам вот как соберешь так и будет работать

4-е отдельных обмоток для запитки оптики, разве 3-обмотки не достаточно, нижнии ключи запитать от одной обмотки.
Оптика без эмит. повторителей разве непотянет FGH80N60?

WOWYS пишет: 4-е отдельных обмоток для запитки оптики, разве 3-обмотки не достаточно, нижнии ключи запитать от одной обмотки.
Оптика без эмит. повторителей разве непотянет FGH80N60?

в нормальных агрегатах делают 4 обмотки .

повторители стоят для надежности .

для себя делайте как хотите хоть на одной обмотке .

я эту схему задро...чил вдоль и поперек , работает все прекрасно

стабилитроны ставить не 4.7 вольта . а 5 вольт 6 вольт это для того чтоб почетче закрывался ключ . на открытие 15в за глаза.
все это делается чтоб ключи работали четко а не хер пойми как .

diver52
открой даташит на егшку и найди там схему с тлп250 . вместо тлп ставишь 3120 повторители и радуешься
бустрепное питание убираешь .

все там просто не что сложного нет просто надо читать даташиты .


ребята если вы открываете ключи и закрываете 4.7в 3 7 8 9 12 вольт ДЕЛАЙТЕ ЭТО НА СВОИХ КОНСТРУКЦИЯХ НЕ НАДО СОВЕТОВАТЬ ДРУГИМ

HCPL320 -2.5A делаете повторители для надежности но при этом ставите 317 или 7815(1,5А). Логика где?
