Инвертор синус 50 Гц своими руками

diod пишет:

krian пишет:

graffaw пишет: Кто подскажет транзисторы IRFP4468 по два в паре на схеме с трансформатором на 50В - 5кВт потянут или надо больше транзисторов.

290 ампер х 50вольт =14500ватт. С 50 вольт такую мощность как получить, получится ток сильно большой 100ампер. Как на сварочных аппаратах.

Вы на сечение ножек транзистора поглядите! Выдержат они такой ток???

Ты на длину ножки посмотри. При такой длине ножки там не будет больших потерь. Если что можно утощить куска провода припаяв к ножке.

Святолуг пишет:

diod пишет:

krian пишет:

graffaw пишет: Кто подскажет транзисторы IRFP4468 по два в паре на схеме с трансформатором на 50В - 5кВт потянут или надо больше транзисторов.

290 ампер х 50вольт =14500ватт. С 50 вольт такую мощность как получить, получится ток сильно большой 100ампер. Как на сварочных аппаратах.

Вы на сечение ножек транзистора поглядите! Выдержат они такой ток???

Ты на длину ножки посмотри. При такой длине ножки там не будет больших потерь. Если что можно утощить куска провода припаяв к ножке.

Получи хотя-бы 10кВт с одного транзистора, а я за тебя порадуюсь. Собери пушик, два транзистора, 4 авто-аккумулятора и вперед!

Graffaw, запиши на видео как он у тебя работает, под нагрузкой 2кВт например индуктивной. Ведь здесь мало видео обзоров, готовых рабочих конструкций на НЧ трансе.

graffaw пишет: Что напридумывали,,,,,, у меня плата ЕГ после нее 3120 с сразу по два 4468 на драйвер потом через дроссель и на транс 5кВт и все , какие нафиг частоты и снаберы. 3120 потянет по два 4468 и резисторы надо не 4,7 а по 10-12 Ом. И к ножкам припаивается под самый корень а не на всю длину.

Сначала лучше поставь дешевые ключи и настраивай схему на них, надо осциллограф. Просто так собрать схему толку не будет, хоть по 4 их ставь они точно так же пыхнут не успеешь моргнуть. По поводу формы сигнала на ключи вчера я написал, там все подробно описано. Когда ключи в линейном режиме работают им не надо 290 ампер нагрузку чтоб они сгорели, хватит и 6 ампер.

graffaw пишет: Плата уже проверена на трансе 200Вт и транзисторах 3808 работает прекрасно..на другой плате стоят 460 и до транса подключал и на 350в 700Вт пока выжимал. я уже раньше фотки выкладывал. И самое главное плата ЕГ без ИР2110 работает лучше

Звените за вторжение, Егшка рассчитана на конкретные инверторы на определённые транзисторы, с с определёнными параметрами, не меняйте ни чего и ИРка Вам не помещает. Если решили что то поменять питайте ирку раздельным питанием и она не будет ни кого смущать, А ВОТ ВЫБРАСЫВАТЬ ЕЁ НЕ СОВЕТУЮ ЕСЛИ МАЛО ПРАКТИКИ И ОПЫТА,

graffaw пишет: Вот новинка для размышлений

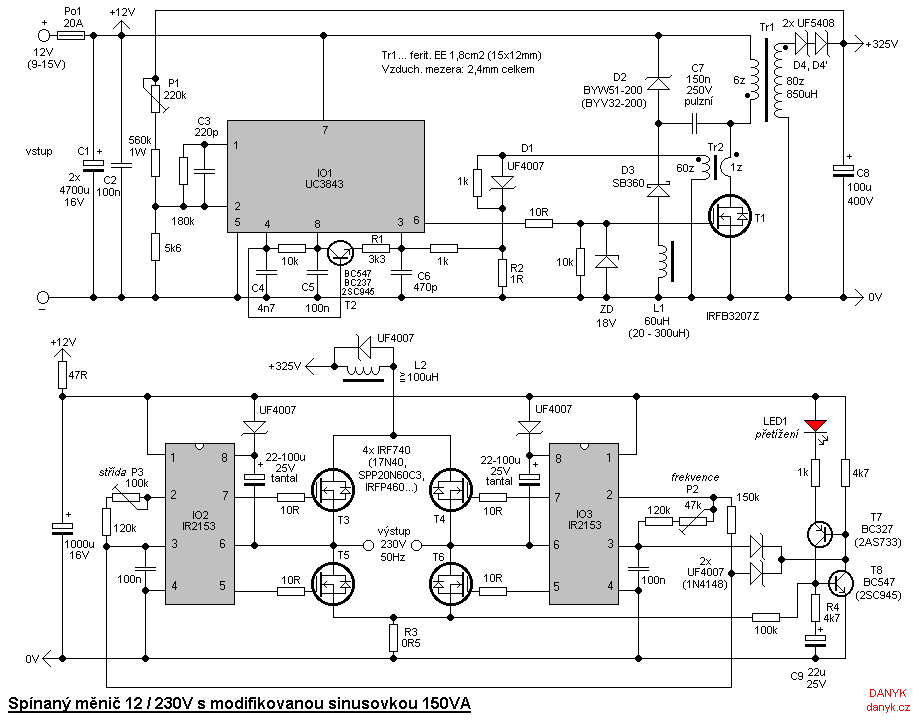

Ни какая это не наФинка, подобные аппараты Чина выпускала примерно 20 лет назад попадали в ремонт, похожие игрушки , вот держи схемку такого изделия №1 и найдите 10 отличий. А новинки делаются давно совершенно по другому.

lensk1964 пишет:

graffaw пишет: Вот новинка для размышлений

Ни какая это не наФинка, подобные аппараты Чина выпускала примерно 20 лет назад попадали в ремонт, похожие игрушки , вот держи схемку такого изделия №1 и найдите 10 отличий. А новинки делаются давно совершенно по другому.

на выходе чудовища меандр,
для лампочек пойдет

graffaw пишет: Оказывается у меня тор не на 5кВт а на 10кВт плюс минус 2кВт. даже не представляю что с таким монстром делать. туда надо по 5 штук наверное 4468. ну или хотя бы по три полевичка

Это же хорошо что на 10 кВт,а транзюки можно и по 3 мощных поставить но лучше по 5-6 штук и драйвера поближе к ключам

На 10 квт трансформатор, можно сделать на 1 киловатт понизив частоту и будет 1. меньтше потерь на гистерезис, 2. меньше потерь на перемагничивание сердечника, 3 меньше потерь на переключение транзисторов, 4 меньше потерь на соединительных проводах (потому что они меньше будут влиять как паразитная индуктивность при низких частотах). Но есть один недостаток понижения частоты, что нужно столько само меди как для 10 квт трансформатора.
И Повыситься таким образом КПД, меньше будут греться транзисторы и сердечник. Но будет вес большой, когда из меньшего сердечника можно меньше вес сделать при такой же мощьности, но ниже КПД.

graffaw пишет: Транс с алюминиевыми обмотками 220в - 40в отматывать не хочется. придется докупить еще один аккум. наверное вчера купил 4шт 74 амперные и делать на 62В. так с него выжать легче наверное будет. и транзисторов 4468 докупить . а пока пытаюсь запустить на двух 3808 для проверки схемы и пока при 50В. А на счет частоты зачем мудрить. Я хочу просто плата ЕГ =3120 и когда применять буду 4-5шт на 4468 то поставлю еще эм.повторитель и все....

делай все по феншую и работать будет ,только по нашему феншую не по китайскому
