Инвертор синус 50 Гц своими руками

Всем привет, собираю схему dcdc, греются на хх два ключа посередине, из-за чего это? Можно тестером померить напряжение на затворах? Я меряю показывает 6,7-6,8 вольта, везде пишут что должно быть 15 вольт...
Стояли резики по 2к, которые идут с 9 и 10 ноги тл494 на землю, лампа по питанию светилась в пол накала, убрал эти резики лампа вообще не светится, напряжение на выходе показывает 36,5 вольт, хотя по рассчетам должно быть около 14...

krian пишет: Всем привет, собираю схему dcdc, греются на хх два ключа посередине, из-за чего это? Можно тестером померить напряжение на затворах? Я меряю показывает 6,7-6,8 вольта, везде пишут что должно быть 15 вольт...
Стояли резики по 2к, которые идут с 9 и 10 ноги тл494 на землю, лампа по питанию светилась в пол накала, убрал эти резики лампа вообще не светится, напряжение на выходе показывает 36,5 вольт, хотя по рассчетам должно быть около 14...

нужна его схема чтоб сказать изза чего.

Святолуг пишет:

krian пишет: Всем привет, собираю схему dcdc, греются на хх два ключа посередине, из-за чего это? Можно тестером померить напряжение на затворах? Я меряю показывает 6,7-6,8 вольта, везде пишут что должно быть 15 вольт...
Стояли резики по 2к, которые идут с 9 и 10 ноги тл494 на землю, лампа по питанию светилась в пол накала, убрал эти резики лампа вообще не светится, напряжение на выходе показывает 36,5 вольт, хотя по рассчетам должно быть около 14...

нужна его схема чтоб сказать изза чего.

Схема которую на этом форуме обсуждают, полный мост. Печатка vladimir, плата синуса 555.





Просьба отвечать только тем кто собирал и запускал схему.

krian пишет:

Святолуг пишет:

krian пишет: Всем привет, собираю схему dcdc, греются на хх два ключа посередине, из-за чего это? Можно тестером померить напряжение на затворах? Я меряю показывает 6,7-6,8 вольта, везде пишут что должно быть 15 вольт...
Стояли резики по 2к, которые идут с 9 и 10 ноги тл494 на землю, лампа по питанию светилась в пол накала, убрал эти резики лампа вообще не светится, напряжение на выходе показывает 36,5 вольт, хотя по рассчетам должно быть около 14...

нужна его схема чтоб сказать изза чего.

Схема которую на этом форуме обсуждают, полный мост. Печатка vladimir, плата синуса 555.

В затворе какие резисторы стоят? На схеме, я понял, 33 ом. Ставь 5-10 ом. И диоды (там где SF16 написанно) лучше заменить на шотки (но не критично), какой ни будь SB190.
Транзисторы, как я понял IRFP460-е.
На холостом ходу транзисторы не должны греться. Либо подделелка транзисторы, либо первичная обмотка трансформатора имеет слишком мало витков, либо ошибка в схеме, если есть мультиметр, который мерит частоту, то можно на каждом транзисторе померить частоту на затвор-исток.
Ещё можешь посмотреть какое напряжение после 7815 стабилизатора напряжения. На выходе должно быть 15 вольт.

Святолуг пишет:

krian пишет:

Святолуг пишет:

krian пишет: Всем привет, собираю схему dcdc, греются на хх два ключа посередине, из-за чего это? Можно тестером померить напряжение на затворах? Я меряю показывает 6,7-6,8 вольта, везде пишут что должно быть 15 вольт...
Стояли резики по 2к, которые идут с 9 и 10 ноги тл494 на землю, лампа по питанию светилась в пол накала, убрал эти резики лампа вообще не светится, напряжение на выходе показывает 36,5 вольт, хотя по рассчетам должно быть около 14...

нужна его схема чтоб сказать изза чего.

Схема которую на этом форуме обсуждают, полный мост. Печатка vladimir, плата синуса 555.

В затворе какие резисторы стоят? На схеме, я понял, 33 ом. Ставь 5-10 ом. И диоды (там где SF16 написанно) лучше заменить на шотки (но не критично), какой ни будь SB190.
Транзисторы, как я понял IRFP460-е.
На холостом ходу транзисторы не должны греться. Либо подделелка транзисторы, либо первичная обмотка трансформатора имеет слишком мало витков, либо ошибка в схеме, если есть мультиметр, который мерит частоту, то можно на каждом транзисторе померить частоту на затвор-исток.
Ещё можешь посмотреть какое напряжение после 7815 стабилизатора напряжения. На выходе должно быть 15 вольт.

Резики на затворах 33ом, поменяю на 5ом.
Диоды стоят 4148, есть в наличии uf5408.
Транзисторы irf740, вроде хорошего качества не похоже на подделку.
Частоту пока нечем мерить к сожалению.
На управлялку подаю с регулируемого бп 15 вольт.
Думаю может сердечник на трансе не подходит для 22кгц, зеленое кольцо 75х39х13, думаю можно попробовать на маленьком трансе от компьютерного бп, только частоту поднять до 60кгц на которую он намотан, не лучший способ конечно но зато наглядно.
По поводу снаббера который на трансе параллельно первичной обмотке стоит, где нибудь есть калькулятор для рассчета, в инете искал ниче не нашел...

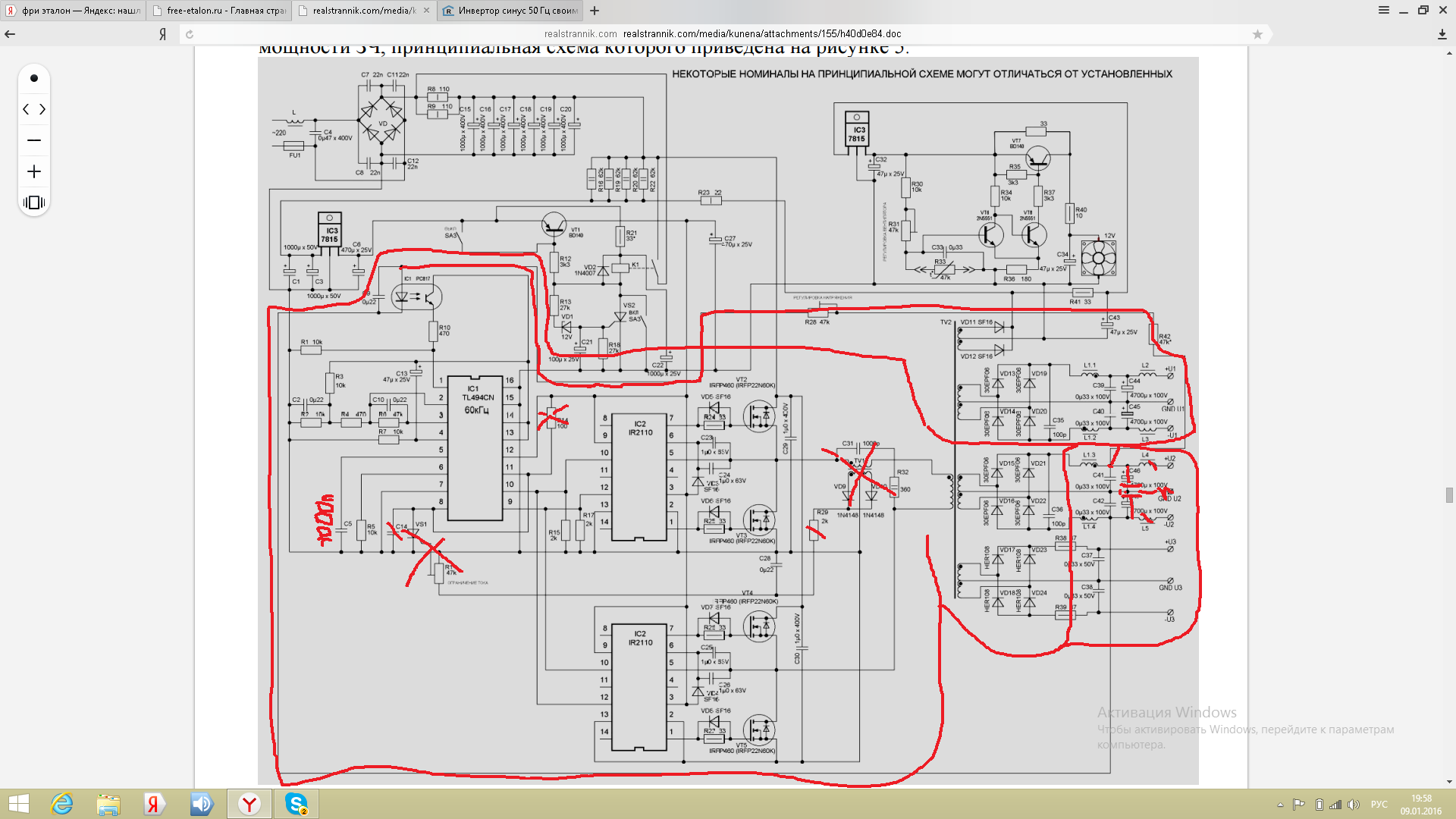

Почему тот резистор перечёркнут (который зелёным обвёл)? Он обязательный. И С14 желательно поставить. Только вместо сто ом можно от 10 ом до 100 ом, это не так обязательно какой там резистор будет стоять вместо того который зелёным обвёл.

Диоды стоят 4148, есть в наличии uf5408.
Если речь о тех диодах которые паралельно резисторам 33 ом стоять, то это не столь важно какие будут, можно их вообще не ставить, тем более если резисторы 5 ом в затвор идут.
А съёмных обмотак пока нет? На силовые обмотки то уже нельзя ставить 4148. Там уже нужны мощные, где написанно 30EPF06 и HER108. А вместо HER108 можно uf5408.
IRF740 сойдёт если оригинальный. На али экспресс если купленный, то почти гарантированно поделка.

Святолуг пишет: Почему тот резистор перечёркнут (который зелёным обвёл)? Он обязательный. И С14 желательно поставить. Только вместо сто ом можно от 10 ом до 100 ом, это не так обязательно какой там резистор будет стоять вместо того который зелёным обвёл.

Диоды стоят 4148, есть в наличии uf5408.
Если речь о тех диодах которые паралельно резисторам 33 ом стоять, то это не столь важно какие будут, можно их вообще не ставить, тем более если резисторы 5 ом в затвор идут.
А съёмных обмотак пока нет? На силовые обмотки то уже нельзя ставить 4148. Там уже нужны мощные, где написанно 30EPF06 и HER108. А вместо HER108 можно uf5408.
IRF740 сойдёт если оригинальный. На али экспресс если купленный, то почти гарантированно поделка.

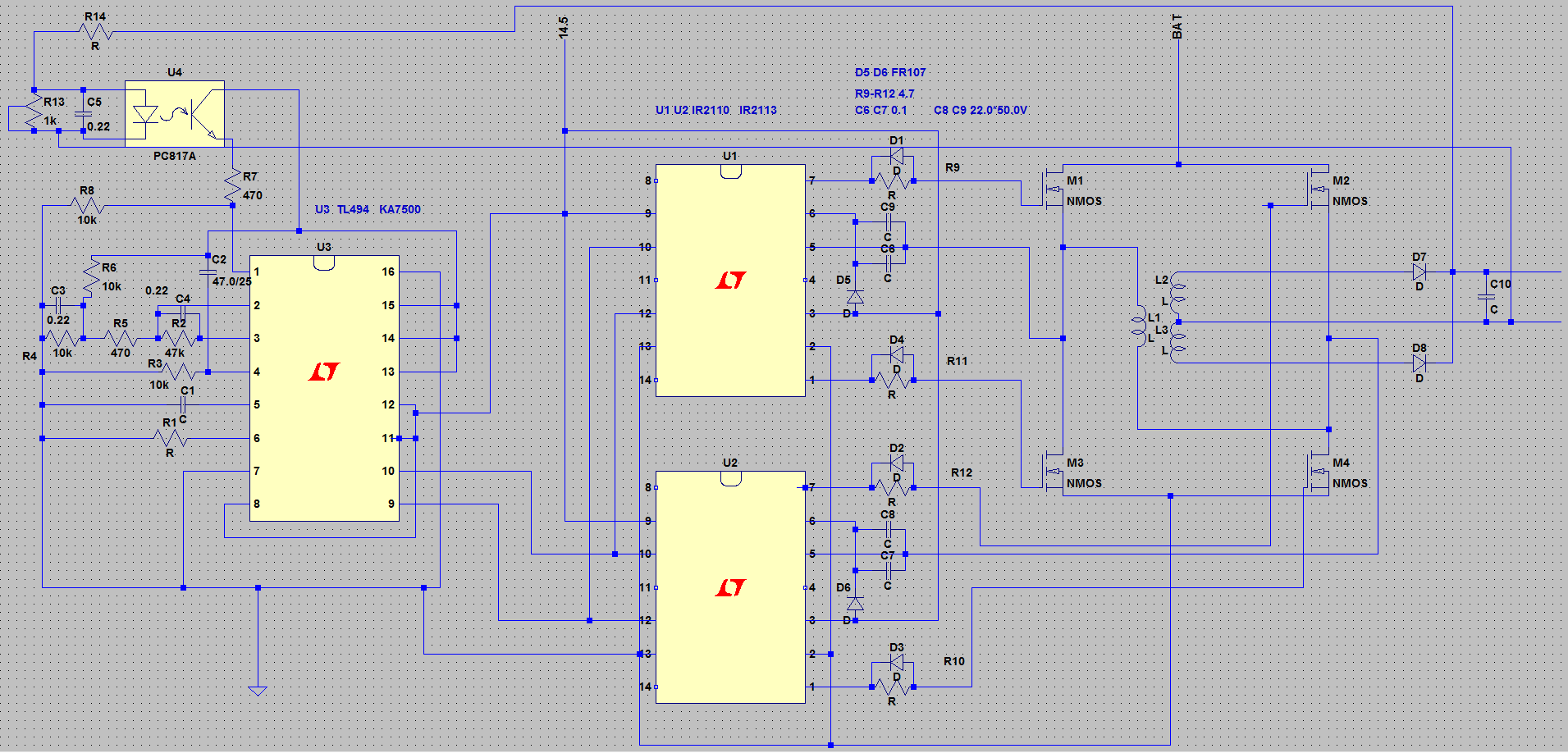

На всех схемах которые тут есть 11 и 12 ноги соединены напрямую, надо глянуть в даташит, странно что на схемах его нету..
Силовые диоды стоят mbr30100 по 4 запараллелены, всего 8 штук, для однополярной схемы выпрямления со средней точкой. На ирках стоят fr107.
На али не покупаю транзисторы, шансы невелики нормальное купить, на ebay нормально.
Не подскажете если использовать такой блок питания для dc мотора (стартёр от авто), по выходу питания надо дроссель и кондеры ставить? Думаю стартёру можно напрямую сразу после диодов подавать...

После долгих мучений нашел причину, надо было на снаббере на первичной обмотке емкость кондера убавить, пока поставил 151к и резик на 50 ом, почти нет нагрева, еще не пашет обратная связь, но дальше все настроить уже дело техники.
На инверторе на eg8010 + нч транс та же проблема - нагрев половины ключей которые вч нарезают, интересно туда такой же снаббер наверно не поставишь, только отдельно на каждый ключ?

krian пишет:

Святолуг пишет: Почему тот резистор перечёркнут (который зелёным обвёл)? Он обязательный. И С14 желательно поставить. Только вместо сто ом можно от 10 ом до 100 ом, это не так обязательно какой там резистор будет стоять вместо того который зелёным обвёл.

Диоды стоят 4148, есть в наличии uf5408.
Если речь о тех диодах которые паралельно резисторам 33 ом стоять, то это не столь важно какие будут, можно их вообще не ставить, тем более если резисторы 5 ом в затвор идут.
А съёмных обмотак пока нет? На силовые обмотки то уже нельзя ставить 4148. Там уже нужны мощные, где написанно 30EPF06 и HER108. А вместо HER108 можно uf5408.
IRF740 сойдёт если оригинальный. На али экспресс если купленный, то почти гарантированно поделка.

На всех схемах которые тут есть 11 и 12 ноги соединены напрямую, надо глянуть в даташит, странно что на схемах его нету..
...

11 и 12 ногу можно напрямую соединить, если нет обратной связи по току (регулировки тока выходного), а если есть, тогда надо, как по схеме 100 ом ставить, 10 ом, наверное, не правильно.

Не подскажете если использовать такой блок питания для dc мотора (стартёр от авто), по выходу питания надо дроссель и кондеры ставить? Думаю стартёру можно напрямую сразу после диодов подавать...

Желательно конденсаторы хотя бы поставить, дросель не обязательно.

krian пишет: На инверторе на eg8010 + нч транс та же проблема - нагрев половины ключей которые вч нарезают, интересно туда такой же снаббер наверно не поставишь, только отдельно на каждый ключ?

Можно вообще на первичной обмотке сснабера не ставить, а поставить на каждом ключе между стоком и истоком цепочку последовательную из резистора и конденсатора. Конденсатор и резистор надо так подбирать, чтоб при нагрузке номинальной, резистор грелься и был минимум двухваттный. Для начала можно пробовать 1 нанофарад и 500 ом может быть и потом смотреть или грееться резистор при нагрузке после 2-5 минут, если дым даже идёт от двухваттного, то нужно убавить ёмкость, поставить например 500 пикофарад, если нет дыма, то можно прибавить ёмкость, либо сопротивление еменьшить.
