да на постоянке работает но ты незадумывался почему пользуешься переменкой \большие потери даже разводить по всему дому если\ америка долго сидела на постоянке да тоже перешла на переменку. так история.

Я не имею ввиду переменку как таковую, на данное время великое большинство потребителей работает на сверх частотах, далёких от 50 гц, я имею ввиду ЧИСТУЮ СИНУСОИДУ. Для чего столько трудозатрат и средств ради неё, в итоге выясняется что потребителей для которых она нужна можно легко посчитать максимум на пальцах 2 рук.

Почему я акцентировал на холодильнике? Так как у него 1 фазное напряжение, а ЧП для однофазного питания дороже 3 фазного ровно на 100 процентов.
Всё что связано с 3 фазным питанием, при использовании ЧП вообще без разницы на качество питания, с просадками в сети при питании 220 вольт - до 180 вольт, и без разницы будет это чистая или модифицированная синуса или вообще постоянка.
По поводу вентиляции, я сам отработал в этой сфере более 10 лет, и применение трансформаторных регуляторов оборотов, было во первых сязано с дефицитом ЧП, и разницей в стоимости. На данный момент трансформаторные регуляторы по сути это прошлый век, так как по новым дерективам являются энергоёмкими, и с очень низким КПД.
По поводу питания мозгов и всякого рода цифровой техники, я вас умоляю, не нужно здесь людей вводить в заблуждения - ПОГОЛОВНО ПРИМЕНЯЮТСЯ ИМПУЛЬСНЫЕ ИСТОЧНИКИ ПИТАНИЯ , ТАК КАК ВЫДАЮТ СТАБИЛЬНО ЗАЯВЛЕННЫЕ ХАРАКТЕРИСТИКИ НАПРЯЖЕНИЯ , например в сети 220 вольт в районе 85-240 вольт, какие трансформаторные БП смогут этим похвастаться, и тем более у импульсных БП кпд достигает 96 процентов, так при этом трансформаторный никогда не сможет это повторить.

stasblak пишет: ПОГОЛОВНО ПРИМЕНЯЮТСЯ ИМПУЛЬСНЫЕ ИСТОЧНИКИ ПИТАНИЯ , ТАК КАК ВЫДАЮТ СТАБИЛЬНО ЗАЯВЛЕННЫЕ ХАРАКТЕРИСТИКИ НАПРЯЖЕНИЯ , например в сети 220 вольт в районе 85-240 вольт, какие трансформаторные БП смогут этим похвастаться

Совсем не поголовно. Конденсаторные балласты в стир. машинах видели? А "мозги" систем отопления и вентиляции данфосс, различные шлагбаумы-сигнализации-ворота (made in Italy), массажные кровати за килобаксы (made in Korea) питаются именно от железных трансформаторов с линейными стабилизаторами во вторичных цепях.

Пример отдельного БП с БЖТ:
TDK-Lambda NNS305 30Вт (5В 6А), КПД около 50%, пассивное охлаждение, 5 лет гарантии и цена 784 долл.
www.mouser.com/ds/2/400/nn-524824.pdf
если такую цену просят - значит есть за что, прослужит как 10 импульсных.

Статья про недостатки меандровых инверторов:
"Не любят модифицированную синусоиду и низкочастотные трансформаторы звуковой техники, блоков управления систем отопления, кондиционеров и т.д. Применять ИБП с квазисинусоидой для питания домашней или производственной аппаратуры нужно с большой осторожностью!"

Ещё примерчик:
www.bezpeka-shop.com/catalog/bloki_bespe...ransformatornyj.html

someuser пишет:

stasblak пишет: ПОГОЛОВНО ПРИМЕНЯЮТСЯ ИМПУЛЬСНЫЕ ИСТОЧНИКИ ПИТАНИЯ , ТАК КАК ВЫДАЮТ СТАБИЛЬНО ЗАЯВЛЕННЫЕ ХАРАКТЕРИСТИКИ НАПРЯЖЕНИЯ , например в сети 220 вольт в районе 85-240 вольт, какие трансформаторные БП смогут этим похвастаться

Статья про недостатки меандровых инверторов:
"Не любят модифицированную синусоиду и низкочастотные трансформаторы звуковой техники, блоков управления систем отопления, кондиционеров и т.д. Применять ИБП с квазисинусоидой для питания домашней или производственной аппаратуры нужно с большой осторожностью!"

Ну - по поводу кондиционеров можно так же поспорить, ШАГ вперёд - это инверторные системы в кондиционерах, кстати так же и в стиральных машинах, так же и в холодильниках И ЭТОМУ ОБОРУДОВАНИЮ ПЛЕВАТЬ НА КАЧЕСТВО СЕТИ.
То же можно сказать по поводу безперебойников и стабилизаторов, на данный момент рулят импульсные системы с инверторной технологией, и не один бесперебойник и стабилизатор, собраный по классической трансформаторной системе не может соревноваться с инверторными в плавности регулировки скачков, ПРОЩЕ СКАЗАТЬ В ИНВЕРТОРНЫХ ИХ ПРОСТО НЕТ, при этом в трансформаторных это пусть даже мили - НО СЕКУНДЫ.

И чем вы решили блеснуть?

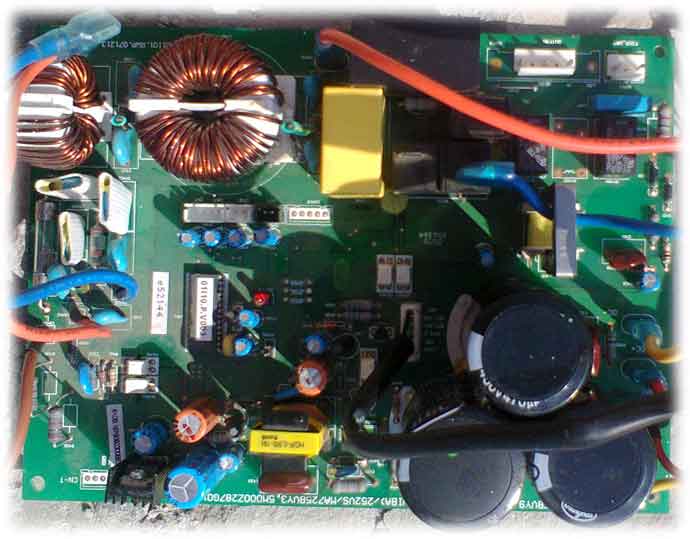

На фото в верхнем правом углу, стоит ВЧ трансформатор, статор которого выполнен из ферита , и работает он минимум на частоте 36 кгц, и при таких габаритах имеет мощность от киловатта и выше, меди в нём в десятки раз меньше чем в обычном трансформаторе для работы в сети 50 гц.
А в общем то что вы показали на фото, глубоко наплевать на качество сети, и данному оборудованию не нужно питание в виде чистой синусы, плюс кпд данной схемы доходит до 96-97%, что при этом даёт огромные показатели экономии электроэнергии, плюс при этом повышается ресурс двигателя компрессора.
И самое главное, на вашем фото, это блок управления самого кондиционера, а инверторный блок имеет большие габариты , и находится в верхней части внешнего блока.
То что описано вами предложенной статье, относится именно к блоку управления, а не к силовой части инверторного блока.

И самое главное, на вашем фото, это блок управления самого кондиционера, а инверторный блок имеет большие габариты , и находится в верхней части внешнего блока.
А вот фото инвертора

someuser пишет:

stasblak пишет: И самое главное, на вашем фото, это блок управления самого кондиционера

И что, поэтому его можно безнаказанно меандром кормить?
Давайте уж сразу постоянкой, у неё потерь на неединичный к-т мощности нет и на перезарядку паразитных емкостей длинных проводов

Тему можно закрыть тогда, а всех высказавшихся записать в отсталых ретроградов (чайников).

Я так понимаю с конструкцией кондиционера вы знакомы из статей в интернете, тем более с инверторной технологией?
Я выше доступно написал, что сам инверторный силовой блок стоит, непосредствено во внешнем блоке, туда приходит питание, которое проходит через него и питает все остальные узлы системы. И в такой конструкции по барабану каким напряжением вы будете питать.
При этом я прочитал полностью статью , которой вы аперируете свои знания, могу кучу такого хлама вам выложить, с одной целью, НА СКЛАДАХ ВАЛЯЕТСЯ МНОЖЕСТВО КОЛИЧЕСТВА, СТАРЫХ КОНДИЦИОНЕРОВ, ДА КИТАЙ НЕ ГНУШАЕТСЯ ВЫПУСКАТЬ ПО СТАРЫМ КЛАССИЧЕСКИМ ТЕХНОЛОГИЯМ, ПРИ ЭТОМ СТОИМОСТЬ ТАКИХ АГРЕГАТОВ ПРИ ЗАКУПКЕ, КОПЕЙКИ В СРАВНЕНИИ С ИНВЕРТОРНЫМИ, И ГЛАВНАЯ ЗАДАЧА, ВНУШИТЬ ВАМ ЧТО ВСЁ НОВОЕ ЭТО ФУФЛО, ПОКУПАЙТЕ У НАС КЛАССИКУ.

someuser пишет:

stasblak пишет: Я выше доступно написал, что сам инверторный силовой блок стоит, непосредствено во внешнем блоке, туда приходит питание, которое проходит через него и питает все остальные узлы системы. И в такой конструкции по барабану каким напряжением вы будете питать.

Блажен кто верует и не проверяет
Значит вы думаете, что 50Гц на трансформатор питания "мозгов" (платы упр-я того кондиционера) приходит с выхода инвертора, управляемого этой самой логикой. Это замкнутый круг с невозможностью пуска.
Можете запитывать свои кондиционеры, насосы, газовый котёл, hi-fi усилитель или муз. центр постоянкой 320-400В (что энергоэффективнее переменки по сечению проводов и к-ту мощности), только потом сообщите о результатах.
Дешёвые светодиодные лампы с конденсаторным входом от меандра перегорят, от постоянки не работают совсем.

Хорошо, простой вопрос - вы знакомы с схематикой сварочного инвертора? До какой поры в нём (схематично) проходит напряжение с частотой 50гц.
Причём схема практически (схематика) аналогична у любого, даже с микропроцессором для управлением сварочного процесса.
50гц только в сетевом шнуре, и всё, далее стоит ДИОДНЫЙ МОСТ, после котого, от ваших 50 гц ЧИСТОЙ СИНУСЫ и следа не остаётся.
Начнёте про надёжность инверторного аппарата говорить, и тут я могу вас огорчить, в работе находится инвертор фирмы EWM германия, схема собрана на двух полевиках, сварочные токи до 250 а, приходится работать с сетью 170 вольт, а парой от генератора бензинового, аппарат работает без единого ремонта порядка 10 лет.

Наверно дураки придумывают инверторы с чистым синусом)))
да еще и стараются чтоб в них не было лишних гармоник!

ты прежде чем тут советовать чем питать аппаратуру
сам запитай и проверь а потом будешь раздавать советы!!!!!!!

изучи какие и как протекают токи во входных цепях
сними замеры ! сними осциллограммы! сними пиковые токи!
потом умничай!!!
