FMVictor пишет: Вы про резонанс ещё раз по изучаете. Про добротность. Реактивные, активную составляющие.
С векторами помудрите. И поймёте, что резонансная топология в силовой электронике это всё блеф.
ну тогда
Не буду делать ставку на "резонас" с ихними 96% КПД, этоже блеф (ребяты из infineon графики от балды рисовали),
буду ШИМ юзать - это так круто - 90%КПД - большие радиаторы , снабберы, дроссели
Мне как пользователю топологии "положить" на вектора - реактивности и прочее - это задача разработчиков топологии. Мне важно чтобы было КПД побольше , деталюшек поменьше и надежнее. "резонанс" это все обеспечивает (в отличие от ШИМ)
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
ну какое КПД на ШИМ? ты хоть раз его нормально собирал? обмерял?
если бы было такое КПД как ты заявляешь то это была бы ПЕЧКА!!!!!!!!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
с ШИМ собирал только один раз (успешный).
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Так то на 300 Вт всего.Yuriy пишет: выходное 400V стабилизированное
девайс
3 шт параллелить для киловатта - дороговато выйдет.
Как он называется, скачет ли у него нагрузка и чем от её побочных эффектов защищаются - трансилами на 15кВт и 2МГц частотой преобразования?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
потому что кто то делает их кривыми руками и с кривой головой?)))
и потом заявляет что у них низкий КПД и делать их не надо))))?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Эталон+ пишет: А почему он должен быть меньше 90% ?
потому что кто то делает их кривыми руками и с кривой головой?)))
и потом заявляет что у них низкий КПД и делать их не надо))))?
Мой вывод о 90% КПД основан:

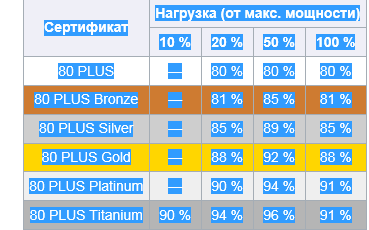

1) на существования сертификации (Bronze, Silver, Gold) для комповых БП
данные КПД такие
Я полагаю что производители этих БП тоже с руками и головой - то эта сертификация начиналась с 90 а не с 80.
2) на 3dnews разбирали БП Platinum - он построен на резонансной топологии.
3) взять китайский БП с 220В на 12 Вольт с вентилятором - КПД у него 82-85% (измерял лично) внутри ШИМ (без корректора),. взять MeanWell (220-12) 92% КПД (топология резонанс) + ККМ также измерял лично (совпадает с заявленными параметрами)
Я не утверждаю что на ШИМ кпд больше 90% не достичь - но я такого не видел , даже графиков не видел от источников в адекватности которых не приходиться сомневаться.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
someuser пишет:
Так то на 300 Вт всего.Yuriy пишет: выходное 400V стабилизированное
девайс
3 шт параллелить для киловатта - дороговато выйдет.
Как он называется, скачет ли у него нагрузка и чем от её побочных эффектов защищаются - трансилами на 15кВт и 2МГц частотой преобразования?

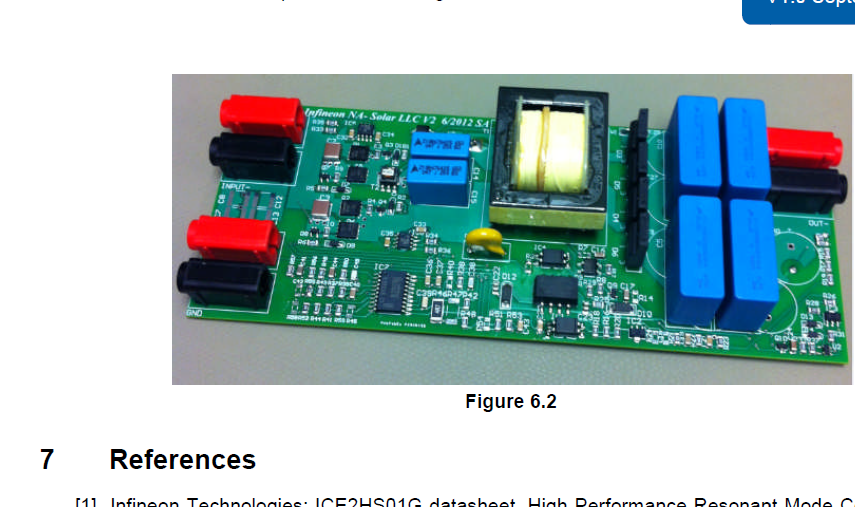

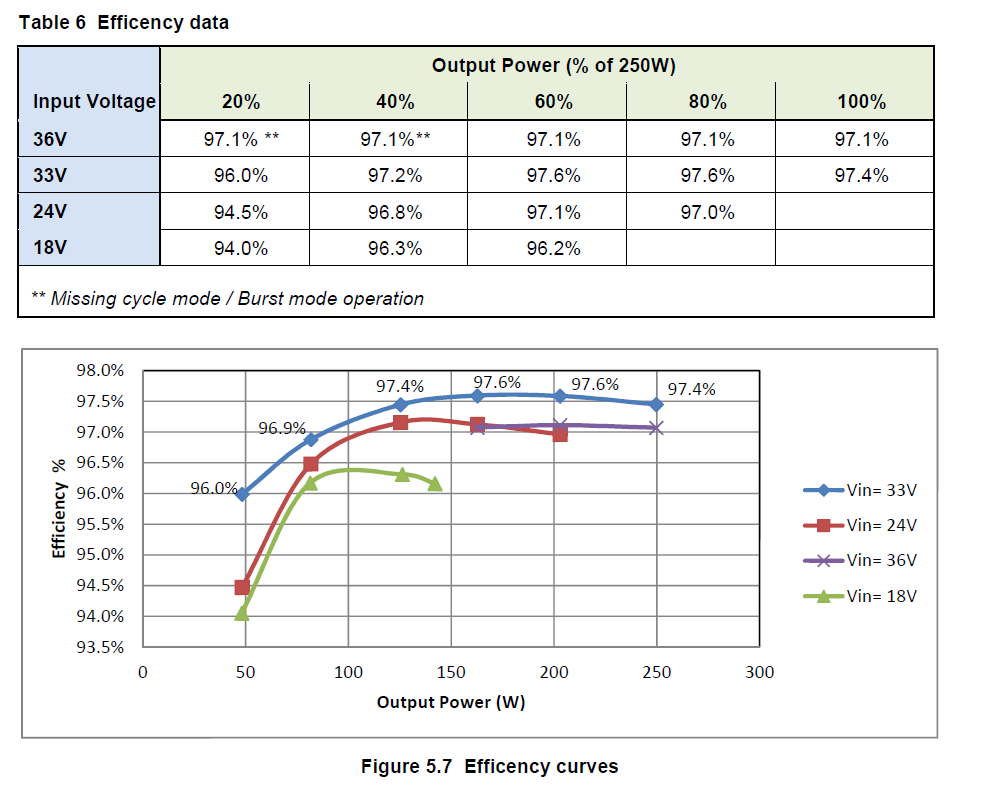

а что мешается, собственно говоря, сделать на 3КВТ. это была демо плата от инфеона, все данные как считать как паять есть в доке к плате. Кому нужно возмет и пересчитает на 3 квт.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
сам девайс
резонансники хорошо себя чувствуют на всем диапазоне нагрузки (от 0% до 100%) с сохранением стабилизированного выходного напряжения.
Я делал с 15% регулировкой стабилизированного выходного напряжения на всем диапазоне нагрузки (от 0% до 100%)
все это байки и бред что им нужна только постоянная нагрузка и КПД падает при низкой нагрузке. это бред как для повышающих так и для понижающих.
одно НО. Если нужна регулировка выходного напряжения - то придется пожертвовать КПД - 1-2%. В случае регулировки выходного напряжения или нестабильного входного нужно сделать более крутую характеристику передачи, при более крутой хар-ке передачи КПД немного ниже чем при менее крутой хр-ке передачи (в англ литературе это называется характеристика усиления).
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Дайте названия этих демо-плат.Yuriy пишет: все это байки и бред что им нужна только постоянная нагрузка и КПД падает при низкой нагрузке. это бред как для повышающих так и для понижающих.
Вы путаете величину нагрузки и её нестабильность. Она может не просто быть 10 или 50 или 100%, а резко скакать при пуске холодильника или отключении эл.чайника.
А резонансный контур продолжит резонировать "на своей волне", энергии там туча накоплена и пойдёт она мимо уменьшенной нагрузки выжигать ключи перенапряжениями и взрывать электролиты.
Закон Ома, сопротивление дорожек платы портит КПД.Yuriy пишет: а что мешается, собственно говоря, сделать на 3КВТ.

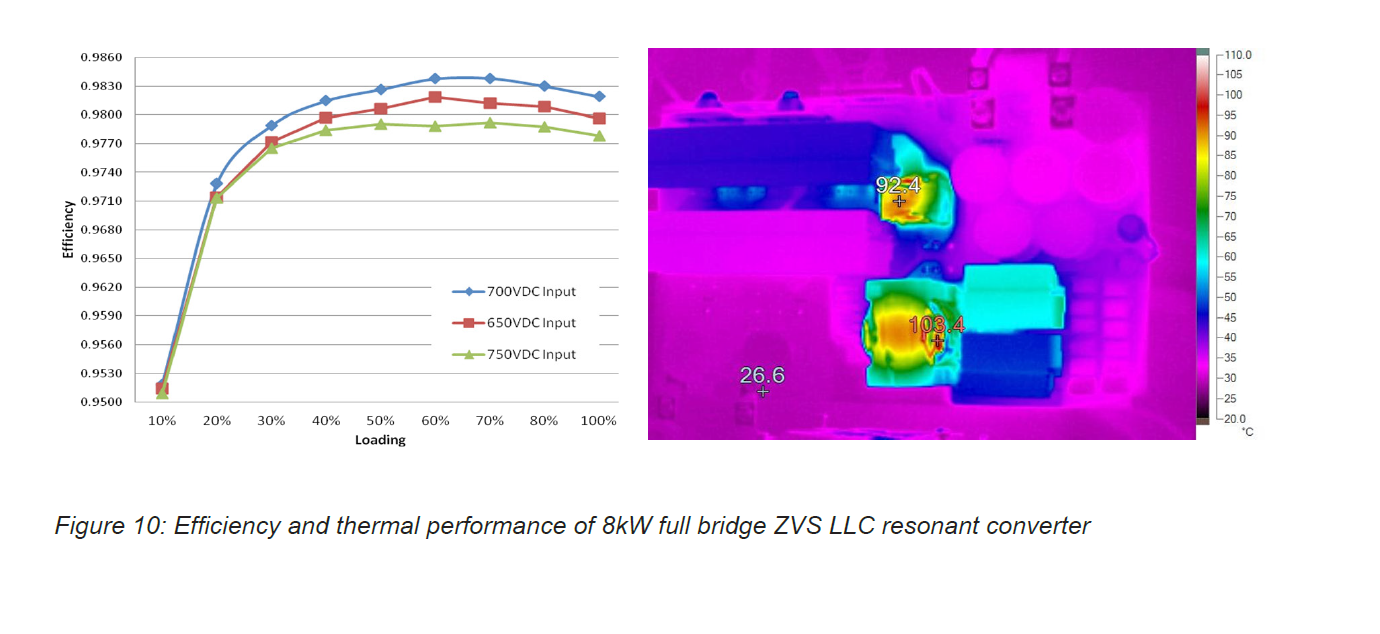

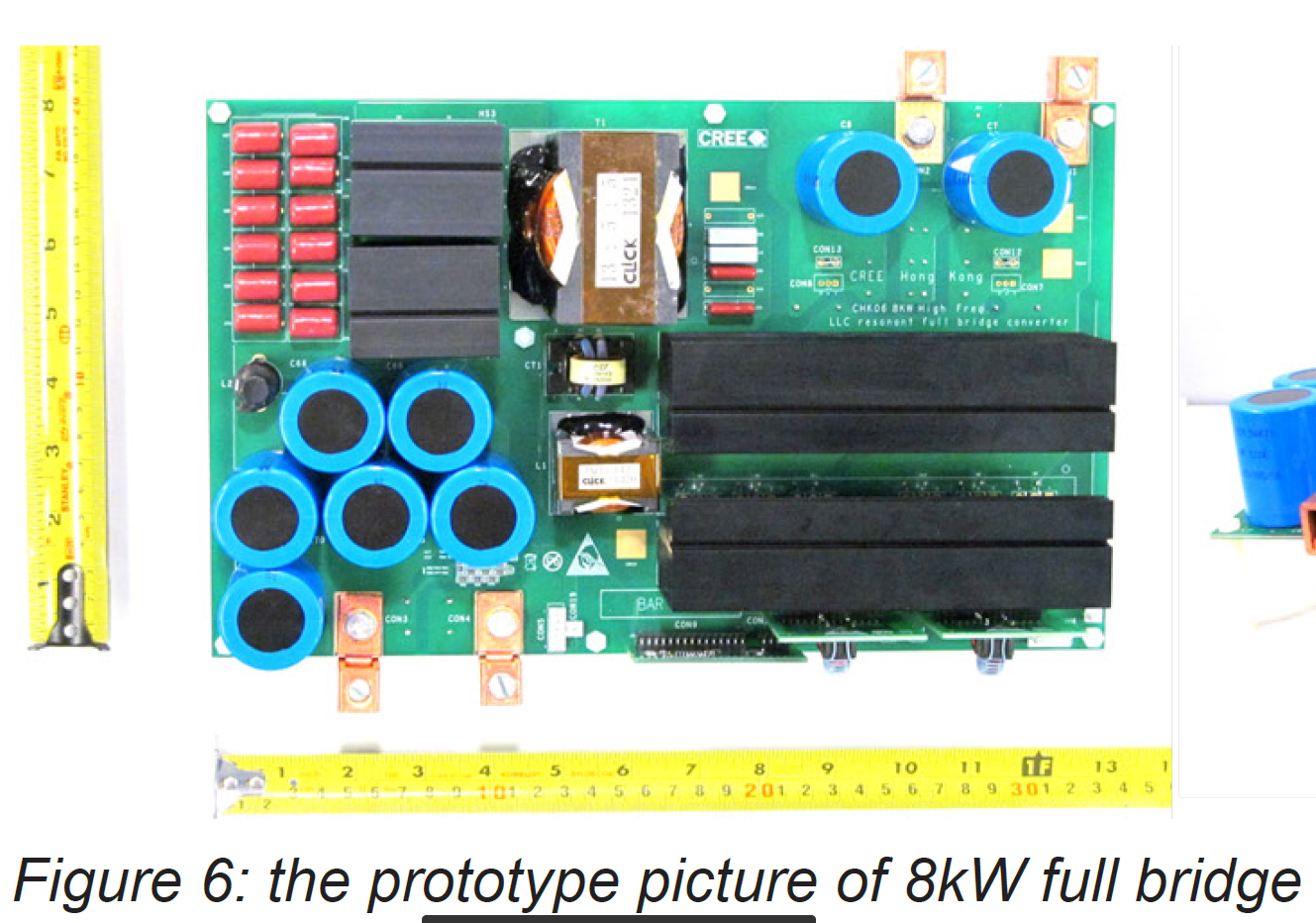

От 700В взять 8кВт легче, чем от 12В >1 кВт.
Ripple current в кондёрах питания и накопленная ими энергия также многократно отличается, в худшую сторону при 12В.
