Инвертор синус 50 Гц своими руками

6 года 10 мес. назад
Yuriy
Захожу иногда
Захожу иногда
Сообщений: 42
Больше
Инвертор синус 50 Гц своими руками #77037
Отправлю Вам док.
Спасибо сказали someuser

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 10 мес. назад 6 года 10 мес. назад от Yuriy.
Yuriy
Захожу иногда
Захожу иногда
Сообщений: 42
Больше
Инвертор синус 50 Гц своими руками #77038

someuser пишет: Вы путаете величину нагрузки и её нестабильность. Она может не просто быть 10 или 50 или 100%, а резко скакать при пуске холодильника или отключении эл.чайника.
А резонансный контур продолжит резонировать "на своей волне", энергии там туча накоплена и пойдёт она мимо уменьшенной нагрузки выжигать ключи перенапряжениями и взрывать электролиты.


Измеритель напряжения с фиксацией минимальных и максимальных значений таких проблем у LLC 300 ватт 400->12 не выявил. Зафиксированные отклонения не больше 0,1 (может 0.2 не помню) вольта - ничего критичного небыло.
LLC нагружен на электронную нагрузку в режиме рандомного изменения нагрузки.

с повышающими таких опытов не делал - я их тока один собрал. для экспериментов




Есть комповые БП построенные по LLC топологии, у них так вообще нагрузка скачет с большими скоростями.


Может у повышающих и есть такие проблемы, у понижающих их нет.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 10 мес. назад
someuser
Давно я тут
Давно я тут
Сообщений: 155
Больше
Инвертор синус 50 Гц своими руками #77039

Yuriy пишет: Может у повышающих и есть такие проблемы, у понижающих их нет.

Я схемы глянул, там кондёры пропускают основной ток по низкой стороне.
Для малопотерьного протекания 12В 100А каких размеров и из чего должен быть этот Cr Lr контур?
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 10 мес. назад
Yuriy
Захожу иногда
Захожу иногда
Сообщений: 42
Больше
Инвертор синус 50 Гц своими руками #77040
Можно повышающий не с 12 делать а 48.

Для таких экстремальных ситуаций можно убрать CR и использовать фазовый сдвиг.. , КПД похуже чем у LLC. но возможна более широкая регулировках выходного напряжения. у фазешифтеров КПД сравним с LLC только после50% нагрузки

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 10 мес. назад
ra9ysy аватар
ra9ysy
Посетитель
Посетитель
Инвертор синус 50 Гц своими руками #77046
Димитрий здравствуй. Я пишу по поводу STM32 Славянка. Где можно приобрести плату STM32 . и плату дисплея.И какая их цена.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 10 мес. назад
Эталон+
Модератор
Модератор
Сообщений: 1255
Больше
Автор темы
Инвертор синус 50 Гц своими руками #77049
оставляйте свой скайп
договоримся
Спасибо сказали ra9ysy

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 10 мес. назад 6 года 10 мес. назад от GadJivuchi.
GadJivuchi
Давно я тут
Давно я тут
Сообщений: 84
Больше
Инвертор синус 50 Гц своими руками #77053
А какой ток хх и кпд у твоей штуки я не нашёл.

В тему о резонансе

Вложенный файл:

Имя файла: fan7688ru.pdf
Размер файла:1,891 KB
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 10 мес. назад
Dir
Завсегдатай
Завсегдатай
Сообщений: 175
Больше
Инвертор синус 50 Гц своими руками #77117

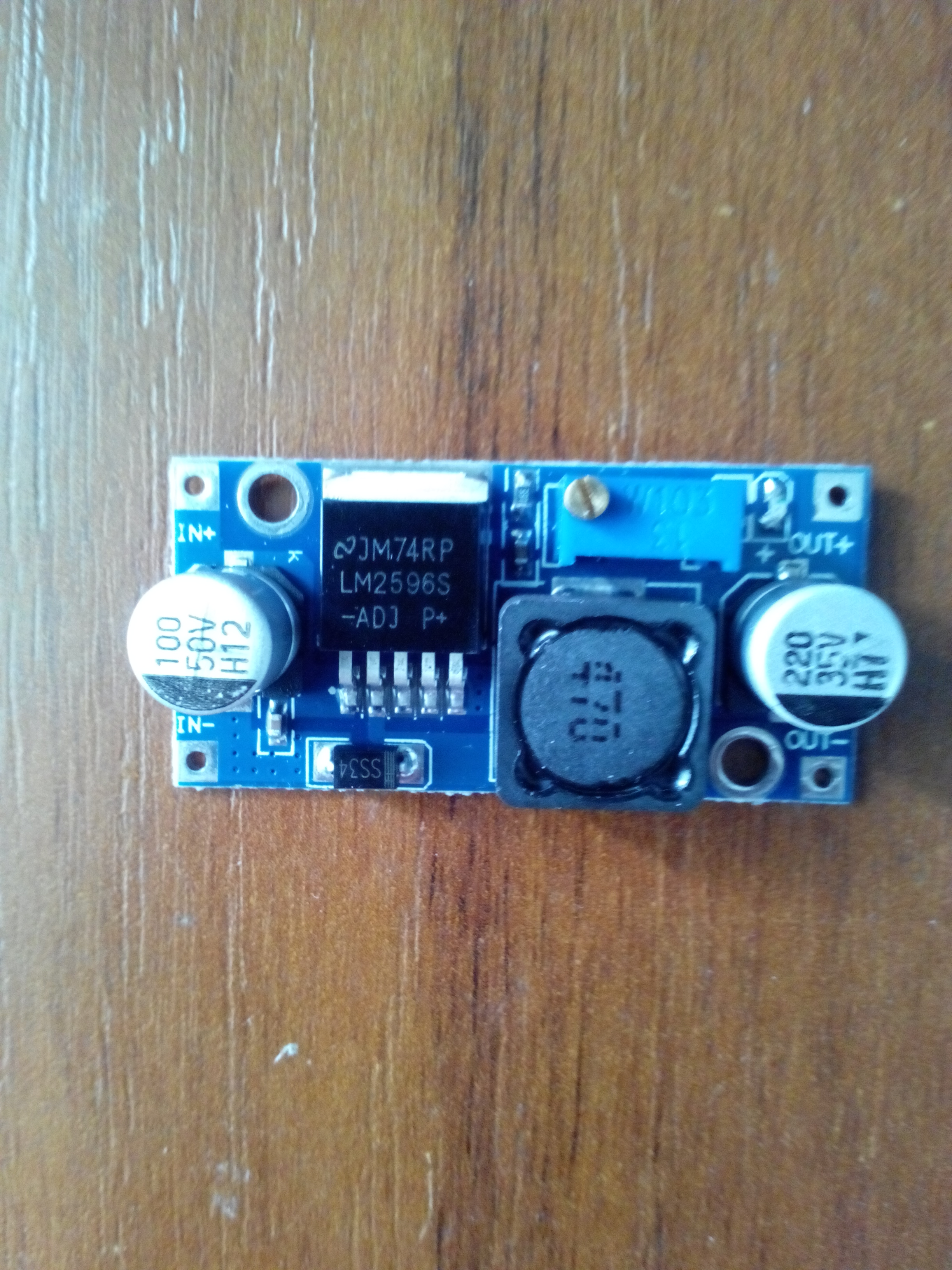

Всем привет! Посоветуйте. Есть такой регулятор (фото).
Хочу его поставить на БЖТ для питания драйверов и егшки от 24В аккумулятора. Т.е. будет общее питание и силовой и управляющей части.
Нормальное ли это решение? Спасибо.
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 10 мес. назад
wodynoi
Давно я тут
Давно я тут
Сообщений: 141
Больше
Инвертор синус 50 Гц своими руками #77140

Dir пишет: Всем привет! Посоветуйте. Есть такой регулятор (фото).
Хочу его поставить на БЖТ для питания драйверов и егшки от 24В аккумулятора. Т.е. будет общее питание и силовой и управляющей части.
Нормальное ли это решение? Спасибо.
Не надёжно

Спасибо сказали Dir

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 10 мес. назад 6 года 10 мес. назад от Civ1.
Civ1
Живу я здесь
Живу я здесь
Сообщений: 377
Больше
Инвертор синус 50 Гц своими руками #77144

Dir пишет: Нормальное ли это решение? Спасибо.

Общий минус, в случае чего чревато..., лучше поставить изолированное питание, я использую такие модули
www.aliexpress.com/item/4-1-10W-0-67A-wi....13010608.0.0.szL4hp
Спасибо сказали Dir

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
