Инвертор синус 50 Гц своими руками #76849

Эталон вопрос есть к вам по поводу STM32. Купил я недавно корпус от солнечного инвертора, внутри он пустой, есть только одна плата с дисплеем. Можно этот дисплей подключить к вашей STM32. У дисплея 14 контактов. Посмотрите на фото.

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Эталон+

Модератор

Сообщений: 1255

Меньше Больше

Спасибо получено: 1477

Автор темы

Инвертор синус 50 Гц своими руками #76851

отпаяй его с платы
на обратной стороне должна быть бирка
по ней найти даташит и смотреть надо

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Dir

Завсегдатай

Сообщений: 175

Меньше Больше

Спасибо получено: 119

Инвертор синус 50 Гц своими руками #76852

Всех приветствую! Сегодня запустил холодильник от БЖТ. Расчетная мощность по линии 220В - 1кВт. Питание 24В.
Болгарка на 500Вт тоже крутит. Мне понравилось.
Спасибо всем и Эталону.
Возник вопрос. Можно ли питать логическую схему и драйвера через 7815? Или лучше сделать отдельный БП с 24 на 13.8В для гальванической развязки и большей мощности?
Если да подкиньте схему. Можно в личку.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Эталон+

Модератор

Сообщений: 1255

Меньше Больше

Спасибо получено: 1477

Автор темы

Инвертор синус 50 Гц своими руками #76866

Спасибо за теплые слова!
Но по поводу молодости тут немного ошибочка))))
уже к сожалению не молодой(((

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

ION

Завсегдатай

Сообщений: 212

Меньше Больше

Спасибо получено: 164

Инвертор синус 50 Гц своими руками #76887

Эталон+ пишет: Спасибо за теплые слова!
Но по поводу молодости тут немного ошибочка))))
уже к сожалению не молодой(((

Почему же к сожалению?
Сожалеть о годах,можно только тогда когда за спиной к данному времени ни черта нет!!!
Семья,дети,опыт лет прошедших и знания,это же такое богатство,которое по молодости не КУПИТЬ!
Мне вот 47...ой годок сегодня пошел...а я несколько не жалею о прошедших годах..
Эталон,вы молодец!

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Эталон+

Модератор

Сообщений: 1255

Меньше Больше

Спасибо получено: 1477

Автор темы

Инвертор синус 50 Гц своими руками #76891

так а кто сказал что я жалею о годах)))
ты меня всего на 3 года обогнал)))

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

someuser

Давно я тут

Сообщений: 155

Меньше Больше

Спасибо получено: 111

Инвертор синус 50 Гц своими руками #76918

lensk1964 пишет: Чдож Вы упёрлись в полную развязку, Я вежливо извиняюсь, Но!!!! ВЫ не правы на счёт 13 вывода, Позвольте не мусорить и не заводить всех в дебри. По 13 выводу ЕГшки никогда ни чего не сгорит, Вы хоть один инвертор построили????? я сомневаюсь.

В старых железно-трансформаторных синусных UPS фирмы APC ставились мелкие измерительные трансформаторы на выходе, именно для получения сигнала о выходном напряжении. И ещё вых. трансформатор тока, по входному току защита есть и по снижению напряжения АКБ. Савсем дебилы, да - всего боятся и столько лишнего железа напихали?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Efisher

Осваиваюсь на форуме

Сообщений: 28

Меньше Больше

Спасибо получено: 22

Инвертор синус 50 Гц своими руками #76921

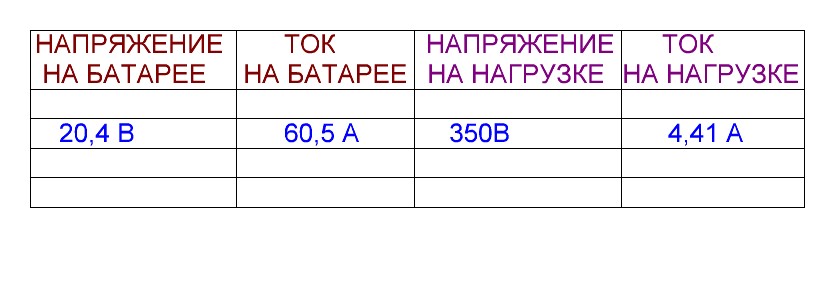

Вот данные измерений

В чем собака порылась,так и не понял.

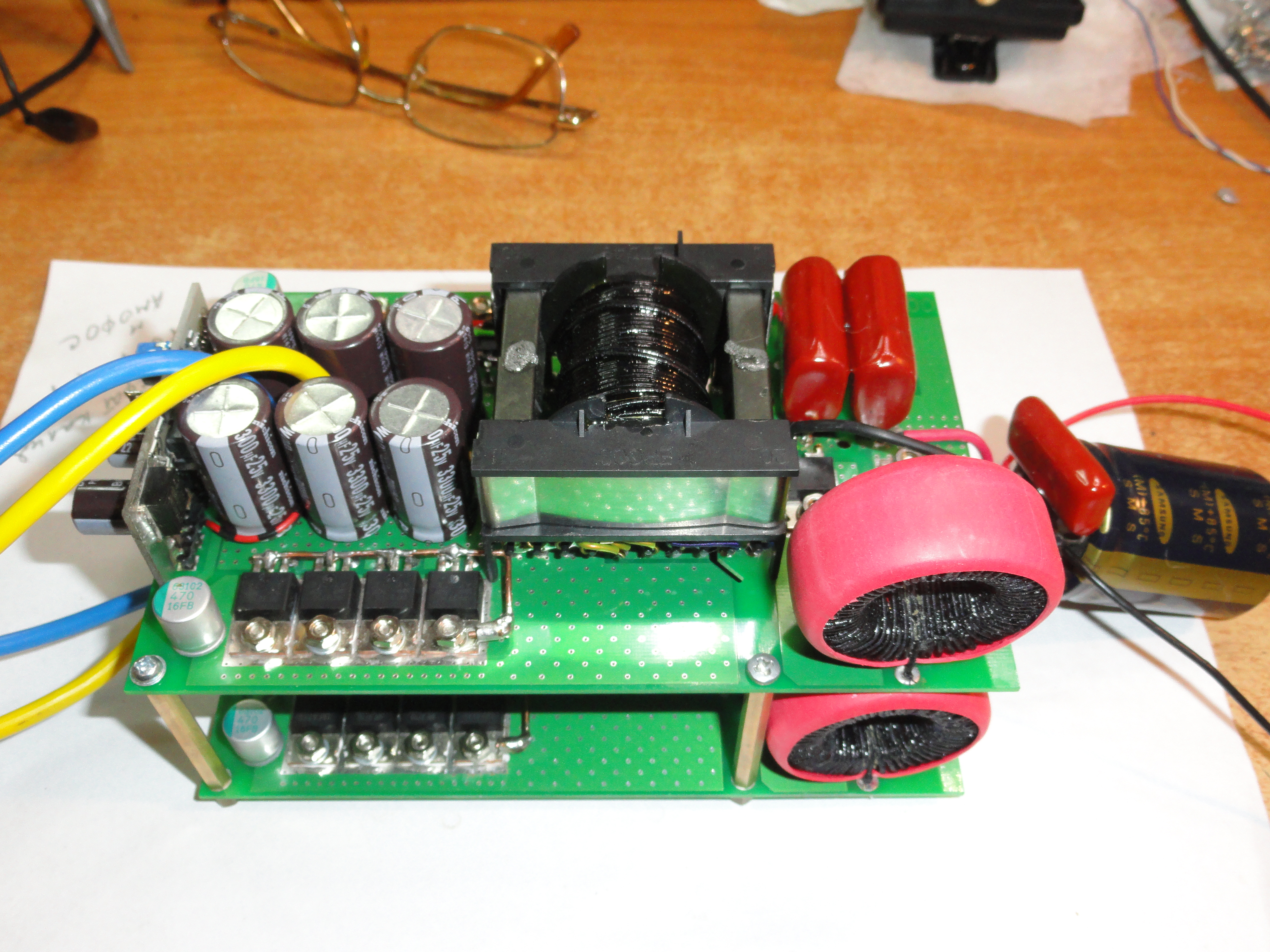

Фото ПНа я как то здесь выкладывал.Он 24 В на выходе 350 В,с возможностью наращивания выходной мощности от 1000 до 4000Вт.Наращивание мощности происходит параллельным включением плат по входу и выходу.

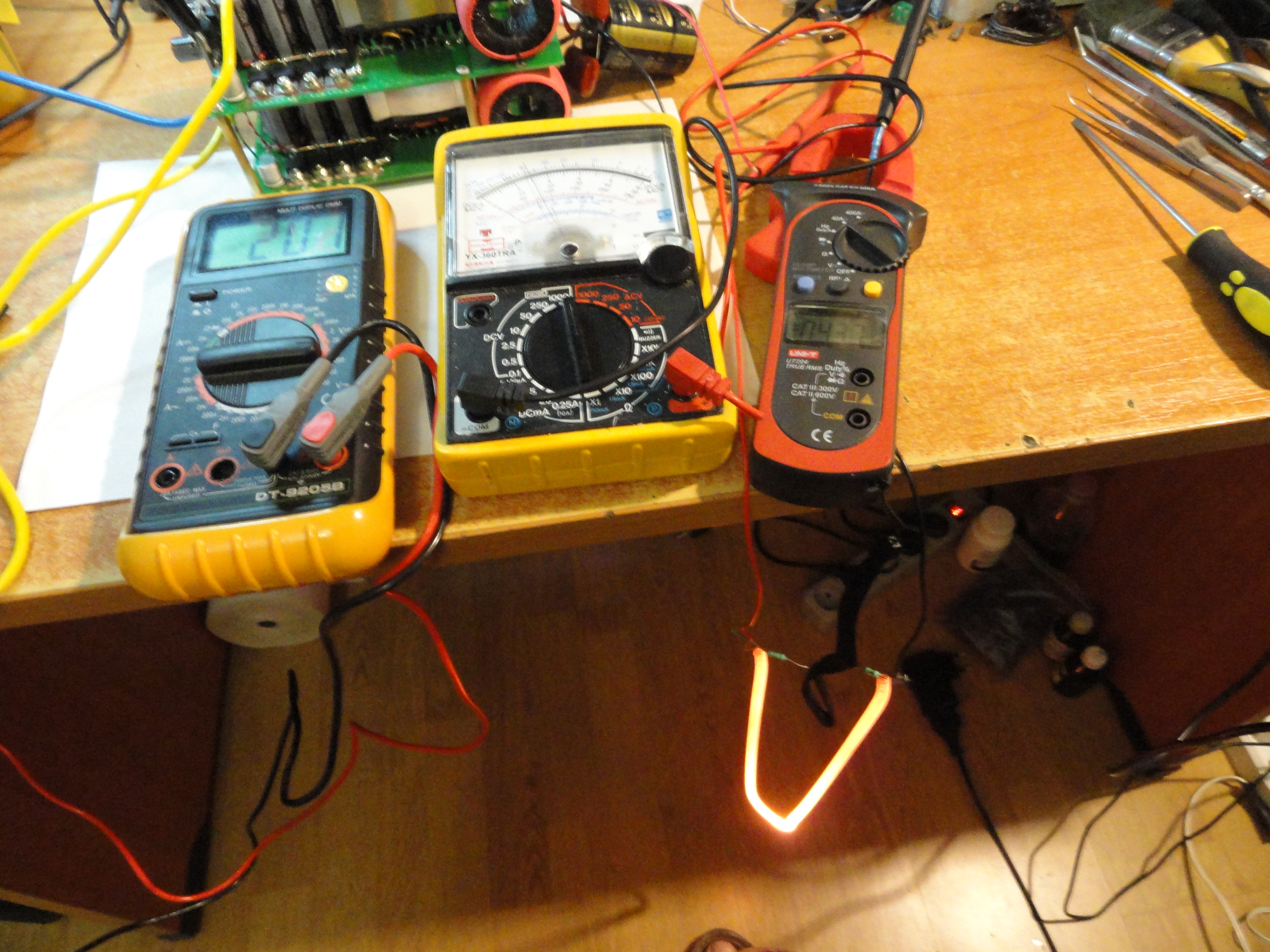

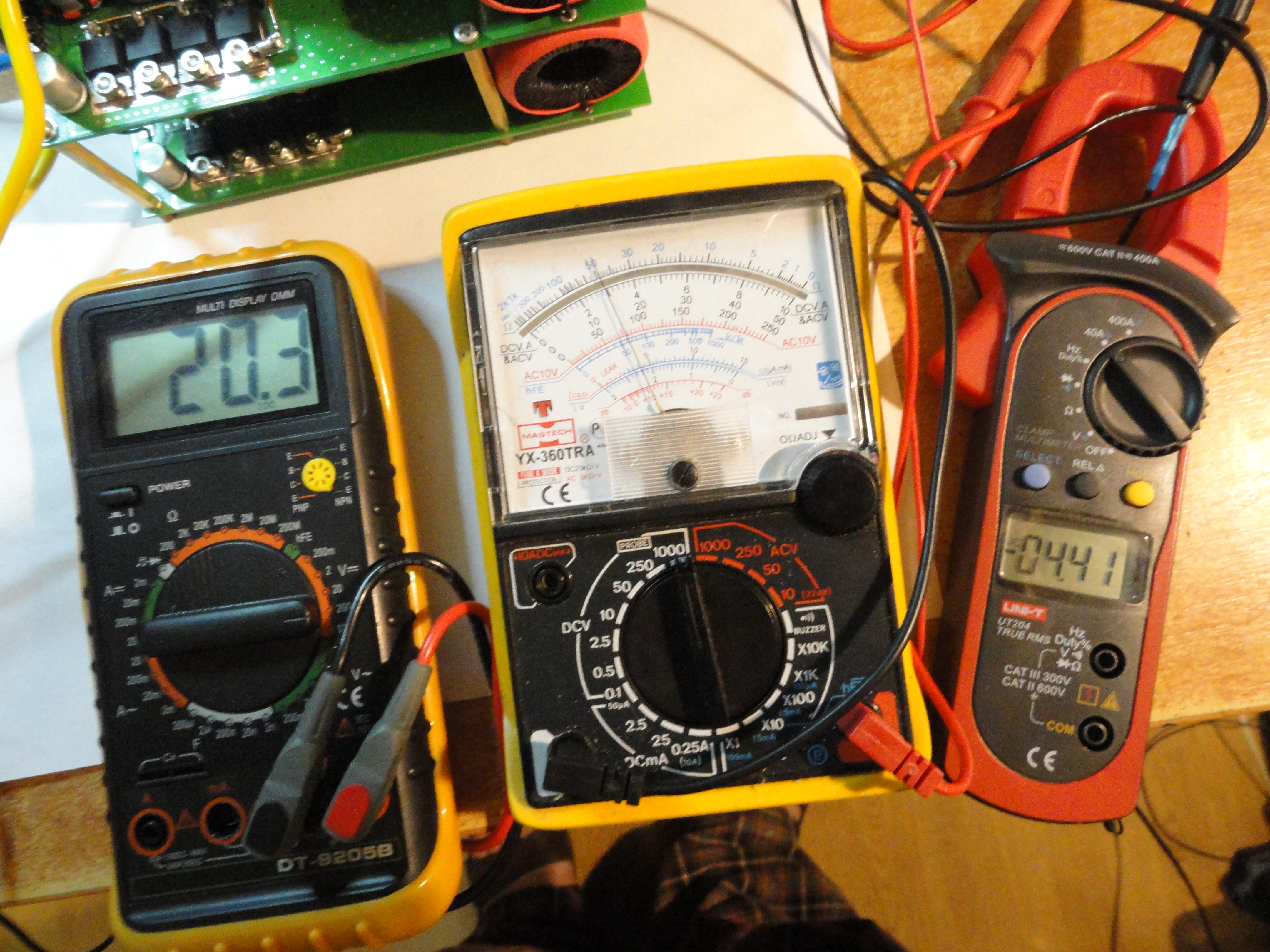

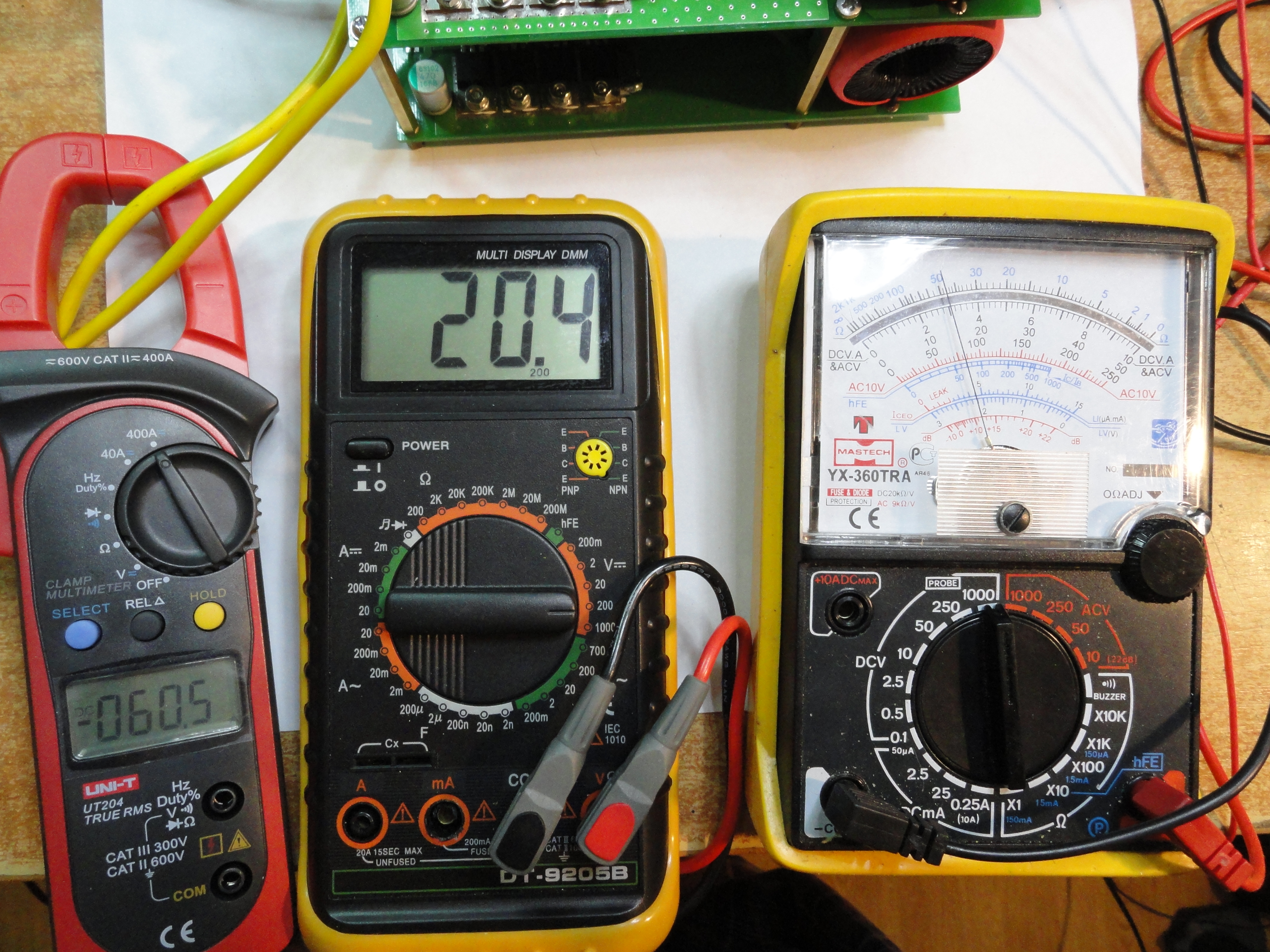

Вот фото измерений

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

GadJivuchi

Давно я тут

Сообщений: 84

Меньше Больше

Спасибо получено: 42

Инвертор синус 50 Гц своими руками #76927

А схемку можно. Вижу тоже с нагрузкой мучаешься.
Для нагрузки купил
ru.aliexpress.com/item/Mini-Portable-New...ter/32769909822.html заодно и чай вскипятите. B) . Лампочки дороже выходят.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Эталон+

Модератор

Сообщений: 1255

Меньше Больше

Спасибо получено: 1477

Автор темы

Инвертор синус 50 Гц своими руками #76928

по прибору видно что 300 вольт а не 350))
1234 ватт на входе
1543 ватта на выходе
как то ты интересно мериешь
кпд больше 1!
закольцовывай! ты же БТГ собрал!
ладно шучу!
повнимательней с инфой которую выкладываеш не вводи людей в заблуждение!
