Инвертор синус 50 Гц своими руками

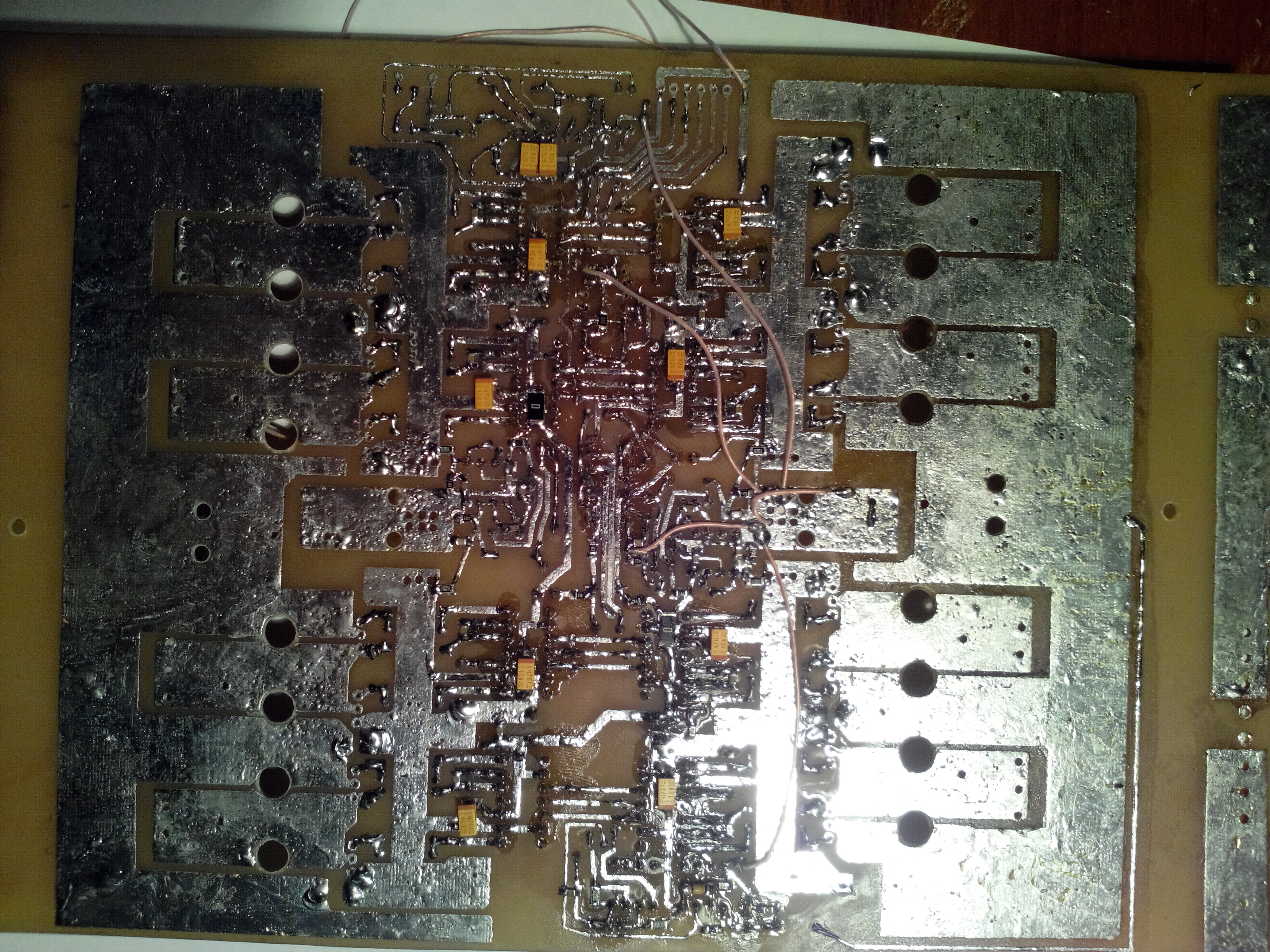

Всем привет! Собрал такую плату.
Помогите с рачетом шунтов.
Каждый транс на 760Вт. Напряжение 48В. Есть манганинова проволока 1.47 мм в диам. и констатановая 0.98мм в диам. Какой длины делать шунты и сколько нужно проволок?
Спасибо.



Еще подскажите по параметрам трансформатора и др. блока питания по этой ПП.

Расчет шунтов :
тыц
Максимальный ток на 1мм не более 5А.
К примеру, для изготовления 5А шунта, с номинальным падением напряжения 75мВ, измерение должно происходить на участке длинной ~ 23мм.

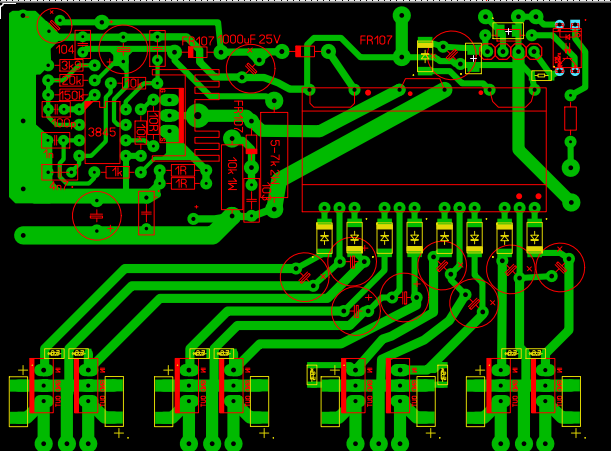

Пример для БП uc3845
f=1.72/(2*Rt*Ct)=1.72/(2*10k*4.7n)=18kHz (+- 5-7%)
На печатке не показано какое входное напряжение - Напряжение батареии или напряжение сети 220V.

FMVictor пишет:

Yuriy пишет: Все сделали инверторы ?!

Форум умер ?!

479К просмотров.
Ни одна тема СЕшников не дотягивает.
Это может и дорого, но реально.
Зачинщик молодец. А если туда и ветряк приспособить???
Чистая халява.

Господа! форум себя не изжил, Скорее увлечённых и творчески мысдящих не хватка. А надеяться на халяву в нашем грёбанном государстве не стоит. Хотя совместив солнечные элементы с ветряком получить независимость можно,
Если кому интересно (это не относится к теме, да простит меня Эталон) Пробежитесь по свалке, найдите стиралку с прямым двигателем вырежьте его вместе с куском бака, Вот Вам и ветряк без каких либо переделок. Для дома (основных потребителей хватит)

lensk1964 пишет: по свалке, найдите стиралку с прямым двигателем вырежьте его вместе с куском бака, Вот Вам и ветряк без каких либо переделок. Для дома (основных потребителей хватит)

Извините, но у нас в стране электричество не на столько дорого, чтобы такой фигней заниматься.

По шунтам сцылка поройтесь у этого продавца там разные есть
world.taobao.com/item/543107158738.htm?s....2014080708.7.e9HaOg
Dir с тебя шоколадка

Лучший шунт это 100мкОм
ru.aliexpress.com/item/ACS758-ACS758KCB-...F-T/32787540638.html

Зачем использовать шунт.

Почему бы не взять падение напряжение на открытом транзисторе, оно также прямо пропорционально току.

Там зависимость от температуры.У IGBT она выражена по ярче.

Пришла плата синуса.Подскажите какую плату EG впаивать какая лучше и какая разница между ними?

wodynoi пишет: Пришла плата синуса.Подскажите какую плату EG впаивать какая лучше и какая разница между ними?

Обе платы "левые" (не оригинал EGS002), но синяя из-за танталовых конденсаторов надёжнее должна быть.
