Инвертор синус 50 Гц своими руками

graffaw пишет: .

SMD керамика в питание прямо под микруху не влезла? И вообще без второго слоя рискованно по-моему.

Zond пишет: А как IR2010 изоляцию будут держать она у них 200в

Через БЖТ, естественно.
А как 2113 и 600-вольтовые ключи будут держать выбросы от молний и отключения индуктивной нагрузки (до 4 кВ по ГОСТ на сетевую электроэнергию)?

На фото 3 ирки 2010 с али и 2 (справа) 2113 из EGS002 с таобао магазина егмикры.
У всех в кружочке гравировка malaysia и цифры отличаются.
Неужто фуфло так тщательно маркируют?

MegaVolt пишет:

someuser пишет: А нормальные 2010 чем отличаются?

маркировкой

Чего-то я сравнивал-сравнивал и отличий от даташита не нашёл.
Почему тогда долго работавшие IR2113 с егмикровской оригинальной платы и уникальным 5-значным номером сзади не соответствуют даташитному стандарту?
Может его меняли много раз для разных лет и фабрик?

В Китае оригиналов купить большое искусство. В основном все корявое но вот кстати зря вы об их левых запчастях так плохо отзываетесь работают и не плохо хоть и надписи кривые и маркировка не соответствует заводской. Хотите оригиналов заказывайте у серьезных фирм.

someuser пишет: Чего-то я сравнивал-сравнивал и отличий от даташита не нашёл.
Почему тогда долго работавшие IR2113 с егмикровской оригинальной платы и уникальным 5-значным номером сзади не соответствуют даташитному стандарту?
Может его меняли много раз для разных лет и фабрик?

на оригинальных маркировка нанесена лазерной технологией, а на кустарных нанесена краска.Проверяется элементарно - берешь кисточку (щетку) смоченную в спирте и протираешь маркировку м.с. Если "слезла" то "бинго"...

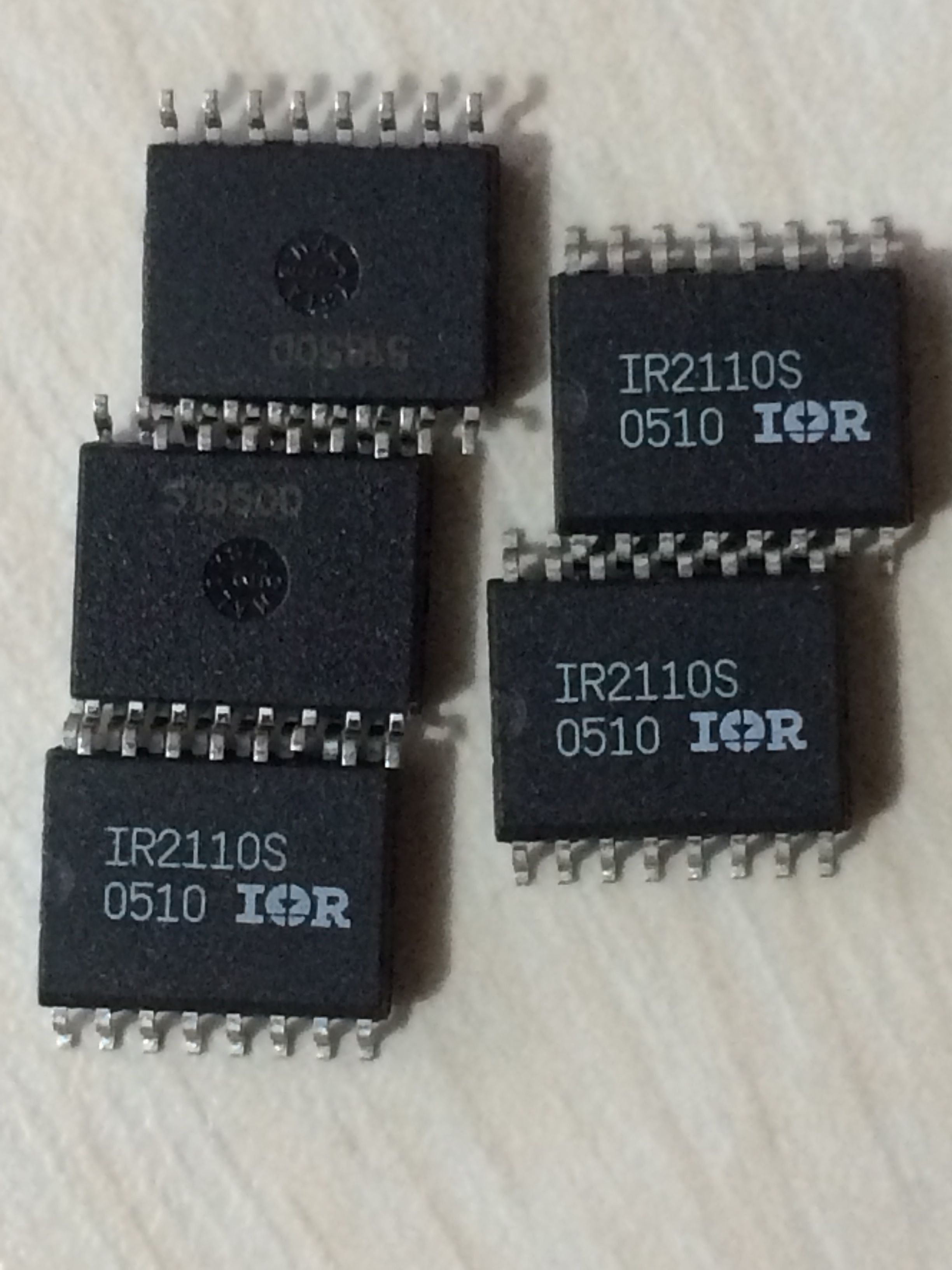

Вот такие брал у человека, распродавал старые запасы, не с али.

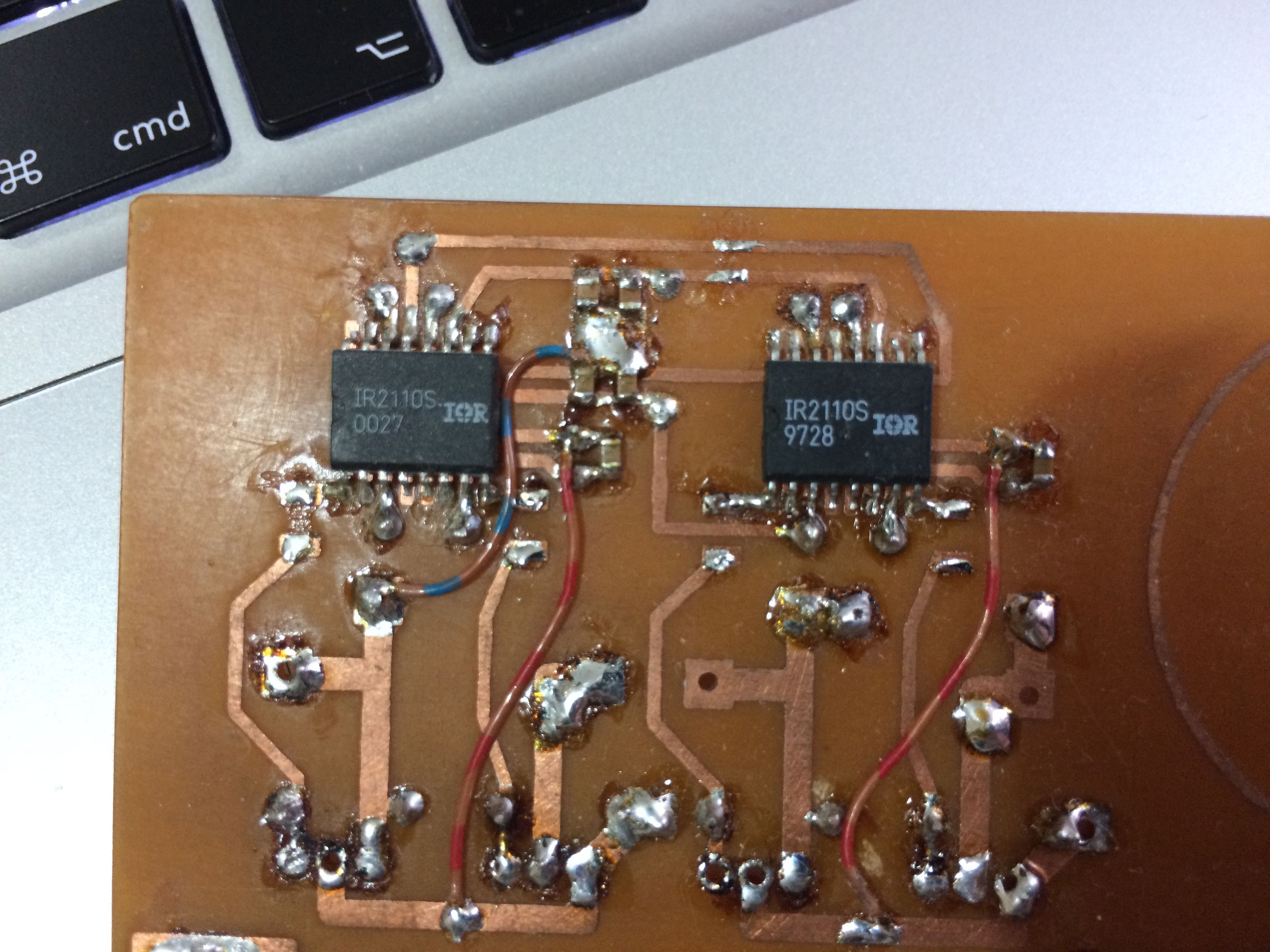

На плате стоят, брал в ЧИПе в 11 году.

Максим Владимирович пишет: Проверяется элементарно - берешь кисточку (щетку) смоченную в спирте и протираешь маркировку м.с. Если "слезла" то "бинго"...

Не слезает от спирта. Но на одной ИМС из пяти надпись кривая, высоко нанесена относительно других.
Может 4 хорошие микрухи продавец "разбавил" плохой?

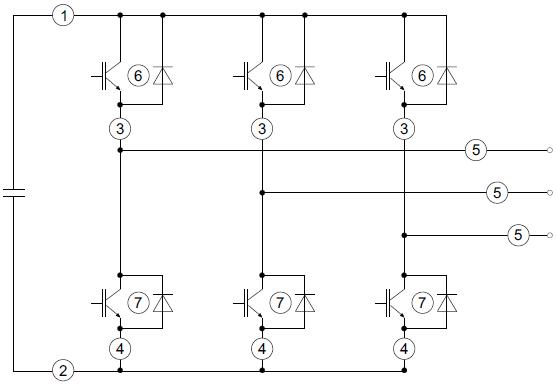

P.S. про способы измерения перегрузок - в точках 4 (Rdson ключей или резисторный шунт) больше информации о токах, чем в точках 5 (через нагрузку и трансформатор тока).
Третью стойку моста можно опустить для ясности, получится обычный однофазный мост.



www.powerguru.org/fault-current-detectio...-converter-circuits/

Efisher, а что Вам не нравится? У Вас КПД больше 100% - радуйтесь, что ухватили свободную энергию за хвост

А на выходе переменка или постояннка?

В общем вот что получается, хх 20 ват.

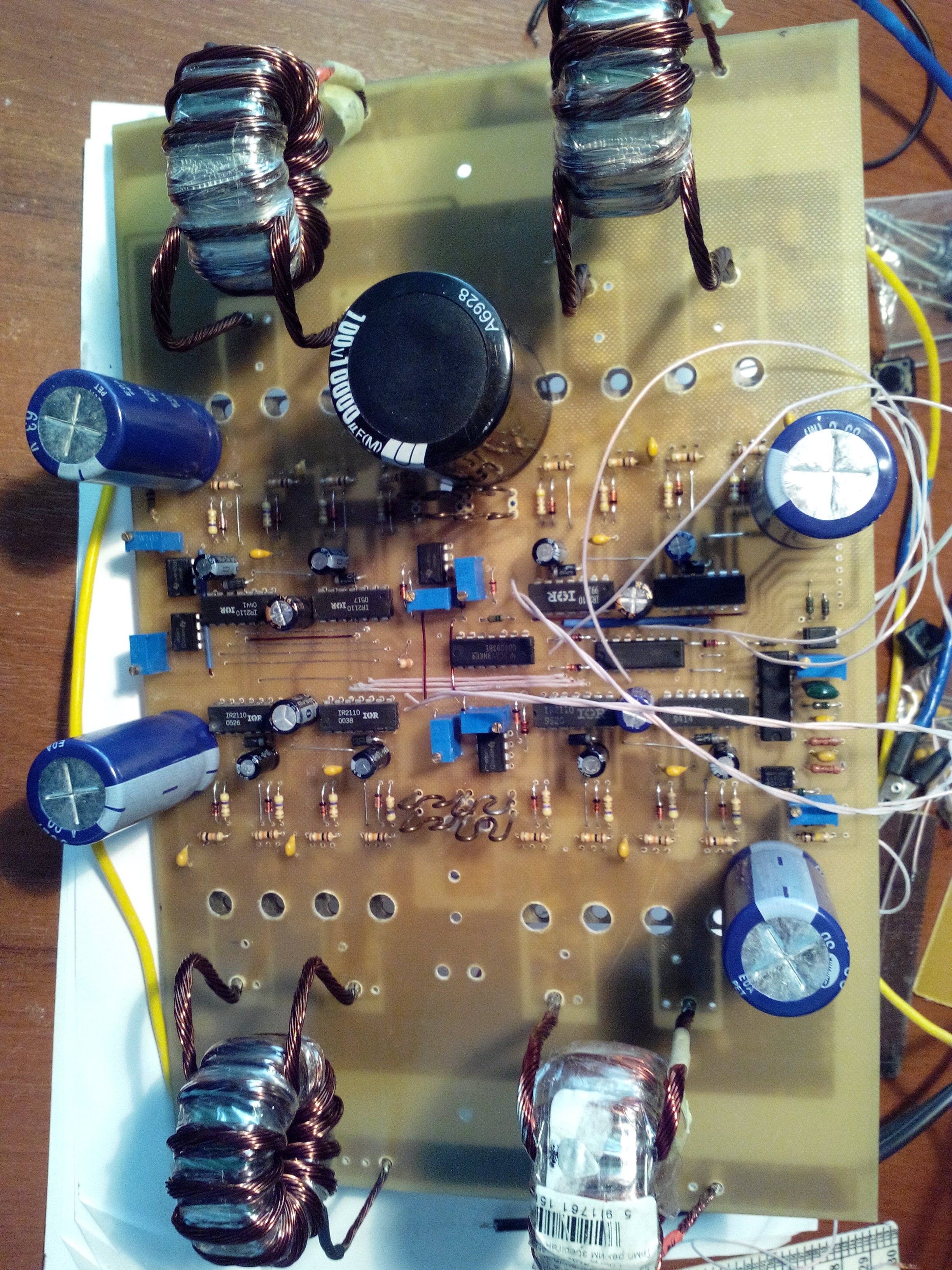

Вот, что получается. Пока такая плата с трансами. Все пока на соплях.

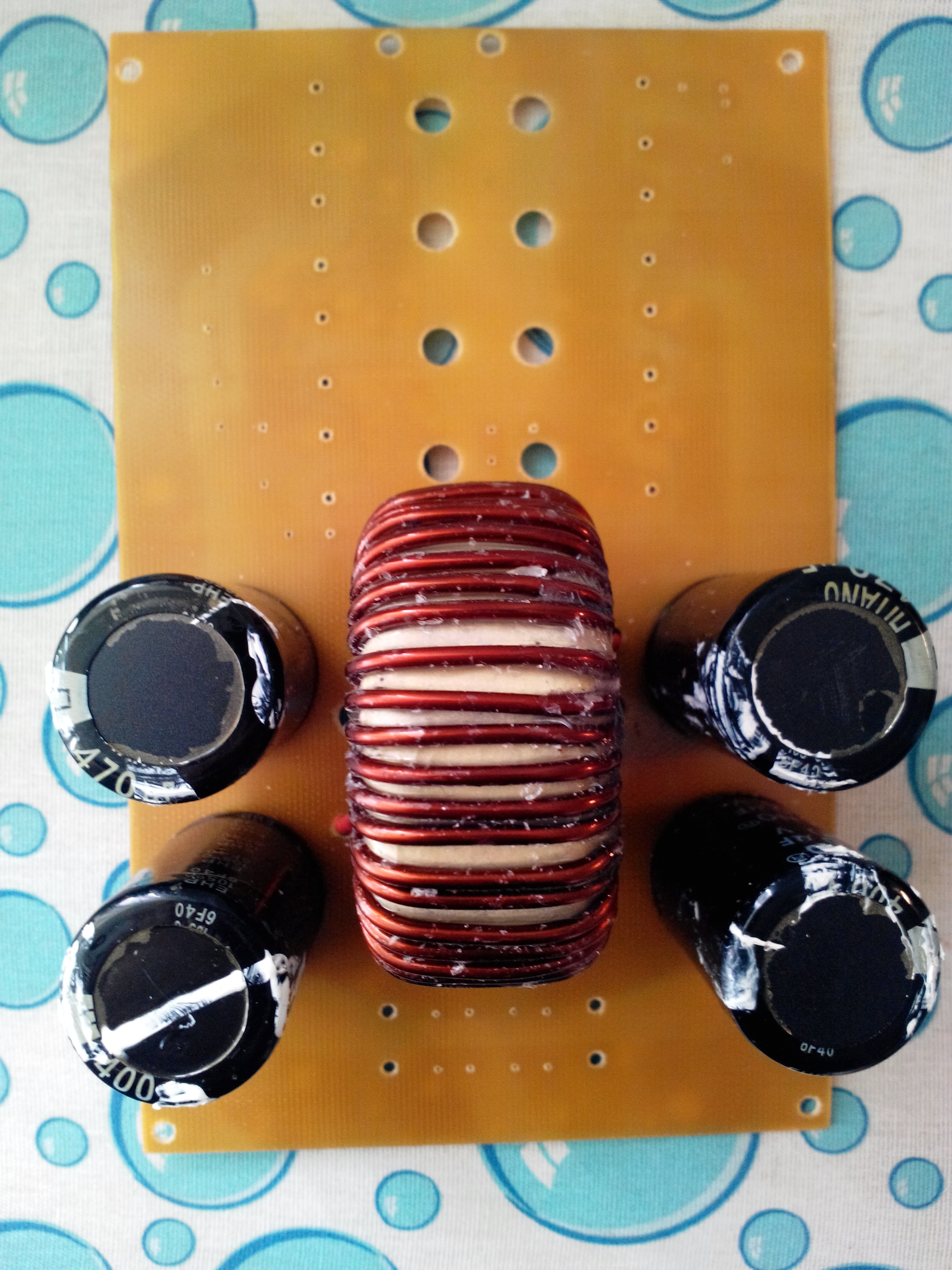

Еще. Делаю такой фильтр по 330В.



На 3кВт хватить ли 4 кондея 470 мкф на 400В?
Или может 3 хватить?
