Инвертор синус 50 Гц своими руками

Эталон+ пишет: на ег есть режим без плавного пуска смотри даташит

Не отключение плавный пуск а именно максимально минимизировать. В идеале регулировать время нарастания выходного напряжения.

нет такого режима у ег

Спасибо.

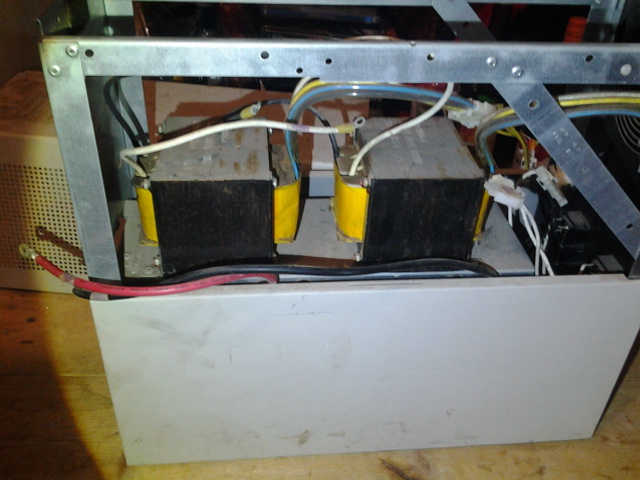

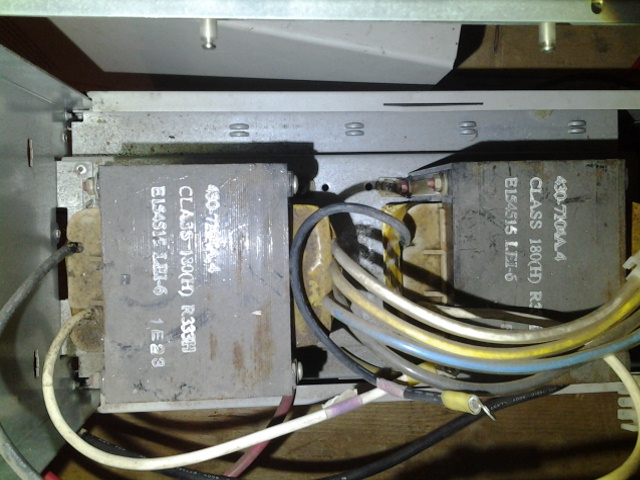

Что скажете эа эти трансы, от смарт упс 3000, там 2 транса, первички соеденены последовательно на 48в, а вторички паралельно.

aleks1270 пишет: при отключении сети внутреннее реле переключает нагрузку на транс от EG и запускает саму EG как минимизировать время плавного пуска до минимума, любое устройство успевает вырубится.

Попробуйте держать EG всегда "под парами" (с включенной тактовой частотой), но с отключенными драйверами (по входу SD) и обманутыми обратными связями по I & U.

Или онлайн режим сделайте, совсем без реле: выпрямитель - аккумулятор - синусонарезатор.

Dir пишет: Подскажите для бжт трансформатор тока на кольце 2500 проницаемостью можно намотать?

Если это проницаемость железа или пермаллоя, то можно, а феррит разумных размеров от 50Гц войдёт в насыщение.
Для БЖТ схем контроль только выходного переменного тока не может спасти ключи от всех аварийных токовых перегрузок.

Да. Это обычный феррит. Контролировать тт будет по первичке БЖТ. Может на тт кольцо из альсифера поставить или распыленного железа?

Еще вопрос. На выходной мост ДЦ-ДЦ 320В и 3кВт хочу поставить диоды HER507 по 3 шт. в паралель. Пойдет?

Dir пишет: Контролировать тт будет по первичке БЖТ. Может на тт кольцо из альсифера поставить или распыленного железа?

Можно, но зачем?
Короткое гугление про феррит укрепило моё мнение, что чем высокочастотнее материал, тем хуже у него Bмакс и на 50Гц его ставить разорительно:
soundbarrel.ru/pitanie/trans_toka.html
radiokot.ru/forum/viewtopic.php?p=1638976#p1638976

Для 50Гц обычное железо ставят и готовых таких трансов тучи.
el.ru/catalogue/power-supply-systems/7/30

Но если фирма egmicro ставила резисторный датчик (шунт), значит он спасёт не только от выходных перегрузок, но и от сквозного тока через любую стойку моста.
Если хочется исключить резисторные нагреватели, то надо повертеться.

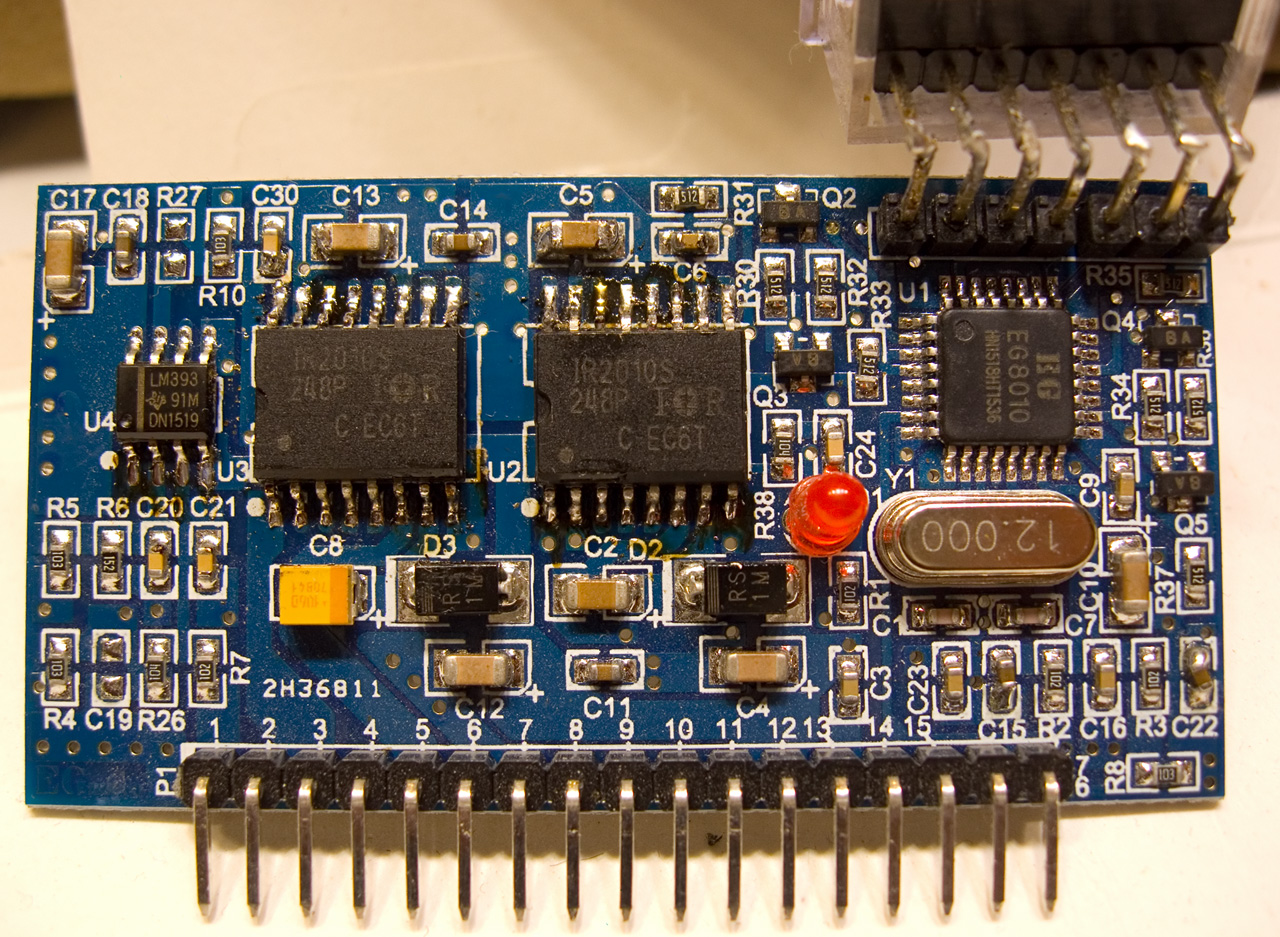

Как я на фото поменял IR2113 на IR2010 с алиэкспресса, а они из одной ленты уже с разными надписями. И это только первый этап повышения надёжности, без съёма напряжения с открытых нижних транзисторов.
Пока те дрова работают, но полной нагрузки не давал ещё.
Снизу корпуса в кружочке чего-то выгравировано, но на всех микрухах одинаковое.
Фуфло или нет?

Dir пишет: На выходной мост ДЦ-ДЦ 320В и 3кВт хочу поставить диоды HER507 по 3 шт. в паралель. Пойдет?

Если их подобрать сначала по прямому напряжению, чтоб <1% отличались и впаять в общие латунные пластины на аноде и катоде (максимизировать тепловой контакт между всеми кристаллами, как иногда извращались в дешёвых китайских БП), то пойдут. А что, MUR860 и т.д. совсем нет?

someuser пишет:

Dir пишет: Контролировать тт будет по первичке БЖТ. Может на тт кольцо из альсифера поставить или распыленного железа?

Можно, но зачем?
Короткое гугление про феррит укрепило моё мнение, что чем высокочастотнее материал, тем хуже у него Bмакс и на 50Гц его ставить разорительно:
soundbarrel.ru/pitanie/trans_toka.html
radiokot.ru/forum/viewtopic.php?p=1638976#p1638976

Для 50Гц обычное железо ставят и готовых таких трансов тучи.
el.ru/catalogue/power-supply-systems/7/30

Но если фирма egmicro ставила резисторный датчик (шунт), значит он спасёт не только от выходных перегрузок, но и от сквозного тока через любую стойку моста.
Если хочется исключить резисторные нагреватели, то надо повертеться.
Как я на фото поменял IR2113 на IR2010 с алиэкспресса, а они из одной ленты уже с разными надписями. И это только первый этап повышения надёжности, без съёма напряжения с открытых нижних транзисторов.
Пока те дрова работают, но полной нагрузки не давал ещё.
Снизу корпуса в кружочке чего-то выгравировано, но на всех микрухах одинаковое.
Фуфло или нет?

Dir пишет: На выходной мост ДЦ-ДЦ 320В и 3кВт хочу поставить диоды HER507 по 3 шт. в паралель. Пойдет?

Если их подобрать сначала по прямому напряжению, чтоб <1% отличались и впаять в общие латунные пластины на аноде и катоде (максимизировать тепловой контакт между всеми кристаллами, как иногда извращались в дешёвых китайских БП), то пойдут. А что, MUR860 и т.д. совсем нет?

ирки фуфельные жди сквознячка

vladmir67 пишет: ирки фуфельные жди сквознячка

Так у них антисквозняковая схема внутри должна быть, в отличие от 2110/2113 и защит на ТТ.
А нормальные 2010 чем отличаются?

someuser пишет:

vladmir67 пишет: ирки фуфельные жди сквознячка

Так у них антисквозняковая схема внутри должна быть, в отличие от 2110/2113 и защит на ТТ.
А нормальные 2010 чем отличаются?

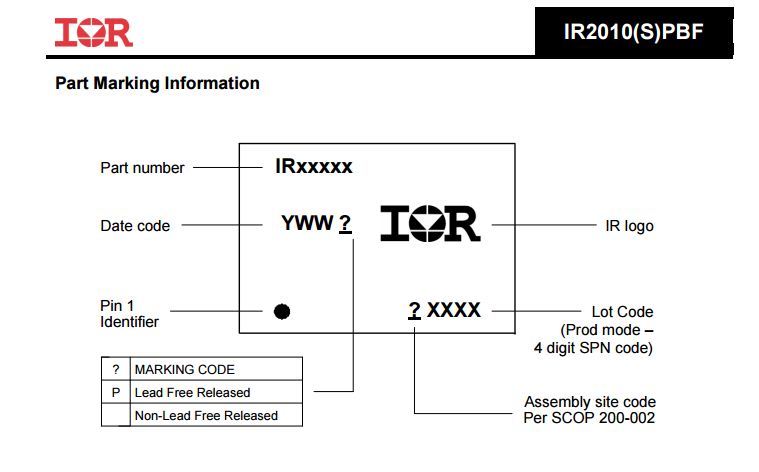

маркировкой

MegaVolt пишет:

someuser пишет:

vladmir67 пишет: ирки фуфельные жди сквознячка

Так у них антисквозняковая схема внутри должна быть, в отличие от 2110/2113 и защит на ТТ.
А нормальные 2010 чем отличаются?

маркировкой

А как IR2010 изоляцию будут держать она у них 200в
