Инвертор синус 50 Гц своими руками
Zond пишет: Подскажите как правильно выключать егешку если конденсаторы по 350в заряжены при выключении дросель издает потрескивание если выключение с нагрузкой то отключается без треска как правильно???
разряжать их мощным резистором 4-5 ом .при выключении чтоб резик коротил кондеры
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

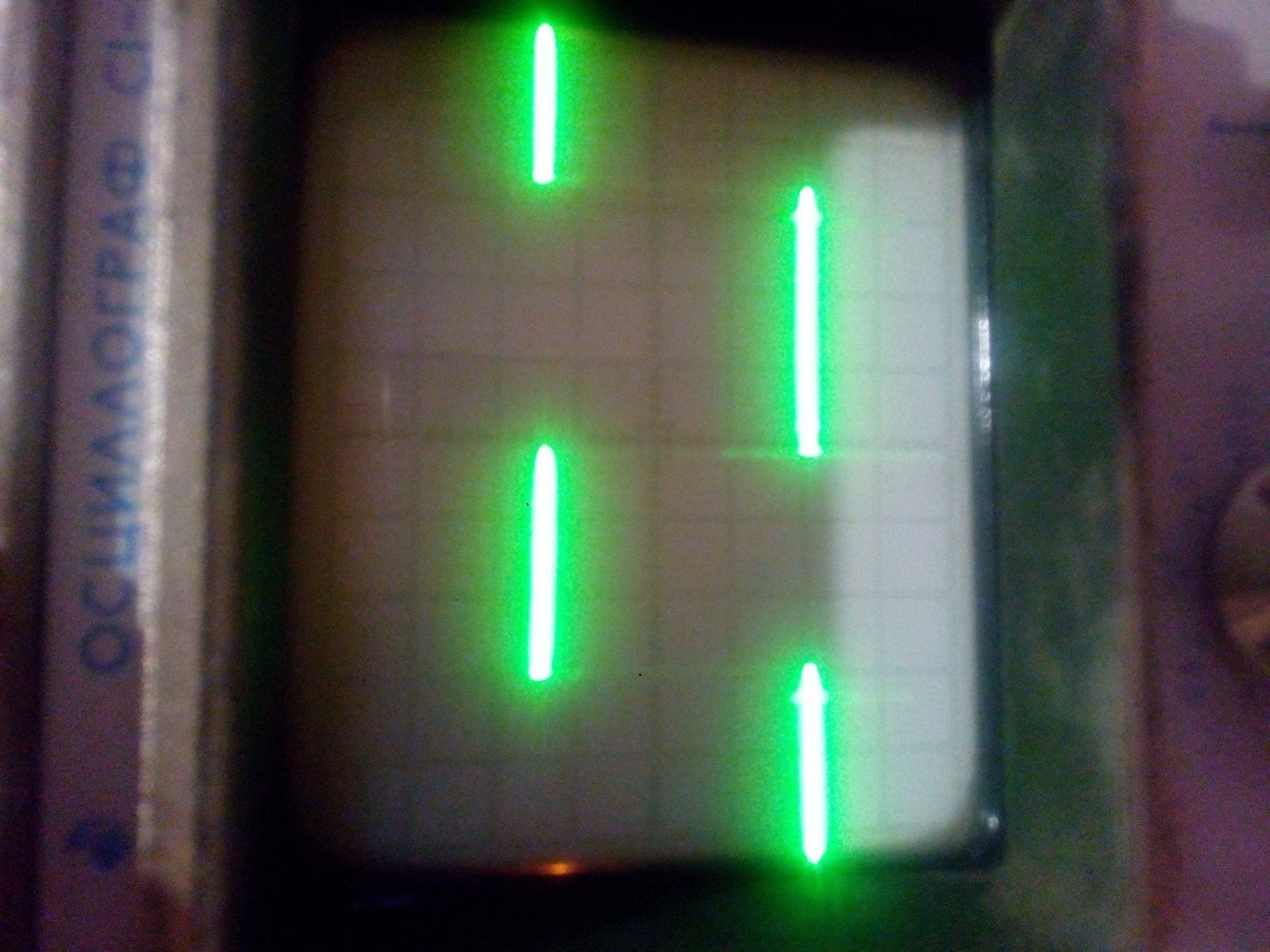

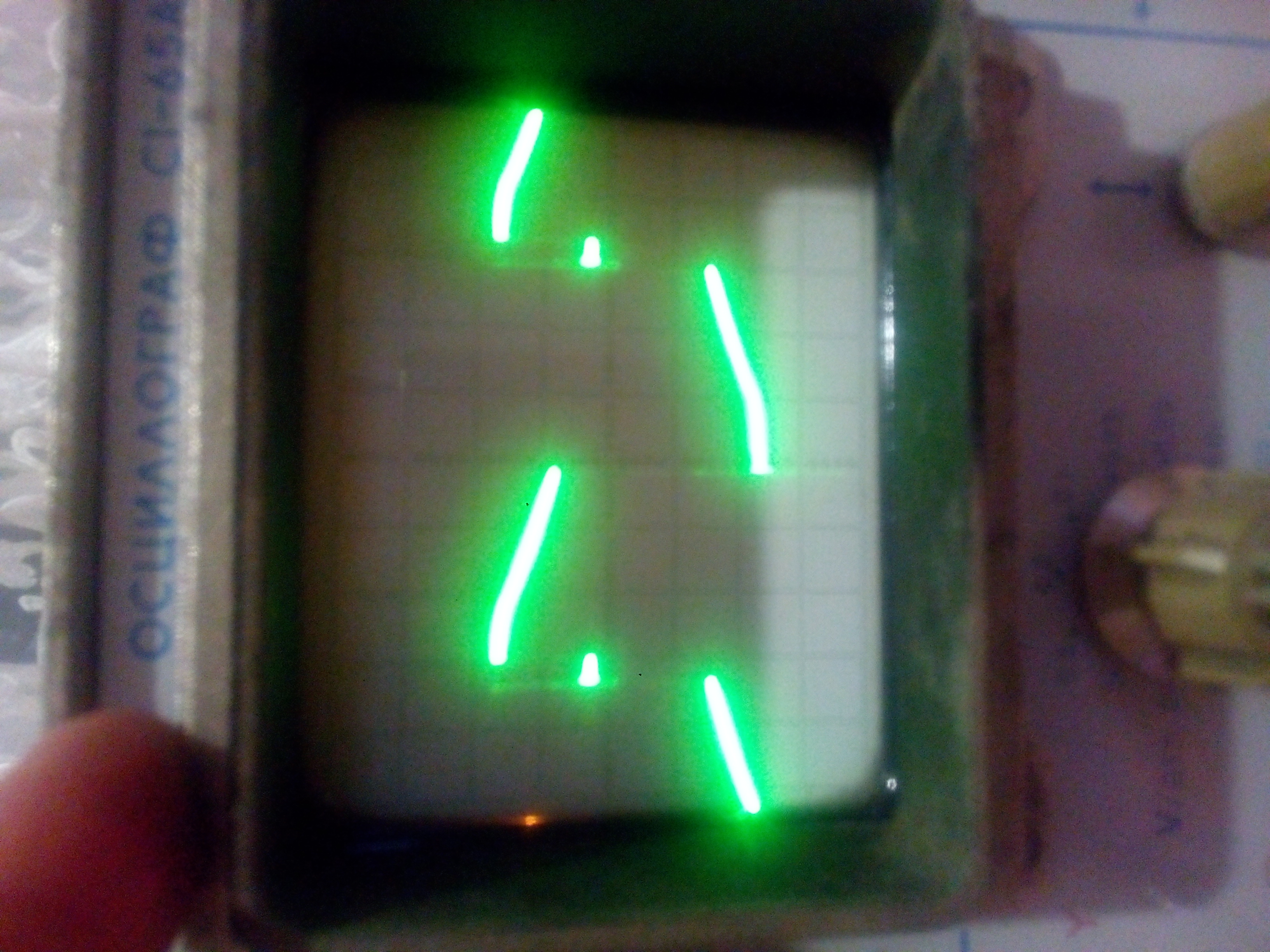

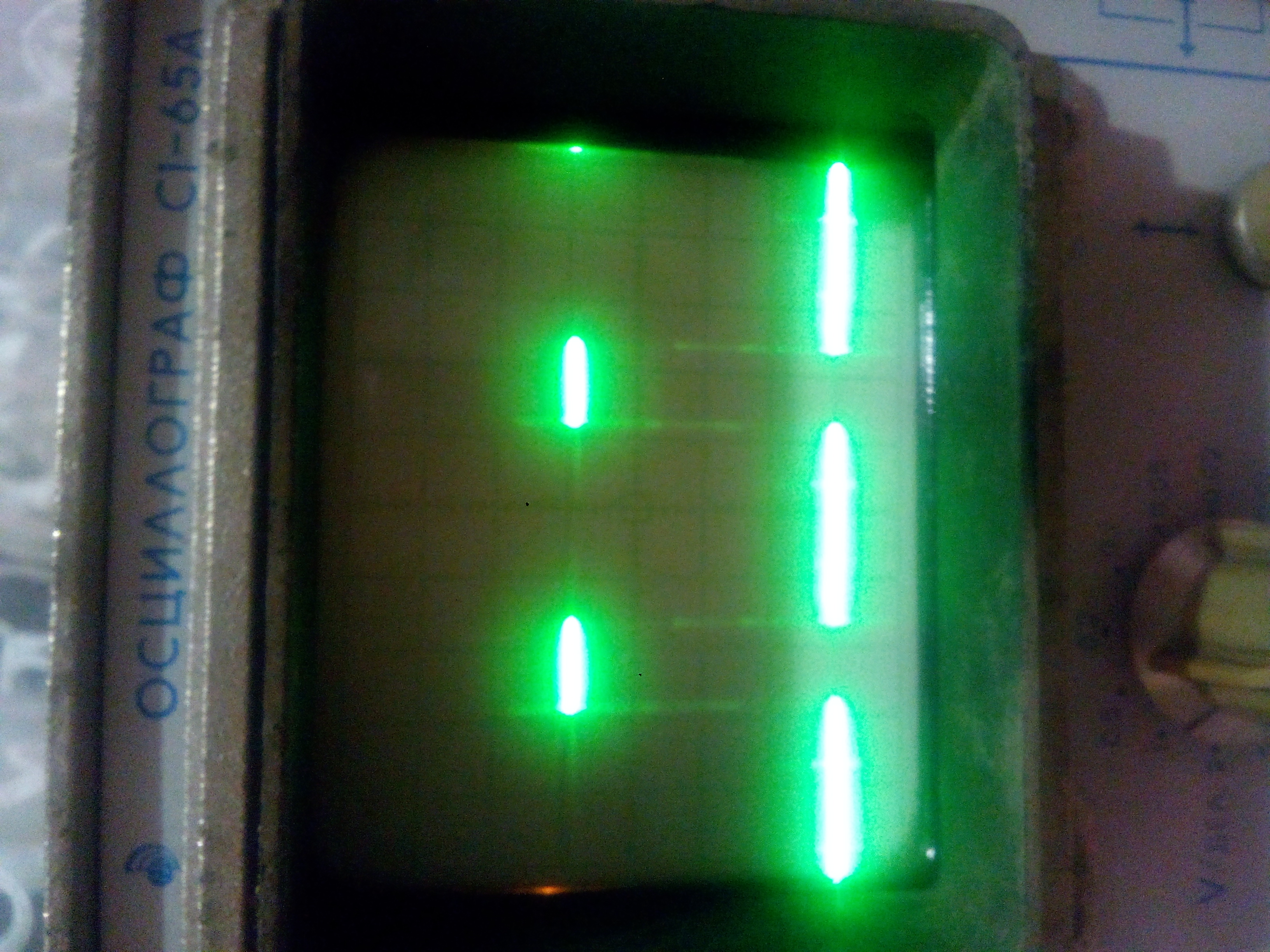

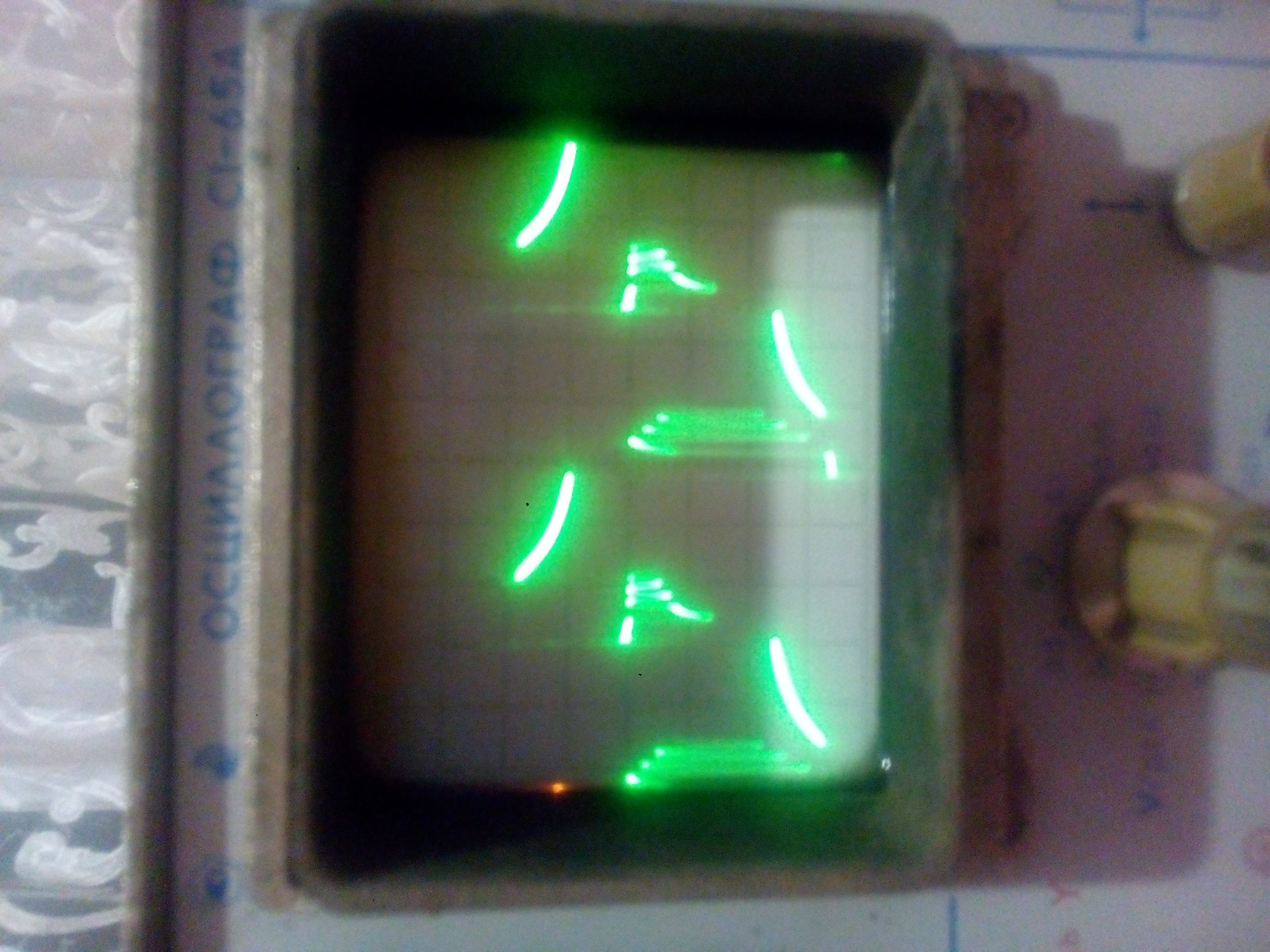

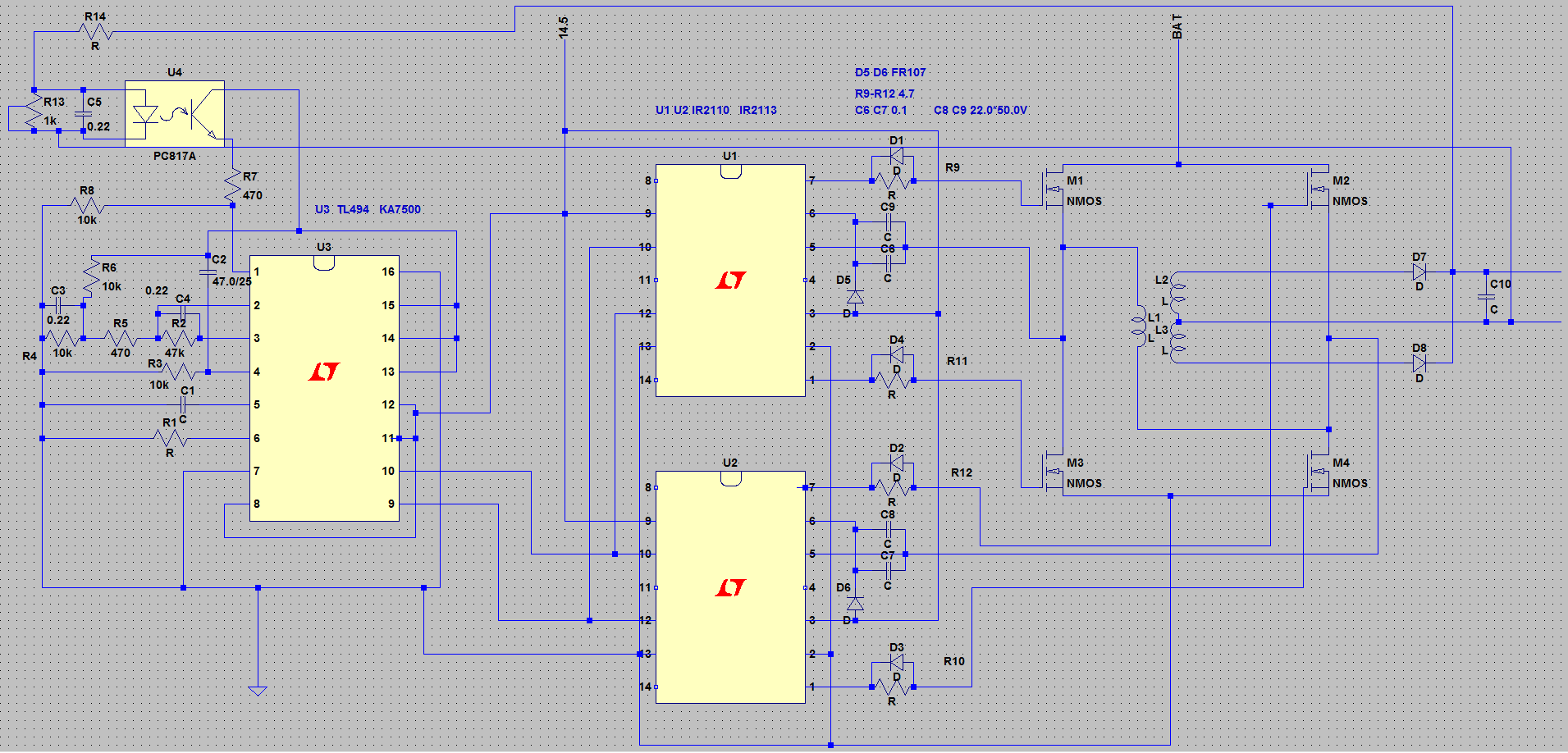

В схеме брак.Mishanya1 пишет: У меня вот такое у дс-дс на затворах транзисторов. Ир 2110 тож с али может брак?
"9 и 10 лапа 494 не имеет резистора утечки на землю, а входной ток 2110 от 20 до 40мка. тоесть высокий уровень там появится...а вот низкий..."
radiokot.ru/forum/viewtopic.php?p=2962961#p2962961
И полевикам ставить антистатический и т.д. резистор с затвора на землю не дураки придумали.
Дросселя выходного нет тоже.
И вообще форум этот жутко тормозной и чайниковский.
Более матёрые электронщики сидят на казусе, электрониксе, паяльнике и др. норм. форумах.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Yuriy пишет: На плате место для двух E55.
В даташите EG рекомендуется 3,3 мH. Но если снизить до 2мH , то аж целых 850 Ватт для резистивной нагрузки выжать можно.
С зазором 4,5 мм , с намотанной под завязку катушкой E55 , для 2мН из этого дросселя можно выжать максимальный ток намагничивания 5.6А.
В пике 320В / 5,6 = 57 Ом. Для среднего 220В получиться 850 Ватт.
Если как пишут в даташите намотать 3,3 мН - то из двух E55 можно выжать , аж целых 530 Ватт.
Если грузить выше - дроссель входить в насыщение, его сопротивления по переменному току равно пассивному сопротивлению - без средств защиты силовые транзисторы "вылетают
Опять те же грабли на дороге! В даташите EG рекомендуется 3,3 мH. Это для киловатника. Я не однократно указывал , если собираете не отходите от схемы, Если хотите мощнее, то индуктивность должна быть в пределах 1--1,3мH. и никакого насыщения. иначе последствия будут не обратимы.
Если боком приделать на плату два E65 по 2 uH то целых 1300 Ватт выжать можно.
Это только для активной нагрузки, если нагрузка реактивная то дела еще хуже.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
На форуме чайников Lensk1964 утверждает, что БЖТ инвертор свыше киловатта нельзя сделать, а микроарт делает 18-20 кВт и гарантию 2 года даёт.nik23111 пишет: что ты мутишь всё там прекрасно работает и народу много повторило и я сам тоже всё прикрасно
С бутстрепным драйвером IRS2186 без гальв. развязки от проца.
Другой говорит, что панельки нельзя ставить, а я десятки схем с панельками знаю, которые 10 лет работают без сбоев.
Socket 478 посмотрите, если не верите. Там как раз токи 1-2А на каждый силовой вывод.
а может ещё весь ютуб пересмотреть? 100 жизней не хватитnik23111 пишет: народ читайте форум весь.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
someuser пишет:
На форуме чайников Lensk1964 утверждает, что БЖТ инвертор свыше киловатта нельзя сделать, а микроарт делает 18-20 кВт и гарантию 2 года даёт.nik23111 пишет: что ты мутишь всё там прекрасно работает и народу много повторило и я сам тоже всё прикрасно .народ читайте форум весь.
Другой говорит, что панельки нельзя ставить, а я десятки схем с панельками знаю, которые долго проработали без сбоев.
Я зто го не утверждал, Читайте внимательно, хоть 10000000Вт делайте только ни чего хорошего не получится,
Я прикрепил целых три страницы текста прочитайте. Кто хочет пусть покупает в микроарте, Я в микроатре продукцию покупал ещё в 90х годах только счастья не увидел.
Включайте мозги Господа и не слушайте ни кого и меня тоже, научитесь анализировать, тем более Эталон многое разжевал. Перечитайте и пересмотрите.
30 лет Вас дуют, всякое Г --НО Втюхивают опустошая карманы и ни чему жизнь не учит. Завтра подкинут схемку на лампе Ильича разрисуют и Вы в драку скупите все лампы по цене золота.
20 кв от 12в Перевести в Амперы??? Про ЕПД нет смысла заикаться , А потом у мощных 12 вольтовых фирменных совершенно другие частоты и конструкция трансов, вдомашних условиях такой транс ни кто не сделает,
Там частоты выше 400кГц, а транс намотан шиной НО!!!! ???!!!! НО НО Не одна обмотка на другую, а одна над другой, Попробуйте шину гнуть не по плоскости а по ребру Если у Вас это получится то дерзайте.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
P/S Панельки в силовой электронике-ЗЛО! Заруби на своем "шнобеле" эту информацию на всю жизнь ! Их удел логика, и другие м.с в слаботочных цепях.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
соберите по любой выше приведённой схеме не вникайте и всё заработает.
Можно в гугле перевести, но понятно без перевода
сказано про перемычки, зависимость мйртвого времени и индуктивности, для разных схем, с трансом использовать ёмкость 4,7мкф.
Стоит напомнить, если применять транс при питании от 400в, первичку расчитывать не на 400в, а на 220в, в противнрм случае на ХХ выдаст 220в переменки, но при нагрузке будет уходить в защиту.
