Инвертор синус 50 Гц своими руками

Efisher
Вот мне интересно
с какой целью ты заглядываешь на эту ветку?
1- поделиться опытом
2- найти что то полезное для себя
3- потролить

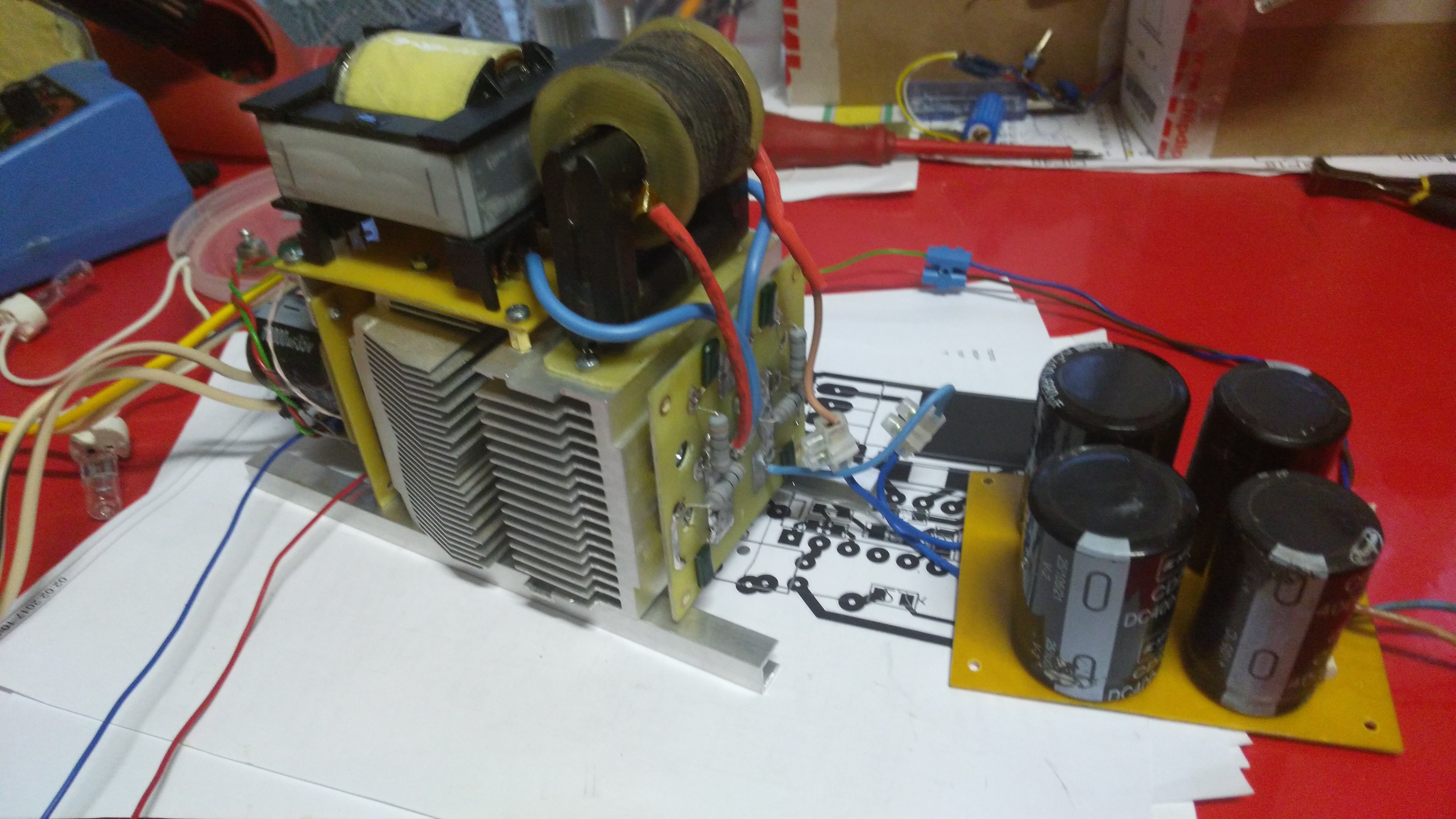

Сегодня закончил два модуля ДС ДС 24 на 175 в На 1,5квт каждый в в итоге результатом не очень доволен холостой ход двух преобразователей 500ма. с платой синуса 700-800 в остальном все гуд.





Тема стала чисто теоретической кучу умных или с виду умных людей. Сидят думками богатеют мол мы все знаем мы такие грамотные но мы мол ни чем не поделимся потому что жаба . И вообще делать ничего не стоит потому что дома на коленке это полное Г,,,,,...

А чтоб сделать инвертор надо нанять команду разработчиков а еще лучше институт.

Нет чтоб кто сделал готовое решение Выложил печатку схему рассказал какие моточные данные. Какое КПД получилось достоинства и недостатки.

А так всем конечно спасибо за помощь меня вроде устраивает хх в 700ма на 24 вольта Буду собирать все в корпус. Так как инвертор нужен в основном когда исчезает напряжение в сети для морозильника. А вообще как я понял низкое потребление получается введением режима сна но это уже все проще делать на МК. К сожалению сплит так и не удалось запустить отрабатывает зашита по ДС. Закажу себе токовые клещи с замером мгновенного максимального тока. Но визуально когда стартует сплит то свет аж мигает .

вот и я собираю на EG8010 +HCPL3120 со смещением в минус -5 +15 с раздельным питанием по 22вольта .в общем я проводил тесты и все работает четко синус чистенький красивый не что не мохрит все четко . жду когда STM будет готова

Это плата для БЖТ ?? Какая мощность ? Какой получился ток холостого хода????

схема с поста #72591 рабочая!
а Вы фишер если не умеете читать схемы не пудрите мозги людям!
внимательно смотрите!
потом уже высказывайте свое мнение!

Zond пишет: Сегодня закончил два модуля ДС ДС 24 на 175 в На 1,5квт каждый в в итоге результатом не очень доволен холостой ход двух преобразователей 500ма. с платой синуса 700-800 в остальном все гуд.






транс рассчитывал по проге старичка ?

у меня дс-дс на ЕЕ65 ТРАНСАХ 4 ТРАНСА ХАВАЮТ С УПРАВЛЕНИЕМ И С ЗАЩИТОЙ 45-50ма . так вот если мотал строго по проге то получаешь большей хх и хреновый кпд . надо отталкиватся от того что прога насчитала и добавлять витки

Zond пишет: Это плата для БЖТ ?? Какая мощность ? Какой получился ток холостого хода????

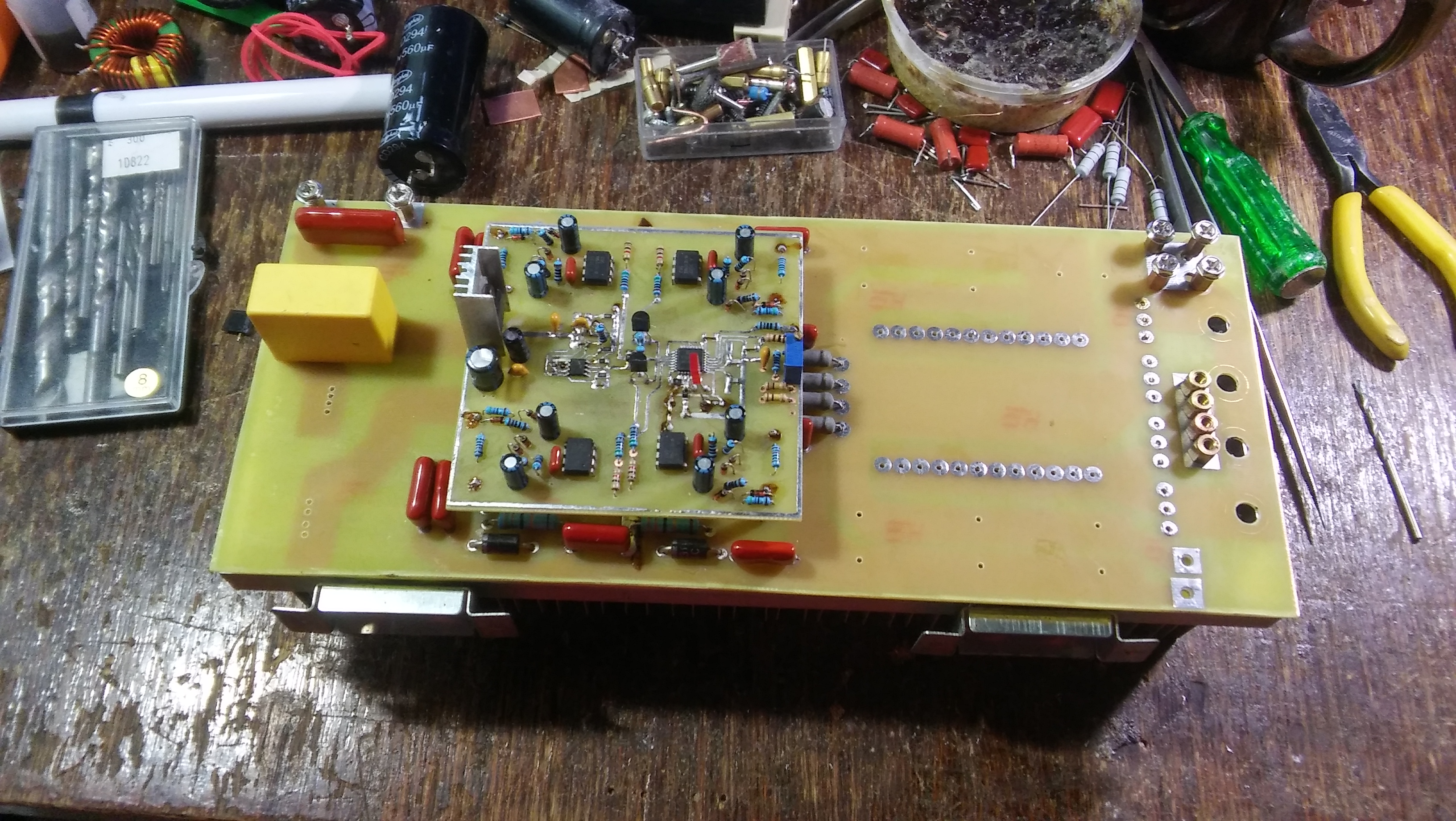

эта плата 2 в одном там часть формирователя синуса с силовой частью и выпрямитель с кондерами и дросселем вход 350в выход220 в


ток хх не замерял ю. мощность 2000ватт больше не надо

транс рассчитывал по проге старичка ?

у меня дс-дс на ЕЕ65 ТРАНСАХ 4 ТРАНСА ХАВАЮТ С УПРАВЛЕНИЕМ И С ЗАЩИТОЙ 45-50ма . так вот если мотал строго по проге то получаешь большей хх и хреновый кпд . надо отталкиватся от того что прога насчитала и добавлять витки[/quote]

Да транс рассчитал по программе старичка. попробую чуть поднять частоту. посмотрю как повлияет на хх этот модуль переделывать уже не буду. КПД получился 90-92 процента. Вот ток холостого хода конечно не малый хотя как сказать покупной инвертор на 1 квт жрет почти 1 ампер.

Я пребывал мотать большое кол витков тогда холостой ход небольшой а вот с сердечника много не снимешь начинает проседать напряжение. Были два ЕТД 59 вот и решил сделать на них.

Zond пишет: транс рассчитывал по проге старичка ?

у меня дс-дс на ЕЕ65 ТРАНСАХ 4 ТРАНСА ХАВАЮТ С УПРАВЛЕНИЕМ И С ЗАЩИТОЙ 45-50ма . так вот если мотал строго по проге то получаешь большей хх и хреновый кпд . надо отталкиватся от того что прога насчитала и добавлять витки

Да транс рассчитал по программе старичка. попробую чуть поднять частоту. посмотрю как повлияет на хх этот модуль переделывать уже не буду. КПД получился 90-92 процента. Вот ток холостого хода конечно не малый хотя как сказать покупной инвертор на 1 квт жрет почти 1 ампер.

Я пребывал мотать большое кол витков тогда холостой ход небольшой а вот с сердечника много не снимешь начинает проседать напряжение. Были два ЕТД 59 вот и решил сделать на них.[/quote]


неправильно считал

Zond . какой у вас мощности сплит ? не давно проверял запускал сплит 1,2 kw, на инверторе 12v220 3kw пусковой 6 kw ,
