Инвертор синус 50 Гц своими руками
Нет! За счет изменения длительности импульса!prototup13@yandex.ru пишет:
стабилизация происходит за счет изменения частоты ?aleks1270 пишет: Эт всеьхорошо, но нет ответа на главный вопрос, почему в режиме стабилизации начинают грется транзисторы при малой нагрузке. Управление затворами незавалены, ток маленький по питанию, по инпульсам он понятное дело доходит до 25-40а но для 2х ключей 110а это разплюнуть. Сопротивление канала 2мОма.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Нет, за счет шима.prototup13@yandex.ru пишет:
стабилизация происходит за счет изменения частоты ?aleks1270 пишет: Эт всеьхорошо, но нет ответа на главный вопрос, почему в режиме стабилизации начинают грется транзисторы при малой нагрузке. Управление затворами незавалены, ток маленький по питанию, по инпульсам он понятное дело доходит до 25-40а но для 2х ключей 110а это разплюнуть. Сопротивление канала 2мОма.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Главный вопрос без стабилизации транзисторы чуть теплые, даже холодные при 120ватах
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Это шим, частота остается той же , меняется ширина инпульса. Такой ___[]____ или такой ___[===]_ но вэ то все например в 10 делениях по ослу, 10 делений равна 30кГц.prototup13@yandex.ru пишет: а когда на 12 вольтовый дс-дс прибавляеш питание 13-14-20 слышно как прибавляется частота .или я шим слышу?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Uси и ток стока на шунте. Времена включения выключения Uси никуда не делись и они при малой нагрузке могут греть транзисторы. С увеличением
нагрузки часть энергии при переключении уходит в нагрузку и нагрев снижается. Все это очень индивидуально и зависит от схемы управления
Иногда бывает чтобы устранить такое явление необходимо фронта управления слегка завалить или ввести задержку между импульсами управления плечей. Практически попробуйте последовательно с разрядным диодом в цепи затвора поставить последовательно резистор 1-5 ом.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
1. Не увидел есть ли регулировка задержек между импульсами 0.5-2мкс или она аппаратная
2 У Вас два вида защит по току одна с задержками другая от трансформатора тока. Вы говорите что она аппаратная выполнена на логике или сразу заходит в контроллер
3. Из каких соображений выбирались времена задержек при перегрузках.
4. Может быть не стоит перегружать пользователя коэффициентами пересчета резисторных делителей и токов. Например подать необходимое калибровочное напряжение или ток нажать кнопку и контроллер сам его пересчитает и запомнит
5 Как будет происходить настройка параметров без индикатора или это невозможно
6. Присоединяюсь к просьбе о рестарте и КЗ
7. Какие драйвера управления 2110 или 2113
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
yurz пишет: Эталону Вы молодец очень быстро сделали плату . Теперь вопросы.
1. Не увидел есть ли регулировка задержек между импульсами 0.5-2мкс или она аппаратная
2 У Вас два вида защит по току одна с задержками другая от трансформатора тока. Вы говорите что она аппаратная выполнена на логике или сразу заходит в контроллер
3. Из каких соображений выбирались времена задержек при перегрузках.
4. Может быть не стоит перегружать пользователя коэффициентами пересчета резисторных делителей и токов. Например подать необходимое калибровочное напряжение или ток нажать кнопку и контроллер сам его пересчитает и запомнит
5 Как будет происходить настройка параметров без индикатора или это невозможно
6. Присоединяюсь к просьбе о рестарте и КЗ
7. Какие драйвера управления 2110 или 2113
1- задержка прошита в программе 1,6
2- По ТТ программно по шунту и аппаратно и программно
3- из личных)))
4- калибровка очень простая ничего персчитывать не надо
5-невозможно
6- рестарт ввели
7- 2110 или 2113 (кто хочет может ставить любые)
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

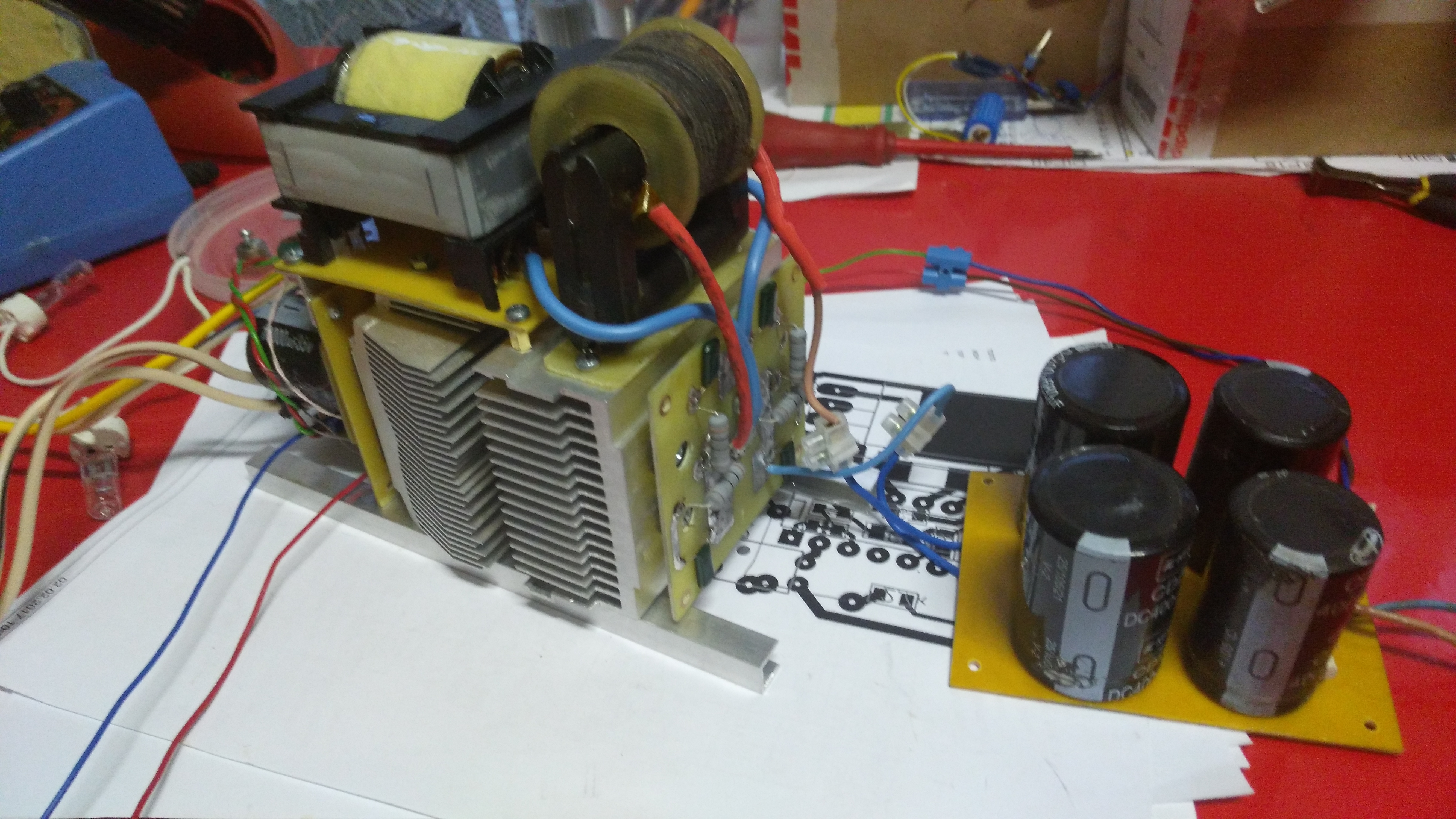

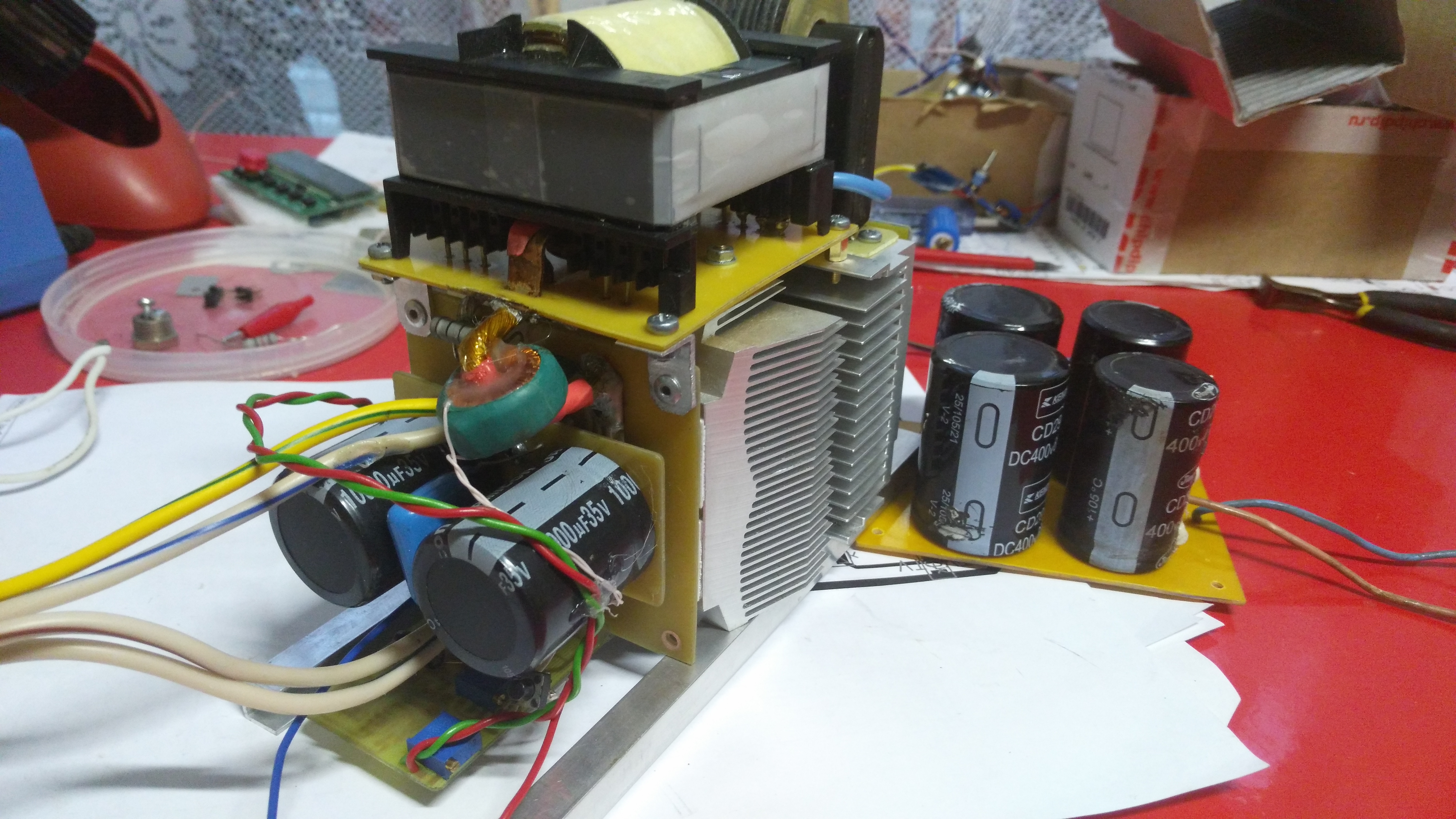

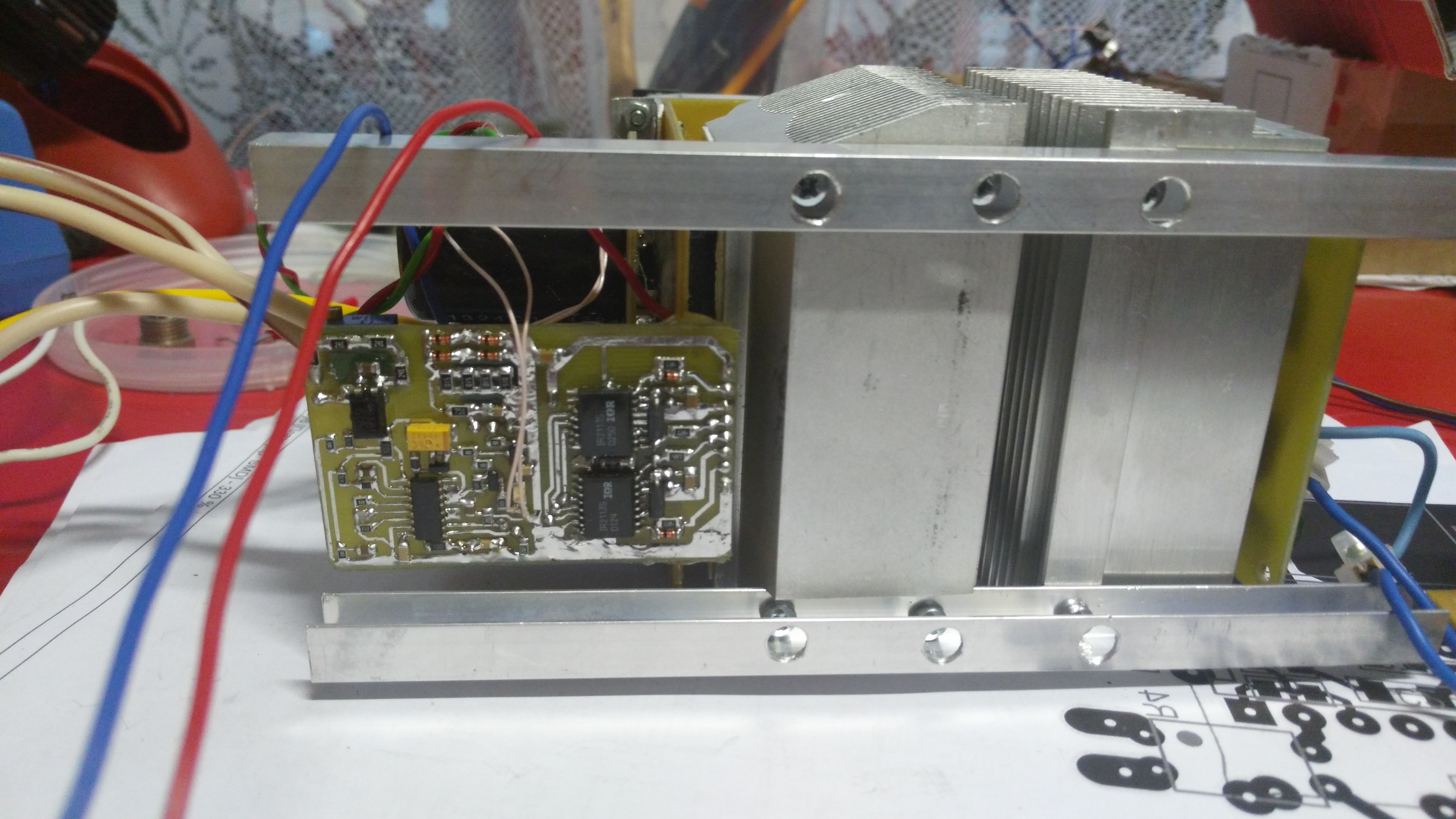

Былбы сквозняк вылетали бы транзисторы, к акб подключен через предохранитель 1,5кв проволка, на холостую и с максимальным шимом негреются, точно не сквозняк, 2х лучегого осла к сожалению нет.yurz пишет: aleks1270 скорее всего у Вас сквознячок. Возьмите двухлучевой осц. и посмотрите Uзи и Uси на нижних транзисторах. Можно сравнить двумя лучами
Uси и ток стока на шунте. Времена включения выключения Uси никуда не делись и они при малой нагрузке могут греть транзисторы. С увеличением
нагрузки часть энергии при переключении уходит в нагрузку и нагрев снижается. Все это очень индивидуально и зависит от схемы управления
Иногда бывает чтобы устранить такое явление необходимо фронта управления слегка завалить или ввести задержку между импульсами управления плечей. Практически попробуйте последовательно с разрядным диодом в цепи затвора поставить последовательно резистор 1-5 ом.
