Инвертор синус 50 Гц своими руками
Специалист может грамотно объяснить и если надо показать, доказать, и как ты заметил, только глупцы хвалятся 140 или сколько там на фотке у тебя.холостой ход.Efisher пишет: Дело в том,что без всякого железа для охлодителя,работает на 500 Вт.Только глупцы,могут бахвалиться 60 мА. Х.Х.Потому что грамотный специалист знает как их получить.Просто завысить частоту от оптимальной и потерять КПД.
Кстати ты начал сразу как бульдозер на травинку не разобравши давить, а сути незнаеш, 60 ма у маня получилось при 5 витках, а 95ма при 2 витках как по программе, так что думайте прежде чем сразу наезжать, я просто спросил намоточные данные, конечно я в любом случае буду ставить эксперементы, а ТЫ начал разводить полемику про индукцию, насыщение, давай начнем с простого, ЗАКОНА ОМА, и страниц через 100 флуда дойдем до сути.
Уважаемый Эталон прошу почистьть флуд в этой ветке, я тоже почистю свои сообщения, дабы другим людям было проще найти желаемое.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Эталон+ пишет:
Efisher пишет: Говорил уже по этому поводу.С потолка берет данные.Есть такое понятие-оптимальный ток намагничивания.Нам надо энергию с одной обмотки,перенести на другую с минимальными потерями.Там хорошо видно ток намагничивания у одного сердечника и у другого.
с какого потолка!?
хочешь по данным проги удачи)))
хочешь по нормальному чтобы было думай головой!
Господа перечитайте все 270 срт и не творите глупости.
1. В проге рисчёты не всё учитывают.
2. ну увеличите без мозгов витки в первичке, получите малый ХХ а дальше??? в утиль такой транс, ( запустите инв под нагр, просядет напруга и сработает защита, ни чего хорошего.
3. уже повторял не стоит брать ЕЕ65 при питании ниже 36в. ( выбор сердечника от напр питания есть золотое правило Первичка на ЕЕ или Ш должна содержать не менее 3х витков и не более 10. на торах идеал когда внутренняя сторона кольца полностью заполненна или с не большим зазором между витками) Прога расчитает и 2 витка и КПД..., в реальности совпадений не будет.
4. недавно ктото рекламировал большие колечки и утверждал что они луцше Шобразных. гдето ДА. но в ДЦ\ДЦ с питанием 12 -24в этоне так. Если в первичке витков мало, хоть косой хоть лентой мотайте, хоть и с виду всё кольцо покроется медью, всёровно получится восьмёрка, а значит часть магнитного потока будет направлена не в сердечник а??!!( на изменение магнитного потока земли шутка )
И расчёты проги козе в трещину.
Затрону ещё один момент с много мусоленной защитой, много вариантов заточены под ИР2110. Не в коем случае не суйте туда када тузик не сувал, кроме хлопков и дыма ни чего хорошего.
5. Тем у кого в карманах свободно суйте защиту на ЕГшку на туже лапу куда приходит сигнал после ШУНТА. так же через 10 кОм,
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Efisher пишет:
Значит мотаешь две первичные обмотки.Поехали дальше.Ток намагничивания на Е55-12.54 А.Грубо будем говорить,ток Х.Х.-1 А.У меньшего железа ETD49,ток намагничивания-6 А.Грубо говоря,ток Х.Х.-500 мА.Что бы привести к этому значению ток Х.Х на Е55,увеличиваешь в 5 раз первичную обмотку.Грубо говоря,привел Х.Х.-1 А.Кроме этого,если увеличил витки в 5 раз то и индуктивность увеличил в 20 раз.После этого,увеличишь и вторичку во столько же раз.Если не знаешь сколько витков на пуш-пул надо,то тем более Не знаешь что такое Ls.Поэтому готовь денег и по больше.aleks1270 пишет:
У тебя в расчетах МОСТ! а у меня как здесь ПУШ-ПУЛ со средней точкой.Efisher пишет:

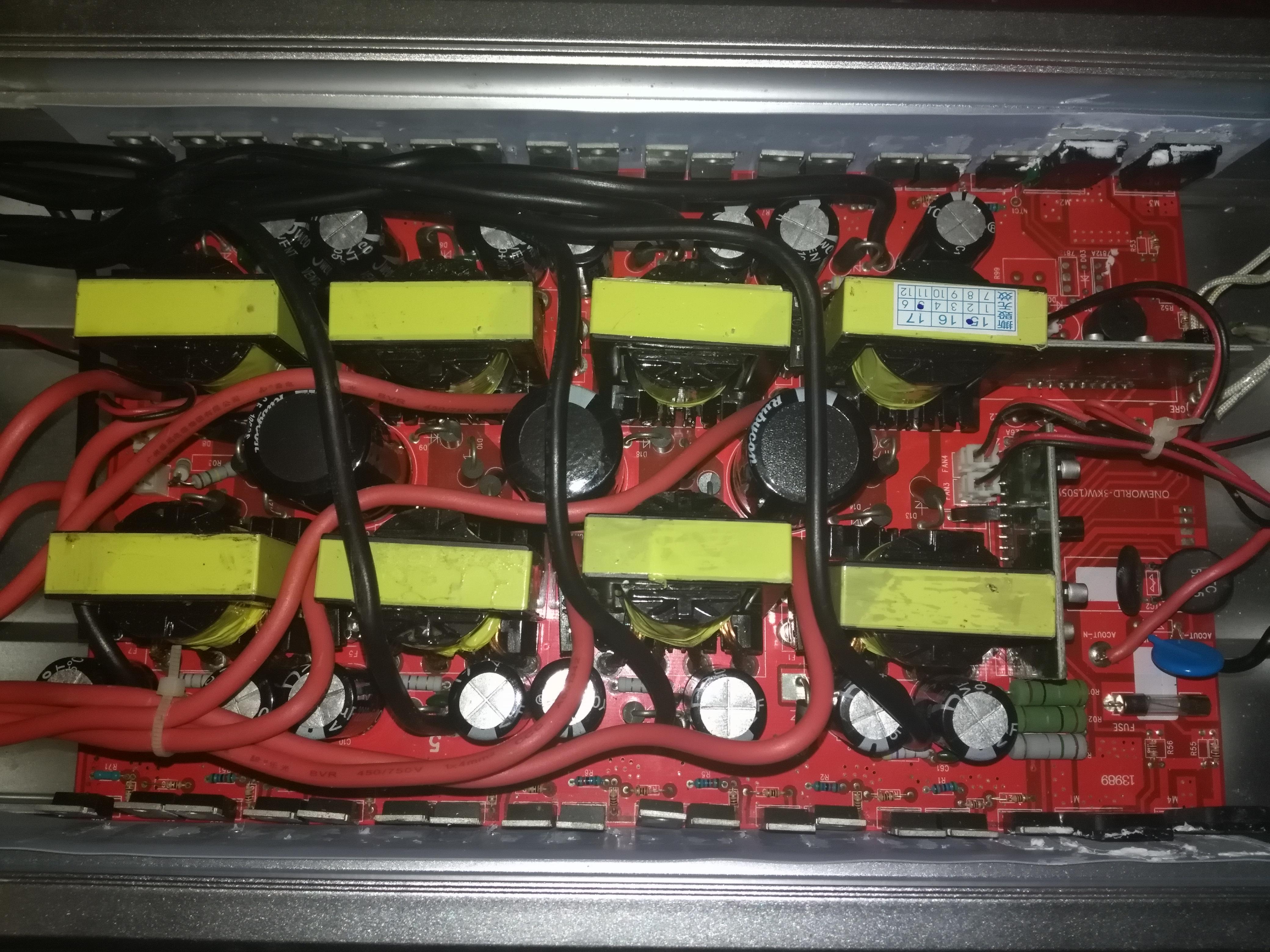

ДАаа!Вот посмотрите и сравните со своим.Может вы поймете,что не стоит мотать их.Можно сказать,вы вообще не читаете форум.aleks1270 пишет: Тему перерыл 2 раза но так и не понял, 3 витка в первичке это одно плече или со средней точкой, сейчас мотаю EE55 на 12в первичка намотал 2 по 5 витков, холостой ход 60ма, пока вторичку не мотаю, форум пересматриваю, будет 4 dc-dc вторичка 40 витков 95вольт, правильно или нет, а то перематывать нехотца.
И я готов пожертвовать габаритной мощностью сердечника трансформатора ради холостого тока, инвертор буде большую часть времени в режиме ожидания с минимальной нагрузкой, например на холодильник или скваженный насос.
Чтоб не было споров и было понятно.
Берём НЧ 50ГЦ транс на 1000Вт. допустим в первичке должно быть 500 витков ( цифры беру с потолка не осуждать, но, суть не меняется). допустим получили ХХ 1А.!!!!!!!!!!!!????????????,,,,,, мотаем первичку не 500 а 1000 витков, вторичку также увеличиваем. ток ХХ получим меньше. вот оно казалось бы счастье. Вопрос для дошкольника. А сколько Вт останится от киловаттного транса???? Сами посчитаете??? или помочь??
Тоже самое и с импульсными трансами, только чуть по сложнее.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Расчеты показали, что необходим шунт 0.008 Ома. Но нужно поставить 24 шт. константановых проволоки диам. 1 мм. и длинной около 12 см. Это жесть.
Вопрос такой. Можно ли поставить заводской шунт на 100А, 75 мВ. у него сопративление получается 0,0075 Ом. Немного больше будет по нагрузке срабатывания. А так нормально думаю. Ключи с запасом.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
и порог срабатывания можно выставить любой
делителем на компараторе который стоит на плате EG
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
lensk1964 пишет:
Efisher пишет:
Значит мотаешь две первичные обмотки.Поехали дальше.Ток намагничивания на Е55-12.54 А.Грубо будем говорить,ток Х.Х.-1 А.У меньшего железа ETD49,ток намагничивания-6 А.Грубо говоря,ток Х.Х.-500 мА.Что бы привести к этому значению ток Х.Х на Е55,увеличиваешь в 5 раз первичную обмотку.Грубо говоря,привел Х.Х.-1 А.Кроме этого,если увеличил витки в 5 раз то и индуктивность увеличил в 20 раз.После этого,увеличишь и вторичку во столько же раз.Если не знаешь сколько витков на пуш-пул надо,то тем более Не знаешь что такое Ls.Поэтому готовь денег и по больше.aleks1270 пишет:
У тебя в расчетах МОСТ! а у меня как здесь ПУШ-ПУЛ со средней точкой.Efisher пишет:
ДАаа!Вот посмотрите и сравните со своим.Может вы поймете,что не стоит мотать их.Можно сказать,вы вообще не читаете форум.aleks1270 пишет: Тему перерыл 2 раза но так и не понял, 3 витка в первичке это одно плече или со средней точкой, сейчас мотаю EE55 на 12в первичка намотал 2 по 5 витков, холостой ход 60ма, пока вторичку не мотаю, форум пересматриваю, будет 4 dc-dc вторичка 40 витков 95вольт, правильно или нет, а то перематывать нехотца.
И я готов пожертвовать габаритной мощностью сердечника трансформатора ради холостого тока, инвертор буде большую часть времени в режиме ожидания с минимальной нагрузкой, например на холодильник или скваженный насос.
Чтоб не было споров и было понятно.
Берём НЧ 50ГЦ транс на 1000Вт. допустим в первичке должно быть 500 витков ( цифры беру с потолка не осуждать, но, суть не меняется). допустим получили ХХ 1А.!!!!!!!!!!!!????????????,,,,,, мотаем первичку не 500 а 1000 витков, вторичку также увеличиваем. ток ХХ получим меньше. вот оно казалось бы счастье. Вопрос для дошкольника. А сколько Вт останится от киловаттного транса???? Сами посчитаете??? или помочь??
Тоже самое и с импульсными трансами, только чуть по сложнее.
А здесь человек тоже по твоему дибил?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
вот лучший из сендастов, Kool Mu
ferrite.ru/warehouse/serdechniki-i-akses...e-ru/kolcevye-en-ru/
можно отечественный пермаллой, но чуть дороже
ferrite.ru/warehouse/serdechniki-i-akses...go-mo-permalloya-ru/
