Инвертор синус 50 Гц своими руками

Всем привет! Еще хочу спросить. Вопрос по импульсному ДЦ-ДЦ.
Тут выложена Дмитрием печатная плата на 4х Е65. Дмитрий давал также моточные данные.
Первичка 11 вит. - 1мм в 6 шт.
Вторичка 10+10 вит. 1 мм в 6 шт.

Вопрос. На какое входное и выходное напряжение расчитан один транс и на какую мощность ? Какая частота?
Загонял в прогу Старичка, что-то другое дает.
Спасибо.

Вход 48 вольт выход где-то 55 вольт. трансы намотаны с запасом. На меньшее напряжение нет смысла повторять эту плату так как дорожки шунты транзисторы все начинает сильно греется. Я пробовал на 24 вольта выжать с нее 4 кВт в итоге плата нагрелась коротнула и выгорела. Сначало думал что пробило прокладку на транзисторах а потом при рассмотрении увидел что просто припой начал плавится и коротнул. А ток всего навсего был общий около 150А

у меня на 48 вольт первичка 7 витков!

Эталон+ пишет: у меня на 48 вольт первичка 7 витков!

А частота какая? Просто смотрел Ваше видео о намотке трансов, там Вы говорили, что мотаете с запасом.

Частота в моих преобразователях выбрана около 55кГц (у Дмитрия, возможно иначе). Свои трансы на Е55 наматывал так: 6 витков первичка, 7+7 вторичка медной шинкой. Эмальпровод лучше не применяй т.к "скин эффект" и т.д не даст получить нормальных результатов. "Межслойную" изоляцию лучше делай потоньше (на сколько возможно. Иначе может не поместиться в окно все "обмотки". Мотай часть вторички, потом первичку, затем остальную часть вторички. Ну или как знаешь

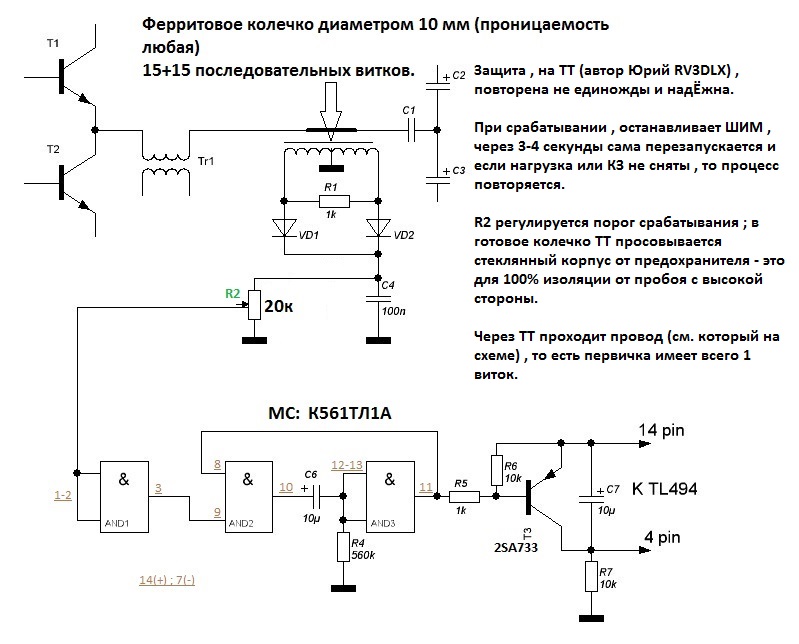

Zond пишет: Прошу помощи посоветуйте как приделать к ТЛ494 защиту от КЗ на ТТ.

держи.

от 22 кгц до 30 кгц

Я буду мотать на Е65 - 4 шт.
На 48 В вход и на 80 В выход каждый транс. Частоту думаю брать 30кГц. Выходная мощность планируется 3кВт.

graffaw пишет: Сейчас жду комплектующие,буду делать оба варианта, первый на трансе от сварочного, стоит без дела. Сначала попробую запустить на 200Вт трансе и по схеме ru.aliexpress.com/item/12-24V-SG3524-Hig...0HZ/32728278025.html
я когда то уже делал на ЕУ1 и ИРФ2505 100Вт раскачивал

IRL2505

graffaw пишет: Да и были еле теплыми без радиаторов,тогда транзисторы были настоящие фирменные,чьи не помню японские кажется,лазером все написано где то еще валяется 1 или 2

Я имел ввиду то, что вы ошиблись в названии транзистора. Написали IRF2505, а нужно было написать IRL2505(с логическим управлением). Или-же вы ставили IRF, но тогда 3205. Но так как напряжение питания(максимальное!) у 1211еу1 всего 12в., то скорее всего вы применяли IRL2505.
