Инвертор синус 50 Гц своими руками

ДА

Спасибо.
А можно ли (для увеличения количества витков) дойти до середины и вернуться обратно по той же стороне?

Витков много там не нужно, нужна высокая проницаемость сердечника, и витков должно быть одинаковое количество с обеих "сторон" (абсолютно симметрично)
можно и обратно, главное, выводы не спутай.

Друзья, появился вопрос. С учетом того, что я беру схему с НЧ трансом и не буду использовать оптодрайвера и IR2110 идут стандартные с платы EG8010, откуда взять вывод VB, который идет на N и P полевики для раскачки силы? Как я понимаю, нужно вести отдельный провод с платы EG8010 с вывода VB у IR2110S? По даташиту Vs - это высший уровень возврата плавающего питания (плюс), Vb - высший уровень плавающего питания (земля). Сори за мой ломаный перевод. Просьба объяснить, кто сможет назначение этих выводов. С низким уровнем тут все понятно - тупо берется земля и питание. А вот с высоким не совсем понимаю.

Прошу помощи. Собрал навесным дц-дц по схеме Эталона.
Транс зеленое кольцо 40х24х16. Первичка 5 вит. Вторичка 27. Ключи irfz 44n.
Запустил без ключей управу.

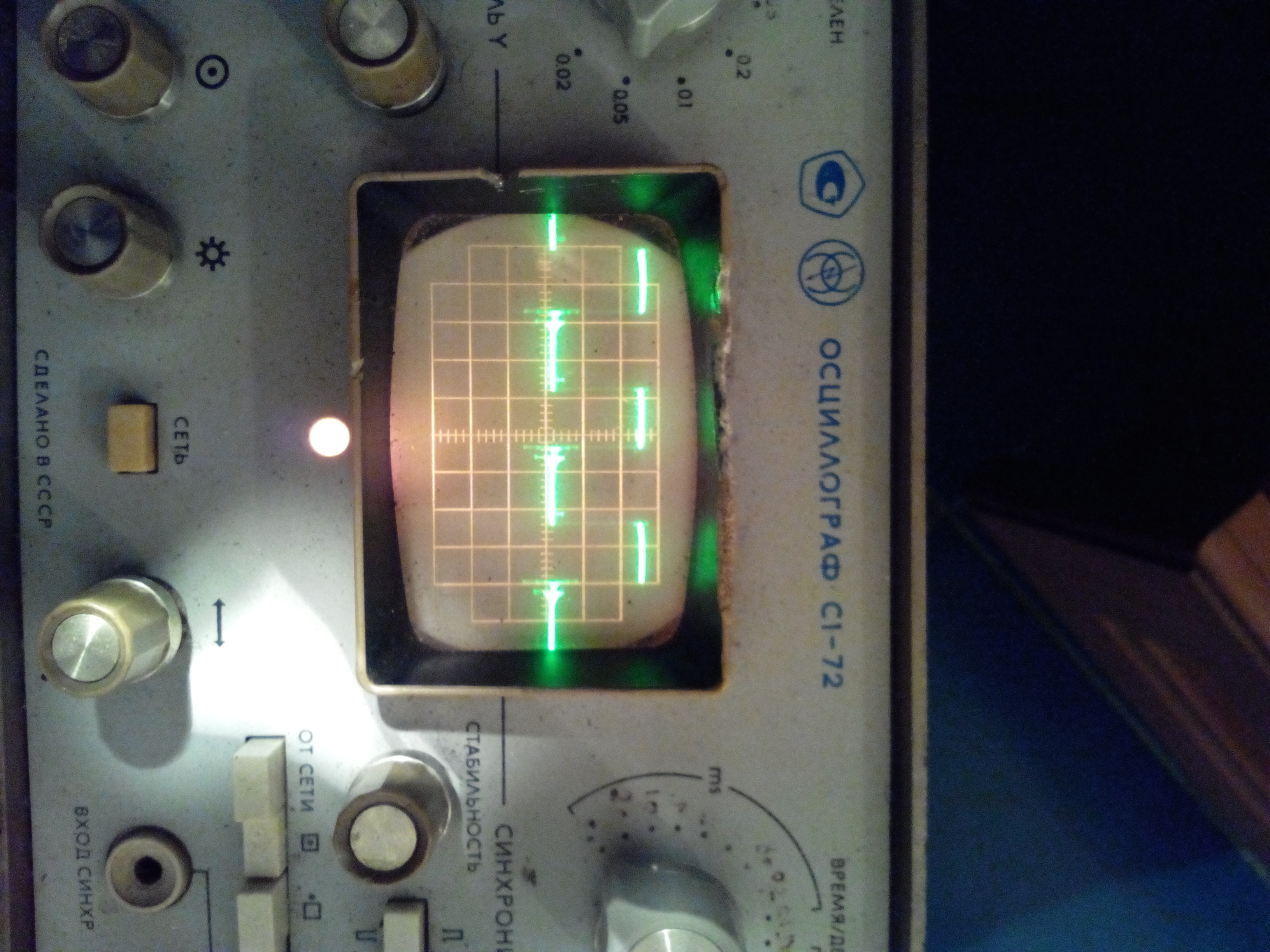

На 1 й ноге ирок такой сигнал.


Подкинул ключи без питания.
Сигнал на одной ирке - подзавален меандр.


Решил подать питание на силу. Все запустилось. На выходе 110в без ОС. Немного потрескивал транс.
Решил нагрузить лампой 220 в на 100 вт. И тут пых. Сгорела кренка 12в на управу и одна ирка.
Что тут не так?

С учетом того, что я беру схему с НЧ трансом и не буду использовать оптодрайвера и IR2110 идут стандартные с платы EG8010, откуда взять вывод VB, который идет на N и P полевики для раскачки силы?

Была же тут гдето схема болгарина.

DERZH
Огромное спасибо за схему! Так и думал, что выход VB берется напрямую с IR2110. Только схема более заморочена. Не совсем понимаю назначение вывода Vdrv и релюшки. Вроде как доп. защита на выключение полевиков. Но вроде бы, если IR2110 вырубается, то полевики тоже.
Далее поизучал схему. Есть ли смысл у силовых полевиков в сток-исток ставить супрессоры? Далее гляжу, что токовая защита выполнена на токовом трансформаторе. Причем она двойная - как по входу, так и по выходу. По входу все ясно. Но куда подключается выход? И вроде бы Эталон говорил, что лучше защиту делать на шунте. Также на схеме стоит 2 дросселя перед НЧ трансом. Это излишество?
По части схемы Driver ON/OFF. Как я понял, эту схему можно применять, чтобы выключать не только IR2110, но и полевики. Т.е. когда подается питание Vcc, скажем, 12 В, то драйвер из полевиков включается. Верно?
Вопрос по драйверу из полевиков. Им не нужен теплоотвод? Или лучше поставить небольшие радиаторы? Для питания драйвера будет ли достаточно тока 3-4 А? Раскачивать он будет по 3 ключа в параллель (итого 12 шт.) с емкостью затворов по 10 нФ.

Только схема более заморочена.

Не нужно повторять, всё, что он наворотил.
На шунте защита лучше, хоть и потери на нём.
Почему два дросселя? Полистайте даташит на EG, и узнаете.

А где это в даташите?
Почитайте закономерности последовательного соединения.
Хоть 1 на 5 мГн, хоть 5 дросселей по 1 мгн с трансформатором соединяйте - ток через них будет одинаковым. Независимо от положения деталей в цепи.

Болгарин переключил EG в "bipolar modulation"
В "bipolar modulation" ставят два дросселя, или один с двумя обмотками, но это в бестрансформаторной схеме.
С трансформатором, обычно хватает и одного, хоть в "bipolar" хоть в "unipolar", но ставят и два.

Народ а кто ни будь запускал сплит от инвертора????? Мои эксперименты по ка растягиваются на пару месяцев так и не завершившись собрал ДС ДС по плате эталона но вот при нагреве пробило намокон на общем радиаторе и выгорела большая часть платы. . Транзисторы в корпусе ТО220 не ахти годятся для изоляции от радиатора. Синус на китайской плате 2квт ключи заменены на 80N60 А так ПРИ ДС ДС на 4кВт сплит не запустился идёт просадка напряжения в нем сразу срабатывает зашита и он отключается. Масляный обогреватель 2.5 квт работал без просадок. Подскажите кто имел реальный опыт какой мощности нужен инвертор что запустить сплит 7 (800ват).

Кто юзал китайские ключи HY4008W (80V200A29mOm). Думаю дальнейшие эксперименты только делать на ключах ТО247.
