Инвертор синус 50 Гц своими руками

Провел лабу. На 2х альсиферовых кольцах 64х40х9 получается 50 мкГн при 25 витках.

Как туда влезут 25 витков, провода на 50 квадратов?
Проницаемость кольца, должна быть желательно не менее 60, тогда и витков выйдет не больше 5.

У меня 1 кВт выходная. 16 квадратов нужно.

У меня 1 кВт выходная. 16 квадратов нужно.

Всё равно витков много.

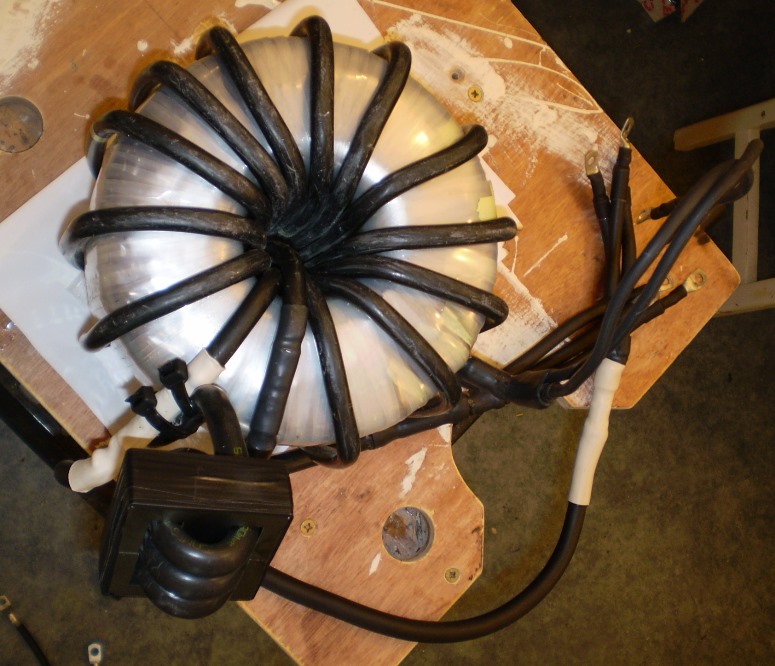

Вот на феррите с зазором делают. 48 Вольт

14 витков на 48 вольт?
это какой же ХХ будет?
мотать лучше на кольцах проницаемостью от 60 до 90
не надо ничего мудрить))))

14 витков на 48 вольт?
это какой же ХХ будет?

Это делали на 6 кВт.

да хоть на 10
питание сколько 48 вольт?

да хоть на 10
питание сколько 48 вольт?

48 Вольт.
Это с зарубежного сайта. ВВ обмотка 114 витков.
Вопрос задавали не про трансформатор, а про дроссель.

Померял проницаемость своего альсифера. 35 получилось. По ходу кольцо марки ВЧ-32П (с одной белой полосой). при 21 витке дало 20 мкГн. Это одно полукольцо.

Вот еще табличку по альсиферам нашел.


Таблица 4.4 . Электромагнитные параметры магнитодиэлектриков на основе
альсиферов
Коэффициенты потерь ТКМП в Критичес
tgδ на
Начальная диапазоне кая
частоте
магнитная частота*2
Марка* δh⋅104, δf⋅109, температур 100 кГц
прони δП⋅103 20 – 70°С,
при
м/А 1/Гц при
цаемость Hm=8 А/м,
%/°С Hm=8А/м
кГц
ТЧ-90 79…91 1,1 3 ≤ -|0,06| 0,0849 20
ТЧ-60 53…63 0,81 2 ≤ -|0,04| 0,0277 70
ТЧК-55 48…58 0,81 2 -0,015…0,005 0,01 70
ВЧ-32 28…33 0,38 1,2 ≤ -|0,025| 0,01 200
ВЧ-22 19…24 0,25 25 2 ≤ -|0,02| 0,0047 700
ВЧК-22 19…24 0,25 25 2 -0,005…0,005 0,0047 700
*Цвета маркировки: для ТЧ-90 – синий, для ТЧ-60 – черный, для ТЧК-55 – красный, для ВЧ-
32 – белый, для ВЧ-22 – зелёный, для ВЧК-22 – желтый.
*2При tgδ=0,02.
Основные параметры альсиферов приведены в табл.4.4. Диапазон рабочих температур
магнитодиэлектриков на основе альсифера – от –60 до +120°С, пределы линейности tgδ: по
частоте – 0,5 МГц для марки ТЧ-90, 1МГц для ТЧ-60, 2МГц для ВЧ-32 и 20МГц для ВЧ-22;
по напряженности поля – 240 А/м для марки ТЧ-90, 400 А/м для ТЧ-60, 800 А/м для ВЧ-32 и
1200 А/м для ВЧ-22.

diver52 пишет: someuser
Спасибо. Вроде бы нашел способ уплотнить и без бутылки. Но геморрой еще тот - много сил уходит. Полностью уплотнить ленту не получилось - все равно остались микро зазоры. Но я туда забил несколько лент и уплотнил. В итоге сердечник почти нереально сдвинуть даже вверх-вниз. Думаю после заливки эпоксидкой должно получиться неплохо. Небольшие зазоры не слишком ухудшат КПД транса?

если остались большие воздушные зазоры, формула расчёта витков не работает!!!!!!!!!! Допустим толщина сердечника 5см 1 см в котором воздух, значит при расчётах нужно указать 4см, иначе будет транс греться и большой ток.
