Инвертор синус 50 Гц своими руками

Civ1 пишет:

GadJivuchi пишет: Еще вопрос а коко кушает на хх плата синуса на 8010?

Я не совсем понял, что значит на "холостом ходу". Не зависимо от нагрузки на выходе инвертора у меня ток по питанию платы идет 0.065А, при напряжении 15.15В. Т.е. 15.15*0.065= 0.98Вт на все включая 5 вольтовый стабилизатор.

Сколько потребляет по всем цепям питания по 350в и по питанию драйвера в суме.

GadJivuchi пишет: Сколько потребляет по всем цепям питания по 350в и по питанию драйвера в суме.

Спецом сходил в подвал - измерил. Без нагрузки по силовым цепям при DC 290Вольт потребляет 0.004А, при DC 345 Вольт потребляет 0.005А
Т.е 345*0.005=1.7Вт
Сколько потребляет логика, я написал постом выше.

Civ1 пишет:

GadJivuchi пишет: Сколько потребляет по всем цепям питания по 350в и по питанию драйвера в суме.

Спецом сходил в подвал - измерил. Без нагрузки по силовым цепям при DC 290Вольт потребляет 0.004А, при DC 345 Вольт потребляет 0.005А
Т.е 345*0.005=1.7Вт
Сколько потребляет логика, я написал постом выше.

Спс за ответ значит основные потери в dc-dc преобразователе.

GadJivuchi пишет: Спс за ответ значит основные потери в dc-dc преобразователе.

Я бы сказал потери на ХХ, под нагрузкой - могут быть другие реультаты, ключи, дросселя греются.

Civ1 пишет:

GadJivuchi пишет: Спс за ответ значит основные потери в dc-dc преобразователе.

Я бы сказал потери на ХХ, под нагрузкой - могут быть другие реультаты, ключи, дросселя греются.

90 % времени потребление у меня дома составляет 0-250вт надо добится максимального кпд при этой мощности .

Вот рекомендации International Rectifier по решению проблем помехоустойчивости IR2110.
Интересно про применение резистора R1A и диода D1A.
Может кто не видел эту ссылку....
valvolodin.narod.ru/articles/Ir/Dt/dt92-1.pdf

Civ1 пишет: Спасибо за подсказки, заказал в Китае пластинки 0.6мм оксида алюминия и 0.09мм слюды, буду ждать, потом сравню, что лучше тепло проводит ....

Кстати, а как к ним прижимать ключи, полирнуть радиатор и транзситор и прижать или термопрокладки с обоих сторон термопастой покрыть ?

Для слюды нужно полировать и транзистор и радиатор т.к маленький "задир" может много наделать делов... Для керамики, если поверхность гладкая то просто мажешь термо-пастой с двух сторон (керамическую подложку) и ставишь на радиатор или транзисторы , как удобнее.

вот можно сравнить, использую их
c-component.ru/PRODUCTS/Ceramic_Substrates/Insulating_Washers

Керамика хрупкая, у меня бериллиевые ядовитые прокладки от советской "военки" трескались иногда.

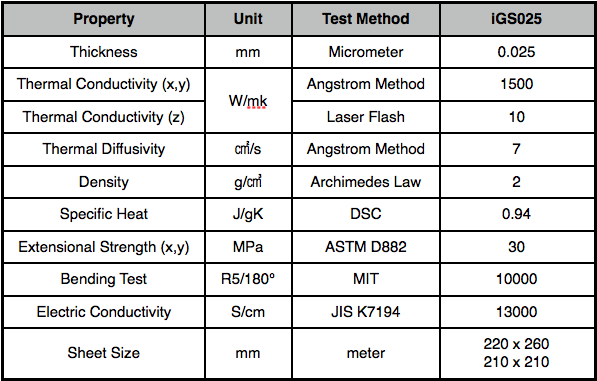

А эти мягкие графитовые листовые электроизоляторы имеют теплопроводность намного выше меди:
www.ce-tech.com.tw/products.php?func=p_d...l&p_id=1&pc_parent=1

"iGS graphite sheets are provided with exerllent in-plane thermal conductivities, from 1400 - 1600 W/m-K, with good thermal shielding property which eliminates hot spots and prevents users from uncomfitable heat."


Только где их купить мелко нарезанными, с дырочками и дешевле, чем тут?
ru.aliexpress.com/item/200-400-0-04mm-In...ING/32358220637.html

Хм, теплопроводимость супер у этого графита, а вот с электропроводимостью как ?
13000S/cm это 1/13000*0.05=4*10-6 Ом. Т.е. электропроводимость как у меди то же ?
